GAMBAR METHODE TES PEMBEBANAN VERTIKAL POTONGAN A A

GAMBAR METHODE TES PEMBEBANAN VERTIKAL POTONGAN A A POTONGAN B B

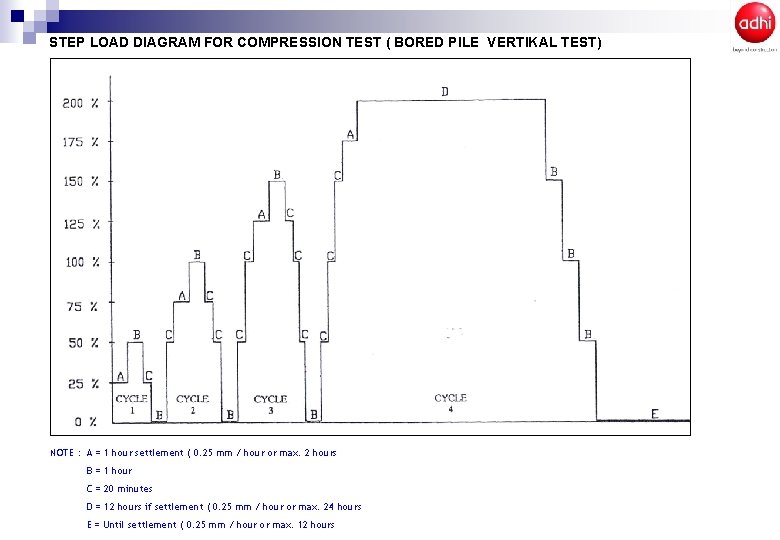

STEP LOAD DIAGRAM FOR COMPRESSION TEST ( BORED PILE VERTIKAL TEST) NOTE : A = 1 hour settlement ( 0. 25 mm / hour or max. 2 hours B = 1 hour C = 20 minutes D = 12 hours if settlement ( 0. 25 mm / hour or max. 24 hours E = Until settlement ( 0. 25 mm / hour or max. 12 hours

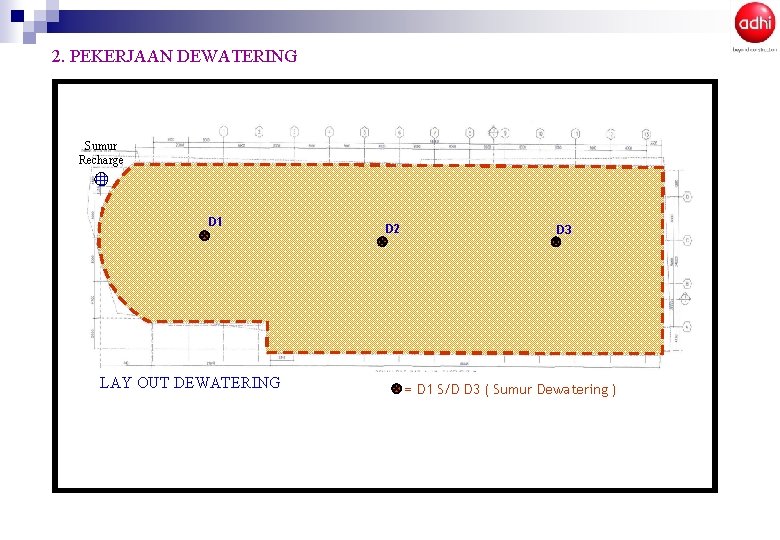

2. PEKERJAAN DEWATERING Sumur Recharge D 1 LAY OUT DEWATERING D 2 D 3 = D 1 S/D D 3 ( Sumur Dewatering )

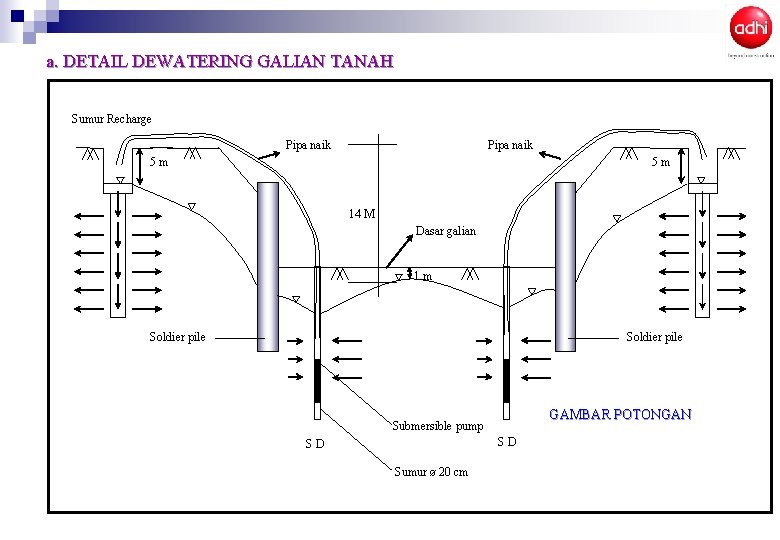

a. DETAIL DEWATERING GALIAN TANAH Sumur Recharge Pipa naik 5 m 5 m 14 M Dasar galian 1 m Soldier pile GAMBAR POTONGAN Submersible pump SD SD Sumur ø 20 cm

b. PEKERJAAN PENUTUPAN SUMUR DEWATERING Setelah sumur Dewateing tidak diguanakan kembali. Maka lubang sumur tersebut hars segera ditutup. Penghentian pekerjaaan dewatering dilaksanakan setelah beban up lift akibat air tanah telah seimbang dengan berat konstruksi, dalam proyek ini pemberhentian sumuur dewatering pada saat lt- 3. Adapaun konstruksi penutuoan sumur sbb;

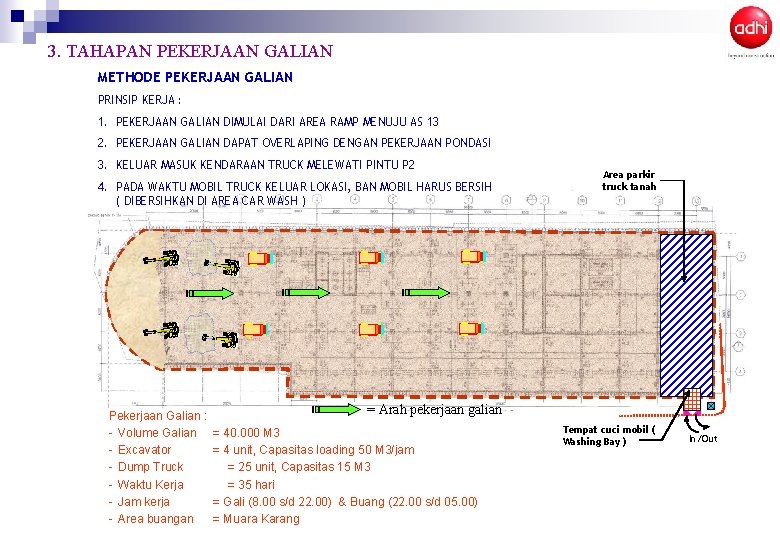

3. TAHAPAN PEKERJAAN GALIAN METHODE PEKERJAAN GALIAN PRINSIP KERJA : 1. PEKERJAAN GALIAN DIMULAI DARI AREA RAMP MENUJU AS 13 2. PEKERJAAN GALIAN DAPAT OVERLAPING DENGAN PEKERJAAN PONDASI 3. KELUAR MASUK KENDARAAN TRUCK MELEWATI PINTU P 2 4. PADA WAKTU MOBIL TRUCK KELUAR LOKASI, BAN MOBIL HARUS BERSIH ( DIBERSIHKAN DI AREA CAR WASH ) Pekerjaan Galian : - Volume Galian - Excavator - Dump Truck - Waktu Kerja - Jam kerja - Area buangan Area parkir truck tanah = Arah pekerjaan galian = 40. 000 M 3 = 4 unit, Capasitas loading 50 M 3/jam = 25 unit, Capasitas 15 M 3 = 35 hari = Gali (8. 00 s/d 22. 00) & Buang (22. 00 s/d 05. 00) = Muara Karang Tempat cuci mobil ( Washing Bay ) In/Out

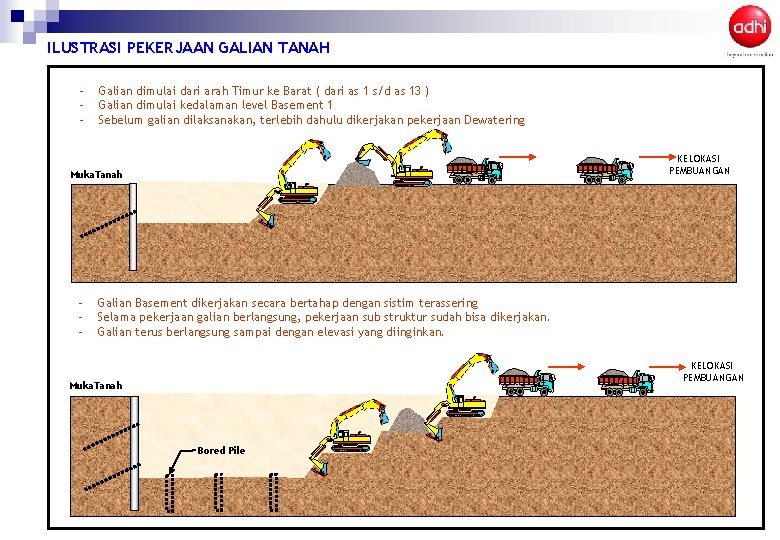

ILUSTRASI PEKERJAAN GALIAN TANAH - Galian dimulai dari arah Timur ke Barat ( dari as 1 s/d as 13 ) Galian dimulai kedalaman level Basement 1 Sebelum galian dilaksanakan, terlebih dahulu dikerjakan pekerjaan Dewatering KELOKASI PEMBUANGAN Muka. Tanah - Galian Basement dikerjakan secara bertahap dengan sistim terassering Selama pekerjaan galian berlangsung, pekerjaan sub struktur sudah bisa dikerjakan. Galian terus berlangsung sampai dengan elevasi yang diinginkan. KELOKASI PEMBUANGAN Muka. Tanah Bored Pile

WASHING BAY

4. METHODE PEKERJAAN SUB STRUKTUR PEKERJAAN PILE CAP, TIE BEAM DAN SLAB URUTAN PEKERJAAN TERDIRI DARI : 1. Hasil Bored Pile 2. Galian tanah untuk Pile Cap dan Tie Beam 3. Pemotongan kepala tiang bored pile, dilanjutkan ke pekerjaan : - Urugan pasir dibawah pile cap dan tie beam - Lean concreate dibawah pile cap dan tei beam 4. Install bekisting pile cap dan tie beam ( bataco form work ) 5. Install besi pile cap, tie beam dan besi kolom 3 1 Tbored pile 2 4 4 5 Apabila semua pekerjaan install bekisting dan install besi telah selesai, maka dapat dilanjutkan ke pekerjaan pengecoran.

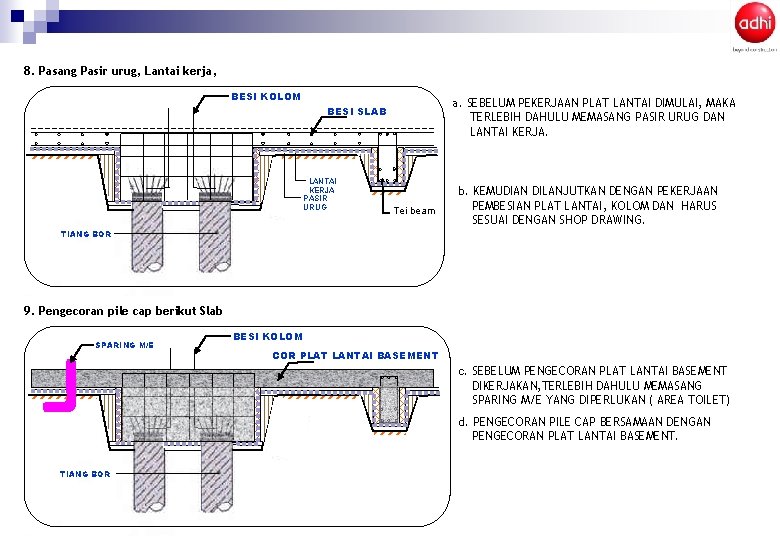

8. Pasang Pasir urug, Lantai kerja, BESI KOLOM a. SEBELUM PEKERJAAN PLAT LANTAI DIMULAI, MAKA TERLEBIH DAHULU MEMASANG PASIR URUG DAN LANTAI KERJA. BESI SLAB LANTAI KERJA PASIR URUG Tei beam b. KEMUDIAN DILANJUTKAN DENGAN PEKERJAAN PEMBESIAN PLAT LANTAI, KOLOM DAN HARUS SESUAI DENGAN SHOP DRAWING. TIANG BOR 9. Pengecoran pile cap berikut Slab SPARING M/E BESI KOLOM COR PLAT LANTAI BASEMENT c. SEBELUM PENGECORAN PLAT LANTAI BASEMENT DIKERJAKAN, TERLEBIH DAHULU MEMASANG SPARING M/E YANG DIPERLUKAN ( AREA TOILET) d. PENGECORAN PILE CAP BERSAMAAN DENGAN PENGECORAN PLAT LANTAI BASEMENT. TIANG BOR

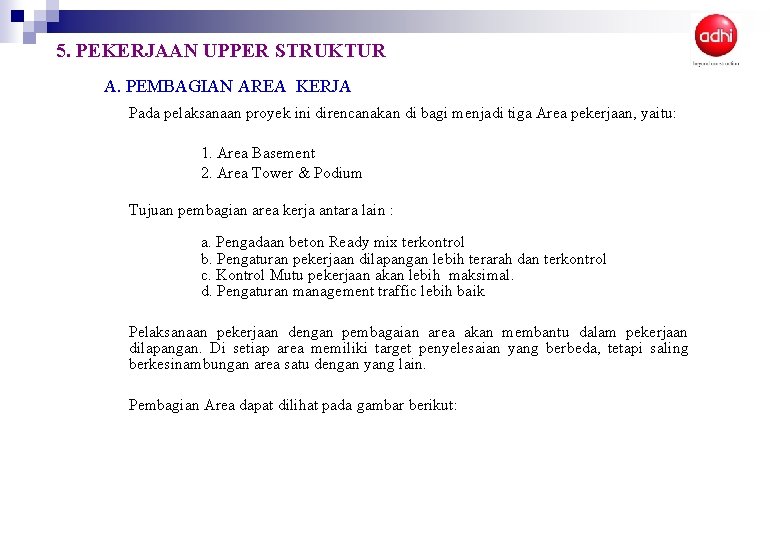

5. PEKERJAAN UPPER STRUKTUR A. PEMBAGIAN AREA KERJA Pada pelaksanaan proyek ini direncanakan di bagi menjadi tiga Area pekerjaan, yaitu: 1. Area Basement 2. Area Tower & Podium Tujuan pembagian area kerja antara lain : a. Pengadaan beton Ready mix terkontrol b. Pengaturan pekerjaan dilapangan lebih terarah dan terkontrol c. Kontrol Mutu pekerjaan akan lebih maksimal. d. Pengaturan management traffic lebih baik Pelaksanaan pekerjaan dengan pembagaian area akan membantu dalam pekerjaan dilapangan. Di setiap area memiliki target penyelesaian yang berbeda, tetapi saling berkesinambungan area satu dengan yang lain. Pembagian Area dapat dilihat pada gambar berikut:

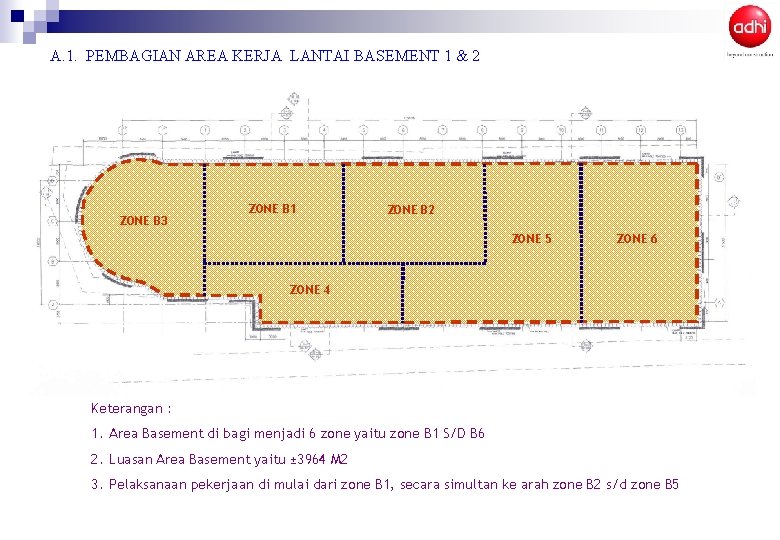

A. 1. PEMBAGIAN AREA KERJA LANTAI BASEMENT 1 & 2 ZONE B 3 ZONE B 1 ZONE B 2 ZONE 5 ZONE 6 ZONE 4 Keterangan : 1. Area Basement di bagi menjadi 6 zone yaitu zone B 1 S/D B 6 2. Luasan Area Basement yaitu ± 3964 M 2 3. Pelaksanaan pekerjaan di mulai dari zone B 1, secara simultan ke arah zone B 2 s/d zone B 5

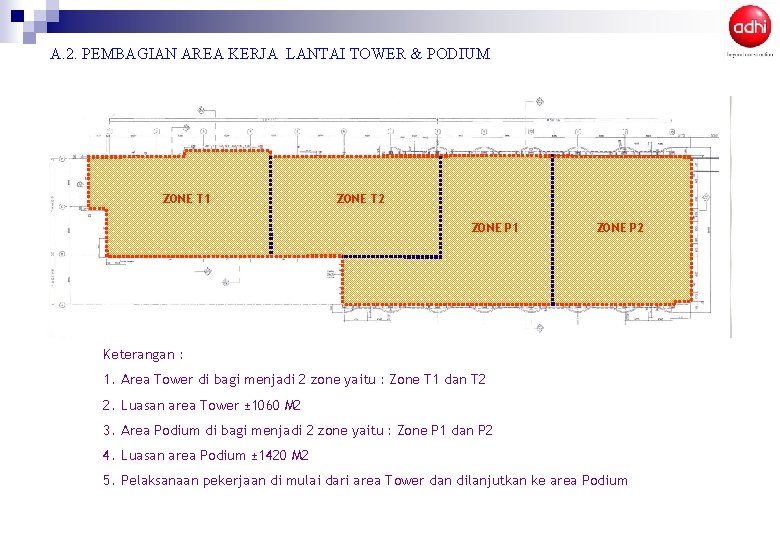

A. 2. PEMBAGIAN AREA KERJA LANTAI TOWER & PODIUM ZONE T 1 ZONE T 2 ZONE P 1 ZONE P 2 Keterangan : 1. Area Tower di bagi menjadi 2 zone yaitu : Zone T 1 dan T 2 2. Luasan area Tower ± 1060 M 2 3. Area Podium di bagi menjadi 2 zone yaitu : Zone P 1 dan P 2 4. Luasan area Podium ± 1420 M 2 5. Pelaksanaan pekerjaan di mulai dari area Tower dan dilanjutkan ke area Podium

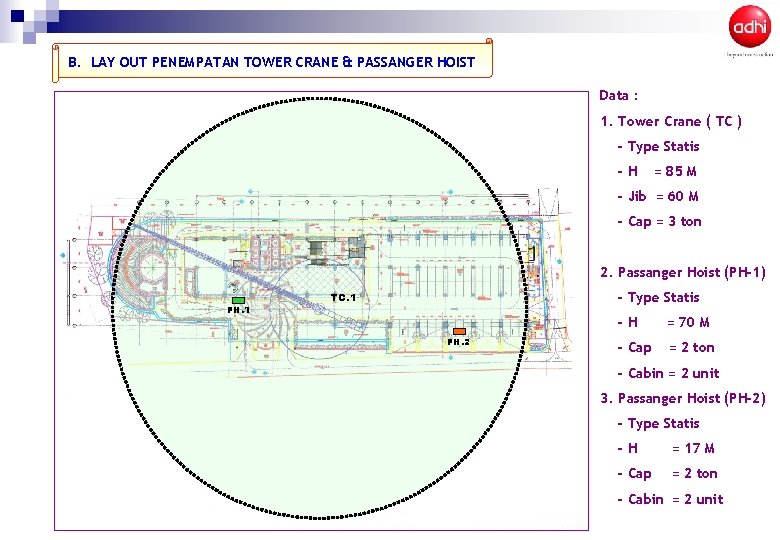

B. LAY OUT PENEMPATAN TOWER CRANE & PASSANGER HOIST Data : 1. Tower Crane ( TC ) - Type Statis -H = 85 M - Jib = 60 M - Cap = 3 ton 2. Passanger Hoist (PH-1) PH. 1 - Type Statis TC. 1 PH. 2 -H = 70 M - Cap = 2 ton - Cabin = 2 unit 3. Passanger Hoist (PH-2) - Type Statis -H = 17 M - Cap = 2 ton - Cabin = 2 unit

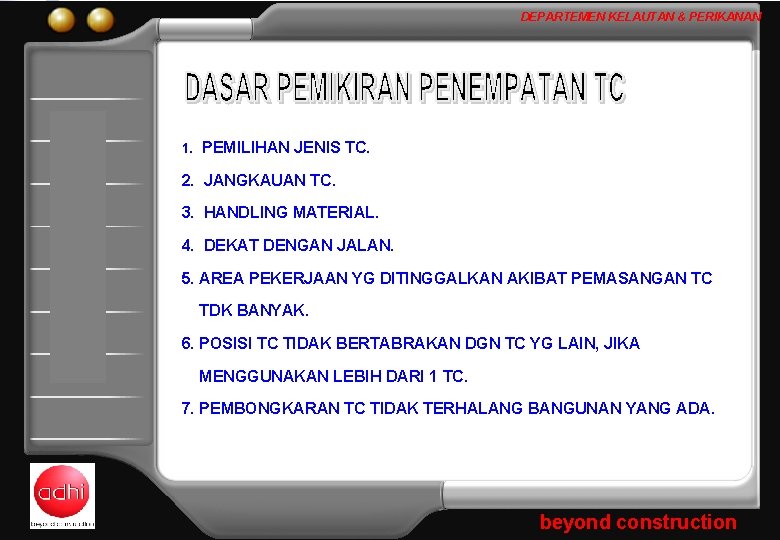

ADHI KARYA DEPARTEMEN KELAUTAN & PERIKANAN 1. PEMILIHAN JENIS TC. 2. JANGKAUAN TC. 3. HANDLING MATERIAL. 4. DEKAT DENGAN JALAN. 5. AREA PEKERJAAN YG DITINGGALKAN AKIBAT PEMASANGAN TC TDK BANYAK. 6. POSISI TC TIDAK BERTABRAKAN DGN TC YG LAIN, JIKA MENGGUNAKAN LEBIH DARI 1 TC. 7. PEMBONGKARAN TC TIDAK TERHALANG BANGUNAN YANG ADA. beyond construction

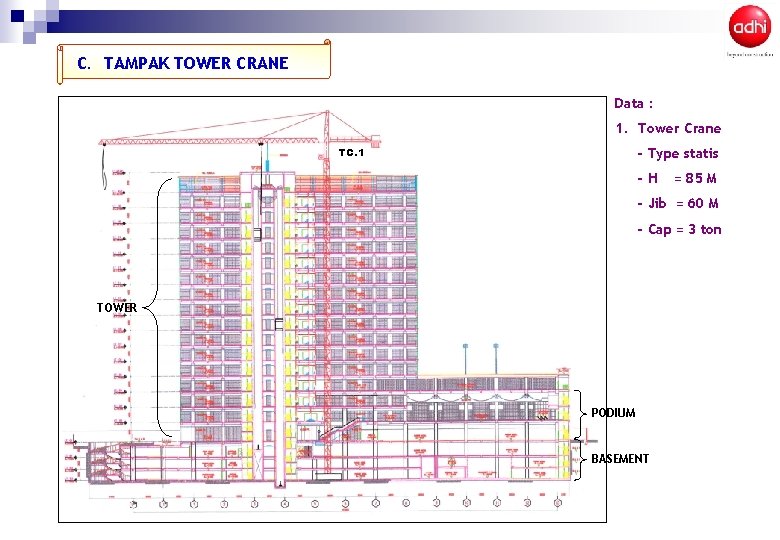

C. TAMPAK TOWER CRANE Data : 1. Tower Crane TC. 1 - Type statis -H = 85 M - Jib = 60 M - Cap = 3 ton TOWER PODIUM BASEMENT

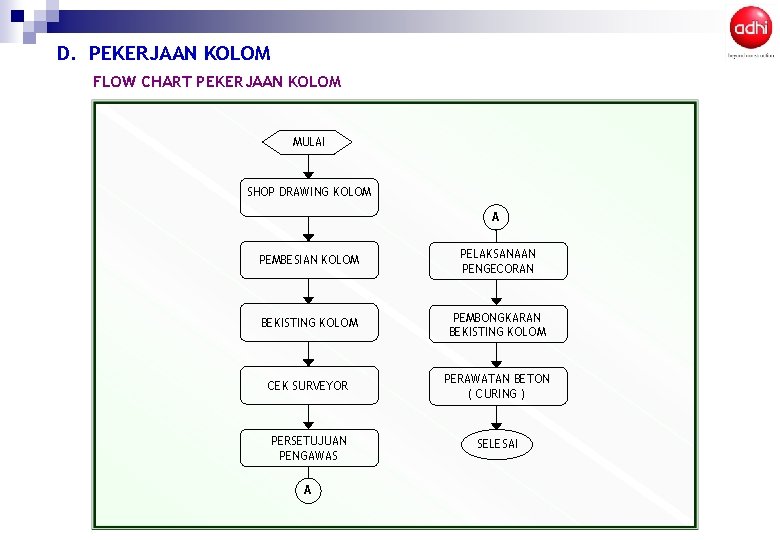

D. PEKERJAAN KOLOM FLOW CHART PEKERJAAN KOLOM MULAI SHOP DRAWING KOLOM A PEMBESIAN KOLOM PELAKSANAAN PENGECORAN BEKISTING KOLOM PEMBONGKARAN BEKISTING KOLOM CEK SURVEYOR PERAWATAN BETON ( CURING ) PERSETUJUAN PENGAWAS SELESAI A

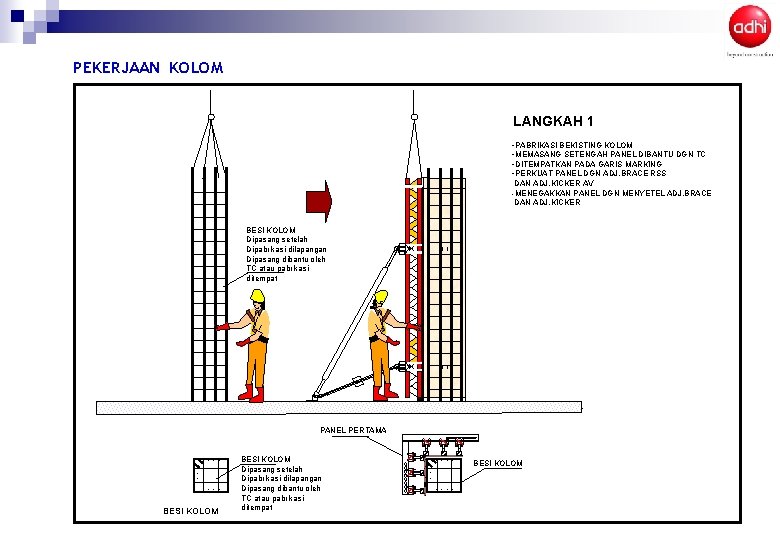

PEKERJAAN KOLOM LANGKAH 1 -PABRIKASI BEKISTING KOLOM -MEMASANG SETENGAH PANEL DIBANTU DGN TC -DITEMPATKAN PADA GARIS MARKING -PERKUAT PANEL DGN ADJ. BRACE RSS DAN ADJ. KICKER AV -MENEGAKKAN PANEL DGN MENYETEL ADJ. BRACE DAN ADJ. KICKER BESI KOLOM Dipasang setelah Dipabrikasi dilapangan Dipasang dibantu oleh TC atau pabrikasi ditempat PANEL PERTAMA . . . BESI KOLOM Dipasang setelah Dipabrikasi dilapangan Dipasang dibantu oleh TC atau pabrikasi ditempat

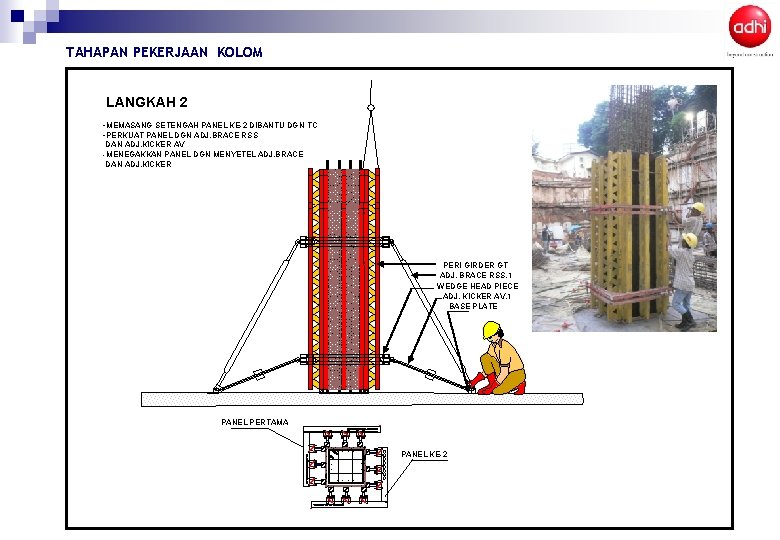

TAHAPAN PEKERJAAN KOLOM LANGKAH 2 -MEMASANG SETENGAH PANEL KE-2 DIBANTU DGN TC -PERKUAT PANEL DGN ADJ. BRACE RSS DAN ADJ. KICKER AV -MENEGAKKAN PANEL DGN MENYETEL ADJ. BRACE DAN ADJ. KICKER PERI GIRDER GT ADJ. BRACE RSS. 1 WEDGE HEAD PIECE ADJ. KICKER AV. 1 BASE PLATE PANEL PERTAMA . . . PANEL KE-2

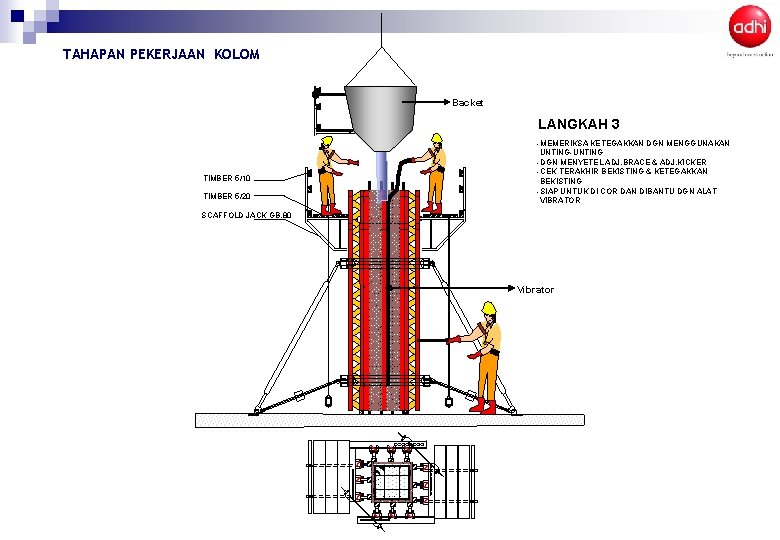

TAHAPAN PEKERJAAN KOLOM Backet LANGKAH 3 -MEMERIKSA KETEGAKKAN DGN MENGGUNAKAN UNTING-UNTING -DGN MENYETEL ADJ. BRACE & ADJ. KICKER -CEK TERAKHIR BEKISTING & KETEGAKKAN BEKISTING -SIAP UNTUK DI COR DAN DIBANTU DGN ALAT VIBRATOR TIMBER 5/10 TIMBER 5/20 SCAFFOLD JACK GB. 80 Vibrator . . .

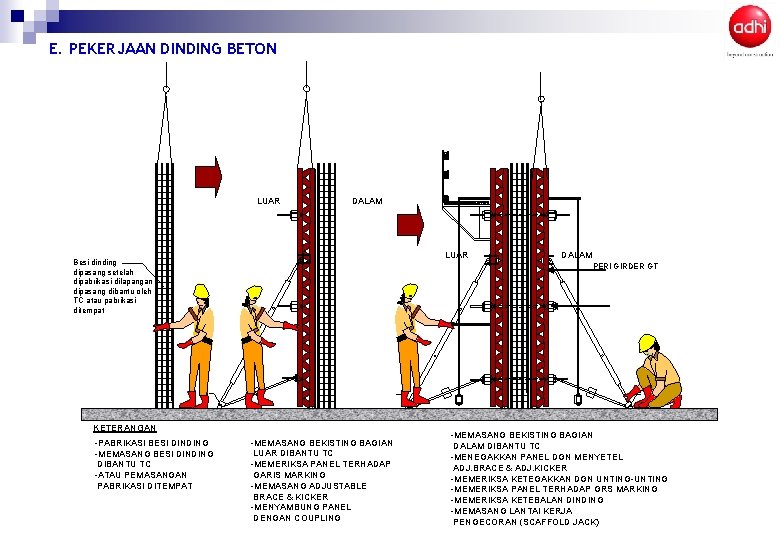

E. PEKERJAAN DINDING BETON LUAR DALAM LUAR Besi dinding dipasang setelah dipabrikasi dilapangan dipasang dibantu oleh TC atau pabrikasi ditempat PERI GIRDER GT KETERANGAN -PABRIKASI BESI DINDING -MEMASANG BESI DINDING DIBANTU TC -ATAU PEMASANGAN PABRIKASI DITEMPAT DALAM -MEMASANG BEKISTING BAGIAN LUAR DIBANTU TC -MEMERIKSA PANEL TERHADAP GARIS MARKING -MEMASANG ADJUSTABLE BRACE & KICKER -MENYAMBUNG PANEL DENGAN COUPLING -MEMASANG BEKISTING BAGIAN DALAM DIBANTU TC -MENEGAKKAN PANEL DGN MENYETEL ADJ. BRACE & ADJ. KICKER -MEMERIKSA KETEGAKKAN DGN UNTING-UNTING -MEMERIKSA PANEL TERHADAP GRS MARKING -MEMERIKSA KETEBALAN DINDING -MEMASANG LANTAI KERJA PENGECORAN (SCAFFOLD JACK)

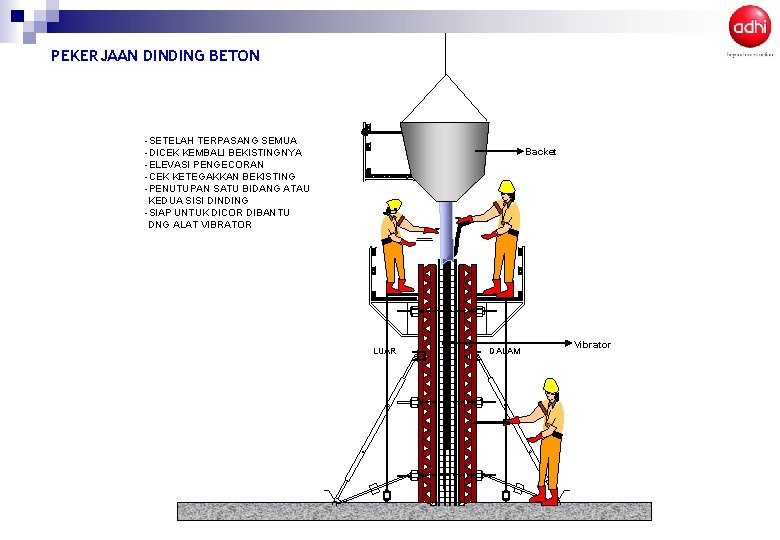

PEKERJAAN DINDING BETON -SETELAH TERPASANG SEMUA -DICEK KEMBALI BEKISTINGNYA -ELEVASI PENGECORAN -CEK KETEGAKKAN BEKISTING -PENUTUPAN SATU BIDANG ATAU KEDUA SISI DINDING -SIAP UNTUK DICOR DIBANTU DNG ALAT VIBRATOR Backet LUAR DALAM Vibrator

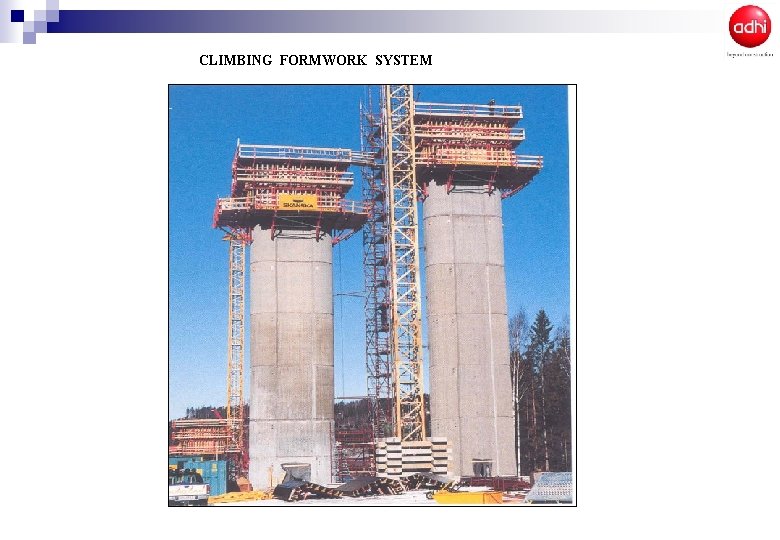

F. PEKERJAAN CORE LIFT PEMILIHAN JENIS FORM WORK Untuk menunjang waktu pelaksanaan yang cukup singkat, maka digunakan Climbing Formwork Systim, dengan prinsip struktur corelift menjadi prioritas utama yang selesai terlebih dahulu. .

CLIMBING FORMWORK SYSTEM

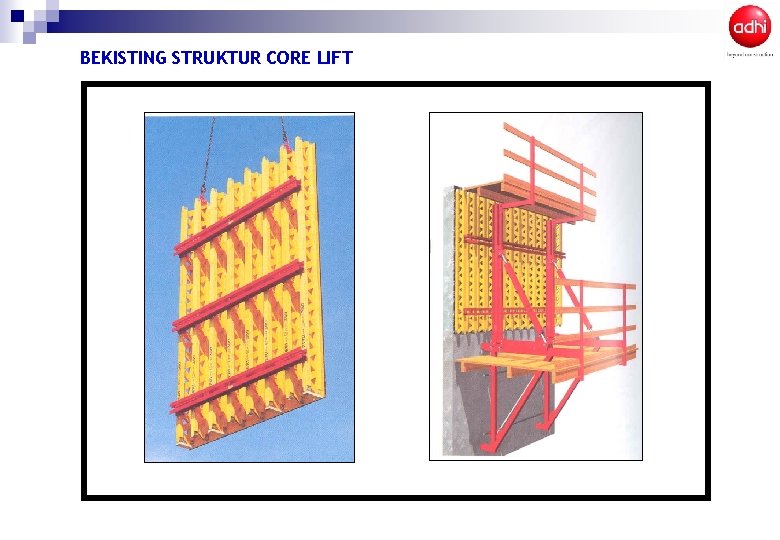

BEKISTING STRUKTUR CORE LIFT

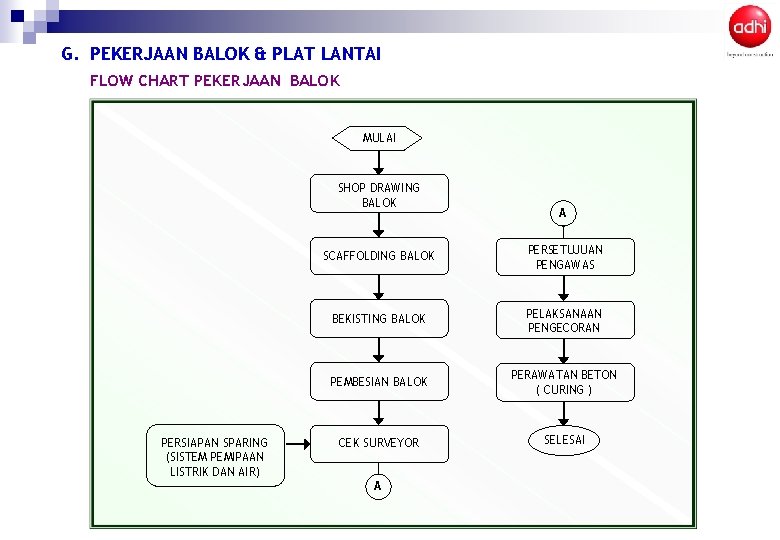

G. PEKERJAAN BALOK & PLAT LANTAI FLOW CHART PEKERJAAN BALOK MULAI SHOP DRAWING BALOK PERSIAPAN SPARING (SISTEM PEMIPAAN LISTRIK DAN AIR) A SCAFFOLDING BALOK PERSETUJUAN PENGAWAS BEKISTING BALOK PELAKSANAAN PENGECORAN PEMBESIAN BALOK PERAWATAN BETON ( CURING ) CEK SURVEYOR SELESAI A

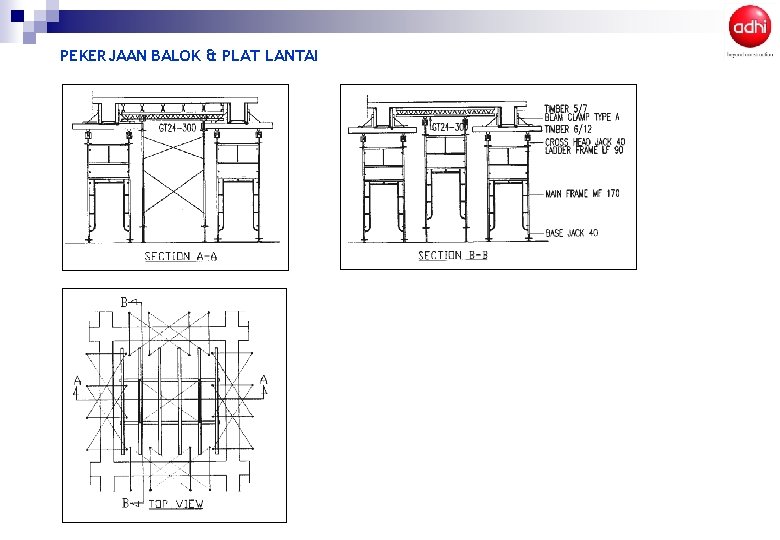

PEKERJAAN BALOK DAN PLAT LANTAI LANGKAH 1 - MELETAKKAN BASE JACK LANGKAH 3 - PASANG JOIN PIN - PASANG LADDER FRAME - PERKUAT DENGAN CROSS BRACE LANGKAH 2 - PASANG MAIN FRAME - PERKUAT DENGAN CROSS BRACE LANGKAH 4 - PASANG CROSS HEAD JACK - PASANG PERI GIRDER GT. 24

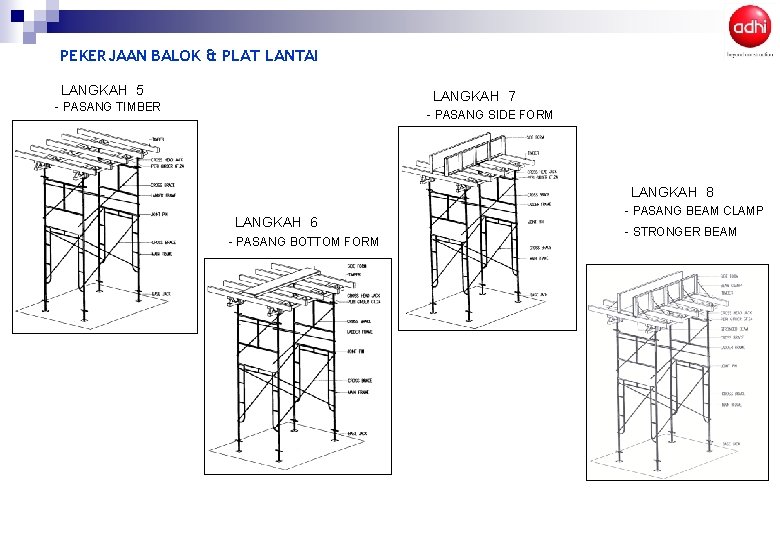

PEKERJAAN BALOK & PLAT LANTAI LANGKAH 5 LANGKAH 7 - PASANG TIMBER - PASANG SIDE FORM LANGKAH 8 LANGKAH 6 - PASANG BOTTOM FORM - PASANG BEAM CLAMP - STRONGER BEAM

PEKERJAAN BALOK & PLAT LANTAI

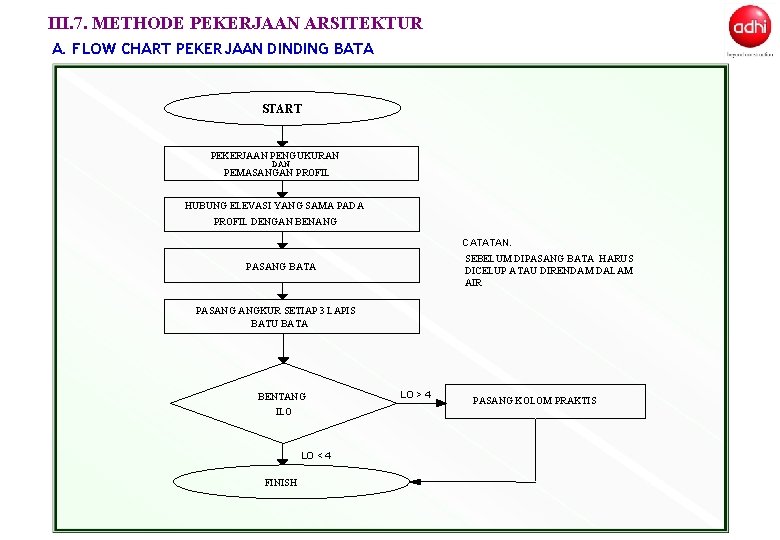

III. 7. METHODE PEKERJAAN ARSITEKTUR A. FLOW CHART PEKERJAAN DINDING BATA START PEKERJAAN PENGUKURAN DAN PEMASANGAN PROFIL HUBUNG ELEVASI YANG SAMA PADA PROFIL DENGAN BENANG CATATAN. SEBELUM DIPASANG BATA HARUS DICELUP ATAU DIRENDAM DALAM AIR PASANG BATA PASANG ANGKUR SETIAP 3 LAPIS BATU BATA BENTANG ILO LO < 4 FINISH LO > 4 PASANG KOLOM PRAKTIS
