GAISRINĖS SAUGOS PRIEMONIŲ BANDYMAI IR SERTIFIKAVIMAS Mindaugas Grigonis Gaisrinių tyrimų centro Atsparumo ugniai bandymų skyriaus viršininkas Tel. (8 5) 249 1331 El. paštas m. grigonis@vpgt. lt

GSP Sertifikavimas Lietuvoje Vykdomas vadovaujantis LR aplinkos ministro 2009 m. liepos 23 d. įsakymu Nr. D 1 -438 „Dėl Reglamentuojamų statybos produktų sąrašo“ (Žin. , 2009, Nr. 92 -3952); Visoms GSP, esančioms šiame įsakyme nurodyta 1 atitikties įvertimo schema; Gaisrinio aptikimo ir signalizavimo sistemoms privalomas CE ženklas. 2

Lietuvoje keliami reikalavimai ir bandymų metodai GASS Reikalavimą nustatanti Bandymo ir/arba įvertinimo techninė specifikacija metodas Pavojaus garsinio signalizavimo LST EN 54 -16: 2008 (D) LST EN 54 -16 valdymo ir rodymo įranga 2011 -04 -11 Produktas Pavojaus garsinio signalizavimo sistemų komponentai. Garsiakalbiai. Komponentai, naudojantys radijo ryšio kanalus LST EN 54 -24: 2008 (D) LST EN 54 -24 2011 -04 -11 LST EN 54 -25: 2008 (D) LST EN 54 -25 2011 -04 -11 3

Lietuvoje keliami reikalavimai ir bandymų metodai GSP Reikalavimą nustatanti Bandymo ir/arba įvertinimo techninė specifikacija metodas Priešgaisrinės dangos medinėms LST EN 13501 -1: 2007 EN 13823 konstrukcijoms EN ISO 11925 -2 Priešgaisrinės sienos, pertvaros, LST EN 13501 -2: 2008 EN 1364 -1, EN 1365 -1 įstiklintos sistemos Priešgaisrinės grindys EN 1365 -2, EN 1366 -6 Priešgaisrinės durys, vartai EN 1634 -1 Priešgaisrinės lubos EN 1364 -2 Priešgaisrinės dangos ENV 13381 -4, EN 1365 -3, EN plieninėms konstrukcijoms 1365 -4 Priešgaisrinės dangos ENV 13381 -3, EN 1365 -3, EN betoninėms konstrukcijoms 1365 -4 Angų sandarinimo priemonės EN 1366 -3 Linijinių sandūrų sandarikliai EN 1366 -4 Ugniai atsparūs kanalai LST EN 13501 -3: 2006 EN 1366 -1 (ortakiai) Priešgaisrinės sklendės EN 1366 -2 Produktas 4

Gaisrinės saugos priemonės statinyje A, B, C – plieninių konstrukcijų priešgaisrinės dangos (cementinės, besipučiančios, plokštės ir kt. ) D, F – priešgaisriniai ortakiai ir sklendės E – angų sandarinimo priemonės G, K, L – priešgaisrinės durys H – priešgaisrinės pertvaros I, J, N – priešgaisrinės stiklintos sistemos 5

Sertifikavimas pagal darniąsias technines specifikacijas Dauguma GSP, neturi produkto standarto (EN), tačiau kai kurių GSP atitiktį galima vertinti pagal Europos techninius liudijimus (ETL), t. y. pagal darniąsias produkto technines specifikacijas, parengtas pagal Europos techninių liudijimų organizacijos (EOTA) rekomendacijas (ETAG) Pvz. : ETAG 018 – priešgaisrinėms dangoms, ETAG 026 – angų ir siūlių sandarinimo priemonėms) Tokiu atveju kai GSP gamintojo produktą įvertina notifikuota sertifikavimo įstaiga pagal ETL ir išduodą CE sertifikatą, produktas gali būti tiekiamas į EB šalis be papildomų sertifikavimo procedūrų. Svarbu kad sutaptų toje šalyje keliami reikalavimai produktui su produkto įvertinta sritimi. Gamintojas (arba tiekėjas) pateikia produkto Atitikties deklaraciją 6

Pagrindiniai sertifikavimo procedūros etapai: gamintojo gamybos sąlygų įvertinimas; bandinių atranka gamykloje (arba prekybos vietoje); produkto savybių nustatymas bandymais; bandymo rezultatų įvertinimas (išplėstinis taikymas, klasifikavimas); sprendimas dėl sertifikato išdavimo; produkto ženklinimas atitikties ženklu; priežiūros metu vykdomas pakartotinis/periodinis gamintojo gamybos sąlygų įvertinimas; 7

Atitikties įvertinimo schemos Atitikties vertinimas 1+ 1 2+ 2 3 4 Gamybos kontrolė X X X Gamykloje atrinktų bandinių bandymas pagal numatytą planą X X X Įsipareigojimai gamintojui Pradinis tipo bandymas X X X Įsipareigojimai paskelbtajai įstaigai Pradinis tipo bandymas X X X GKS pradinis įvertinimas X X X GKS priežiūra X X X Bandinių priežiūros kontroliniai bandymai X X X = būtinas įsipareigojimas STR 1. 04 : 2002 „Statybos produktai. Atitikties įvertinimas ir „CE“ ženklinimas“ (Žin. , 2002, Nr. 54 -2140; 2003, Nr. 51 -2295) 8

Sertifikuotų gaminių ženklinimas Atitikties sertifikatas ir atitikties priežiūros sutartis suteikia teisę ženklinti produktą: - CE ženklu, jei atitiktį įvertino paskelbtoji (notifikuota) Sertifikavimo įstaiga pagal darniąsias technines specifikacijas; - atitikties (sertifikacijos) ženklais ( pvz. GĮAŽ-01 – GTC ar PSZ-1 – SPSC), kai atitiktis buvo vertinama nacionaliniu lygiu (kai produktas neturi darniosios techninės specifikacijos). Produkto sertifikavimo ženklas žymi sertifikuotą produktą, kad vartotojai jį lengvai atskirtų nuo kitų produktų, kurių atitiktis nebuvo įvertinta. Produkto sertifikavimo ženklas reiškia, kad juo pažymėtas produktas atitinka tam produktui taikomo standarto reikalavimus. 9

Statybos gaminių ir statinio konstrukcijų gaisrinis klasifikavimas STR 2. 01. 04: 2004 Gaisrinė sauga. Pagrindiniai reikalavimai 7 priedas Elektros kabelių degumo klasės Gaisrinis klasifikavimas pagal „Skirtingų gaisrinių techninių charakteristikų statybos produktų sąvadą“ arba pagal produkto techninę specifikaciją Pagal degumo bandymo duomenis LST EN 13501 -1 LST EN ISO 1182 Nedegumo bandymas LST EN 1716 Kolorimetrinė bomba LST EN ISO 11925 -2 Užsidegamumo bandymas LST EN 13823 SBI LST EN 9239 -1 Grindų klojinių bandymas Pagal išorinio ugnies veikimo bandymo duomenis LST EN 13501 -5 LST ENV 1187 Ugnies išplitimas. Pagal atsparumo ugniai bandymų duomenis LST EN 13501 -2, 3, 4 LST EN 1363 -1, 2, 3 Bendrieji ir specialieji reikalavimai LST EN 1364 -1: 2002 Nelaikančiųjų elementų atsparumo ugniai bandymai. 1 dalis. Sienos LST EN 1634 -1, 2, 3 Durys ir užtvaros Durų apkaustai Dūmams sandarios durys Kiti LST EN. . . produktai 10

Statybos gaminių ir konstrukcinių elementų degumo klasifikavimas Klasė Bandymo metodas (-ai) A 1 LST EN ISO 1182 ir LST EN ISO 1716 A 2 LST EN ISO 1182 arba LST EN ISO 1716 ir LST EN 13823 B - dūmų susidarymą s 1, s 2, s 3; LST EN 13823 LST EN ISO 11925 -2 (ekspozicija = 30 s) C Papildoma klasifikacija pagal: LST EN 13823 ir - liepsnojančius lašelius bei daleles d 0, d 1, d 2. LST EN ISO 11925 -2 (ekspozicija = 30 s) D LST EN 13823 ir LST EN ISO 11925 -2 (ekspozicija = 30 s) E LST EN ISO 11925 -2 (ekspozicija = 15 s) F Degumo charakteristikos nenustatomos 11

Degumo bandymo metodai ir įrenginai (1) LST EN ISO 1182: 2004 Statybos gaminių degumo bandymai. Nedegumo bandymas. 12

Degumo bandymo metodai ir įrenginai (2) LST EN ISO 1716: 2004 Statybos gaminių degumo bandymai. Degimo šilumos nustatymas 13

Degumo bandymo metodai ir įrenginai (3) LST EN 13823: 2002 Statybos gaminių degumo bandymai. Statybos gaminiai, išskyrus grindų klojinius, termiškai veikiami vienu degančiu objektu. 14

Degumo bandymo metodai ir įrenginai (4) LST EN ISO 11925 -2: 2003 Degumo bandymai. Statybos gaminių užsidegamumas nuo tiesioginio liepsnos poveikio. 2 dalis. Bandymas vienaliepsniu šaltiniu 15

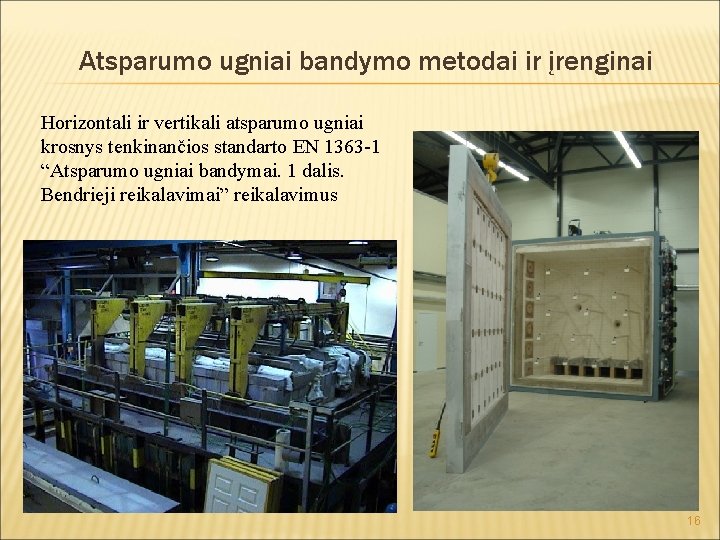

Atsparumo ugniai bandymo metodai ir įrenginai Horizontali ir vertikali atsparumo ugniai krosnys tenkinančios standarto EN 1363 -1 “Atsparumo ugniai bandymai. 1 dalis. Bendrieji reikalavimai” reikalavimus 16

Statybinių konstrukcijų atsparumas ugniai (1) Žymuo R Pavadinimas Laikančioji geba Kriterijai ribinė deformacija ribinis deformacijos greitis medvilninio tampono užsidegimas E Vientisumas plyšiai ir angos išsilaikomasis liepsnojimas neveikiamajame šone vidutinis temperatūros padidėjimas I (I 1 ir I 2) Šilumos izoliavimas W Spinduliavimo izoliavimas didžiausias temperatūros padidėjimas didžiausias spinduliavimo srautas (15 k. W/m 2) 17

Statybinių konstrukcijų atsparumas ugniai (2) Matuojami arba tikrinami kiti specialiųjų elementų parametrai Žymuo Pavadinimas Kriterijai S Sandarumas dūmams ribinis nuotėkio greitis M Mechaninis poveikis atsparumas smūgiui C Savaiminis užsidarymas savaiminis užsidarymo įtaisas įvykus gaisrui G Atsparumas suodžių degimo ugniai su dūmtraukiais siejamų gaminių atsparumas suodžių degimo ugnies šiluminiam veikimui K Apsaugos nuo ugnies geba dangos geba apsaugoti nuo ugnies 18

Statybinių konstrukcijų atsparumas ugniai (3) Visų bandymų ir kriterijų R, E, I, W minutėmis išmatuotas laikas apvalinamas iki artimiausios mažesnės vertės, esančios šioje eilutėje: 15, 20, 30, 45, 60, 90, 120, 180, 240, 360 Žymėjimo pavyzdžiai: R 15; E 20; I 30; REI 45; EI 120 ir t. t. Tas pats gaminys gali turėti ir kelias klases: REI 15, EI 30, E 120. 19

Tiesioginė taikymo sritis Apibrėžta klasifikavimo standarte EN 13501 -1, 2, 3, 4, 5; Apibrėžta gaminio, statybinės konstrukcijos bandymo standartuose; Notifikuotų įstaigų rekomendacijose bei atskiruose sprendimuose, kuriuos galima rasti adresu: http: //ec. europa. eu/enterprise/newapproach/nando/index. cfm? fuseacti on=cpd. positionpapers Sprendimą dėl tiesioginės ar išplėstosios taikymo srities pakeitimo priima tik notifikuota/akredituota atitikties vertinimo ar bandymo įstaiga. 20

Išplėstinė taikymo sritis Išplėstojo taikymo standartuose, pvz: LST EN 15254 -2 Išplėstinis atsparumo ugniai bandymų rezultatų taikymas. Nelaikančiosios sienos. 2 dalis. Mūras ir gipsinės sienų plokštės pr. EN 15254 -3 Išplėstinis atsparumo ugniai bandymų rezultatų taikymas. Nelaikančiosios sienos. 3 dalis. Lengvasvorės pertvaros LST EN 15254 -4 Išplėstinis atsparumo ugniai bandymų rezultatų taikymas. Nelaikančiosios sienos. 4 dalis. Įstiklintos konstrukcijos ; pr. EN 15254 -5 Extended application of results from fire resistance tests – Nonloadbearing walls – Part 5: Metal sandwich panel construction; pr. EN 15254 -6 Extended application of results from fire resistance tests – Nonloadbearing walls – Part 6: Demountable partition. Notifikuotų įstaigų rekomendacijose bei atskiruose sprendimuose, kuriuos galima rasti adresu: http: //ec. europa. eu/enterprise/newapproach/nando/index. cfm? fuseaction=cpd. positi onpapers 21

Išplėstosios taikymo srities įvertinimo schema Pateikiama bandymų ataskaita Taip Viskas atitinka galiojančiam bandymų standartui NE Standartinio bandymo techninių pakeitimų veiksnių vertinimas bandymo current rezultatams edition Taip NE Veiksnys Ruošiama išplėstojo taikymo (EXAP) ataskaita TAIP Pritaikyti (*) publikuotus rezultatus Veiksniai gali būti apskaičiuoti Ne Klasifikavimas pagal 13501 -x Jūs negalite naudoti laiko verčių išplėstosios ataskaitos ruošimui 22

Bandymų atlikimo tvarka Užsakymo dėl bandymo ir techninės specifikacijos apie gaminį pateikimas Darbų sutarties sudarymas (planavimas) Bandinių pateikimas Bandinių parengimas ir kondicionavimas Bandymo atlikimas Bandymo ataskaitos parengimas Klasifikavimo ataskaitos parengimas su išplėstąją taikymo sritimi 23
