G 9 SE Módulos Relé de segurança
Programável Roadmap Controlo Segurança SYSMAC NX Safety Segurança SYSMAC NX-Safety Standalo ne Cablagem G 9 SP Controlador de Segurança NE 1 A Controlador de Rede de Segurança G 9 SR G 9 SE 2/4 6/9 20 / 8 256 / 256 1044/ 1044 Nº E/S seguras
Preço Roadmap Segurança cableada G 9 SX-AD G 9 SX Funções especiais LM, SM, GS G 9 SA G 9 SB G 9 SR G 9 SE Especificações
G 9 SE – Módulo de Segurança • Facilidade de cablagem para quadristas (Push-In) • Mesmo módulo para botoneiras de emergência, barreiras de segurança e interruptores de porta • O mais fino do mercado com atraso a OFF • Só 3 referencias • Rápida resposta (15 ms máx. . ) • Certificados para aplicações de elevadores segundo a EN 81
G 9 SE-201 Indicadores LED 5
G 9 SE-401 Indicadores LED 6
G 9 SE-221 -T Indicadores LED 7
G 9 SE – Comparação G 9 SA G 9 SB G 9 SX G 9 SR G 9 SE E-Stop Sim Sim Sim Fim de curso porta Sim Sim Sim Barreira segurança Sim Depende do tipo Sim Sim Um canal entrada Sim Depende do tipo Sim Sim Rearme manual e automático Sim Depende do tipo Sim Sim Teste dinâmico entrada Não Sim Sim On-delay Não Não Sim Não Off-delay Sim Não Sim Sim Expansível Não Sim Não 45 mm 17, 5/22, 5 mm 22, 5/35 mm 17, 5/22, 5 mm Largura

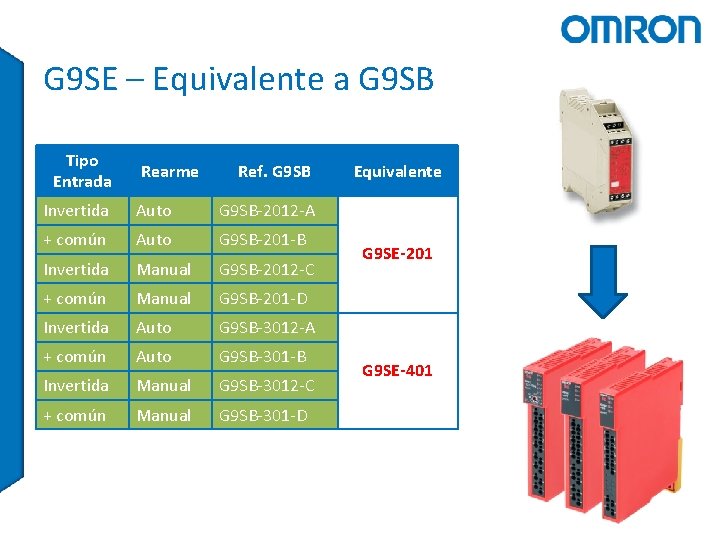

G 9 SE – Equivalente a G 9 SB Tipo Entrada Rearme Ref. G 9 SB Invertida Auto G 9 SB-2012 -A + común Auto G 9 SB-201 -B Invertida Manual G 9 SB-2012 -C + común Manual G 9 SB-201 -D Invertida Auto G 9 SB-3012 -A + común Auto G 9 SB-301 -B Invertida Manual G 9 SB-3012 -C + común Manual G 9 SB-301 -D Equivalente G 9 SE-201 G 9 SE-401
G 9 SE – Referências Certificações PLe seguindo a norma EN ISO 13849 -1: 2008 , Categoria de segurança 4, IEC/EN 60947 -5 -1, IEC/EN 62061 SIL 3, EN 81 -1, EN 81 -2, UL 508, CAN/CSA C 22. 2 Não. 14 Saídas Referência 2 NA G 9 SE-201 4 NA G 9 SE-401 2 NA + 2 NA (Atraso a OFF 5 s) G 9 SE-221 -T 05 2 NA + 2 NA (Atraso a OFF 30 s) G 9 SE-221 -T 30
G 9 SE – Especificações técnicas • Intervalo Temperatura • Protecção • Intervalo de alimentação -10 to 55°C IP 20 24 Vcc -15% to 10% • Corrente de saída 100 m. A (Saída Auxiliar) 5 A (Saídas Relé de segurança) 15 ms Max. 5 s ou 30 s (16 escalas) • Tempo de resposta • Atraso a OFF: – G 9 SE-221 -T 05 0/0. 1/0. 2/0. 3/0. 4/0. 5/0. 6/0. 7/0. 8/1/1. 5/2/2. 5/3/4/5 s – G 9 SE-221 -T 30 0/1/2/4/5/6/7/8/9/10/12/14/16/20/25/30 s • Modos de operação 1 canal ou 2 canais Rearme Automático/Manual EDM (External Device Monitoring)
G 9 SE – Compatibilidade • Modelos G 9 SE compatíveis com: Torres de sinalização Botoneira de emergência Fim de curso de porta com bloqueio ESPE (Barreiras de segurança, etc) Fim de curso Scanner de segurança Interruptores sem contacto F 3 S-TGR-N
G 9 SE – Ligação rápida • Sistema Push-in de terminais de ligação ü Rápida ligação utilizando cabos com ponteiras ü Não se necessita ferramenta para ligar (só para extrair) ü Códigos de terminais impressos no módulo • Para aplicações com grandes vibrações: ü Acessório de montagem de parafuso
G 9 SE – Ligação de um canal • Compatibilidade de ligações de um único canal ü Sistemas de segurança que requeiram apenas PLc EN ISO 13849 -1: 2008 1 Canal até PLc 2 Canais até PLe Sensores de segurança até PLe
G 9 SE – Função de Rearme • Rearme Manual e Automático no mesmo módulo:
G 9 SE – Função de Rearme • Função de rearme manual: – Por si só não deve de iniciar um movimento ou uma situação perigosa. PERIGO Para um Rearme MANUAL Seguro tem que • Verificar a comutação • Flanco • Mudança de estado • Terminais diferentes • S 33 - S 34 Auto • S 33 - S 35 Manual • Por DIP switches Se fica colado o S 3 A máquina começa a funcionar sem rearmar
G 9 SE – Leds de diagnóstico • Fácil diagnóstico graças aos leds frontais
G 9 SE – Leds de diagnóstico • Quando o indicador de PWR pisca, verificar as ligações seguindo o estado dos restantes leds: PWR Erro Entrada Erro Saída Erro Configuração
G 9 SE – Tempo de resposta • 15 ms de tempo de resposta Um dos mais rápidos do mercado Benefício: Menor distância de segurança Por exemplo: Barreiras S = (K x T) + C Quanto mais rápido for o módulo menor será o tempo T
G 9 SE-221 -Txx – Saídas temporizadas • G 9 SE-221 -Txx inclui saídas com atraso à OFF ü ü Fácil configuração dos tempos por switches (frontal e posterior) Grande intervalo de tempos de atrasos (modelos até 5 seg. ou 30 seg. ) Até PLe com EN ISO 13849 -1 O mais fino do mercado (22. 5 mm, os restantes são de 45 mm) Mesma configuração
G 9 SE – Saídas auxiliares • Todos os modelos de G 9 SE incluem uma saída auxiliar ü Até 100 m. A de carga máxima ü Mesma lógica que as saídas de segurança Alinhada Activa-se quando as saídas de segurança estão activas PLC Etc… Sinalização E-STOP Acender o LED quando a máquina funciona
G 9 SE – Aplicações • Packaging – Compatível com E-STOP e barreiras ü Uma referência para a segurança de muitas máquinas – Máquinas pequenas ü Poucas funções de segurança ü Necessidade de espaço reduzido no quadro
G 9 SE – Aplicações • Material Handling – Compatível com E-STOP e detectores de protecções ü Uma referência para a segurança de muitas máquinas – Varias funções de segurança ü Necessidade de espaço reduzido no quadro
G 9 SE – Aplicações • Machine tools – Compatível com E-STOP e detectores de resguardos ü Uma referência para a segurança de muitas máquinas – Temporização de atraso a OFF ü Abrir as protecções quando a máquina está parada
G 9 SE – Aplicações • Elevadores / Escadas Rolantes – Certificação EN 81 -1 y EN 81 -2 ü Funções de segurança específicas (nivelamento de elevadores, etc. ) – Compatível com E-STOP e detectores de proteções ü Uma referencia para a segurança de muitas máquinas
G 9 SE – Aplicações • Quadristas – Todas as máquinas necessitam ter no mínimo a paragem de emergência segundo a directiva máquina 2006/42/CE ü Módulo + botoneira de emergência – Instalação de muitos módulos de segurança / ano ü Rápido para ligar = Redução de horas de instalação PLC Com G 9 SE poupe cerca 50% de tempo de instalação Equipamento Módulo de Segurança
G 9 SE – Lançamento • 1 Configuração completa por escritório • Brochura • Web • Referências cruzadas concorrência • Promoção de lançamento
G 9 SE Módulos Relé de segurança Obrigado
