Fázorové diagramy v obvodech střídavého proudu VY_32_INOVACE_Tomalova_02 -3 -20 Jednotky_a_znacky Autor: Ing. Milada Tomalová Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky
Anotace DUM slouží ke shrnutí látky, podává přehled všech jednotek a značek používaných ve střídavém obvodě. Může sloužit k opakování tématu a po vytištění mohou mít přehled nalepený v sešitě jako shrnutí látky.
Jednotky a značky Střídavý proud
Maximální hodnota Okamžitá hodnota Efektivní hodnota Úhlová frekvence Indukční reaktance Kapacitní reaktance Indukční susceptance Činný výkon Frekvence Fázový posun Perioda Kapacita Impedance Kapacitní susceptance Jalový výkon Indukčnost Zdánlivý výkon Admitance Účiník

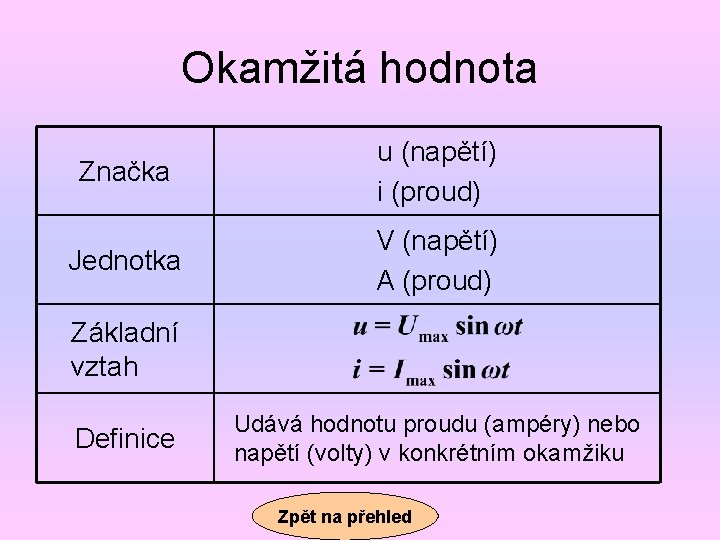

Okamžitá hodnota Značka u (napětí) i (proud) Jednotka V (napětí) A (proud) Základní vztah Definice Udává hodnotu proudu (ampéry) nebo napětí (volty) v konkrétním okamžiku Zpět na přehled
Maximální hodnota (amplituda) Značka Umax (napětí) Imax (proud) Jednotka V (napětí) A (proud) Základní vztah Definice Je nejvyšší okamžitá hodnota. Zpět na přehled
Efektivní hodnota Značka U (napětí) I (proud) Jednotka V (napětí) A (proud) Základní vztah Definice Efektivní hodnota střídavého proudu je myšlená hodnota stejnosměrného proudu, který v rezistoru za stejnou dobu vyvolá stejné tepelné účinky jako uvažovaný střídavý proud Zpět na přehled
Frekvence Značka f Jednotka Hz Základní vztah Definice Počet kmitů (period) za sekundu Zpět na přehled
Perioda Značka T Jednotka s Základní vztah Definice Udává dobu trvání jednoho kmitu Zpět na přehled
Úhlový kmitočet Značka ω Jednotka rad/s Základní vztah Definice Udává v obloukové míře o jaký úhel se otočí fázor za jednotku času Zpět na přehled
Fázový posun Značka φ Jednotka rad, ° Základní vztah Definice Fázový posun je úhel, o který je sinusový průběh posunut před (předbíhá se) nebo za (zpožďuje se) časovým počátkem Zpět na přehled
Indukčnost Značka L Jednotka H Základní vztah Definice Indukčnost cívky je schopnost vytvářet indukované napětí při změně magnetického toku. Zpět na přehled
Kapacita kondenzátorů Značka C Jednotka F Základní vztah Definice Je schopnost kondenzátoru uchovat elektrický náboj Zpět na přehled
Indukční reaktance Značka XL Jednotka Ω Základní vztah Definice Indukční reaktance je zdánlivý odpor ideální cívky v obvodu střídavého proudu. Zpět na přehled
Indukční susceptance Značka BL Jednotka S Základní vztah Definice Indukční susceptance je zdánlivá vodivost cívky. Je to převrácená hodnota indukční reaktance. Zpět na přehled
Kapacitní reaktance Značka XC Ω Jednotka Základní vztah Definice Kapacitní reaktance je zdánlivý odpor ideálního kondenzátoru v obvodu střídavého proudu. Zpět na přehled
Kapacitní susceptance Značka BC Jednotka S Základní vztah Definice Kapacitní susceptance je zdánlivá vodivost kondenzátoru. Je to převrácená hodnota kapacitní reaktance. Zpět na přehled
Impedance Značka Z Jednotka Ω Základní vztah Definice Je odpor ve střídavém obvodě Zpět na přehled
Admitance Značka Y Jednotka S Základní vztah Definice Je vodivost ve střídavém obvodě. Zpět na přehled
Činný výkon Značka P Jednotka W Základní vztah Definice φ Činný výkon je výkon, který koná práci ve spotřebiči. To znamená, že mění elektrickou energii na jiný typ energie (např. mechanickou, tepelnou) Zpět na přehled
Jalový výkon Značka Q Jednotka VAr Základní vztah Definice φ Jalový výkon nekoná práci. Vytváří magnetické (cívka) nebo elektrické (kondenzátor) pole. Zpět na přehled

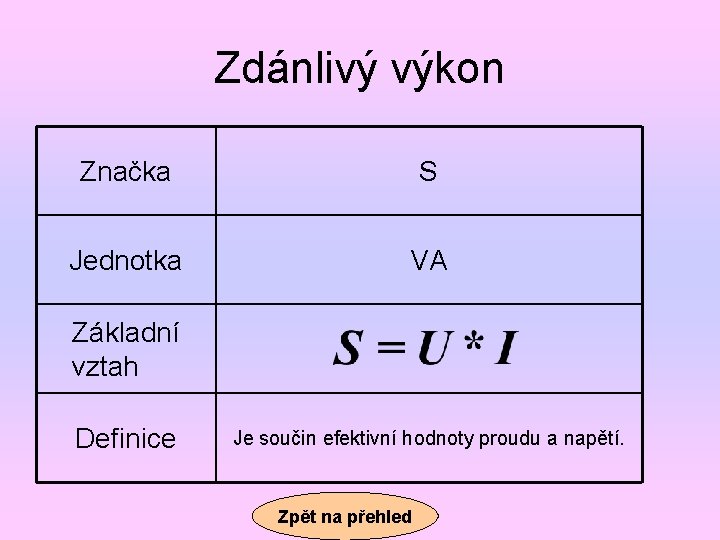

Zdánlivý výkon Značka S Jednotka VA Základní vztah Definice Je součin efektivní hodnoty proudu a napětí. Zpět na přehled
Účiník Značka Cos φ Jednotka Bez jednotky Základní vztah Definice φ Je hodnota, která nám říká, kolikrát je činný výkon menší, než zdánlivý. Zpět na přehled
POUŽITÁ LITERATURA 1. Zpracováno podle dostupných učebnic Základů elektrotechniky
