Fázorové diagramy v obvodech střídavého proudu VY_32_INOVACE_Tomalova_02 -3 -01 -Fazory Autor: Ing. Milada Tomalová Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

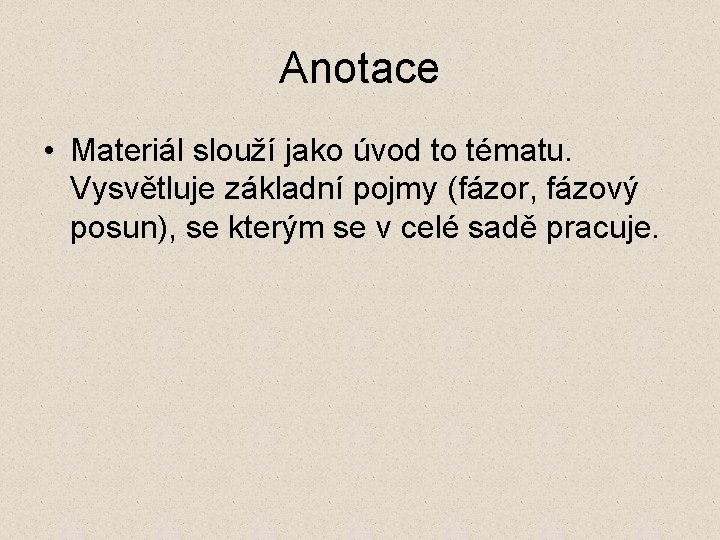

Anotace • Materiál slouží jako úvod to tématu. Vysvětluje základní pojmy (fázor, fázový posun), se kterým se v celé sadě pracuje.
Fázor je • Fázor je orientovaná úsečka, která znázorňuje střídavou veličinu. • Její délka udává amplitudu veličiny. • Úhel otočení vůči vodorovné ose proti směru hodinových ručiček udává fázový posun. y Imax φ 0 x
Fázový posun • Fázor se předbíhá o úhel φ: φ • Fázor se zpožďuje o úhel φ: φ
Zásady kreslení fázorů • Do jednoho fázového diagramu můžeme kreslit jen fázory veličin, které mají stejný kmitočet • Fázory skládáme a rozkládáme jako vektory • Sčítat a odečítat můžeme jen stejné veličiny (proud nebo napětí) • Orientace se označuje šipkou

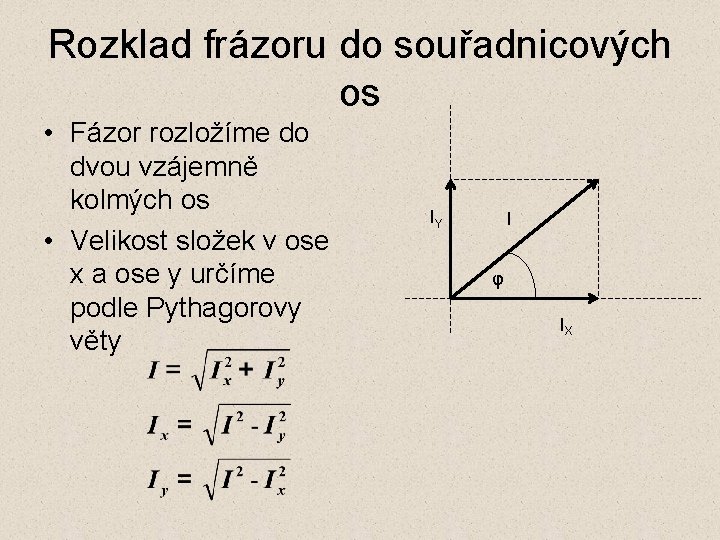

Rozklad frázoru do souřadnicových os • Fázor rozložíme do dvou vzájemně kolmých os • Velikost složek v ose x a ose y určíme podle Pythagorovy věty IY I φ IX
Rozklad frázoru do souřadnicových os • Fázový posun proti ose x určíme pomocí goniometrických funkcí IY I φ IX
Fázorový součet • Fázory skládáme jako vektory • Narýsujeme fázory • Dorýsujeme rovnoběžník • Úhlopříčka je výsledná hodnota U 2 U U 1
Součet více fázorů • Více fázorů (tři) sčítáme postupně. První z druhým a výsledný s třetím. U 123 U 2 U 1
