Fázorové diagramy v obvodech střídavého proudu 02 -3 -15 -AZ_kviz Autor: Ing. Milada Tomalová Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky
Anotace DUM slouží při opakování tématu, jako soutěž při uzavřené tématu. Lze jej užít i předmaturitním opakování
Pravidla hry • Vyberte barvu svého týmu – červená nebo zelená. • Cílem je, stejně jako ve stejnojmenné soutěži, spojit tři strany trojúhelníka. • V případě, že na otázku odpovíte správně, získáte pole ve své barvě. Další otázku volí protihráč. • V případě, že na otázku odpovíte špatně, pole nezískáváte a možnost odpovědět má váš protihráč. • Pokud protihráč nechce opravit naší odpověď a získat tak pole, má možnost volby jiné otázky. • V případě, že otázka na vybraném poli nebyla správné zodpovězena ani vámi, ani protihráčem, můžete vybrat ještě otázku náhradní. • Rozhodčí měří čas. na zadání
1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 17 17 1 18 18 2 3 19 19 20 20 4 7 6 5 9 8 21 21 22 22 10 23 23 11 11 11 22 23 24 25 26 24 24 25 25 21 20 19 18 15 14 13 12 17 16 12 12 14 14 15 15 16 16 10 10 13 13 N 6 N 5 N 4 N 3 N 2 N 1 27 26 26 28 27 27 28 28

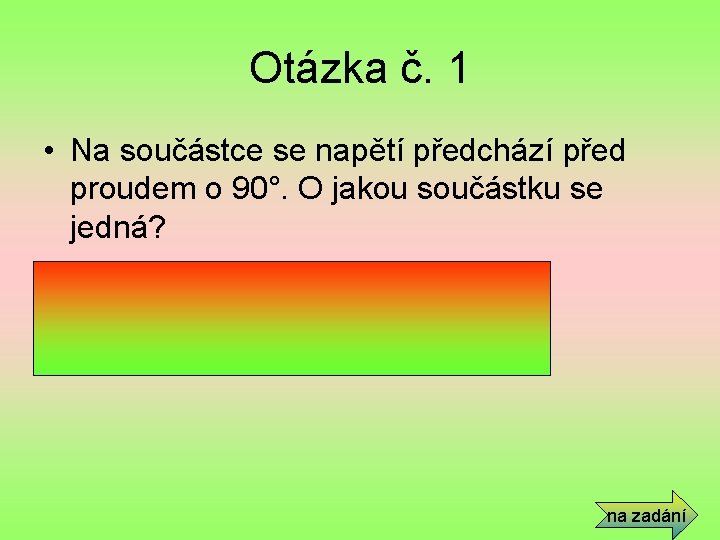

Otázka č. 1 • Na součástce se napětí předchází před proudem o 90°. O jakou součástku se jedná? • Ideální cívka na zadání
Otázka č. 2 • Co je to impedance? • Celkový odpor obvodu střídavého proudu. na zadání

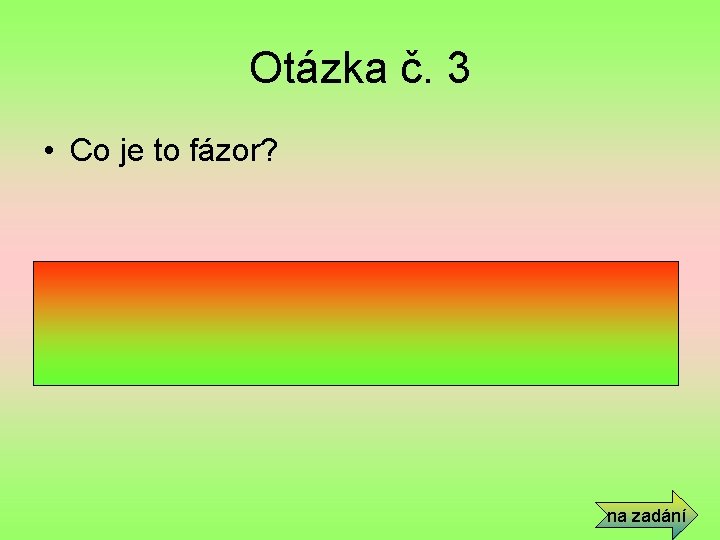

Otázka č. 3 • Co je to fázor? • Fázor je orientovaná úsečka, která znázorňuje střídavou veličinu (např. proud, napětí. . ) na zadání

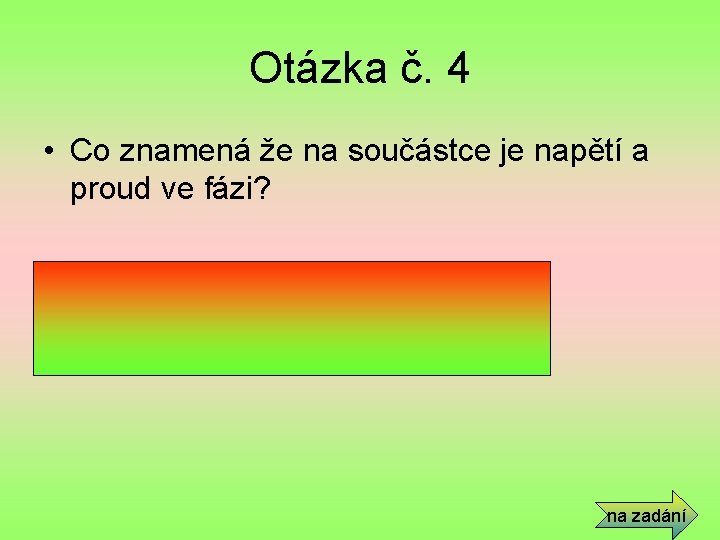

Otázka č. 4 • Co znamená že na součástce je napětí a proud ve fázi? • Není mezi nimi fázový posun. na zadání
Otázka č. 5 • Jakou jednotku má účiník? • Je to bezrozměrná veličina. na zadání
Otázka č. 6 • Na součástce se proud předbíhá o 60°před napětím. O jakou součástku se jedná? • Reálný kondenzátor. na zadání
Otázka č. 7 • Vyjmenuj všechny ideální součástky. • Rezistor, kondenzátor, cívka. na zadání
Otázka č. 8 • Jaká veličina se značí BL • Indukční susceptance na zadání
Otázka č. 9 • Na součástce je napětí a proud ve fázi. O jakou součástku se jedná? • Ideální rezistor. na zadání
Otázka č. 10 • Jaké vlastnosti má fázor? • Délku – amplitudu veličiny, úhel posunu vůči vodorovné ose – fázový posun na zadání
Otázka č. 11 • V jakém směru se otáčí fázor? • Proti směru hodinových ručiček. na zadání
Otázka č. 12 • Který fázor je řídící u sériového zapojení součástek? • Fázor proudu. na zadání
Otázka č. 13 • Která veličina má jednotku [VA] • Zdánlivý výkon na zadání
Otázka č. 14 • Jakou vlastnost má ideální cívka? • Indukčnost (schopnost indukovat elektrické napětí). na zadání
Otázka č. 15 • Jak se jmenuje odpor ideálního kondenzátoru? (všechny tři názvy) • Zdánlivý odpor kondenzátoru, kapacitní reaktance, kapacitance na zadání
Otázka č. 16 • Co vyjadřuje účiník ? • Vyjadřuje jak velkou část zdánlivého výkonu přeměňuje obvod na činný výkon na zadání
Otázka č. 17 • Jaký je fázový posun na ideálním kondenzátoru? • Proud se o 90°předchází před napětím. na zadání

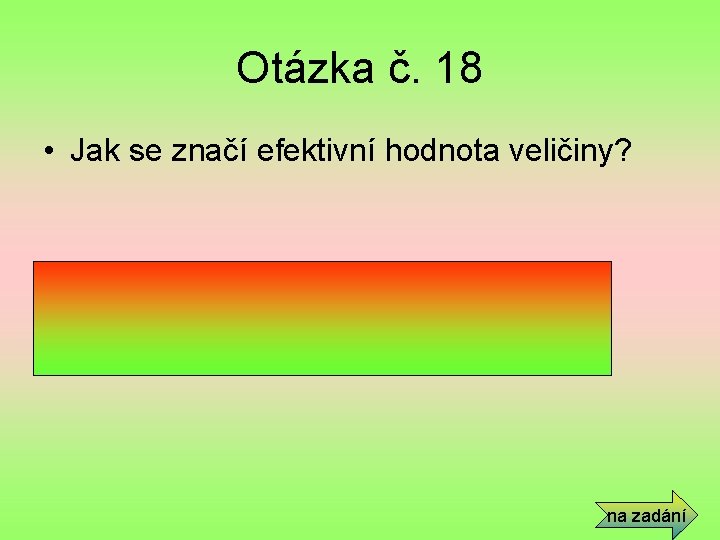

Otázka č. 18 • Jak se značí efektivní hodnota veličiny? • Velkým písmenem bez indexu (U, I) na zadání
Otázka č. 19 • Který fázor je řídící u paralelního zapojení součástek? • Fázor napětí na zadání
Otázka č. 20 • Jaká je jednotka jalového výkonu? • [VAr] volt ampér reaktanční na zadání

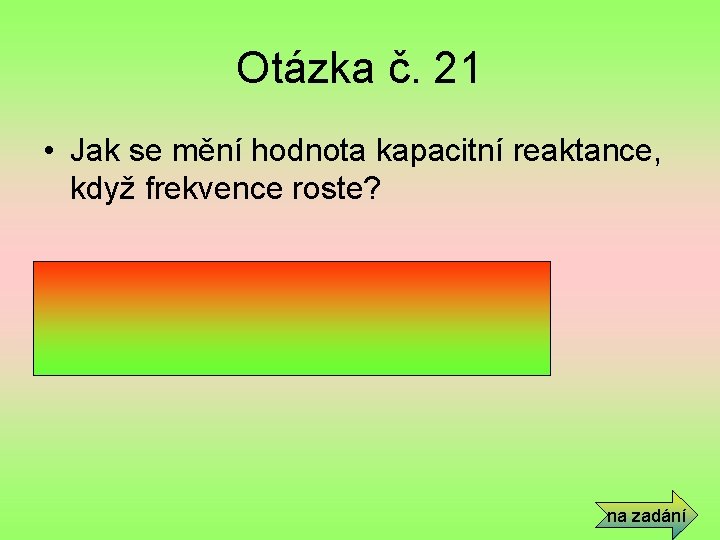

Otázka č. 21 • Jak se mění hodnota kapacitní reaktance, když frekvence roste? • Klesá. na zadání

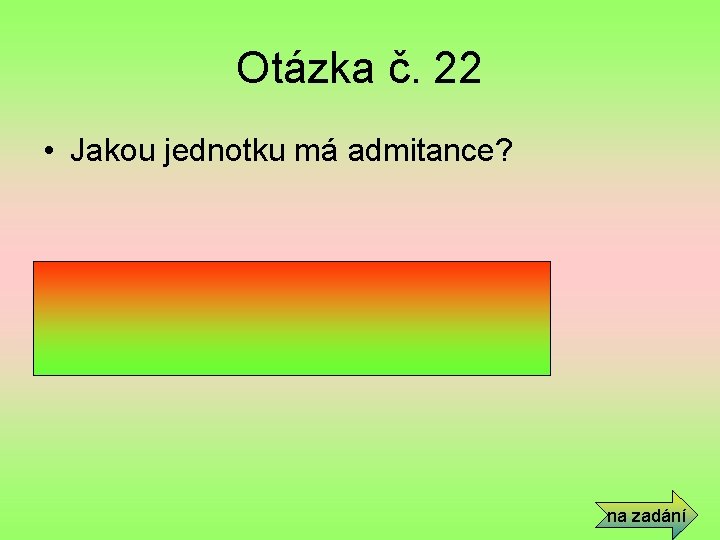

Otázka č. 22 • Jakou jednotku má admitance? • Simens na zadání
Otázka č. 23 • Co je to efektivní hodnota střídavého proudu? • Je myšlená hodnota stejnosměrného proudu, který v rezistoru za stejnou dobu vyvolá stejné tepelné účinky, jako uvažovaný střídavý proud na zadání
Otázka č. 24 • Jaký je rozdíl mezi ideální a reálnou součástkou? • Ideální má vlastnost jen jedné (odpor, indukčnost nebo kapacitu). Reálná má různou kombinaci těchto vlastností. na zadání
Otázka č. 25 • Které veličiny mají jednotku ohm? (alespoň tři) • Impedance, činný odpor, kapacitance, induktance na zadání
Otázka č. 26 • Co je to admitance? • Vodivost v obvodu střídavého proudu. Jedná se o převrácenou hodnotu impedance. na zadání
Otázka č. 27 • Jak se jmenuje odpor ideální cívky? (všechny tři názvy) • Zdánlivý odpor cívky, indukční reaktance, induktance na zadání
Otázka č. 28 • Co je kapacita kondenzátoru? • Je schopnost kondenzátoru hromadit (akumulovat) elektrický náboj. na zadání
Náhradní otázka č. 1 • Na součástce se napětí předbíhá o 68°před proudem. O jakou součástku se jedná? • Reálná cívka na zadání
Náhradní otázka č. 2 • Ve fázorovém diagramu je – fázor proudu, – fázor napětí na ideálním kondenzátoru – fázor napětí na rezistoru. Které z těchto fázorů můžeš sečíst? • Oba fázory napětí. na zadání
Náhradní otázka č. 3 • Které součástky jsou frekvenčně závislé? • Cívka a kondenzátor (jejich zdánlivý odpor závisí na frekvenci) na zadání
Náhradní otázka č. 4 • Co je to okamžitá hodnota napětí a jak se značí? • Odpovídá hodnotě napětí v určitém okamžiku (při určité poloze natočení fázoru. Značí se u (malé písmeno) na zadání

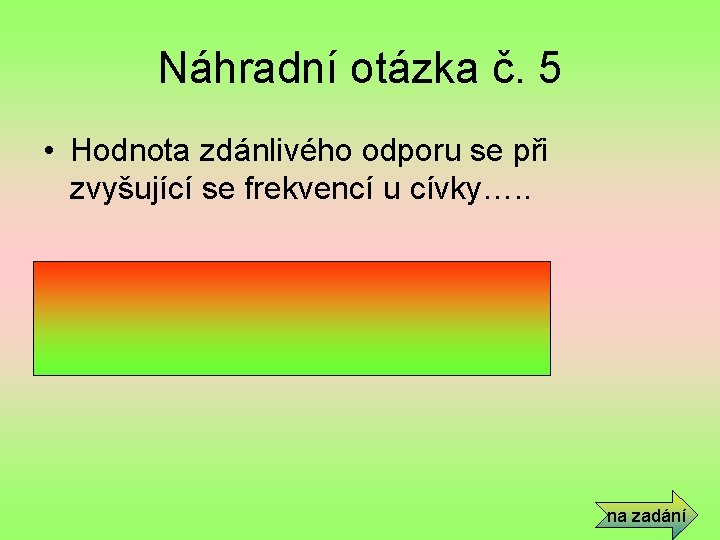

Náhradní otázka č. 5 • Hodnota zdánlivého odporu se při zvyšující se frekvencí u cívky…. . • Zvyšuje na zadání
Náhradní otázka č. 6 • Můžeš do jednoho fázorového diagramu nakreslit fázory proudu různých frekvencí? • Ne na zadání
POUŽITÁ LITERATURA 1. Zpracováno podle dostupných učebnic 2. Použité obrázky: vlastní tvorba autorky v programu Power. Point
