Fázorové diagramy v obvodech střídavého proudu 02 -3 -08 -Idealni_LC Autor: Ing. Milada Tomalová Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky
Anotace Materiál slouží pro výklad učiva zapojení ideální cívky a ideálního kondenzátoru. Ukazuje tvorbu fázového diagramu tohoto zapojení a jeho grafického i matematického řešení.
Sériové zapojení ideální cívky a ideálního kondenzátoru
Schéma zapojení • Předpokládejme sériové zapojení ideální cívky a kondenzátoru. • Schéma: – nakreslíme cívku a kondenzátor sériově – popíšeme veličiny. UL UC I U
Fázorový diagram • Sestrojíme fázorový diagram – řídící fázor je fázor proudu – fázor napětí na cívce ho předbíhá o 90 ° – fázor napětí na kondenzátoru se zpožďuje o 90 ° I UL I UC UL U UC

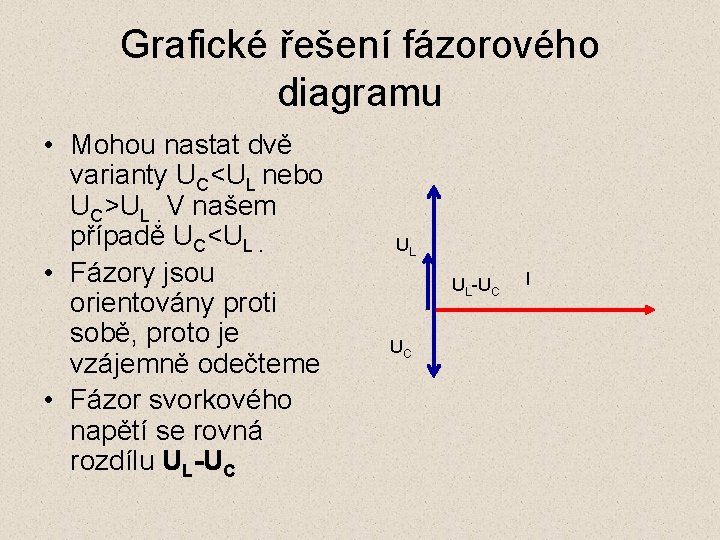

Grafické řešení fázorového diagramu • Mohou nastat dvě varianty UC<UL nebo UC>UL. V našem případě UC<UL. • Fázory jsou orientovány proti sobě, proto je vzájemně odečteme • Fázor svorkového napětí se rovná rozdílu UL-UC UL UL-UC UC I
Svorkové napětí je rovno: U = U L - UC Dosadíme: UL= I*XL, UC = I*XC U = I*XL - I*XC U = I*(XL - XC) UL UL-UC UC I
Reaktance a susceptance U = I*(XL - XC) Reaktance obvodu je: X = XL - XC UL UL-UC Susceptance: UC Proud obvodem: I
Závěr • Zapojení ideální cívky a ideálního kondenzátoru není prakticky možné. • V tomto zapojení je pouze zdánlivý odpor a pouze indukční složka proudu.
POUŽITÁ LITERATURA 1. Zpracováno podle dostupných učebnic 2. Použité obrázky: vlastní tvorba autorky v programu Power. Point
