Fázorové diagramy v obvodech střídavého proudu 02 -3 -16 -Risk Autor: Ing. Milada Tomalová Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky

Anotace DUM slouží při opakování tématu, jako soutěž při uzavřené tématu. Lze jej užít i předmaturitním opakování

Risk

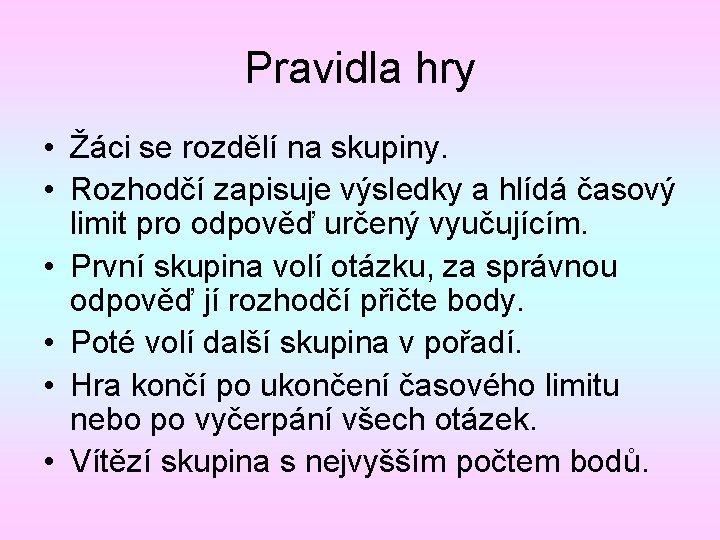

Pravidla hry • Žáci se rozdělí na skupiny. • Rozhodčí zapisuje výsledky a hlídá časový limit pro odpověď určený vyučujícím. • První skupina volí otázku, za správnou odpověď jí rozhodčí přičte body. • Poté volí další skupina v pořadí. • Hra končí po ukončení časového limitu nebo po vyčerpání všech otázek. • Vítězí skupina s nejvyšším počtem bodů.

Risk – hrací pole Jednotky a značky Součástky Co je? Vzorce Fázorové diagramy 1000 1000 2000 2000 3000 3000 4000 4000 5000 5000

Jednotky a značky 1000 Jednotka a značka činného výkonu Jednotka: watt [W], značka: Q Jednotka: watt [W], značka: P Jednotka: voltampér [VA], značka: S Na hrací pole

Jednotky a značky 2000 Jednotka a značka fázového posunu Jednotka: úhel ve stupních [°], značka: φ Jednotka: bez jednotky, značka: P Jednotka: procenta [%], značka: μ Na hrací pole

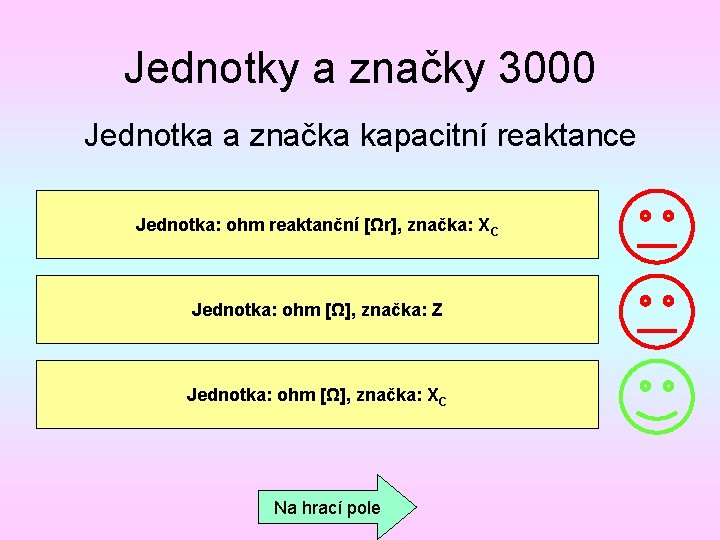

Jednotky a značky 3000 Jednotka a značka kapacitní reaktance Jednotka: ohm reaktanční [Ωr], značka: XC Jednotka: ohm [Ω], značka: Z Jednotka: ohm [Ω], značka: XC Na hrací pole

Jednotky a značky 4000 Jednotka a značka impedance: Jednotka: ohm [Ω], značka: Z Jednotka: ohm [Ω], značka: Y Jednotka: ohm reaktanční [Ωr], značka: Z Na hrací pole

Jednotky a značky 5000 • Jaká je jednotka a značka admitance? ODPOVĚĎ Jednotka: simens [s] Značka: Y Na hrací pole

Součástky 1000 Jaká je vlastnost rezistoru? odpor překážka v cestě napětí induktance Na hrací pole

Součástky 2000 Jaké vlastnosti má reálná cívka? kapacitanci a rezistivitu indukčnost a kapacitu indukčnost a odpor Na hrací pole

Součástky 3000 Součástka, které dočasně uchovává elektrický náboj se jmenuje: rezistor temperátor kondenzátor Na hrací pole

Součástky 4000 Indukčnost základní vlastnost reálného kondenzátoru je schopnost vodiče protékaného proudem kolem sebe vytvářet magnetické pole je schopnost vodiče protékaného proudem kolem sebe vytvářet elektrické pole Na hrací pole

Součástky 5000 • Kapacita kondenzátoru závisí na: ODPOVĚĎ Činné ploše desek, vzdálenosti desek, permitivitě (vlastnostech) dielektrika Na hrací pole

Co je? 1000 Napětí a proud jsou ve fázi. Cívka Kondenzátor Činný odpor Na hrací pole

Co je? 2000 Napětí předbíhá o 90°před proudem: Cívka Rezistor Kondenzátor Na hrací pole

Co je? 3000 Odpor střídavého obvodu Admitance Impedance Susceptance Na hrací pole

Co je? 4000 Proud předbíhá o 61° před napětím Reálný kondenzátor Sériové zapojení ideálního rezistoru a ideální cívky Reálná cívka Na hrací pole

Co je? 5000 • Fázor ODPOVĚĎ Orientovaná úsečka, která znázorňuje střídavou veličinu Na hrací pole

Vzorce 1000 Admitance Na hrací pole

Vzorce 2000 Jalový výkon φ φ φ Na hrací pole

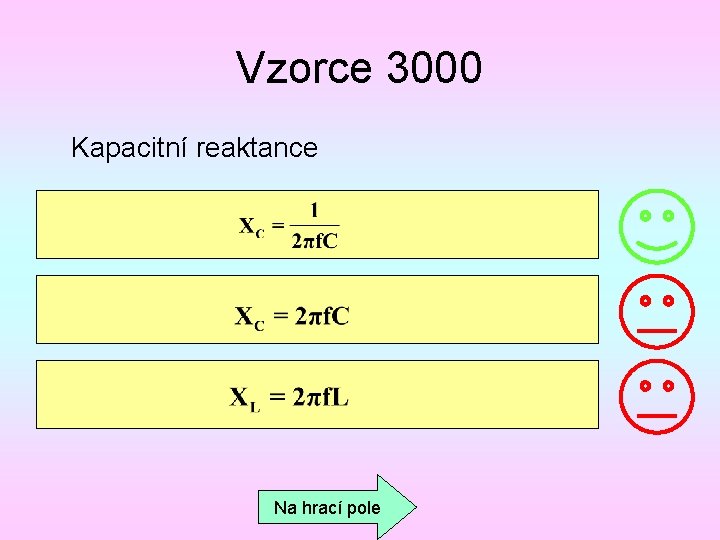

Vzorce 3000 Kapacitní reaktance Na hrací pole

Vzorce 4000 Efektivní hodnota Na hrací pole

Vzorce 5000 • Impedance při sériovém za pojení RLC (Induktance je větší, než kapacitance) ODPOVĚĎ - Na hrací pole

Fázorové diagramy 1000 Řídící fázor sériového zapojení součástek je: Fázor proudu Fázor impedance Fázor napětí Na hrací pole

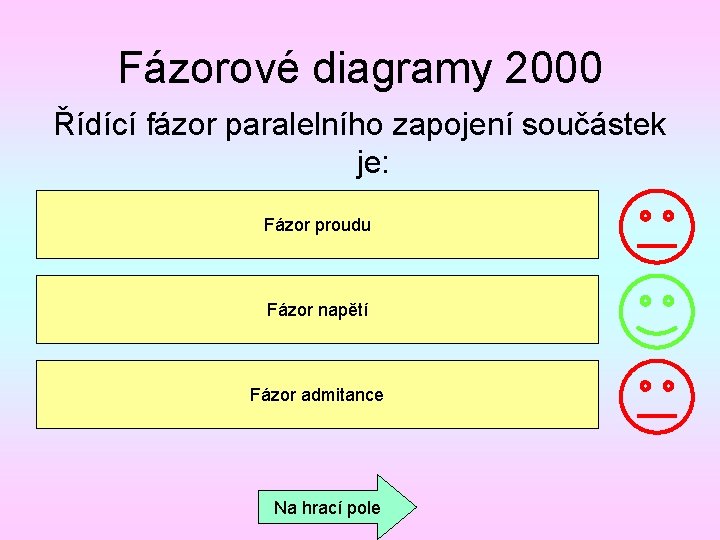

Fázorové diagramy 2000 Řídící fázor paralelního zapojení součástek je: Fázor proudu Fázor napětí Fázor admitance Na hrací pole

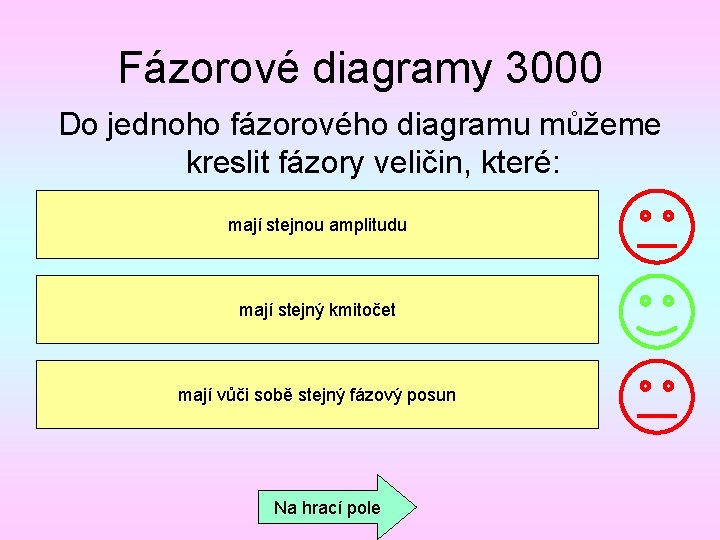

Fázorové diagramy 3000 Do jednoho fázorového diagramu můžeme kreslit fázory veličin, které: mají stejnou amplitudu mají stejný kmitočet mají vůči sobě stejný fázový posun Na hrací pole

Fázorové diagramy 4000 Fázový posun je: úhel otočení vůči řídícímu fázoru po směru hodinových ručiček rozdíl mezi amplitudou proudu a amplitudou napětí úhel otočení vůči řídícímu fázoru proti směru hodinových ručiček Na hrací pole

Fázorové diagramy 5000 • Ve fázorovém diagramu znázorňujeme: ODPOVĚĎ Různé střídavé veličiny stejné frekvence. . Na hrací pole
