Fyzika – Jednoduchý elektrický obvod

Výukový materiál Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0608 Šablona: III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Číslo materiálu: 05_02_32_INOVACE_05

Jednoduchý elektrický obvod Předmět: Fyzika Ročník: 2. Jméno autora: Mgr. Radek Hoszowski Škola: SPŠ Hranice Anotace : Popis jednoduchého elektrického obvodu včetně jeho součástí. Klíčová slova: Elektrický obvod, zdroj, spotřebič, vodiče, spínač. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Mgr. Radek Hoszowski Financováno z ESF a státního rozpočtu ČR.

Elektrický obvod = vodivé spojení elektrických prvků. Elektrické prvky vytvářejí vodivou cestu a plní dané úkoly. Obvod se může skládat z jednotlivých prvků nebo také z dílčích obvodů.

Typy elektrického obvodu Uzavřený elektrický obvod = vodivá dráha v elektrickém obvodu je uzavřená. Otevřený elektrický obvod = vodivá dráha v elektrickém obvodu je přerušená – např. spínačem. Obr. 1 – Otevřený a uzavřený obvod

Součásti elektrického obvodu. Elektrický Spínač. Spotřebič. Vodiče. zdroj.

Součásti elektrického obvodu. Zdroj napětí– stejnosměrný zdroj – má kladný pól (anodu) a záporný pól (katodu). Elektrický spotřebič – zařízení, které přeměňuje elektrickou energii na jinou (např. žárovka na světelnou energii). Vodiče – spojují zdroj a spotřebiče, bývají měděné či hliníkové. Spínač – slouží k uzavření či otevření obvodu.

Značení částí obvodu Víte co znamenají tyto základní symboly částí elektrického obvodu? Znáte nějaké další? Obr. 2 – Značení částí elektrického obvodu

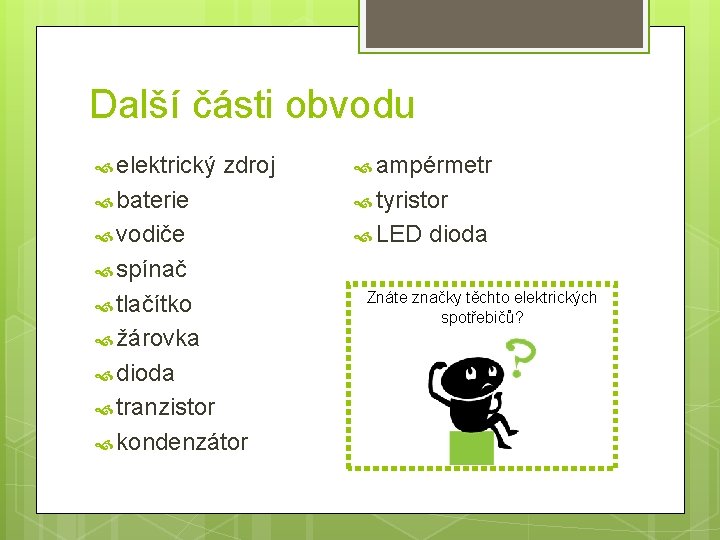

Další části obvodu elektrický zdroj ampérmetr baterie tyristor vodiče LED dioda spínač tlačítko žárovka dioda tranzistor kondenzátor Znáte značky těchto elektrických spotřebičů?

Zapojení elektrického obvodu Zapojení do série – tedy za sebe. Obr. 3 – Zapojení sériového obvodu Zapojení paralelní – tedy vedle sebe. Obr. 4 – Zapojení paralelního obvodu
