Fyzika 8. ročník Mgr. Zuzana Adamíková Zákony elektrického prúdu v obvodoch http: //portal. zselaniho. sk
Kedy obvodom prechádza elektrický prúd ? Keď je v ňom zapojený: Zdroj elektrického napätia Spínač Spotrebič Vodiče www. cez. cz http: //portal. zselaniho. sk
Vodiče kovy ionizované plyny voľné e⁻ vodné roztoky niektorých látok voľné kladné a záporné ióny http: //portal. zselaniho. sk voľné e⁻, kladné a záporné ióny
Účinky elektrického prúdu 1. tepelné (ohrievacia špirála sa ohrieva) 2. magnetické (okolo cievky je magnetické pole) 3. chemické (na povrchu elektród vo vodnom roztoku soli prebiehajú chemické reakcie) http: //portal. zselaniho. sk
Čím je tvorený elektrický prúd ? usmerneným pohybom voľných častíc s elektrickým nábojom v smere siločiar elektrického poľa www. techmania. cz http: //portal. zselaniho. sk

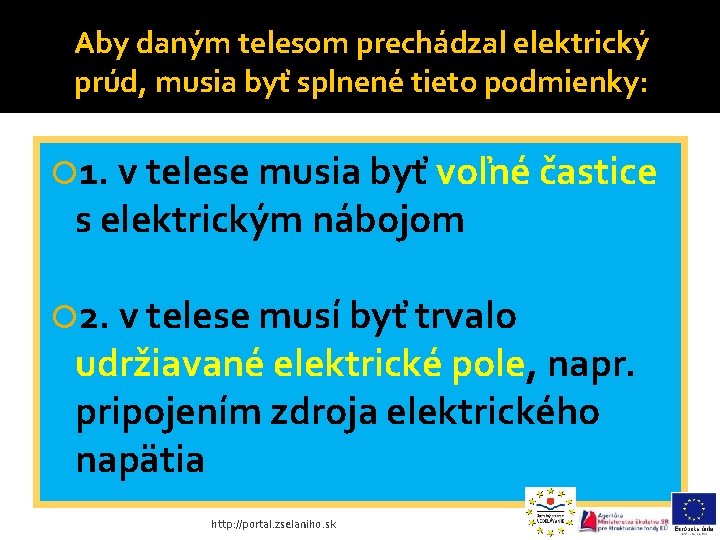

Aby daným telesom prechádzal elektrický prúd, musia byť splnené tieto podmienky: 1. v telese musia byť voľné častice s elektrickým nábojom 2. v telese musí byť trvalo udržiavané elektrické pole, napr. pripojením zdroja elektrického napätia http: //portal. zselaniho. sk
Nerozvetvený elektrický obvod www. ddp. fmph. uniba. sk Žiarovky spojené za sebou – sériovo http: //portal. zselaniho. sk Vo všetkých miestach nerozvetveného elektrického obvodu je veľkosť elektrického prúdu rovnaká.

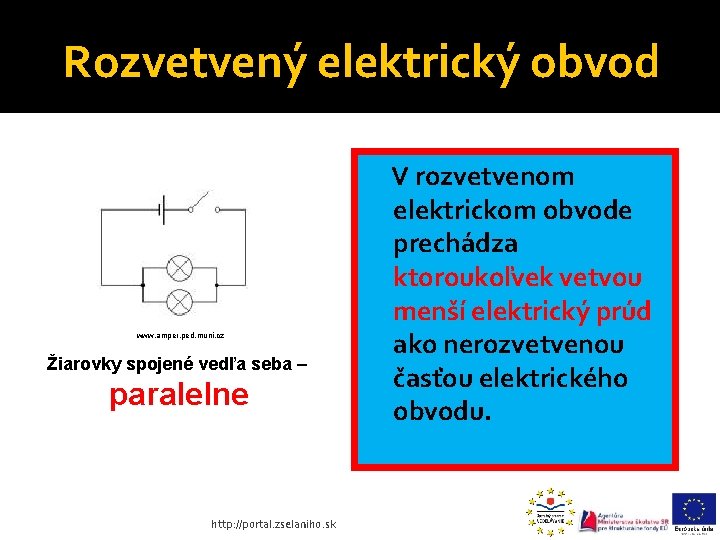

Rozvetvený elektrický obvod www. amper. ped. muni. cz Žiarovky spojené vedľa seba – paralelne http: //portal. zselaniho. sk V rozvetvenom elektrickom obvode prechádza ktoroukoľvek vetvou menší elektrický prúd ako nerozvetvenou časťou elektrického obvodu.
Smer elektrického prúdu v obvode je od kladného pólu zdroja napätia k zápornému pólu zdroja napätia www. oskole. sk http: //portal. zselaniho. sk
Elektrický prúd fyzikálna veličina značka – I jednotka – ampér A 1 m. A = 0, 001 A = 10⁻³A, mili 1µA = 0, 000 001 A = 10⁻⁶A, mikro meriame ampérmetrom, zapájame ho sériovo www. elektromagnetiymus. wbl. sk André Marie Ampére (1775 – 1836) francúzsky fyzik http: //portal. zselaniho. sk

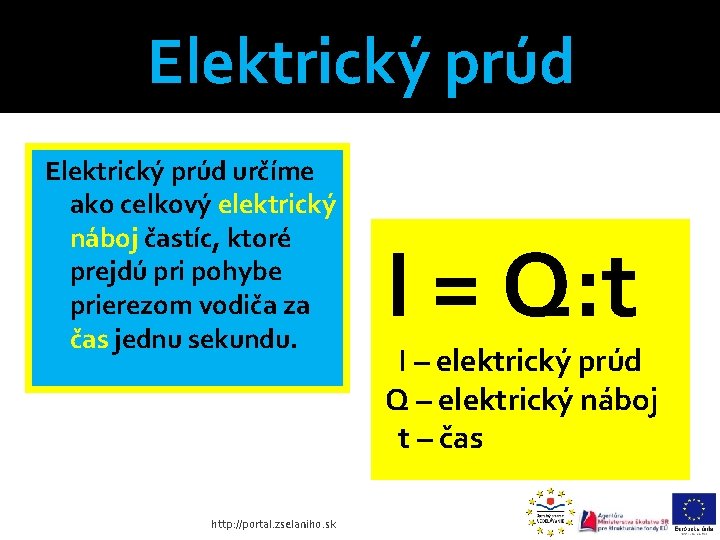

Elektrický prúd určíme ako celkový elektrický náboj častíc, ktoré prejdú pri pohybe prierezom vodiča za čas jednu sekundu. http: //portal. zselaniho. sk I = Q: t I – elektrický prúd Q – elektrický náboj t – čas

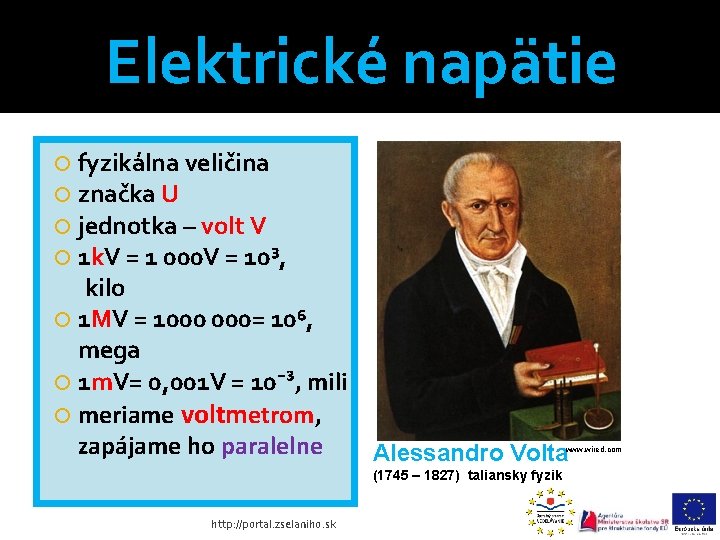

Elektrické napätie fyzikálna veličina značka U jednotka – volt V 1 k. V = 1 000 V = 10³, kilo 1 MV = 1000 000= 10⁶, mega 1 m. V= 0, 001 V = 10⁻³, mili meriame voltmetrom, zapájame ho paralelne Alessandro Volta www. wired. com (1745 – 1827) taliansky fyzik http: //portal. zselaniho. sk
Elektrické napätie medzi pólmi zdroja je určené prácou, ktorú vykoná zdroj pri prenose častíc s celkovým nábojom jeden coulomb z jedného pólu zdroja na druhý. http: //portal. zselaniho. sk U=W: Q U - elektrické napätie W - elektrická práca Q – elektrický náboj
Zdroje elektrického napätia Elektrický článok Batéria elektrických článkov www. ddp. fmph. uniba. sk www. techmania. cz http: //portal. zselaniho. sk

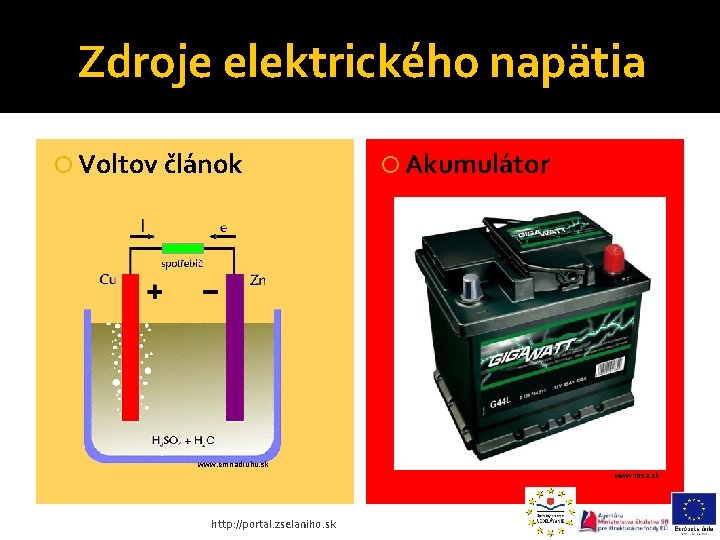

Zdroje elektrického napätia Voltov článok Akumulátor www. emnadruhu. sk www. tosa. sk http: //portal. zselaniho. sk

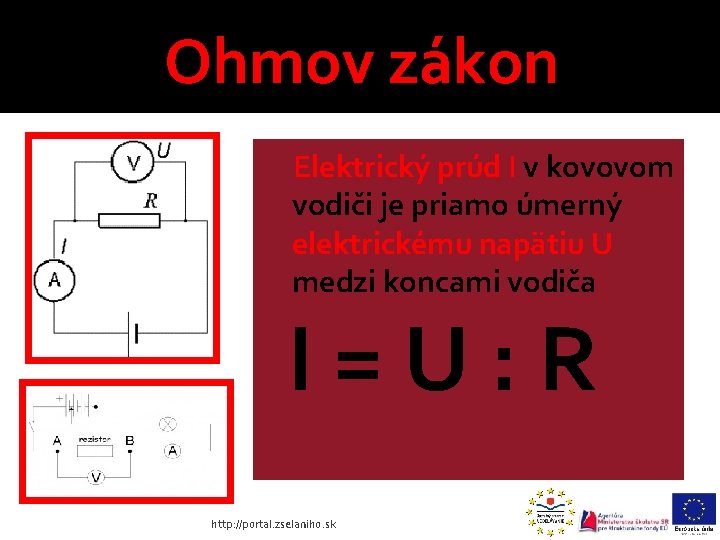

Ohmov zákon Elektrický prúd I v kovovom vodiči je priamo úmerný elektrickému napätiu U medzi koncami vodiča I=U: R http: //portal. zselaniho. sk
Elektrický odpor R www. elektrika. cz fyzikálna veličina značka R jednotka ohm Ω 1 kΩ = 1 000Ω = 10³Ω kilo 1 MΩ=1 000Ω=10⁶Ω mega závisí od vlastností vodiča nezávisí od napätia a prúdu http: //portal. zselaniho. sk George Simon Ohm ( 1787 – 1854 ) nemecký fyzik
Elektrický odpor R REZISTOR JE UPRAVENÝ VODIČ www. upload. wikimedia. org http: //portal. zselaniho. sk Izolovaný vodič navinutý v mnohých závitoch na keramický valec, ktorého konce sú pripojené k zdierkam www. laserdiy. com
Elektrický odpor R REOSTAT JE REZISTOR, KTORÉHO ODPOR SA DÁ MENIŤ Na valci z izolantu je navinutý odporový drôt, ktorého konce sú spojené so svorkami A, B. Svorka C jazdec sa posúva po drôte a mení jeho odpor. www. ddp. fmph. uniba. sk www. vossost. cz http: //portal. zselaniho. sk

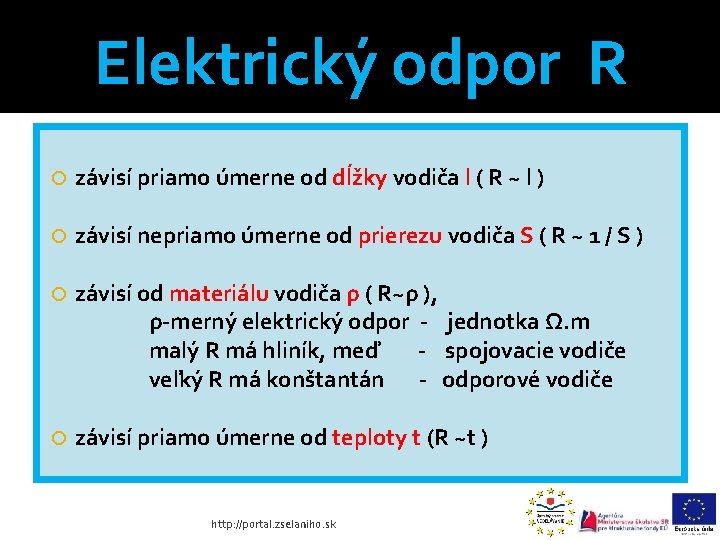

Elektrický odpor R závisí priamo úmerne od dĺžky vodiča l ( R ~ l ) závisí nepriamo úmerne od prierezu vodiča S ( R ~ 1 / S ) závisí od materiálu vodiča ρ ( R~ρ ), ρ-merný elektrický odpor - jednotka Ω. m malý R má hliník, meď - spojovacie vodiče veľký R má konštantán - odporové vodiče závisí priamo úmerne od teploty t (R ~t ) http: //portal. zselaniho. sk
Elektrický odpor R Pre elektrický odpor drôtu platí: http: //portal. zselaniho. sk

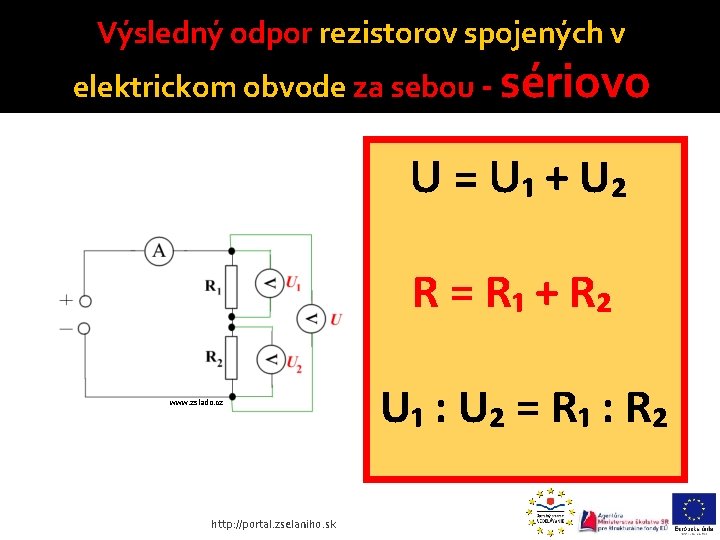

Výsledný odpor rezistorov spojených v elektrickom obvode za sebou - sériovo U = U₁ + U₂ R = R₁ + R₂ www. zslado. cz http: //portal. zselaniho. sk U₁ : U₂ = R₁ : R₂
Výsledný odpor rezistorov spojených v elektrickom obvode za sebou - sériovo sa rovná súčtu elektrických odporov jednotlivých rezistorov R = R₁ + R₂ http: //portal. zselaniho. sk
Výsledný odpor rezistorov spojených v elektrickom obvode vedľa seba - paralelne I = I₁ + I₂ 1/R = 1/R₁ + 1/R₂ R = R₁. R₂ / R₁ + R₂ www. zslado. cz http: //portal. zselaniho. sk I₁ : I₂ = R₂ : R₁
Výsledný odpor rezistorov spojených v elektrickom obvode vedľa seba - paralelne Prevrátená hodnota výsledného odporu dvoch rezistorov sa rovná súčtu prevrátených hodnôt odporov oboch rezistorov. 1/R = 1/R₁ + 1/R₂ http: //portal. zselaniho. sk
Reostat NA ZMENU PRÚDU V OBVODE AKO DELIČ NAPÄTIA POTENCIOMETER Do obvodu je zaradená časť odporového drôtu reostatu medzi svorkou A a jazdcom C. Žiarovka je pripojená paralelne k časti drôtu reostatu medzi svorkou A a jazdcom C. http: //portal. zselaniho. sk
Elektrická práca W, elektrická energia elektrické pole koná prácu W, prisudzujeme mu elektrickú energiu jednotka – joule J pri prechode elektrického prúdu vodičom konajú sily elektrického poľa elektrickú prácu http: //portal. zselaniho. sk Keď prechádza vodičom prúd I za čas t, vykoná elektrické pole prácu W: W=UIt W – elektrická práca U – elektrické napätie I – elektrický prúd t - čas
Elektrická práca v elektrotechnickej praxi sa namiesto názvu elektrická práca používa názov – spotreba elektrickej energie vyjadrená je v kilowatthodinách 1 k. W. h = 1 000. 3 600 J = = 3, 6. 10⁶ J = 3, 6 MJ Elektromer www. e-automatizacia. sk http: //portal. zselaniho. sk

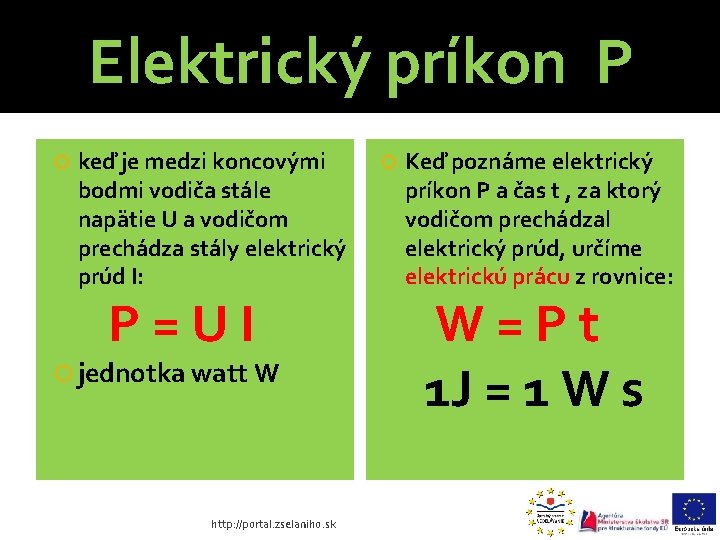

Elektrický príkon P keď je medzi koncovými bodmi vodiča stále napätie U a vodičom prechádza stály elektrický prúd I: P=UI jednotka watt W http: //portal. zselaniho. sk Keď poznáme elektrický príkon P a čas t , za ktorý vodičom prechádzal elektrický prúd, určíme elektrickú prácu z rovnice: W=Pt 1 J = 1 W s
Ďakujem za pozornosť Použitá literatúra: J. Janovič: Fyzika A pre 8. ročník ZŠ, SPN Bratislava 2002 http: //portal. zselaniho. sk
