FYS 2130 Svingninger og blger Lasse Vines 04

FYS 2130 Svingninger og bølger Lasse Vines 04. 03. 2017

Repetisjon – Interferens fra en dobbeltspalt Intensitetsfordeling: Maksima omtrent ved:

Repetisjon – Interferens fra mange spalter (optisk gitter) Intensitetsfordeling: Maksima omtrent ved:

http: //labman. phys. utk. edu/phys 222 core

Fraunhofer diffraksjon …

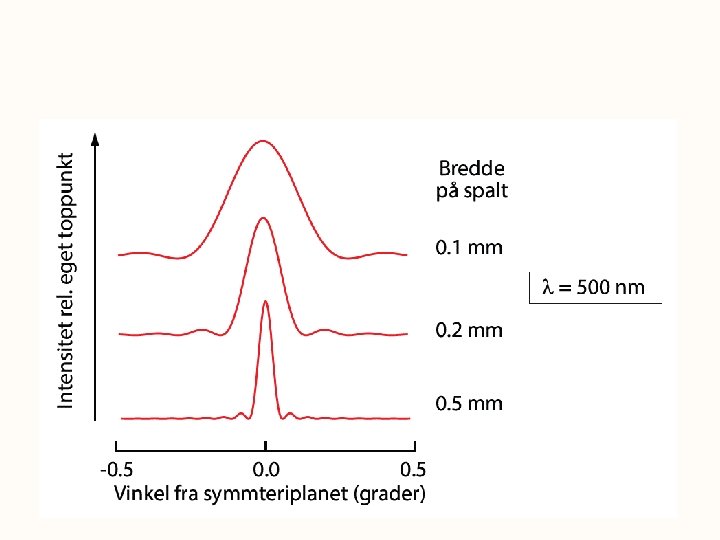

Intensitetsfordeling fra en spalt

Finnes det en grunn basert på diffraksjon for hvorfor diskanthøytaleren er mindre enn basshøytaleren?

Diffraksjon Fraunhofer diffraksjon Fresnel diffraksjon

Fjernfelt, bred spalte Fjernfelt, smal spalte Naerfelt, bred spalte Naerfelt, smal spalte

Kombinert effekt

http: //labman. phys. utk. edu/phys 222 core

Virkningsmekanismer

Diffraksjon fra et hull

Rayleighs oppløsningskriterium

Eksempel: Hubble teleskopet Diameter på primærspeilet i Hubbleteleskopet er 2. 4 m For λ= 550 nm Hva er minste avstand mellom to stjerner i Andromedagalaksen som vi kan skille med teleskopet?

Babinets prinsipp

Oppsummering • Interferens oppst[r n[r flere (koherente)b; lger vekselvirker • Diffraksjon er n[r b; lgern vekselvirker med seg selv • Diffraksjon fra en spal gir en intensitetsfordeling som en sinc/funksjon, hvor den sentrale toppen er mye st; rre en sekund’rtoppene • Bredden p[ spalten I forhold til b; lgelengden anger hvor stor smitteeffekten (diffraksjonen) er. For sirkul’re spalter er det Airy-skiven som bestemmer oppl; sningen • Rayleighs oppl; singskriterium sier noe om hvor n’rt to objekter kan ligge og vi alikevel kan skille dem • Babinets prinsipp forteller at vi f[r motsatte effecter fra en spalte og en stav, slik at summen blir lik den ikke-diffrakterte bolgen
