FX PLC FX PLC FX PLC FX PLC

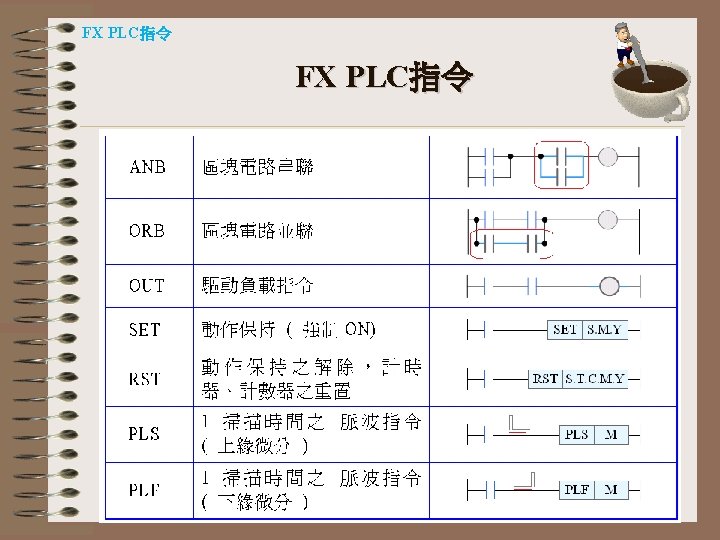

FX PLC指令

FX PLC指令

FX PLC指令

FX PLC指令

FX PLC指令

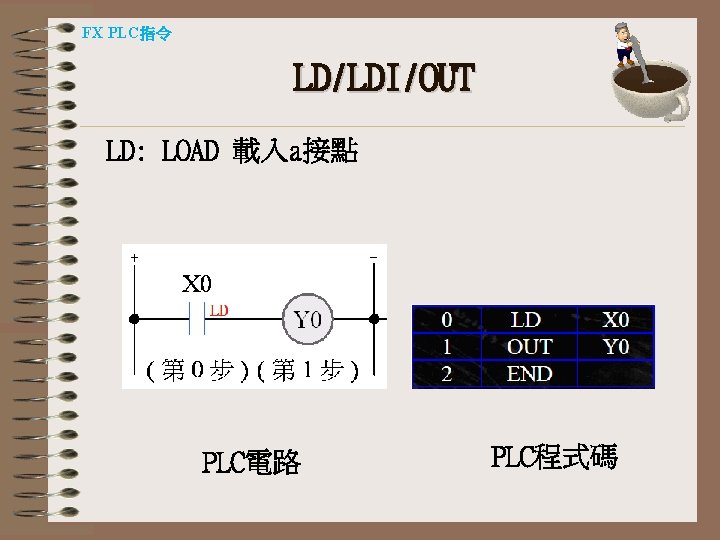

FX PLC指令 LD/LDI/OUT LD: LOAD 載入a接點 PLC電路 PLC程式碼

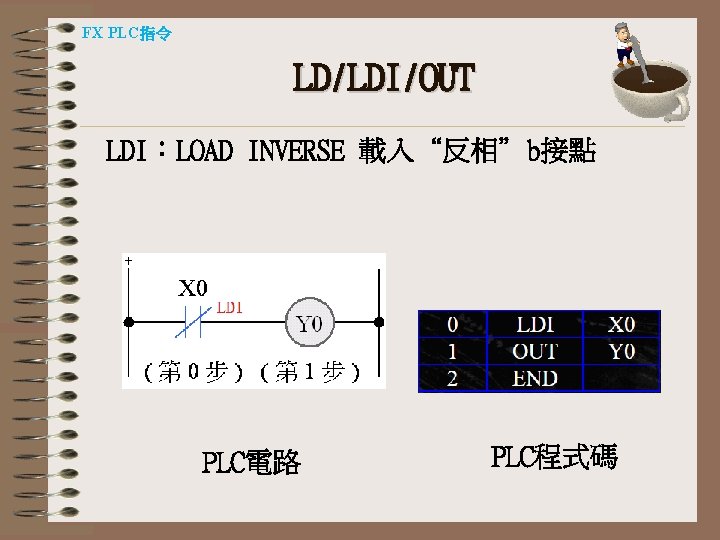

FX PLC指令 LD/LDI/OUT LDI：LOAD INVERSE 載入“反相”b接點 PLC電路 PLC程式碼

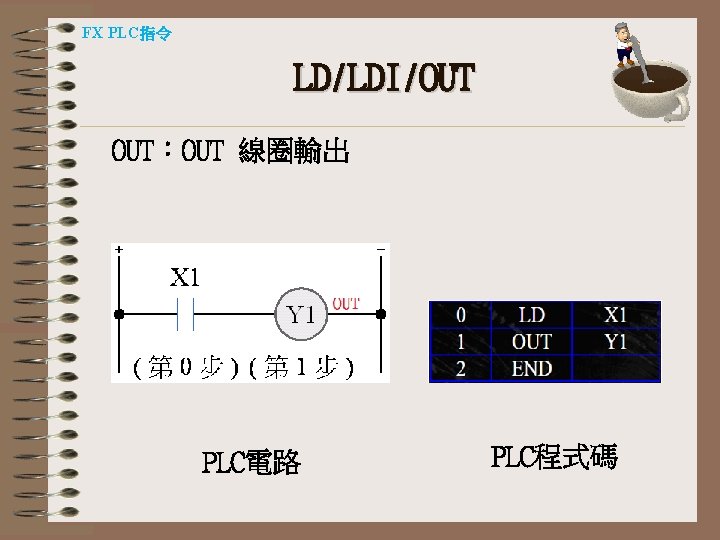

FX PLC指令 LD/LDI/OUT OUT：OUT 線圈輸出 PLC電路 PLC程式碼

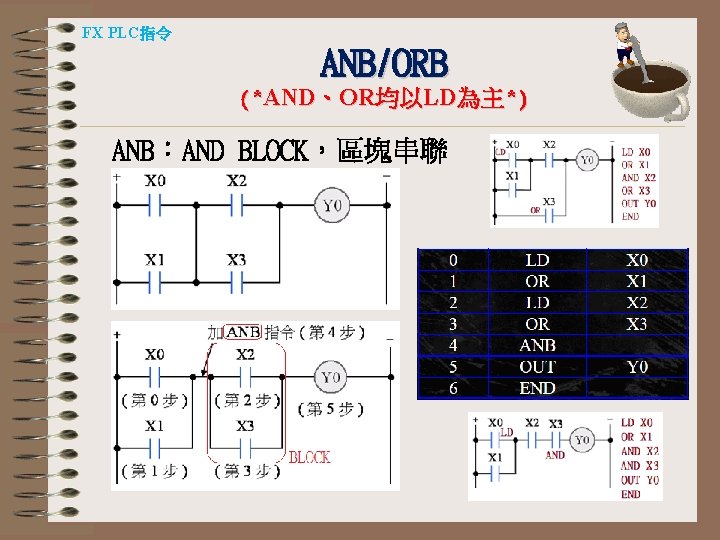

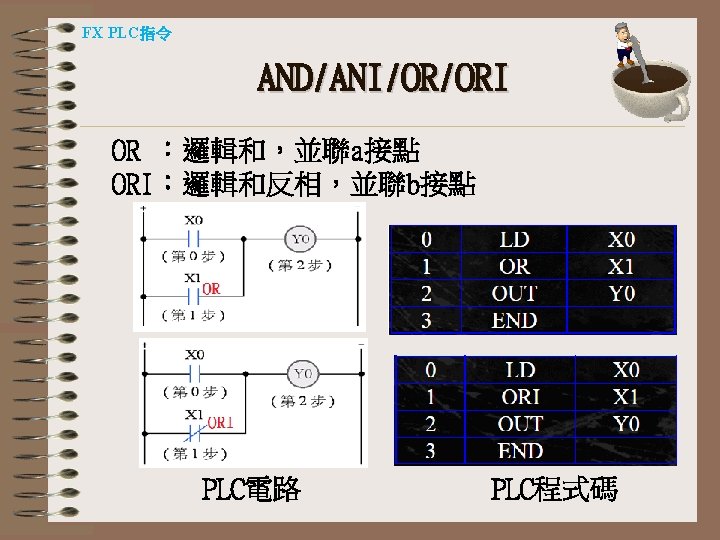

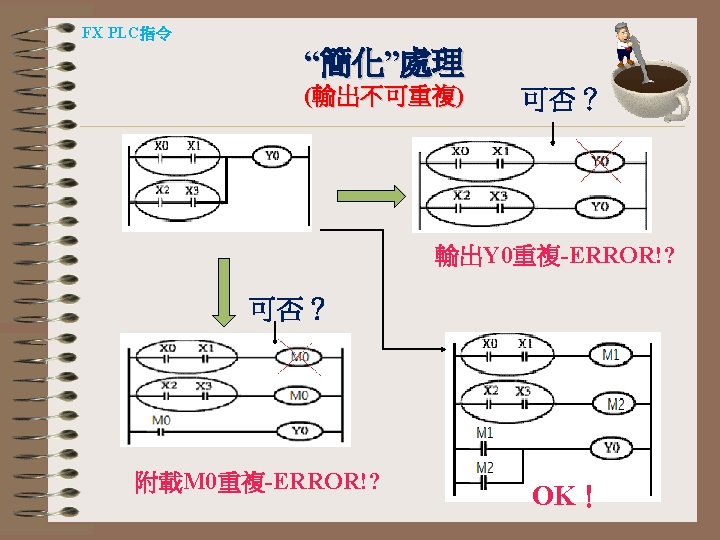

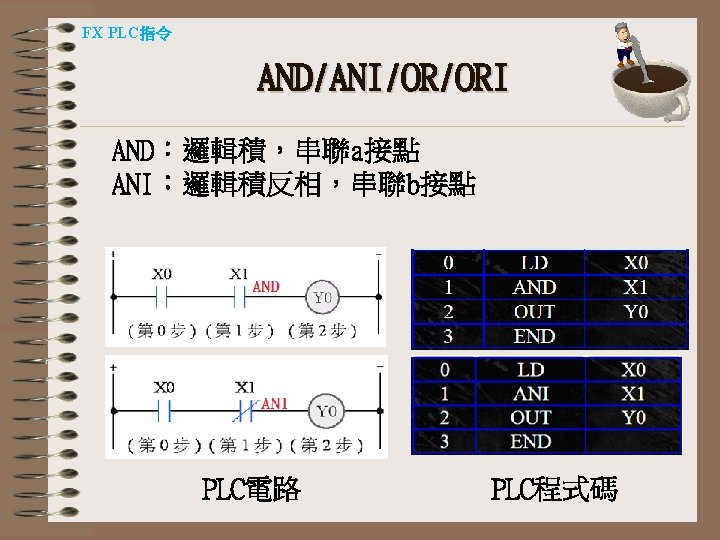

FX PLC指令 ANB/ORB (*AND、OR均以LD為主*) ANB：AND BLOCK，區塊串聯

FX PLC指令 ANB/ORB (*AND、OR均以LD為主*) ORB：OR BLOCK，區塊並聯

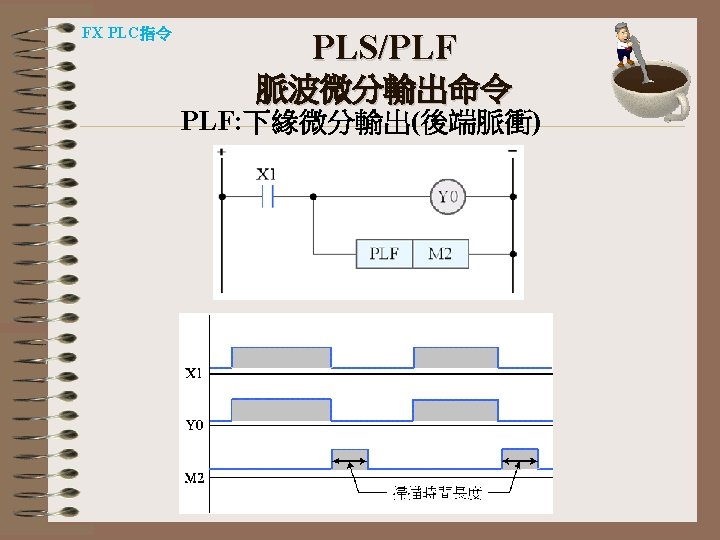

FX PLC指令 LDP/LDF(ORP/ORF) PLS/PLF 接點脈衝處理

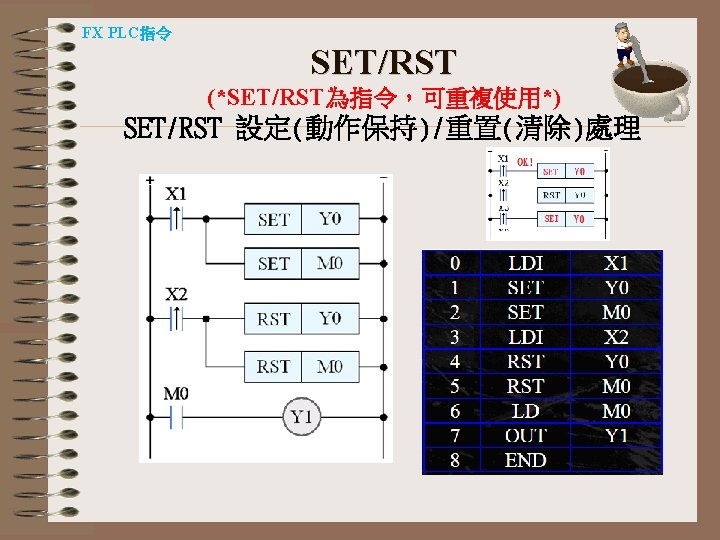

FX PLC指令 RST RESET 計時器之重置 T 246~T 249 1 ms T 250~T 255 100 ms 0 LD X 0 1 OUT T 250 SP K 120 4 LD T 250 5 OUT Y 0 6 LD X 1 7 RST T 250 9 END

FX PLC指令 RST RESET 計數器之重置 0 1 3 4 LD X 2 RST C 0 LD X 3 OUT C 0 SP K 10 7 LD C 0 8 OUT Y 1 9 END

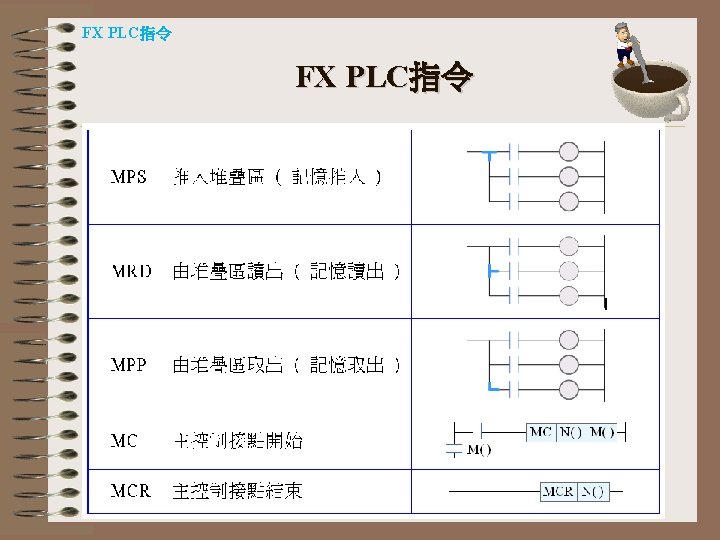

FX PLC指令 MPS/MRD/MPP

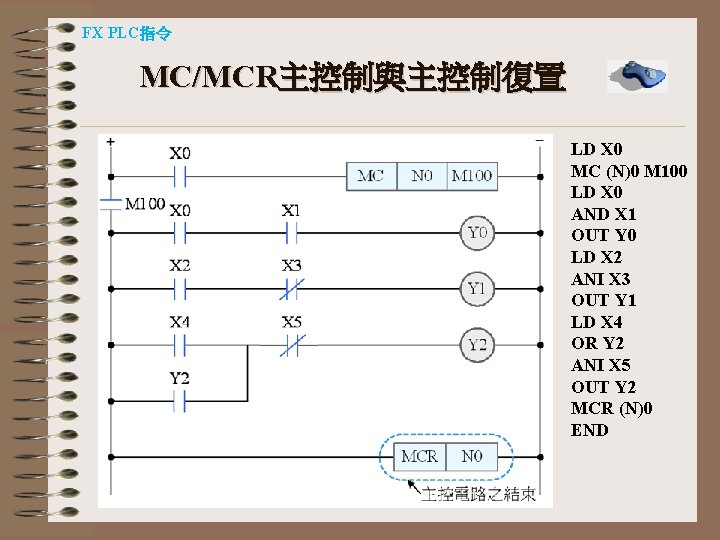

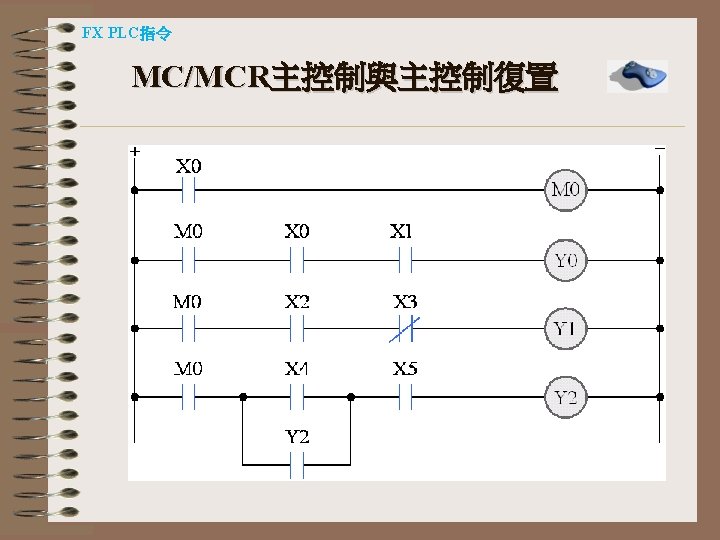

FX PLC指令 MC/MCR主控制與主控制復置 LD X 0 MC (N)0 M 100 LD X 0 AND X 1 OUT Y 0 LD X 2 ANI X 3 OUT Y 1 LD X 4 OR Y 2 ANI X 5 OUT Y 2 MCR (N)0 END

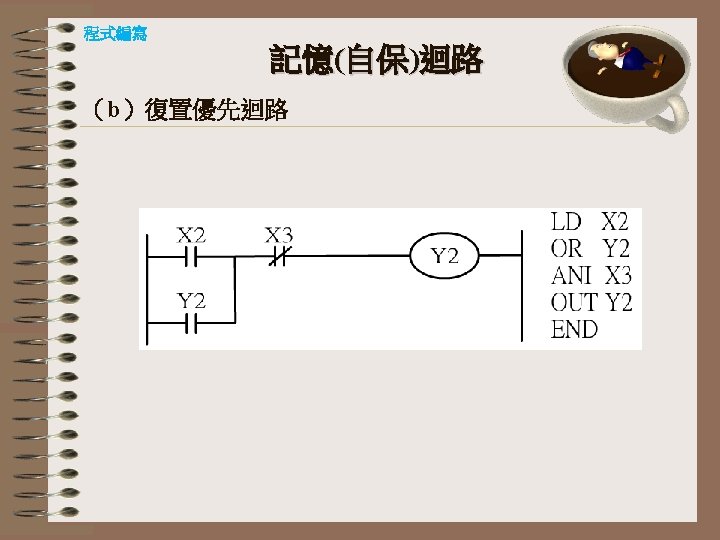

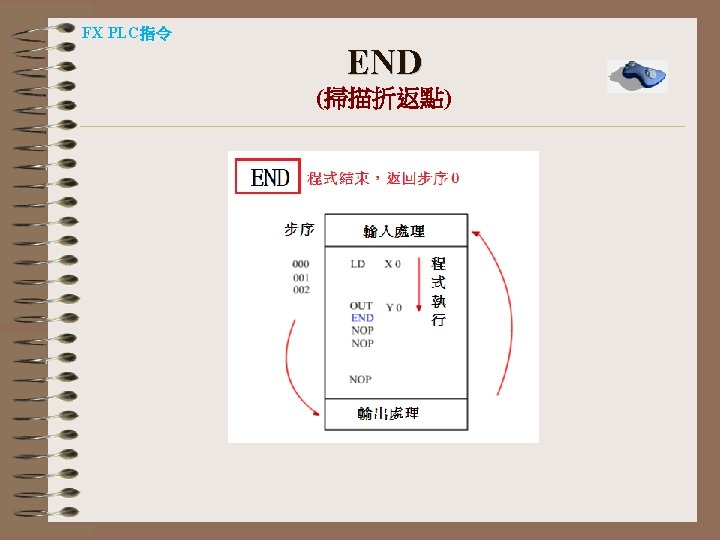

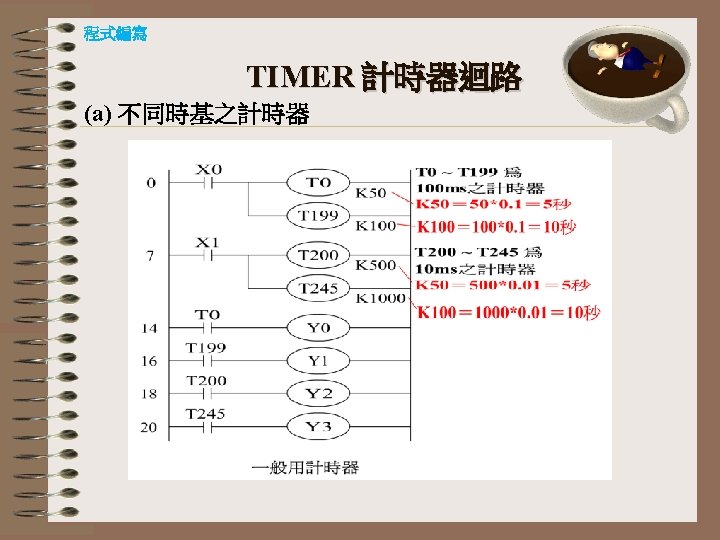

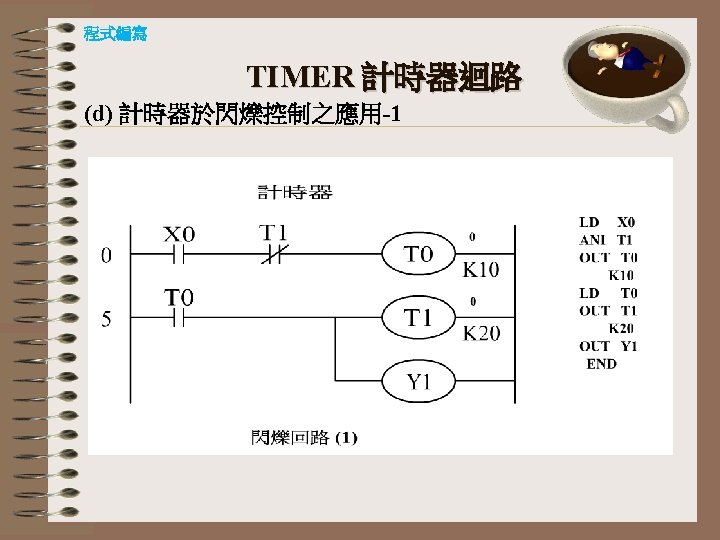

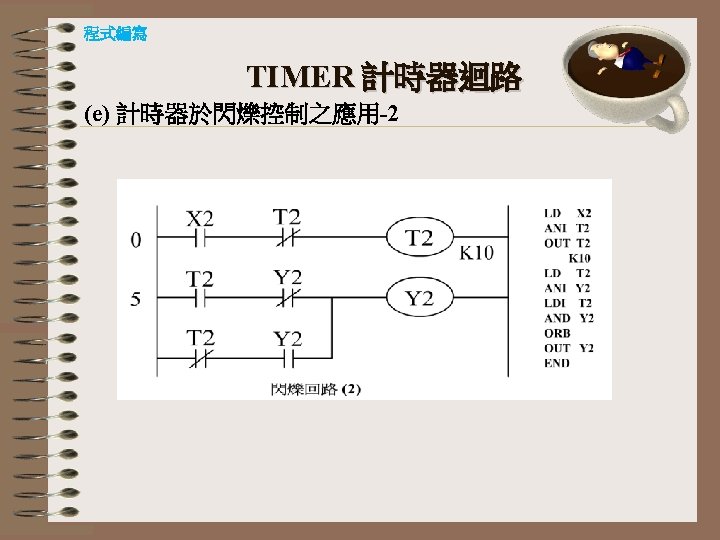

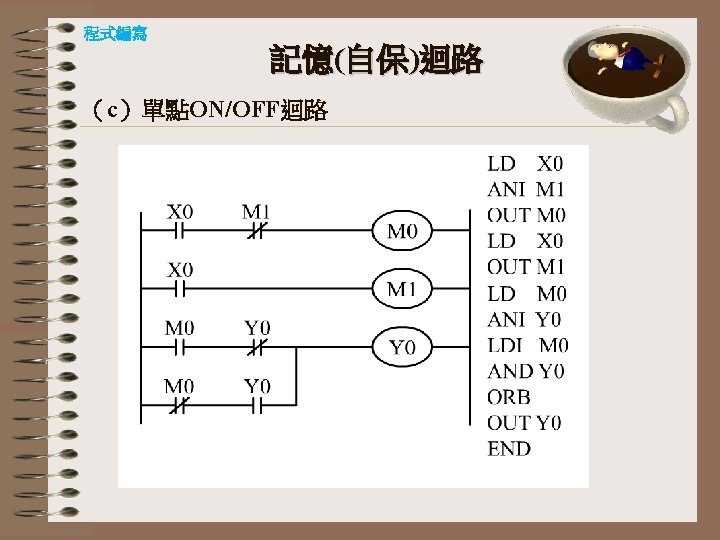

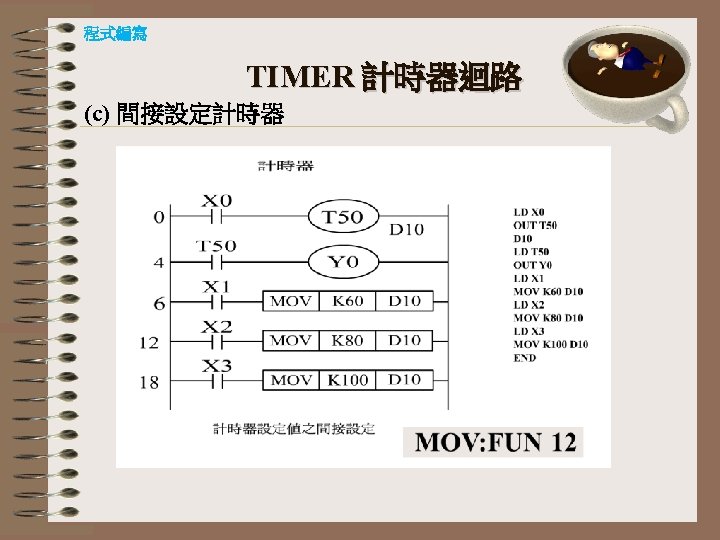

程式編寫 TIMER 計時器迴路 (f) 計時器於OFF DELAY之應用 LD X 2 ---(0) OR Y 2 ---(1) ANI T 2 OUT Y 2 ANI X 2 OUT T 2 K 20 END---(8)

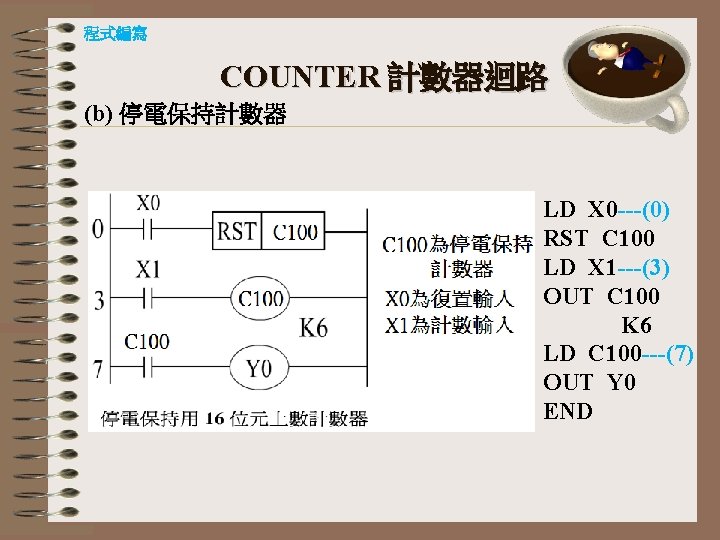

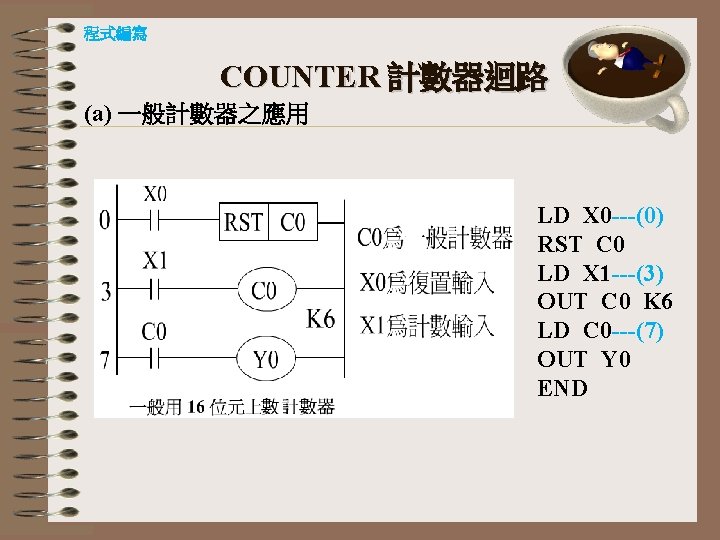

程式編寫 COUNTER 計數器迴路 (b) 停電保持計數器 LD X 0 ---(0) RST C 100 LD X 1 ---(3) OUT C 100 K 6 LD C 100 ---(7) OUT Y 0 END

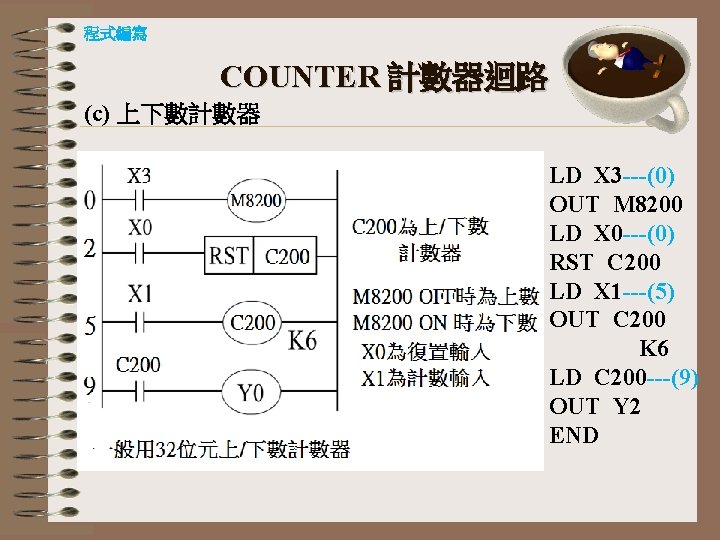

程式編寫 COUNTER 計數器迴路 (c) 上下數計數器 LD X 3 ---(0) OUT M 8200 LD X 0 ---(0) RST C 200 LD X 1 ---(5) OUT C 200 K 6 LD C 200 ---(9) OUT Y 2 END

程式編寫 COUNTER 計數器迴路 (d)停電保持上下數計數器 LD X 3 ---(0) OUT M 8220 LD X 0 ---(2) RST C 220 LD X 1 ---(5) OUT C 220 K-6 LD C 220 ---(9) OUT Y 0 END

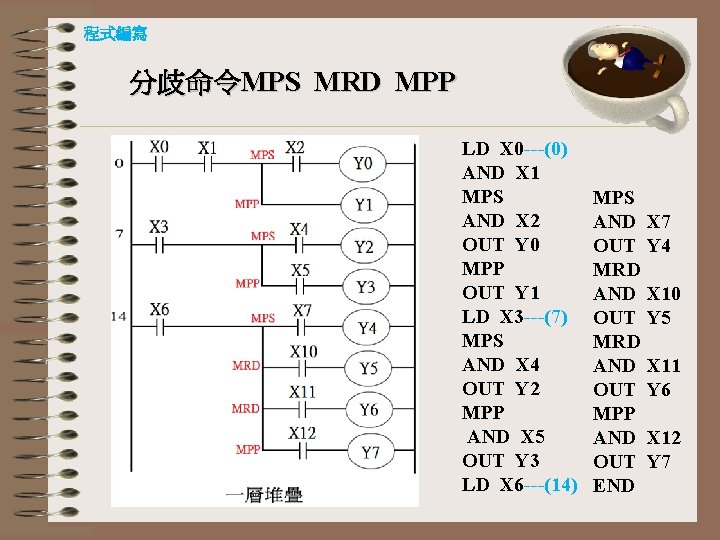

程式編寫 分歧命令MPS MRD MPP LD X 0 ---(0) AND X 1 MPS AND X 2 OUT Y 0 MPP OUT Y 1 LD X 3 ---(7) MPS AND X 4 OUT Y 2 MPP AND X 5 OUT Y 3 LD X 6 ---(14) MPS AND X 7 OUT Y 4 MRD AND X 10 OUT Y 5 MRD AND X 11 OUT Y 6 MPP AND X 12 OUT Y 7 END

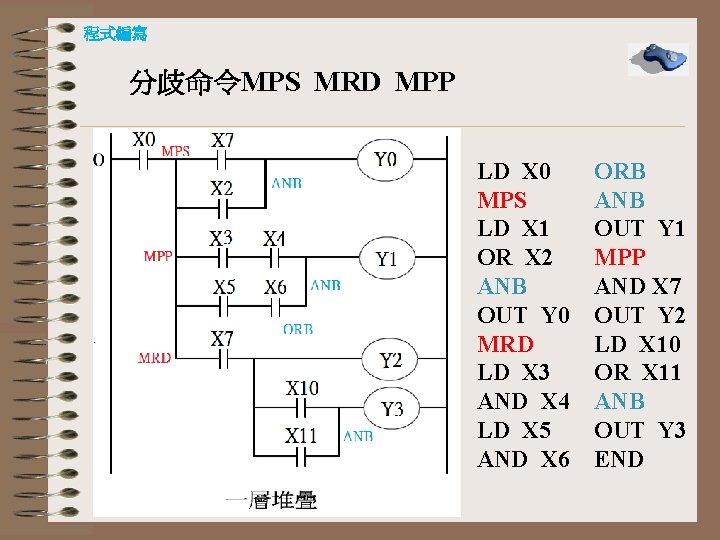

程式編寫 分歧命令MPS MRD MPP LD X 0 MPS LD X 1 OR X 2 ANB OUT Y 0 MRD LD X 3 AND X 4 LD X 5 AND X 6 ORB ANB OUT Y 1 MPP AND X 7 OUT Y 2 LD X 10 OR X 11 ANB OUT Y 3 END

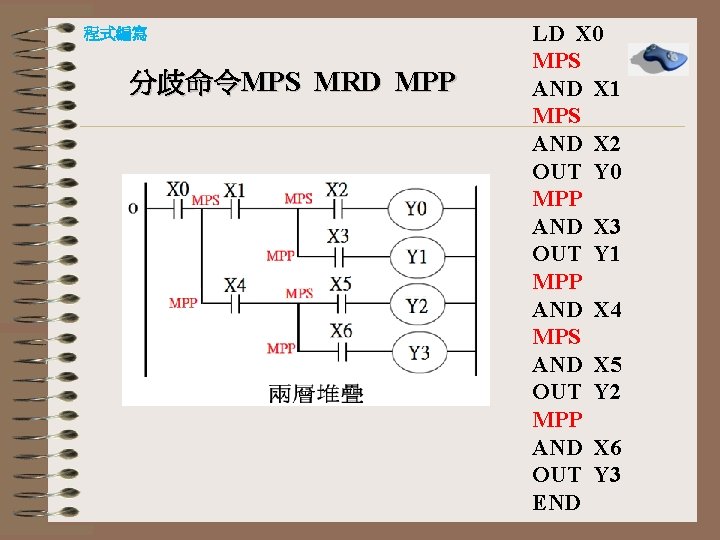

程式編寫 分歧命令MPS MRD MPP LD X 0 MPS AND X 1 MPS AND X 2 OUT Y 0 MPP AND X 3 OUT Y 1 MPP AND X 4 MPS AND X 5 OUT Y 2 MPP AND X 6 OUT Y 3 END

程式編寫 分歧命令MPS MRD MPP LD X 0 MPS AND X 1 MPS AND X 2 MPS AND X 3 MPS AND X 4 OUT Y 0 MPP OUT Y 1 MPP OUT Y 2 MPP OUT Y 3 MPP OUT Y 4 END

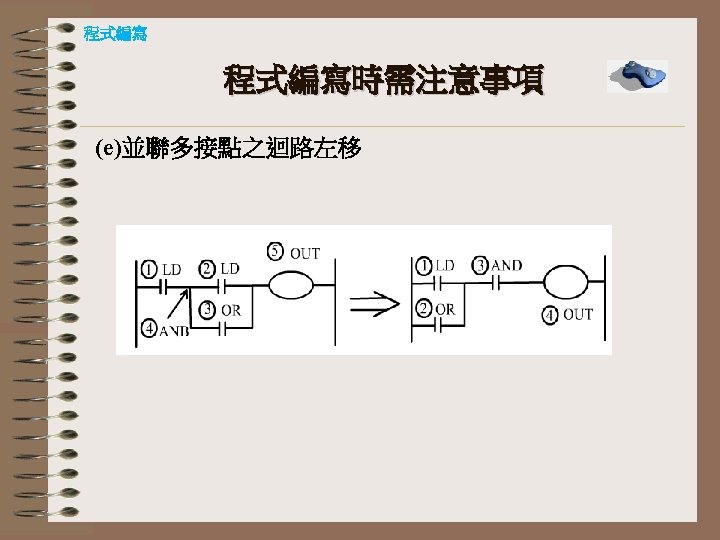

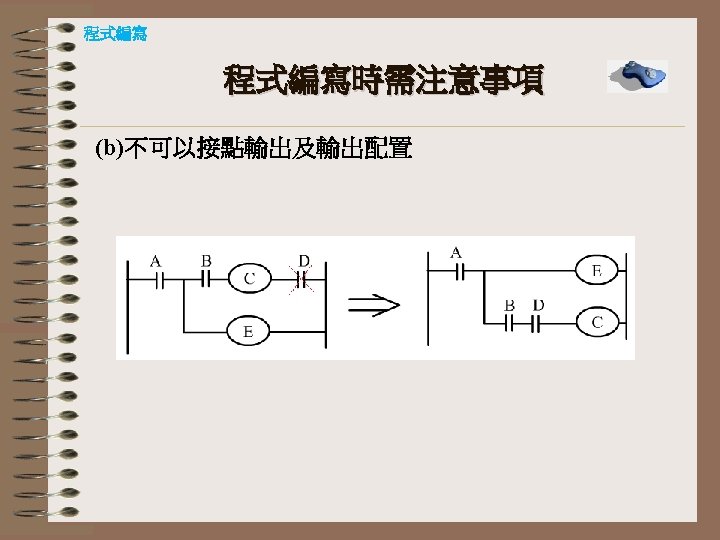

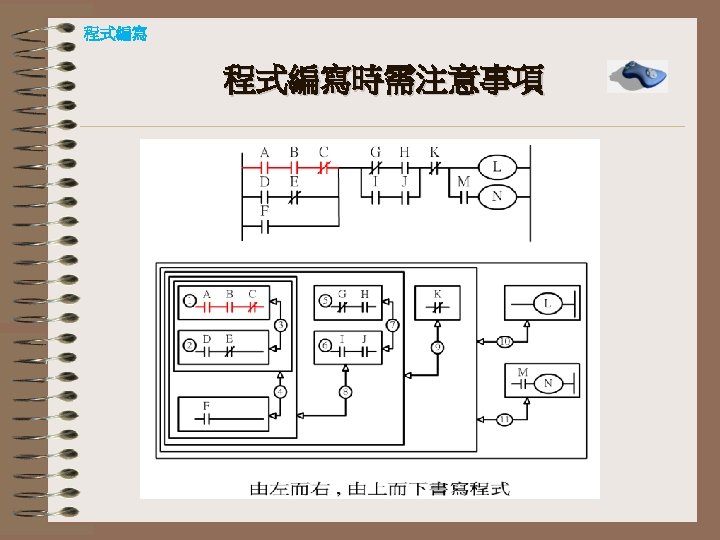

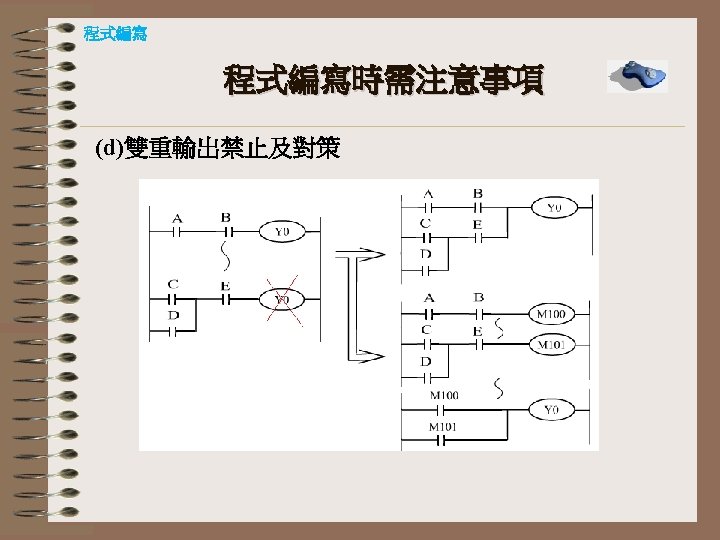

程式編寫 較佳化修改 • • • RUN ON X 0 SEE Y 4(on) ON X 1 SEE Y 3(on) ON X 2 SEE Y 2(on) ON X 3 SEE Y 1(on) ON X 4 SEE Y 0(on) 電路適度較佳化修改

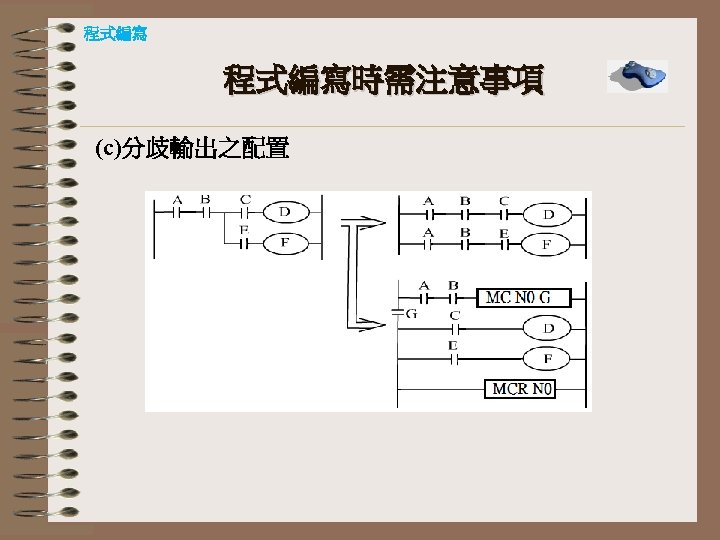

程式編寫 主控命令 MC MCR LD X 0 MC (N)0 SP M 100 LD X 1 OUT Y 1 LD X 2 OUT Y 2 MCR (N)0 END

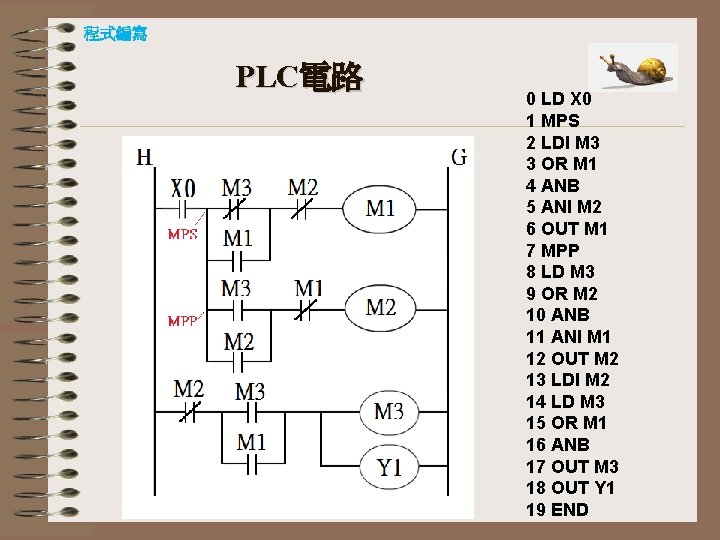

程式編寫 PLC電路 0 LD X 0 1 MPS 2 LDI M 3 3 OR M 1 4 ANB 5 ANI M 2 6 OUT M 1 7 MPP 8 LD M 3 9 OR M 2 10 ANB 11 ANI M 1 12 OUT M 2 13 LDI M 2 14 LD M 3 15 OR M 1 16 ANB 17 OUT M 3 18 OUT Y 1 19 END

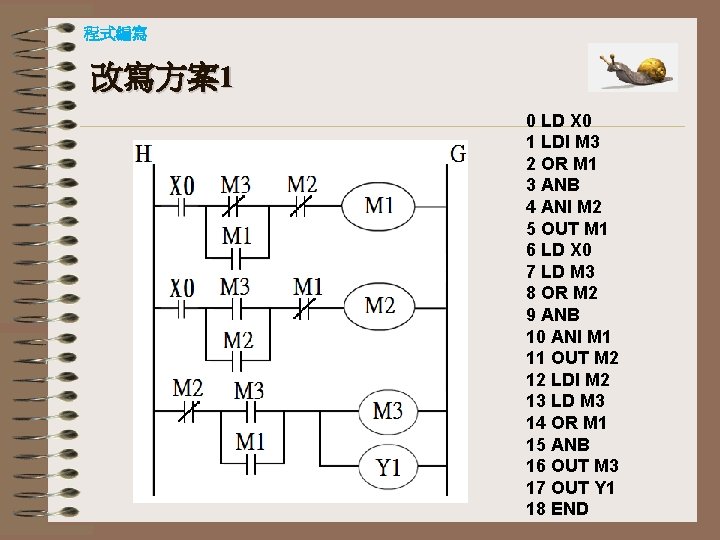

程式編寫 改寫方案1 0 LD X 0 1 LDI M 3 2 OR M 1 3 ANB 4 ANI M 2 5 OUT M 1 6 LD X 0 7 LD M 3 8 OR M 2 9 ANB 10 ANI M 1 11 OUT M 2 12 LDI M 2 13 LD M 3 14 OR M 1 15 ANB 16 OUT M 3 17 OUT Y 1 18 END

程式編寫 改寫方案2 0 LD X 0 1 MC (N)0 M 10 2 LDI M 3 3 OR M 1 4 ANI M 2 5 OUT M 1 6 LD M 3 7 OR M 2 8 ANI M 1 9 OUT M 2 10 MCR (N)0 11 LDI M 2 12 LD M 3 13 OR M 1 14 ANB 15 OUT M 3 16 OUT Y 1 17 END

程式編寫 改寫方案3 0 LDI M 3 1 OR M 1 2 AND X 0 3 ANI M 2 4 OUT M 1 5 LD M 3 6 OR M 2 7 AND X 0 8 ANI M 1 9 OUT M 2 10 LD M 3 11 OR M 1 12 ANI M 2 13 OUT M 3 14 OUT Y 1 15 END
