Funk-Alarmsystem FAS 9000 … und das Haus ist sicher

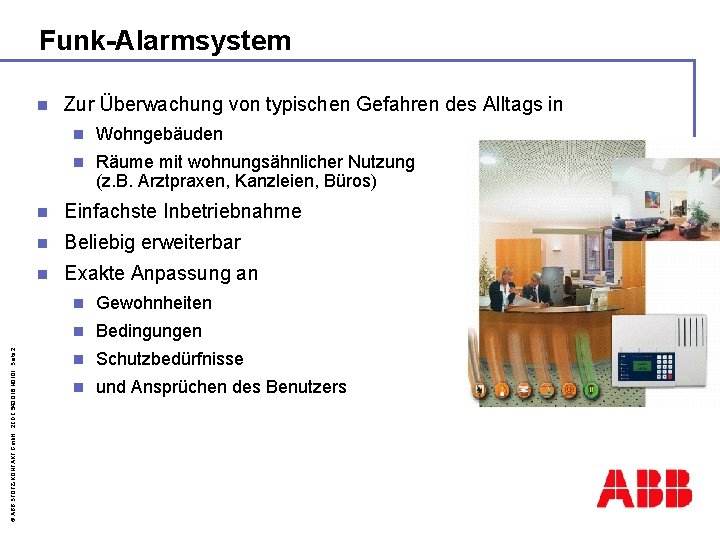

Funk-Alarmsystem © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 2 n Zur Überwachung von typischen Gefahren des Alltags in n Wohngebäuden n Räume mit wohnungsähnlicher Nutzung (z. B. Arztpraxen, Kanzleien, Büros) n Einfachste Inbetriebnahme n Beliebig erweiterbar n Exakte Anpassung an n Gewohnheiten n Bedingungen n Schutzbedürfnisse n und Ansprüchen des Benutzers

Funk-Alarmsystem FAS 9000 n n n n © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 3 n n n Sortiment FAS 9360 FAS 9111 FAS 9210 FAS 9211/12 FAS 9260 FAS 9405 FAS 9612 FAS 9611 FAS 9636 FAS 9215 FAS 9157 FAS 9152/53 FAS 9404 Funk-Alarmzentrale Bewegungsmelder Kontaktmelder Tür Kontaktmelder Fenster akustischer Glasbruchmelder Funkaußensirene mit Blitz Handsender scharf/unscharf Handsender Notruf Zusatz-Bedienteil Sockel für Brandmelder optischer Rauchmelder Thermomax-Melder Handmelder blau/rot Innensirene

Funk-Alarmsystem FAS 9000 © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 4 Eigenschaften n Vd. S angemeldet für Home-Security n Funkteil Schmalband-FM n einfachste Inbetriebnahme (Einlernbrücke) n 3 echte Bereiche (80 Melder, 3 Bedienteile) n Melderfunktionen programmierbar (Sortiment) n Schloss-Sender wie gewohnt, Technik-Melder n Grafik-Display, Menüstruktur wie L 108, 208, 840 n RS 232 für XIB (Drucker, PC, EIB, GSM) Zukunft

Funk-Alarmsystem Bewegungsmelder FAS 9000 Rauchmelder akustischer Glasbruchmelder © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 5 Kontakt. Melder Tür Außensirene mit Blitz Kontakt. Melder Fenster Handsender scharf/unscharf Notruf Zusatz. Bedienteil Alarmzentrale Handmelder

Funk-Alarmzentrale FAS 9360 n n n n © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 6 n n 80 Melder einlernbar 3 Scharfschaltbereiche 6 Sammelanzeigen Grafik-Display 15 er Tastatur Eingebaute Innensirene Frei programmierbar Eingänge für Schalteinrichtung 12 Transistorausgänge

© ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 7 FAS 9000 - Zentrale-Leiterplatte

Bewegungsmelder n n © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 8 n FAS 9111 Reichweite 10 m Öffnungswinkel ca. 90° Gehtest-LED durch Magnet aktivierbar Empfindlichkeitseinstellung incl. Batterie FAS 9919

Kontaktmelder Tür FAS 9210 Einsatz als Türmelder: Anschluss für Riegelschaltkontakt, Magnet-Reedkontakt und Glasbruchsensor n Integrierter Reedkontakt n Einsatz als Schloss-Sender: Anschluss für Schalteinrichtung, Magnet-Reedkontakt, Glasbruchsensor n Integrierter Reedkontakt © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 9 n Funktionalität wird durch Programmierung in der Zentrale festgelegt. Incl. Batterie FAS 9919

Kontaktmelder Fenster FAS 9211/12 Einsatz als Fenstermelder: Anschluss für Magnet-Reedkontakt und Glasbruchsensor n Integrierter Reedkontakt n Einsatz als Technikmelder: © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 10 n Anschluss für potentialfreien Kontakt Funktionalität wird durch Programmierung in der Zentrale festgelegt. Incl. Batterie FAS 9919

Akustischer Glasbruchmelder FAS 9260 Detektiert nahezu alle Glasarten n Montage an der gegenüberliegenden Wand oder an der Decke n Wirkradius 6 m n Incl. Batterie FAS 9919 © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 11 n

Rauchmelder FAS 9155 n n © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 12 n Optischer Rauchmelder nach dem Streulichtprinzip Integrierter Summer Test-Taste Überwachungsbereich bis 60 m² Incl. Batterie FAS 9919

© ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 13 Handmelder FAS 9152/53 n Handmelder rot Bei Aufschaltung auf Feuerwehr n Handmelder blau Zur internen Alarmierung n Incl. Batterie FAS 9919

Handsender FAS 9611/12 n Handsender scharf/unscharf FAS 9612 Für interne oder externe Schärfung © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 14 n Handsender Notruf FAS 9611 Zur sofortigen Auslösung eines Alarms

Zusatz-Bedienteil FAS 9636 Einzusetzen bei mehr als einem Sicherungsbereich n Anzeige der Gründe für Scharfschalt-Fehlversuch n Auch zur internen Scharfschaltung geeignet © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 15 n

Außensirene mit Blitz FAS 9405 n n © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 16 n Sirenenkombination im Aluminium-Gehäuse Integrierte Antenne Lautstärke > 100 d. B(A) Deckel- und Abreisskontakt Incl. Batterie FAS 9915

© ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 17 FAS 9000 - Zentrale-Bedienfeld

Einlernen von Funkteilnehmern Nach Kurzschluss der Brücke „Lernen“ erscheint Menü Hardware: 1=Anzahl Bereiche Melder lernen 2=Melder lernen 3=Bedienteile lernen 4=Alarmierung lernen 2 Bitte am Funkteilnehmer Sabotage auslösen 5=Innensirenen lernen 6=Melder löschen 7=Bedienteile löschen © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 18 8=Alarmierung löschen 9=alles löschen Melder lernen Nr. 1 PIR Melder erfolgreich Signal 125 eingelernt! 1=einlernen 2=verwerfen Alle eingelernten Funkteilnehmer gehören zunächst zu Bereich 1 1

FAS 9000 - Zentrale-Bedienung 1 Intern Schärfen 2 Melder abschalten 3 Anzeige Melder aus 4 Code eingeben/ändern zugänglich 5 Anzeige Melderstörung Mit Errichter-Code 6 Gehtest/LED-Test zugänglich 7 Alarmzähler 8 Ereignisspeicher 9 Extern schärfen 0 Zeit/Datum stellen 1 Errichter-Code 2 Sabo-Reset Ohne Bediener-Code zugänglich © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 19 Mit Bediener-Code Programmierbare Option Festprogrammiert

FAS 9000 - Zentrale-Bediener-Ebene Ohne Code 15: 55 13. Jan 2003 unscharf Codeeingabe: xxxx © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 20 1=Int. scharf 2=Melder aus 3=Anzeige Melder aus 4=Code ändern 5=Anzeige Melder-Stö. 6=LED-Test 7=Alarmzähler 8=Ereignisse 9=Ext. scharf 0=Zeit/Datum 1=int. scharf 2=Melder aus 3=Anzeige Melder aus 4=Codeeingabe 5=Anzeige Melder-Stö. 1=Eing. Err. Code 2=Sabo-Reset 2 8 10 Melder aus Nr. . . 1=Alles 2=Auszüge 1 = Zeit 2 = Datum

FAS 9000 - Zentrale-Errichter-Ebene 1=Zeit/Datum 2=Sabo-Reset 3=Test 4=Code ändern 5=Drucker 6=Service 7=Schnittstelle 8=Programmierung 9=Not-Melder aus 1 © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 21 1=Zeit 2=Datum 6 3 1=Melder alle 2=Melder einzeln 3=Sirenen 4=Blitz 5=Scharfschaltung 6=Funkverfügbarkeit 1=Service Datum 2=Tel. Nummer 7 1=XIB 2=Drucker 3=PC 8 Programmierung

FAS 9000 - Zentrale-Programmier-Ebene 1 1=Hardware 2=Zuordnung Bereiche 3=Unterbereiche 4=Meldertyp 5=Alarmierung 6=Berechtigungen 7=Anz. Bediener 8=Texte 9=Ausgänge 0=Optionen © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 22 1 1=Bereiche 2=Melder lernen 3=Bedienteile lernen 4=Alarmierung lernen 5=Innensirene lernen 6=Melder löschen 7=Bedienteile löschen 8=Alarmierung löschen 9=Alles löschen 2 1=Melder 2=Bedienteile 3 1=Hauptbereich 4 1=Einbruch 2=Verzögert 3=24 h 4=Technik 1 5=Technik 2 6=Technik 3 7=Brandmelder 8=Handmelder 9=Intern Scharf 0=Extern scharf 1=Melder aus int. 2=Melder aus ext. 3=Stiller Alarm 4=Eingangszeit 5=Kriterium 5 1=Zeit-180 2=Int. Alarm Blitz-Aus 3=Ext. nach Int. -Aus Still. Alarm-Aus

FAS 9000 - Zentrale-Programmier-Ebene 2 1=Hardware 2=Zuordnung Bereiche 3=Unterbereiche 4=Meldertyp 5=Alarmierung 6=Berechtigungen 7=Anz. Bediener 8=Texte 9=Ausgänge 0=Optionen 6 © ABB STOTZ-KONTAKT Gmb. H, 2 CDC 543 018 N 0101, Seite 23 1=Ext. scharf 2=Reset ohne Code 3=Int. scharf o. Code 4=Melder aus o. Code 5=Anz. Melder o. Code 6=Zeit/Datum Bed. 7=Sabo Bediener 7 Anzahl Bediener 1 -88 8 1=Melder 2=Bereiche 3=Bediener 4=Bedienteile 9 1=Einbruch 2=Überfall 3=Daueralarm (wie Blitz) 4=Internalarm 5=Brand 6=Scharfschaltbereit 7=Scharfschaltquittierung 8=Ext. scharf 9=Unscharf negiert 0=Störung Enter=nächste Seite 1=Funkstörung 2=Technik 1 3=Technik 2 4=Sabotage 5=Voralarm 6=Fernsteuerung 1 7=Fernsteuerung 2 8=Außer Funktion 0 1=PIR-Zeit 2=Melderausfall 3=Kontrast 4=Scharfverzögerung
