Fundamentos Físicos de la Imagen Médica José Macías Jaén Radiofísico Hospitalario Servicio de Radiofísica Hospitalaria Hospital Universitario Virgen Macarena. Sevilla
La imagen como Herramienta Objetiva 1. Imágenes Digitales. 1. 1. Concepto de imagen digital. Estructura general. 1. 2. Propiedades que determinan la calidad de la imagen. 1. 3. Formatos, (ej. BMP) 1. 4. Transformaciones geométrica. 1. 5. Ecualización geométrica. 1. 6. Algunos métodos de comparación. 1. 7. Transformaciones de niveles de grises.
La imagen como Herramienta Objetiva Concepto. Del latín, “imago”, representación visual de un objeto. . Diseño. . Pintura. . Fotografía. . Vídeo.
La imagen como Herramienta Objetiva Muestreo espacial Unidad Matricial de. Xpuntos. Y Color=f(x, y)
La imagen como Herramienta Objetiva Conjunto de Pixeles de colores. Color=g(rojo, verde, azul) Si cada componente 1 byte, el rango de cada componente va de 0 ↔ 28 – 1 y el rango de color va 0 ↔ 224 – 1. Negro → 0. Blanco → 16777215. Gris → = Peso_color
La imagen como Herramienta Objetiva Algunos parámetros sobre la calidad de la imagen. . Resolución. Contraste y latitud. Profundidad de color. Relación Señal-Ruido. Rango DInámico
La imagen como Herramienta Objetiva . Resolución Es la capacidad de distinguir los detalles espaciales finos (dpi, pixel/cm) Frecuencia de muestreo espacial.
La imagen como Herramienta Objetiva . Contraste. la diferencia relativa en intensidad entre un punto de una imagen y sus alrededores.
La imagen como Herramienta Objetiva . Profundidad de color Cantidad de bits utilizados para definir cada píxel 1 -> 8 -> 24 bits
La imagen como Herramienta Objetiva . Relación Señal/Ruido margen que hay entre la potencia de la señal que se transmite y la potencia del ruido que la corrompe. Filtros de mediana FFT …
La imagen como Herramienta Objetiva . Rango Dinámico
La imagen como Herramienta Objetiva Histograma de Color
La imagen como Herramienta Objetiva
La imagen como Herramienta Objetiva Histograma de Color
La imagen como Herramienta Objetiva
La imagen como Herramienta Objetiva Histograma de Color
La imagen como Herramienta Objetiva
La imagen como Herramienta Objetiva
La imagen como Herramienta Objetiva Formato
La imagen como Herramienta Objetiva Formato general Fichero Cabecera Datos Color Pixeles
La imagen como Herramienta Objetiva Formato Bit. Map 8 bits Cabecera Tamaño Fichero Nº Pixeles Tamaño Pixel Profundidad del color Offset datos Paleta de colores …
La imagen como Herramienta Objetiva Formato Bit. Map 8 bits Paleta de colores Color 1 Azul, Verde, Rojo Color 2 Azul, Verde, Rojo Color 3 Azul, Verde, Rojo Color 4 Azul, Verde, Rojo Colores de la paleta: 1 a 256 …
La imagen como Herramienta Objetiva Formato Bit. Map 8 bits 1º Pixel. Extremo Inferior Izdo. Datos Color Pixeles (0, 0). Extremo Superior Izdo. !!! Byte pixel 1 Byte pixel 2 Pixeles: 1 a filas x columnas Byte pixel 2 …
La imagen como Herramienta Objetiva Formato Bit. Map 24 bits Cabecera Tamaño Fichero Nº Pixeles Tamaño Pixel Profundidad del color Offset datos …
La imagen como Herramienta Objetiva Formato Bit. Map 24 bits 1º Pixel. Extremo Inferior Izdo. Datos Color Pixeles (0, 0). Extremo Superior Izdo. !!! Byte Azul pixel 1 Byte Verde pixel 1 Byte Rojo pixel 1 Pixeles: 3 a filas x columnas Byte Azul pixel 2 …
La imagen como Herramienta Objetiva Formato 1 byte: . Ocupa menor espacio. Colores de la imagen restringidos a los de la paleta. Formato 3 bytes: . No presenta paleta. . Ocupa más espacio. . Mayor versatilidad. ¡¡¡ Ambos formatos pueden representar imágenes en color !!!
La imagen como Herramienta Objetiva Dadas dos imágenes, ¿cómo evaluarlas de forma cuantitativa? Desplazamiento y giro de 3 mm en x y en y, y giro de 3º respecto al centro.

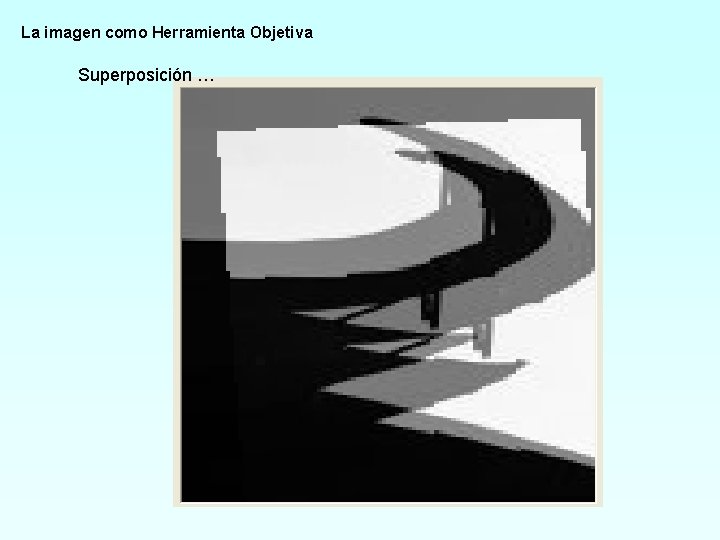

La imagen como Herramienta Objetiva Superposición …
La imagen como Herramienta Objetiva Dadas dos imágenes, ¿cómo evaluarlas de forma cuantitativa? Desplazamiento de 1 mm en y.
La imagen como Herramienta Objetiva Superposición …
La imagen como Herramienta Objetiva Transformaciones geométricas básicas (xi, yj, color) ------> (xi’, yj’, color). Desplazamientos. . Giros. . Escalados.
La imagen como Herramienta Objetiva Ecualización geométrica de ambas imágenes. Puntos Fiduciarios. Información Mutua
La imagen como Herramienta Objetiva Ecualización geométrica de ambas imágenes. Puntos Fiduciarios
La imagen como Herramienta Objetiva . Información Mutua; Histograma de solapamiento Imagen_2 Imagen_1 1 1 (0, 0) 2 2 2 3 3 3 1 1 41 4 4 2 2 52 5 5 3 3 3 4 4 4 5 5 5 Zona de Solapamiento
La imagen como Herramienta Objetiva
La imagen como Herramienta Objetiva Métodos de Comparación: . Subjetivo. Diferencias de colores. . Gamma.
La imagen como Herramienta Objetiva Métodos de Comparación: . Subjetivo
La imagen como Herramienta Objetiva Métodos de Comparación: . Diferencias de colores.
La imagen como Herramienta Objetiva Métodos de Comparación: . Diferencias de colores.
La imagen como Herramienta Objetiva Métodos de Comparación: . Gamma
La imagen como Herramienta Objetiva Métodos de Comparación: . Gamma. Establecer tolerancias geométricas y de diferencias de color Imagen_1 Imagen_2 Para todos los puntos, y en el rango geométrico, se estudia el cumplimiento o no del criterio de diferencia de color !!!
La imagen como Herramienta Objetiva Métodos de Comparación: . Gamma.
La imagen como Herramienta Objetiva Métodos de Comparación: . Gamma.
La imagen como Herramienta Objetiva Caso práctico. Verificación de un tratamiento de Radioterapia . Posicionamiento del Paciente. . Verificación dosimétrica.
La imagen como Herramienta Objetiva Caso práctico. Verificación de un tratamiento de Radioterapia
La imagen como Herramienta Objetiva Diferencia
La imagen como Herramienta Objetiva Gamma
