Fundamentos del Mantenimiento Centrado en Confiabilidad Qu es

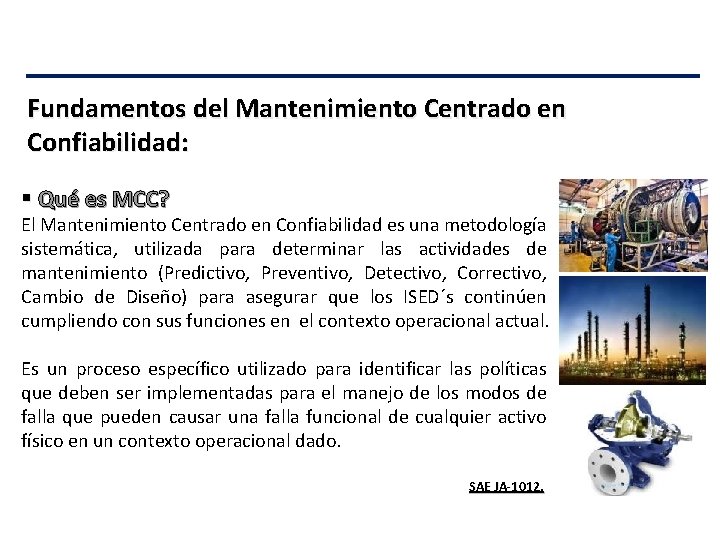

Fundamentos del Mantenimiento Centrado en Confiabilidad: § Qué es MCC? El Mantenimiento Centrado en Confiabilidad es una metodología sistemática, utilizada para determinar las actividades de mantenimiento (Predictivo, Preventivo, Detectivo, Correctivo, Cambio de Diseño) para asegurar que los ISED´s continúen cumpliendo con sus funciones en el contexto operacional actual. Es un proceso específico utilizado para identificar las políticas que deben ser implementadas para el manejo de los modos de falla que pueden causar una falla funcional de cualquier activo físico en un contexto operacional dado. SAE JA-1012. Copyright Integrity Assessment Services C. A. 2009

Fundamentos del Mantenimiento Centrado en Confiabilidad. Porqué MCC: Para fortalecer las debilidades y deficiencias de los enfoques tradicionales en el diseño de los requerimientos del mantenimiento de los ISED´s. Permitir estudiar y mitigar los riesgos del negocio con las diferentes fallas que han ocurrido y que puedan ocurrir en los ISED´s. Copyright Integrity Assessment Services C. A. 2009

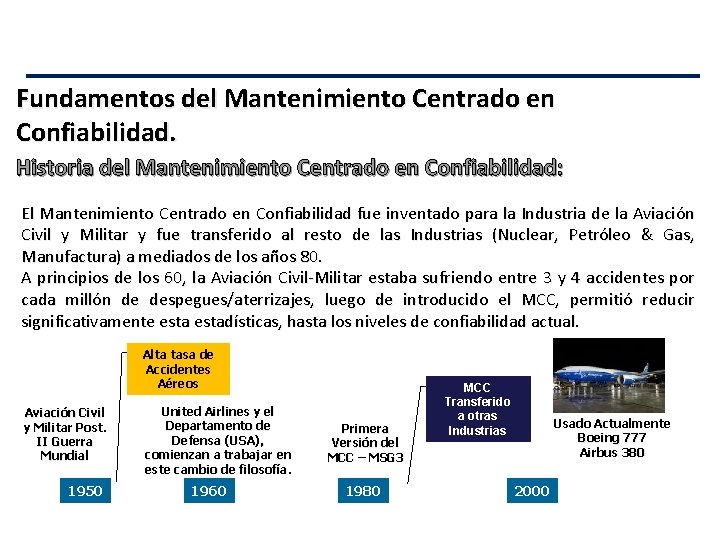

Fundamentos del Mantenimiento Centrado en Confiabilidad. Historia del Mantenimiento Centrado en Confiabilidad: El Mantenimiento Centrado en Confiabilidad fue inventado para la Industria de la Aviación Civil y Militar y fue transferido al resto de las Industrias (Nuclear, Petróleo & Gas, Manufactura) a mediados de los años 80. A principios de los 60, la Aviación Civil-Militar estaba sufriendo entre 3 y 4 accidentes por cada millón de despegues/aterrizajes, luego de introducido el MCC, permitió reducir significativamente estadísticas, hasta los niveles de confiabilidad actual. Alta tasa de Accidentes Aéreos Aviación Civil y Militar Post. II Guerra Mundial 1950 United Airlines y el Departamento de Defensa (USA), comienzan a trabajar en este cambio de filosofía. 1960 Primera Versión del MCC – MSG 3 1980 MCC Transferido a otras Industrias Usado Actualmente Boeing 777 Airbus 380 2000 Copyright Integrity Assessment Services C. A. 2009

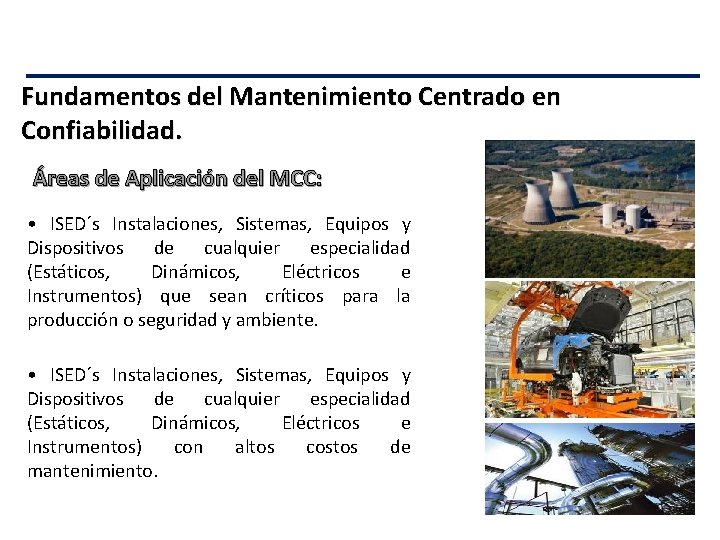

Fundamentos del Mantenimiento Centrado en Confiabilidad. Áreas de Aplicación del MCC: • ISED´s Instalaciones, Sistemas, Equipos y Dispositivos de cualquier especialidad (Estáticos, Dinámicos, Eléctricos e Instrumentos) que sean críticos para la producción o seguridad y ambiente. • ISED´s Instalaciones, Sistemas, Equipos y Dispositivos de cualquier especialidad (Estáticos, Dinámicos, Eléctricos e Instrumentos) con altos costos de mantenimiento. Copyright Integrity Assessment Services C. A. 2009

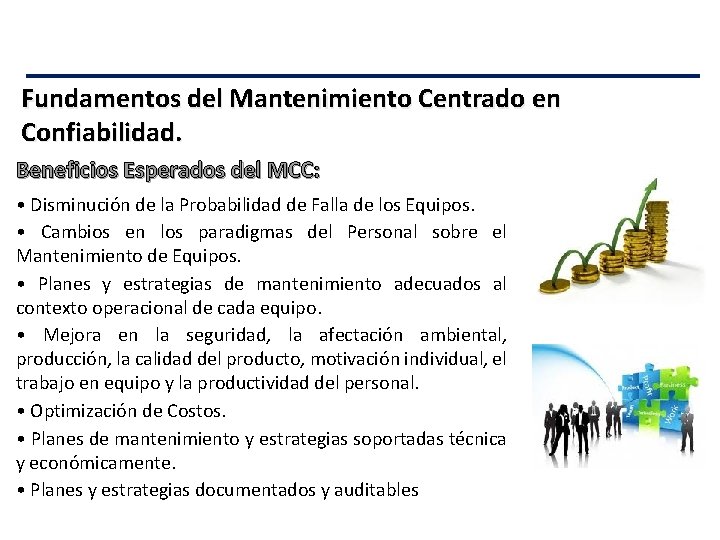

Fundamentos del Mantenimiento Centrado en Confiabilidad. Beneficios Esperados del MCC: • Disminución de la Probabilidad de Falla de los Equipos. • Cambios en los paradigmas del Personal sobre el Mantenimiento de Equipos. • Planes y estrategias de mantenimiento adecuados al contexto operacional de cada equipo. • Mejora en la seguridad, la afectación ambiental, producción, la calidad del producto, motivación individual, el trabajo en equipo y la productividad del personal. • Optimización de Costos. • Planes de mantenimiento y estrategias soportadas técnica y económicamente. • Planes y estrategias documentados y auditables Copyright Integrity Assessment Services C. A. 2009

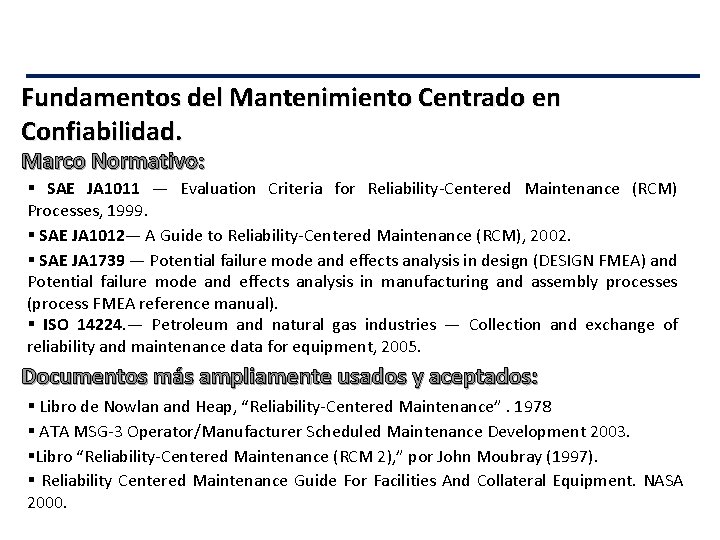

Fundamentos del Mantenimiento Centrado en Confiabilidad. Marco Normativo: § SAE JA 1011 — Evaluation Criteria for Reliability-Centered Maintenance (RCM) Processes, 1999. § SAE JA 1012— A Guide to Reliability-Centered Maintenance (RCM), 2002. § SAE JA 1739 — Potential failure mode and effects analysis in design (DESIGN FMEA) and Potential failure mode and effects analysis in manufacturing and assembly processes (process FMEA reference manual). § ISO 14224. — Petroleum and natural gas industries — Collection and exchange of reliability and maintenance data for equipment, 2005. Documentos más ampliamente usados y aceptados: § Libro de Nowlan and Heap, “Reliability-Centered Maintenance”. 1978 § ATA MSG-3 Operator/Manufacturer Scheduled Maintenance Development 2003. §Libro “Reliability-Centered Maintenance (RCM 2), ” por John Moubray (1997). § Reliability Centered Maintenance Guide For Facilities And Collateral Equipment. NASA 2000. Copyright Integrity Assessment Services C. A. 2009

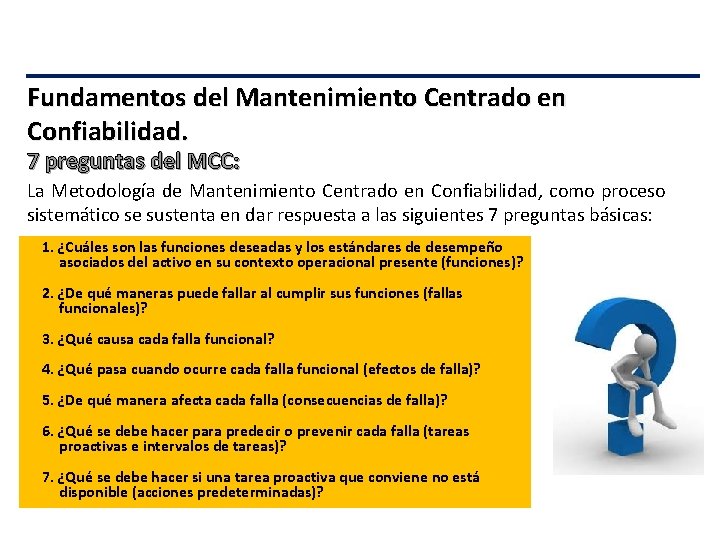

Fundamentos del Mantenimiento Centrado en Confiabilidad. 7 preguntas del MCC: La Metodología de Mantenimiento Centrado en Confiabilidad, como proceso sistemático se sustenta en dar respuesta a las siguientes 7 preguntas básicas: 1. ¿Cuáles son las funciones deseadas y los estándares de desempeño asociados del activo en su contexto operacional presente (funciones)? 2. ¿De qué maneras puede fallar al cumplir sus funciones (fallas funcionales)? 3. ¿Qué causa cada falla funcional? 4. ¿Qué pasa cuando ocurre cada falla funcional (efectos de falla)? 5. ¿De qué manera afecta cada falla (consecuencias de falla)? 6. ¿Qué se debe hacer para predecir o prevenir cada falla (tareas proactivas e intervalos de tareas)? 7. ¿Qué se debe hacer si una tarea proactiva que conviene no está disponible (acciones predeterminadas)? Copyright Integrity Assessment Services C. A. 2009

Fundamentos del Mantenimiento Centrado en Confiabilidad. Etapas del MCC: La pasos sistemáticos de la Metodología de Mantenimiento Centrado en Confiabilidad, se muestran a continuación: Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas Copyright Integrity Assessment Services C. A. 2009

Fundamentos del Mantenimiento Centrado en Confiabilidad. Información Requerida para el MCC: Para el desarrollo de los Planes de Mantenimiento de los ISED´s se requiere las siguiente información: § Delimitación del Estudio, listado de equipos, etc. § Información Técnica de los ISED´s (Data Sheet, etc). § Narrativas Operacionales. § P&ID, PFD, Diagramas Unifilares, etc. § Impactos en SHA y Producción. § Planes de Mantenimiento anteriores. § Entrevistas con el personal de Mantenimiento y Operaciones. Copyright Integrity Assessment Services C. A. 2009

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición del Contexto Operacional: Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas Copyright Integrity Assessment Services C. A. 2009

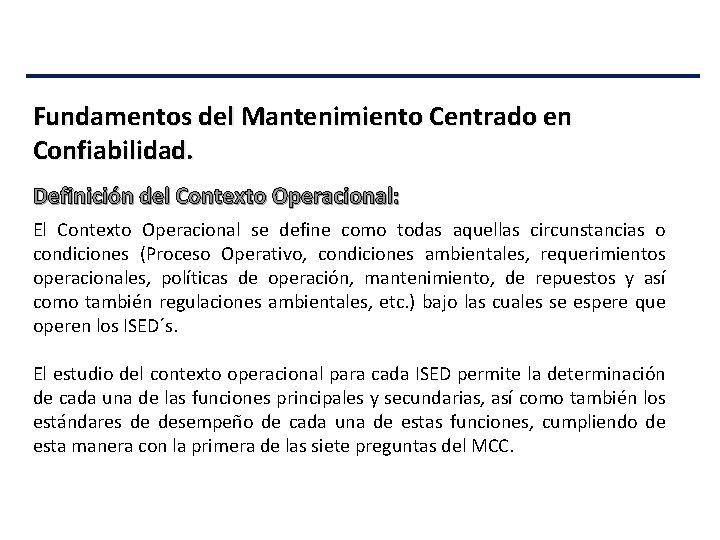

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición del Contexto Operacional: El Contexto Operacional se define como todas aquellas circunstancias o condiciones (Proceso Operativo, condiciones ambientales, requerimientos operacionales, políticas de operación, mantenimiento, de repuestos y así como también regulaciones ambientales, etc. ) bajo las cuales se espere que operen los ISED´s. El estudio del contexto operacional para cada ISED permite la determinación de cada una de las funciones principales y secundarias, así como también los estándares de desempeño de cada una de estas funciones, cumpliendo de esta manera con la primera de las siete preguntas del MCC. Copyright Integrity Assessment Services C. A. 2009

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición del Contexto Operacional. Factores del Contexto Operacional: § Perspectivas de Producción. § Ambiente de Operación. § Calidad y disposición de la materia prima. § Estándares de Desempeño. § Políticas de Operación, Mantenimiento, Repuestos, etc. § Sistema de Instrumentación y Control. § Planes de Mantenimiento actuales. § Dìsponibilidad del personal Copyright Integrity Assessment Services C. A. 2009

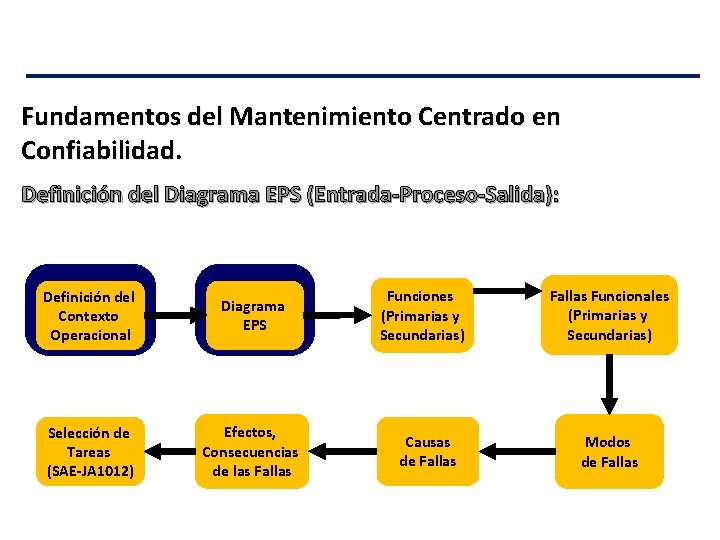

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición del Diagrama EPS (Entrada-Proceso-Salida): Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas Copyright Integrity Assessment Services C. A. 2009

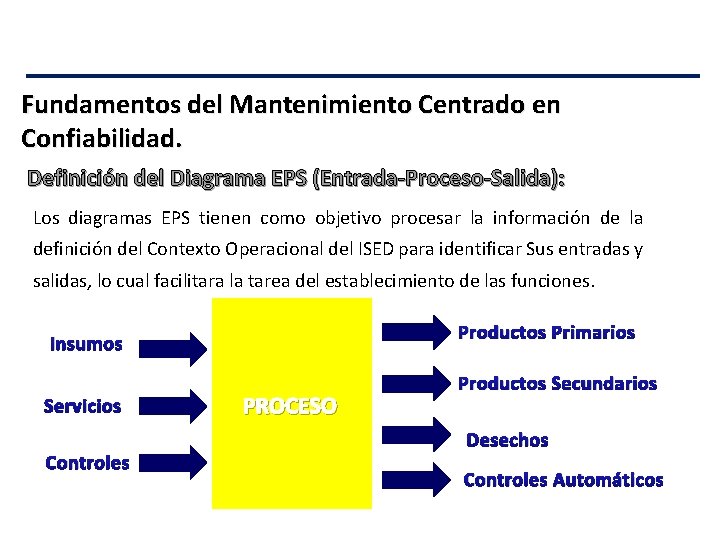

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición del Diagrama EPS (Entrada-Proceso-Salida): Los diagramas EPS tienen como objetivo procesar la información de la definición del Contexto Operacional del ISED para identificar Sus entradas y salidas, lo cual facilitara la tarea del establecimiento de las funciones. Productos Primarios Insumos Servicios Controles PROCESO Productos Secundarios Desechos Controles Automáticos Copyright Integrity Assessment Services C. A. 2009

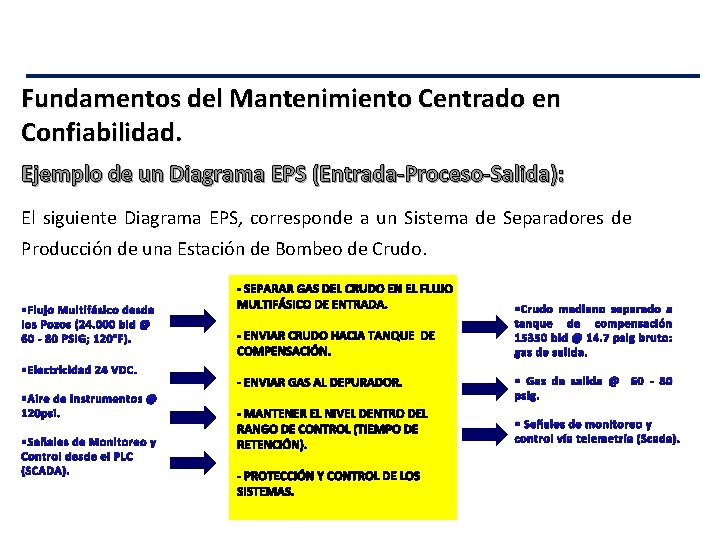

Fundamentos del Mantenimiento Centrado en Confiabilidad. Ejemplo de un Diagrama EPS (Entrada-Proceso-Salida): El siguiente Diagrama EPS, corresponde a un Sistema de Separadores de Producción de una Estación de Bombeo de Crudo. § Flujo Multifásico desde los Pozos (24. 000 bld @ 60 - 80 PSIG; 120°F). § Electricidad 24 VDC. § Aire de Instrumentos @ 120 psi. § Señales de Monitoreo y Control desde el PLC (SCADA). § Crudo mediano separado a tanque de compensación 15350 bld @ 14. 7 psig bruto: gas de salida. § Gas de salida @ 60 - 80 psig. § Señales de monitoreo y control vía telemetría (Scada). Copyright Integrity Assessment Services C. A. 2009

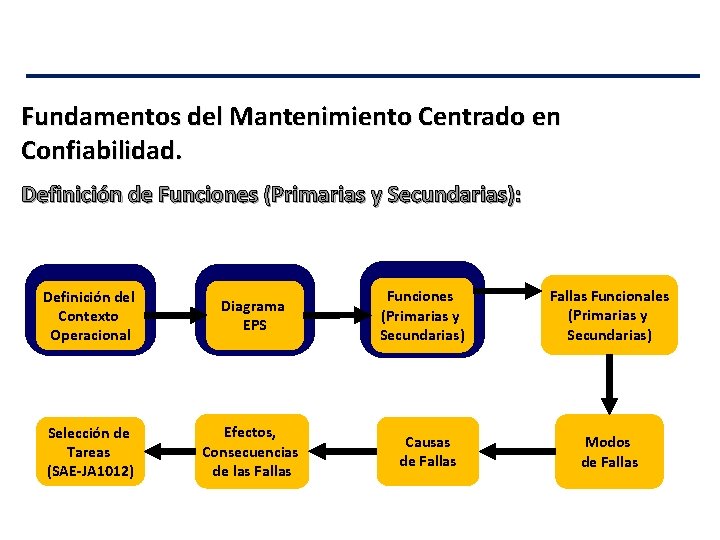

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Funciones (Primarias y Secundarias): Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas Copyright Integrity Assessment Services C. A. 2009

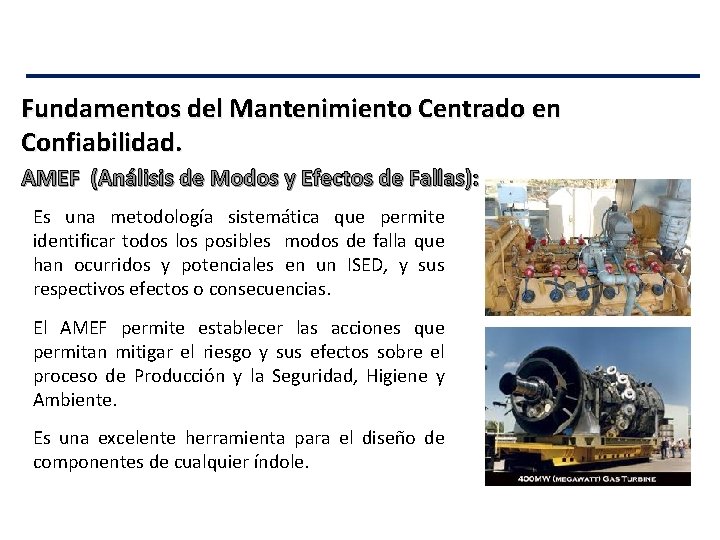

Fundamentos del Mantenimiento Centrado en Confiabilidad. AMEF (Análisis de Modos y Efectos de Fallas): Es una metodología sistemática que permite identificar todos los posibles modos de falla que han ocurridos y potenciales en un ISED, y sus respectivos efectos o consecuencias. El AMEF permite establecer las acciones que permitan mitigar el riesgo y sus efectos sobre el proceso de Producción y la Seguridad, Higiene y Ambiente. Es una excelente herramienta para el diseño de componentes de cualquier índole. Copyright Integrity Assessment Services C. A. 2009

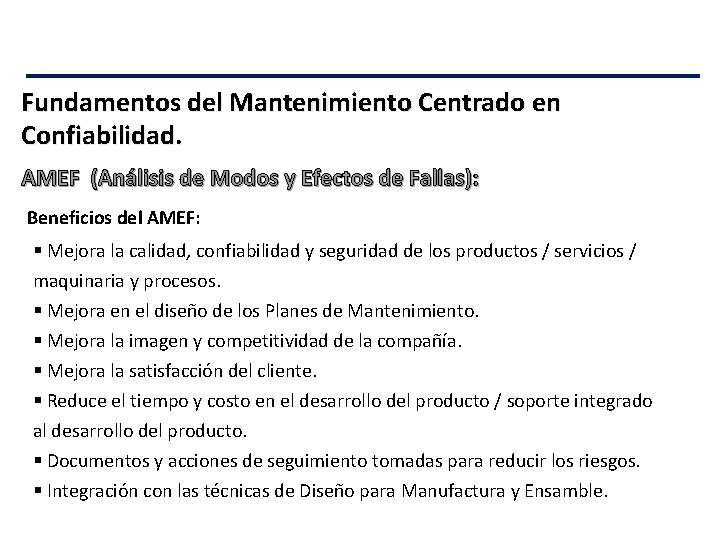

Fundamentos del Mantenimiento Centrado en Confiabilidad. AMEF (Análisis de Modos y Efectos de Fallas): Beneficios del AMEF: § Mejora la calidad, confiabilidad y seguridad de los productos / servicios / maquinaria y procesos. § Mejora en el diseño de los Planes de Mantenimiento. § Mejora la imagen y competitividad de la compañía. § Mejora la satisfacción del cliente. § Reduce el tiempo y costo en el desarrollo del producto / soporte integrado al desarrollo del producto. § Documentos y acciones de seguimiento tomadas para reducir los riesgos. § Integración con las técnicas de Diseño para Manufactura y Ensamble. Copyright Integrity Assessment Services C. A. 2009

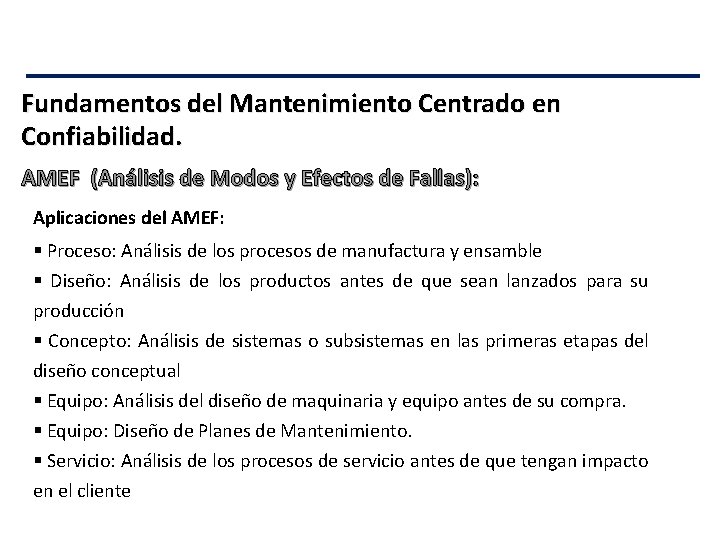

Fundamentos del Mantenimiento Centrado en Confiabilidad. AMEF (Análisis de Modos y Efectos de Fallas): Aplicaciones del AMEF: § Proceso: Análisis de los procesos de manufactura y ensamble § Diseño: Análisis de los productos antes de que sean lanzados para su producción § Concepto: Análisis de sistemas o subsistemas en las primeras etapas del diseño conceptual § Equipo: Análisis del diseño de maquinaria y equipo antes de su compra. § Equipo: Diseño de Planes de Mantenimiento. § Servicio: Análisis de los procesos de servicio antes de que tengan impacto en el cliente Copyright Integrity Assessment Services C. A. 2009

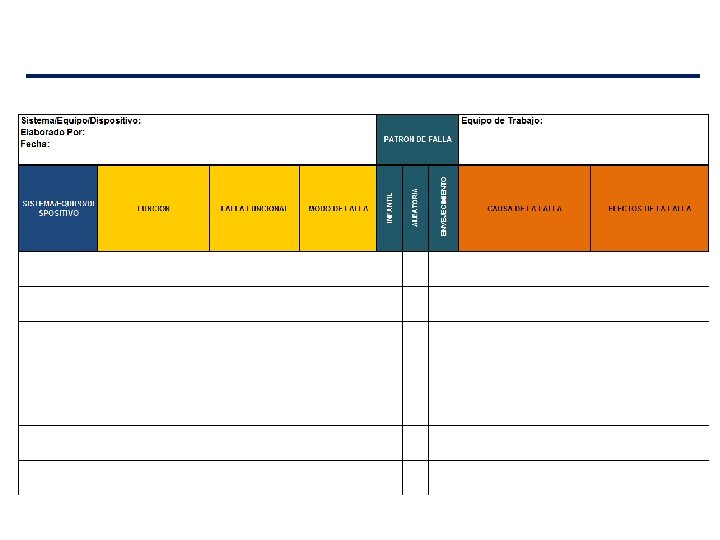

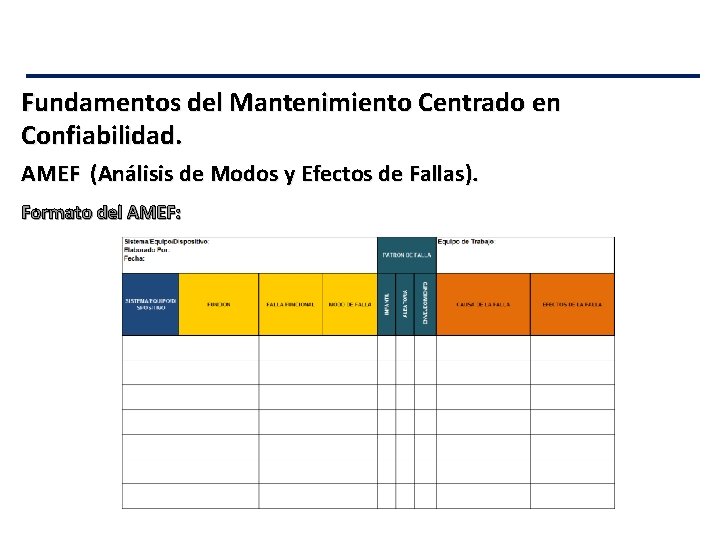

Fundamentos del Mantenimiento Centrado en Confiabilidad. AMEF (Análisis de Modos y Efectos de Fallas). Formato del AMEF: Copyright Integrity Assessment Services C. A. 2009

Copyright Integrity Assessment Services C. A. 2009

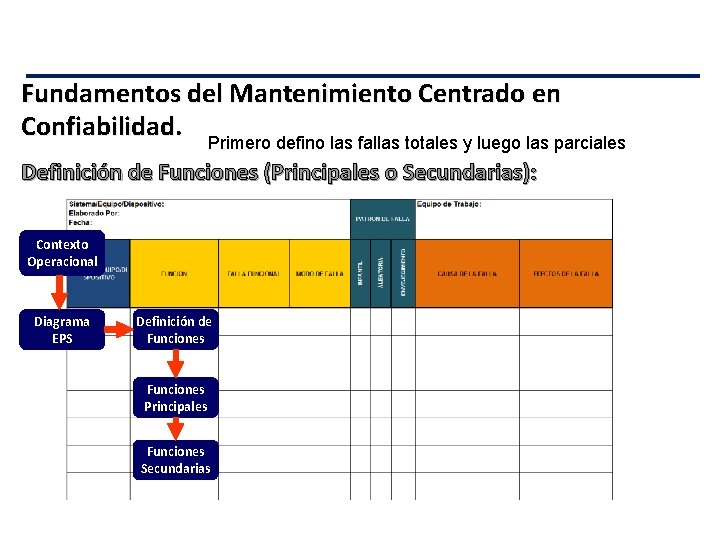

Fundamentos del Mantenimiento Centrado en Confiabilidad. Primero defino las fallas totales y luego las parciales Definición de Funciones (Principales o Secundarias): Contexto Operacional Diagrama EPS Definición de Funciones Principales Funciones Secundarias Copyright Integrity Assessment Services C. A. 2009

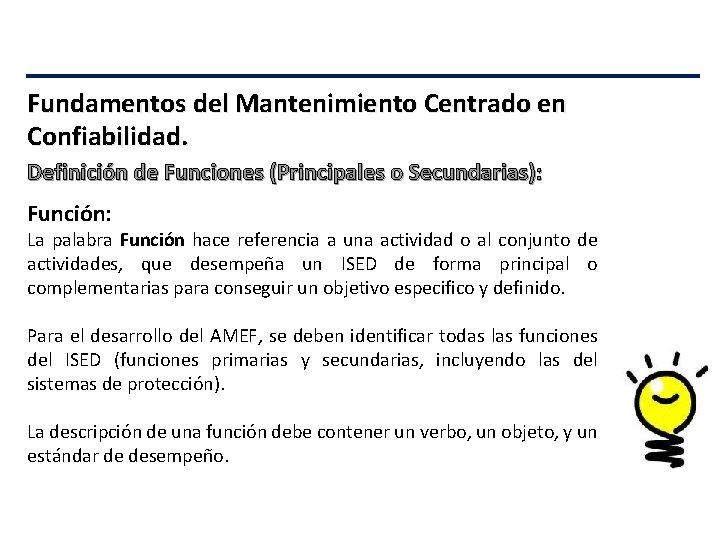

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Funciones (Principales o Secundarias): Función: La palabra Función hace referencia a una actividad o al conjunto de actividades, que desempeña un ISED de forma principal o complementarias para conseguir un objetivo especifico y definido. Para el desarrollo del AMEF, se deben identificar todas las funciones del ISED (funciones primarias y secundarias, incluyendo las del sistemas de protección). La descripción de una función debe contener un verbo, un objeto, y un estándar de desempeño. Copyright Integrity Assessment Services C. A. 2009

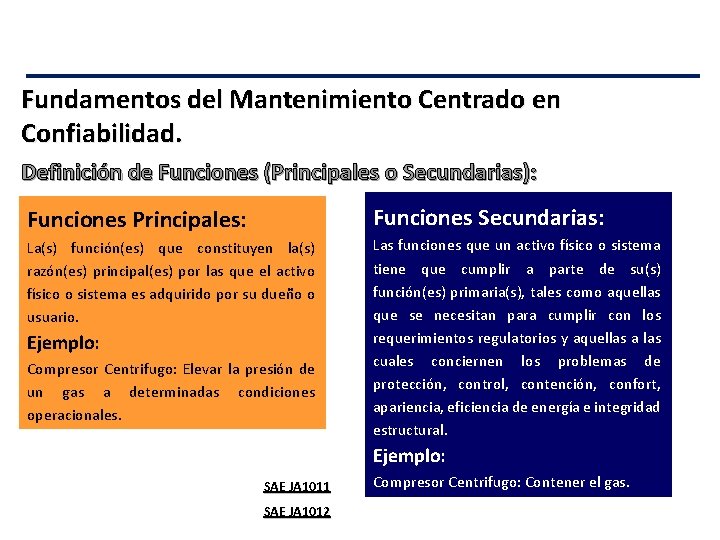

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Funciones (Principales o Secundarias): Funciones Principales: Funciones Secundarias: La(s) función(es) que constituyen la(s) razón(es) principal(es) por las que el activo físico o sistema es adquirido por su dueño o usuario. Las funciones que un activo físico o sistema tiene que cumplir a parte de su(s) función(es) primaria(s), tales como aquellas que se necesitan para cumplir con los requerimientos regulatorios y aquellas a las cuales conciernen los problemas de protección, control, contención, confort, apariencia, eficiencia de energía e integridad estructural. Ejemplo: Compresor Centrifugo: Elevar la presión de un gas a determinadas condiciones operacionales. Ejemplo: SAE JA 1011 Compresor Centrifugo: Contener el gas. SAE JA 1012 Copyright Integrity Assessment Services C. A. 2009

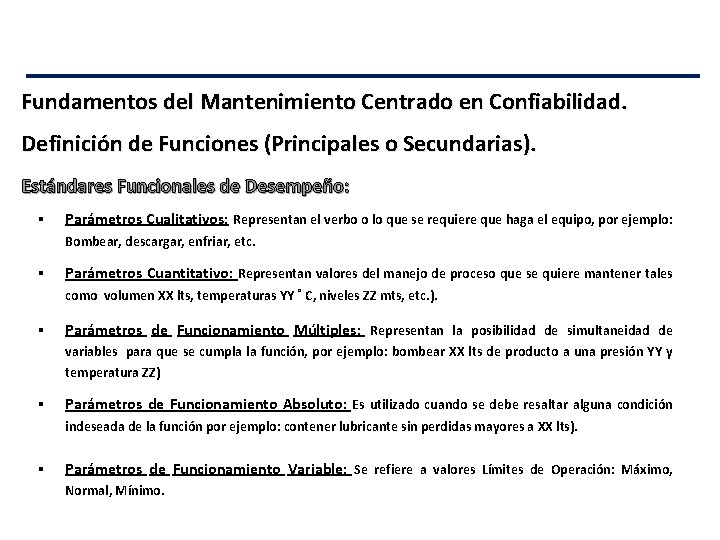

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Funciones (Principales o Secundarias). Estándares Funcionales de Desempeño: § Parámetros Cualitativos: Representan el verbo o lo que se requiere que haga el equipo, por ejemplo: Bombear, descargar, enfriar, etc. § Parámetros Cuantitativo: Representan valores del manejo de proceso que se quiere mantener tales como volumen XX lts, temperaturas YY ˚ C, niveles ZZ mts, etc. ). § Parámetros de Funcionamiento Múltiples: Representan la posibilidad de simultaneidad de variables para que se cumpla la función, por ejemplo: bombear XX lts de producto a una presión YY y temperatura ZZ) § Parámetros de Funcionamiento Absoluto: Es utilizado cuando se debe resaltar alguna condición indeseada de la función por ejemplo: contener lubricante sin perdidas mayores a XX lts). § Parámetros de Funcionamiento Variable: Se refiere a valores Límites de Operación: Máximo, Normal, Mínimo. Copyright Integrity Assessment Services C. A. 2009

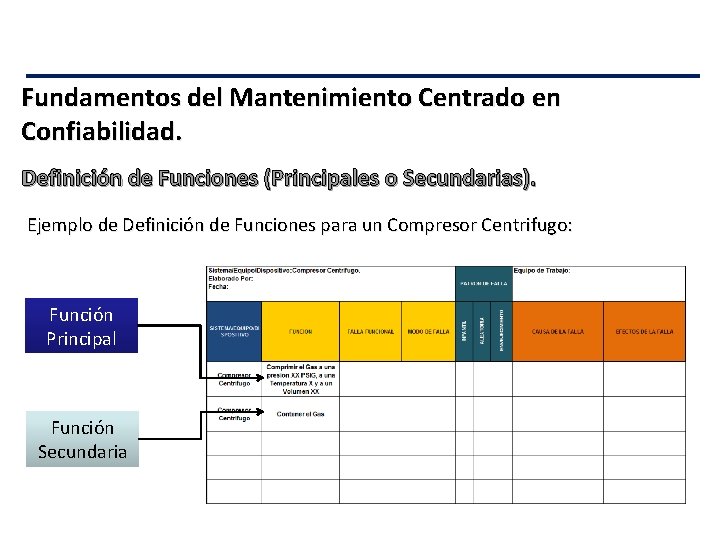

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Funciones (Principales o Secundarias). Ejemplo de Definición de Funciones para un Compresor Centrifugo: Función Principal Función Secundaria Copyright Integrity Assessment Services C. A. 2009

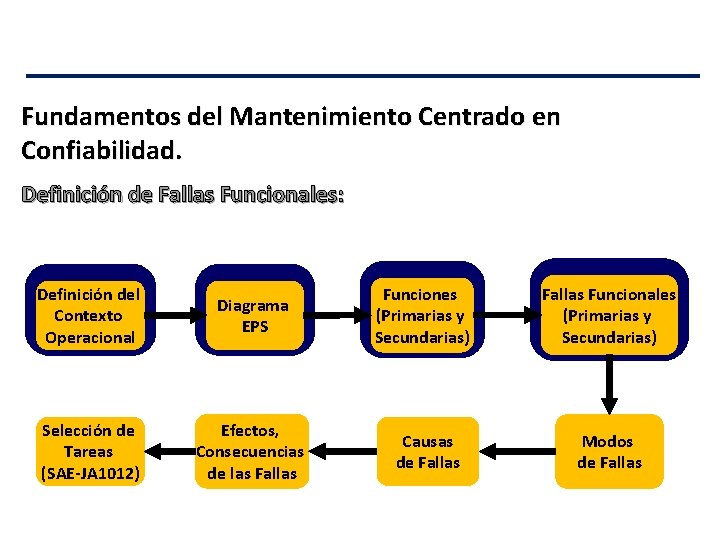

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Fallas Funcionales: Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas Copyright Integrity Assessment Services C. A. 2009

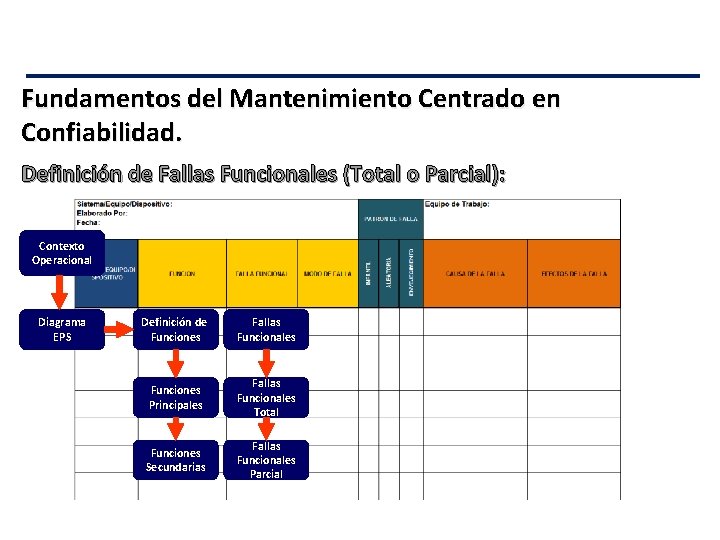

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Fallas Funcionales (Total o Parcial): Contexto Operacional Diagrama EPS Definición de Funciones Fallas Funcionales Funciones Principales Fallas Funcionales Total Funciones Secundarias Fallas Funcionales Parcial Copyright Integrity Assessment Services C. A. 2009

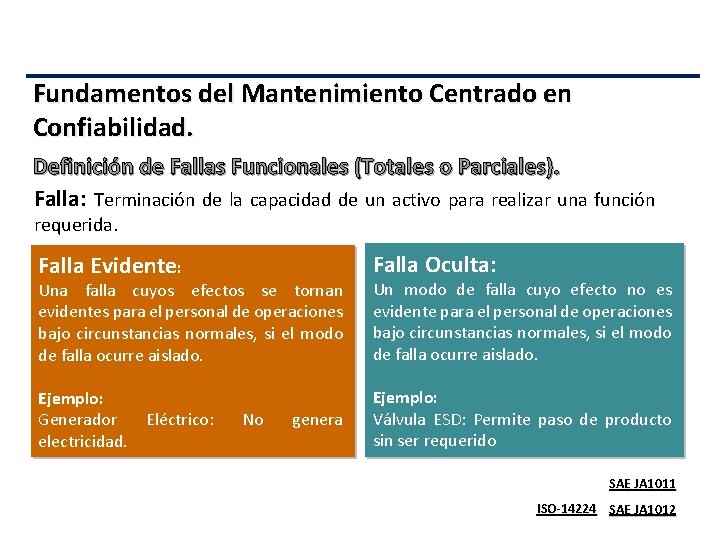

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Fallas Funcionales (Totales o Parciales). Falla: Terminación de la capacidad de un activo para realizar una función requerida. Falla Evidente: Falla Oculta: Una falla cuyos efectos se tornan evidentes para el personal de operaciones bajo circunstancias normales, si el modo de falla ocurre aislado. Un modo de falla cuyo efecto no es evidente para el personal de operaciones bajo circunstancias normales, si el modo de falla ocurre aislado. Ejemplo: Generador Eléctrico: electricidad. Ejemplo: Válvula ESD: Permite paso de producto sin ser requerido No genera SAE JA 1011 ISO-14224 SAE JA 1012 Copyright Integrity Assessment Services C. A. 2009

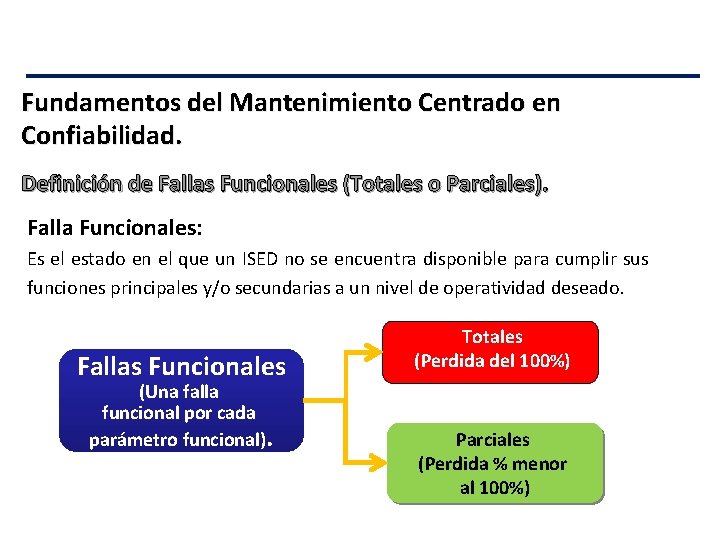

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Fallas Funcionales (Totales o Parciales). Falla Funcionales: Es el estado en el que un ISED no se encuentra disponible para cumplir sus funciones principales y/o secundarias a un nivel de operatividad deseado. Fallas Funcionales (Una falla funcional por cada parámetro funcional). Totales (Perdida del 100%) Parciales (Perdida % menor al 100%) Copyright Integrity Assessment Services C. A. 2009

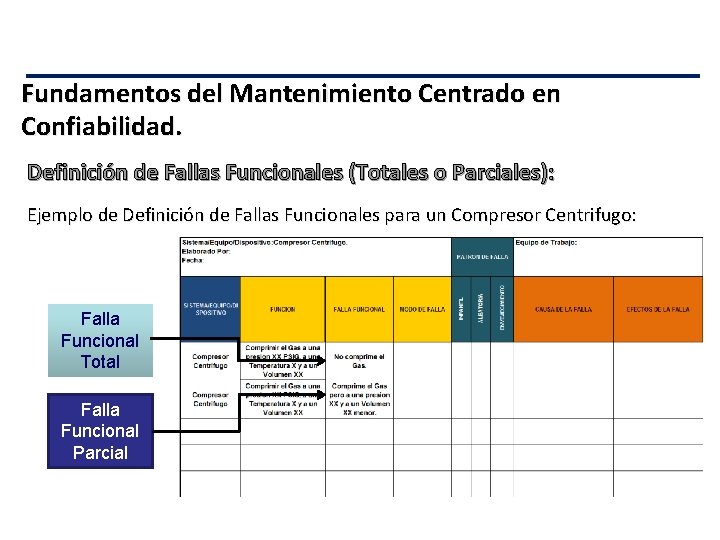

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Fallas Funcionales (Totales o Parciales): Ejemplo de Definición de Fallas Funcionales para un Compresor Centrifugo: Falla Funcional Total Falla Funcional Parcial Copyright Integrity Assessment Services C. A. 2009

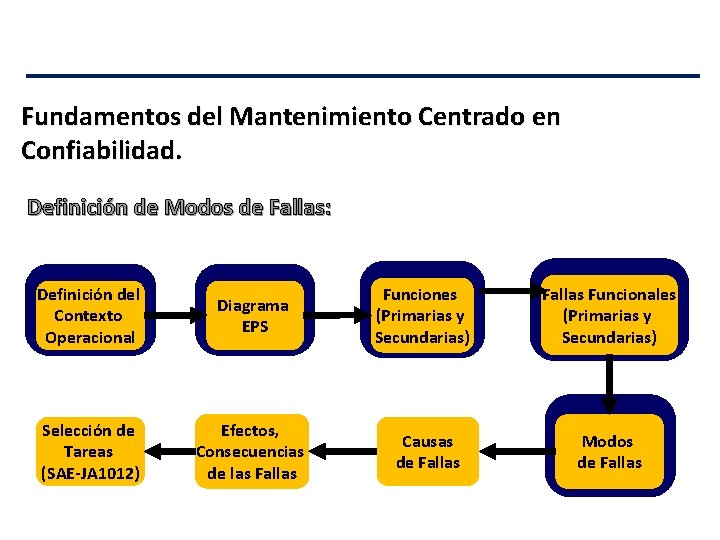

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Modos de Fallas: Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas Copyright Integrity Assessment Services C. A. 2009

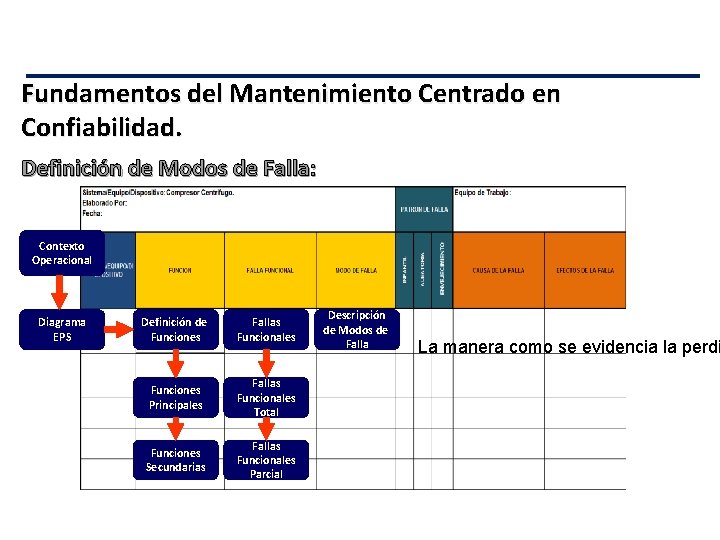

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Modos de Falla: Contexto Operacional Diagrama EPS Definición de Funciones Fallas Funcionales Funciones Principales Fallas Funcionales Total Funciones Secundarias Fallas Funcionales Parcial Descripción de Modos de Falla La manera como se evidencia la perdi Copyright Integrity Assessment Services C. A. 2009

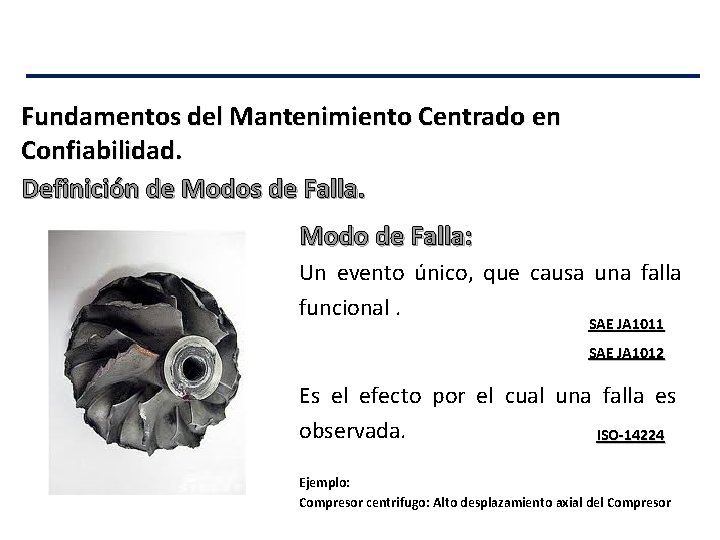

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Modos de Falla. Modo de Falla: Un evento único, que causa una falla funcional. SAE JA 1011 SAE JA 1012 Es el efecto por el cual una falla es observada. ISO-14224 Ejemplo: Compresor centrifugo: Alto desplazamiento axial del Compresor Copyright Integrity Assessment Services C. A. 2009

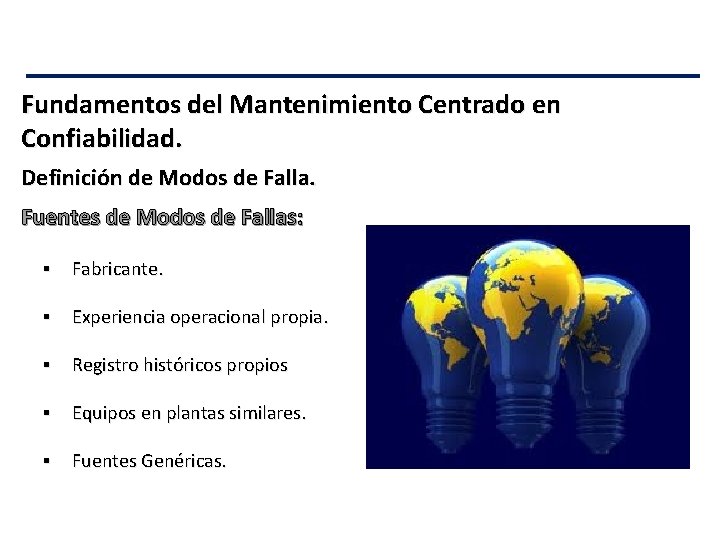

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Modos de Falla. Fuentes de Modos de Fallas: § Fabricante. § Experiencia operacional propia. § Registro históricos propios § Equipos en plantas similares. § Fuentes Genéricas. Copyright Integrity Assessment Services C. A. 2009

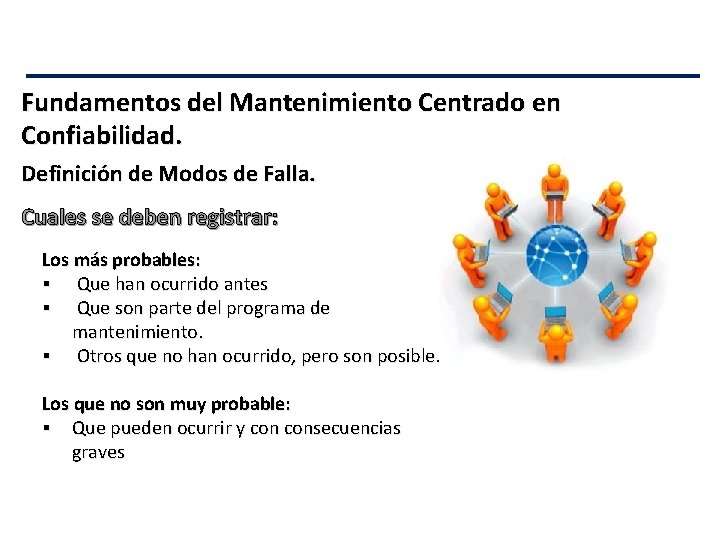

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Modos de Falla. Cuales se deben registrar: Los más probables: § Que han ocurrido antes § Que son parte del programa de mantenimiento. § Otros que no han ocurrido, pero son posible. Los que no son muy probable: § Que pueden ocurrir y consecuencias graves Copyright Integrity Assessment Services C. A. 2009

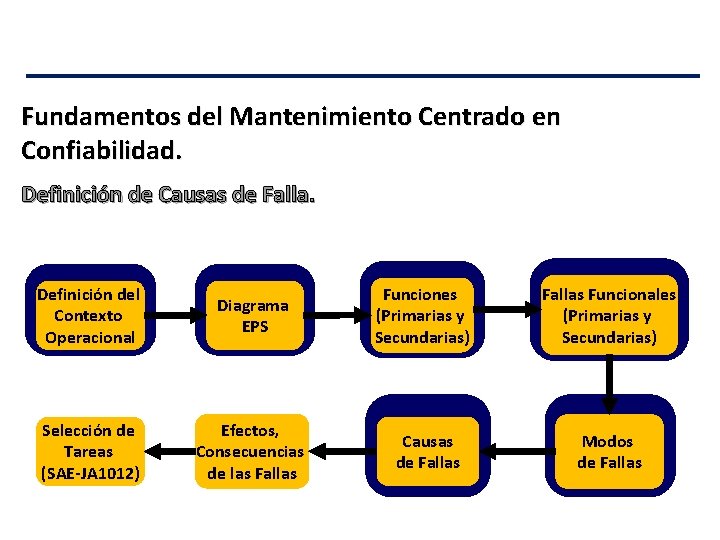

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Causas de Falla. Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas Copyright Integrity Assessment Services C. A. 2009

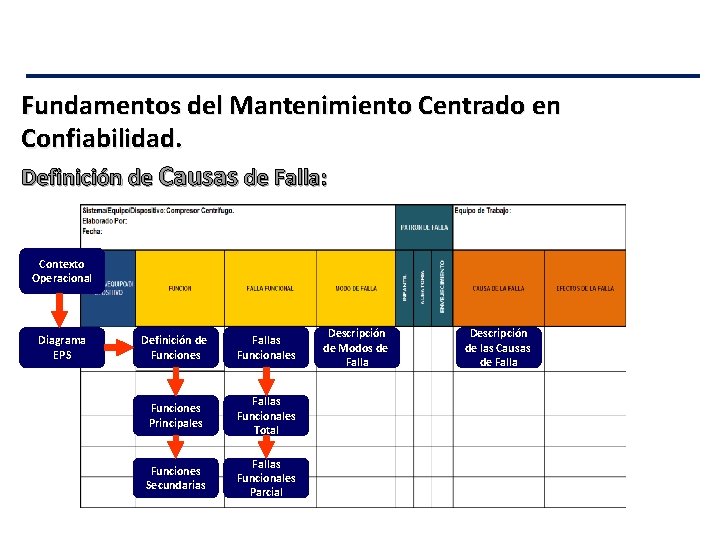

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Causas de Falla: Contexto Operacional Diagrama EPS Definición de Funciones Fallas Funcionales Funciones Principales Fallas Funcionales Total Funciones Secundarias Fallas Funcionales Parcial Descripción de Modos de Falla Descripción de las Causas de Falla Copyright Integrity Assessment Services C. A. 2009

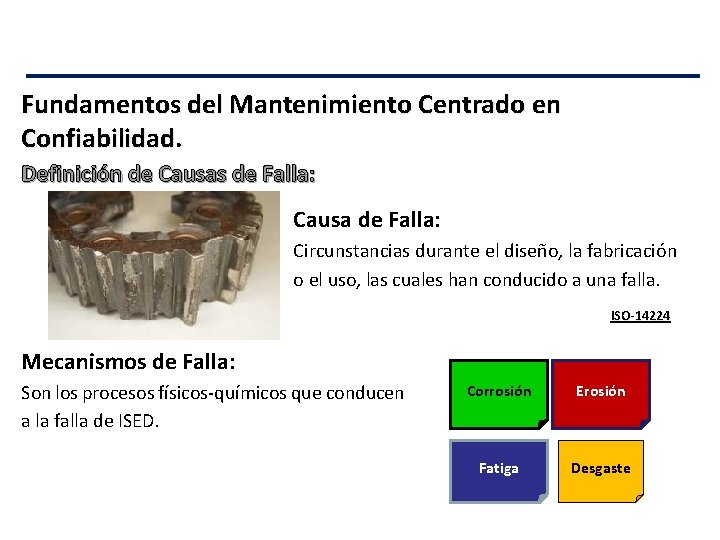

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Causas de Falla: Causa de Falla: Circunstancias durante el diseño, la fabricación o el uso, las cuales han conducido a una falla. ISO-14224 Mecanismos de Falla: Son los procesos físicos-químicos que conducen a la falla de ISED. Corrosión Erosión Fatiga Desgaste Copyright Integrity Assessment Services C. A. 2009

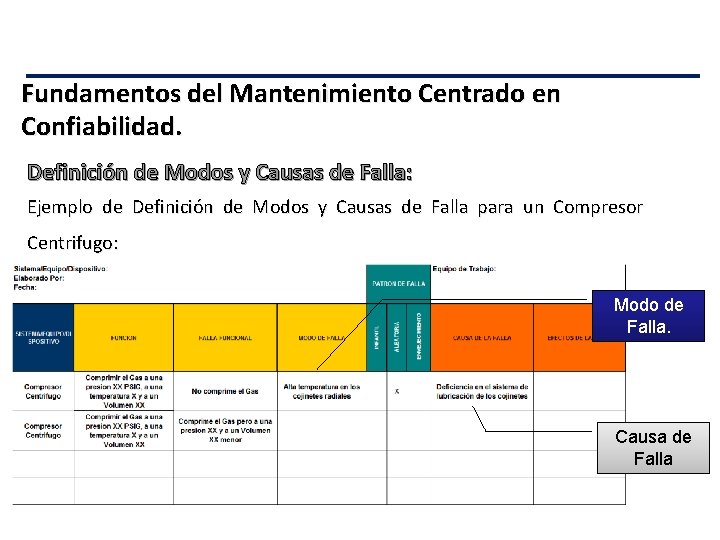

Fundamentos del Mantenimiento Centrado en Confiabilidad. Definición de Modos y Causas de Falla: Ejemplo de Definición de Modos y Causas de Falla para un Compresor Centrifugo: Modo de Falla. Causa de Falla Copyright Integrity Assessment Services C. A. 2009

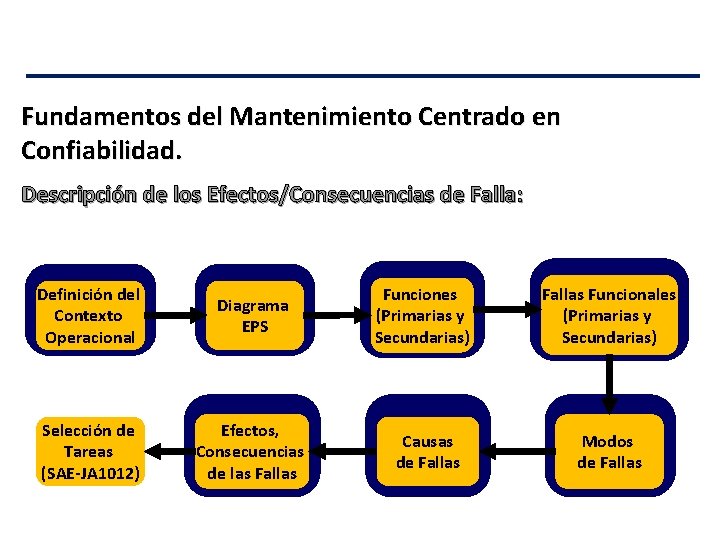

Fundamentos del Mantenimiento Centrado en Confiabilidad. Descripción de los Efectos/Consecuencias de Falla: Definición del Contexto Operacional Diagrama EPS Selección de Tareas (SAE-JA 1012) Efectos, Consecuencias de las Fallas Funciones (Primarias y Secundarias) Causas de Fallas Funcionales (Primarias y Secundarias) Modos de Fallas Copyright Integrity Assessment Services C. A. 2009

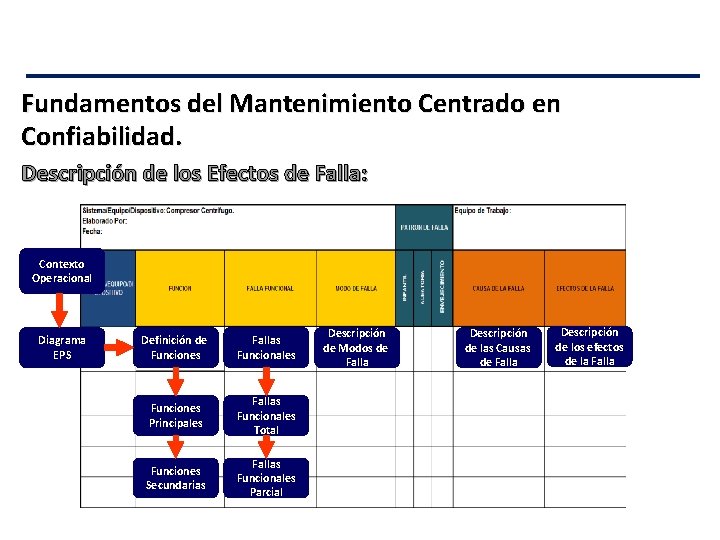

Fundamentos del Mantenimiento Centrado en Confiabilidad. Descripción de los Efectos de Falla: Contexto Operacional Diagrama EPS Definición de Funciones Fallas Funcionales Funciones Principales Fallas Funcionales Total Funciones Secundarias Fallas Funcionales Parcial Descripción de Modos de Falla Descripción de las Causas de Falla Descripción de los efectos de la Falla Copyright Integrity Assessment Services C. A. 2009

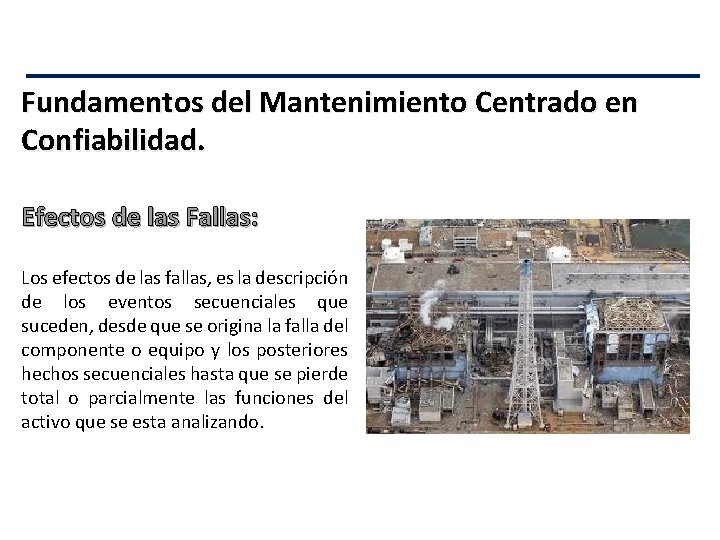

Fundamentos del Mantenimiento Centrado en Confiabilidad. Efectos de las Fallas: Los efectos de las fallas, es la descripción de los eventos secuenciales que suceden, desde que se origina la falla del componente o equipo y los posteriores hechos secuenciales hasta que se pierde total o parcialmente las funciones del activo que se esta analizando. Copyright Integrity Assessment Services C. A. 2009

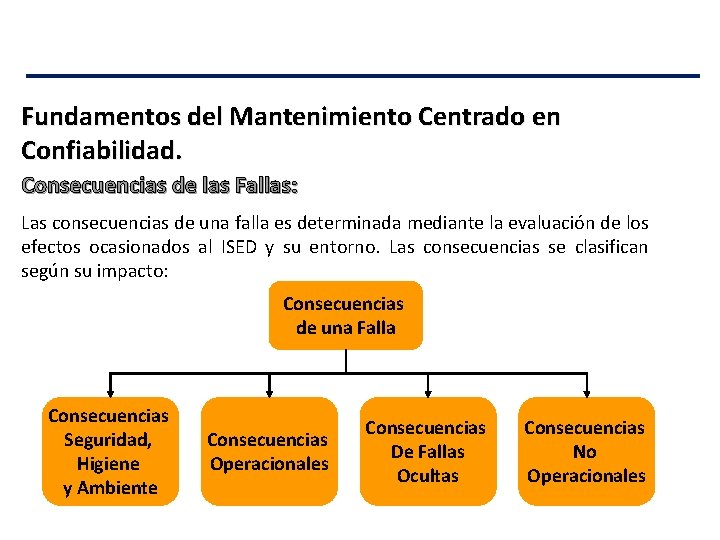

Fundamentos del Mantenimiento Centrado en Confiabilidad. Consecuencias de las Fallas: Las consecuencias de una falla es determinada mediante la evaluación de los efectos ocasionados al ISED y su entorno. Las consecuencias se clasifican según su impacto: Consecuencias de una Falla Consecuencias Seguridad, Higiene y Ambiente Consecuencias Operacionales Consecuencias De Fallas Ocultas Consecuencias No Operacionales Copyright Integrity Assessment Services C. A. 2009

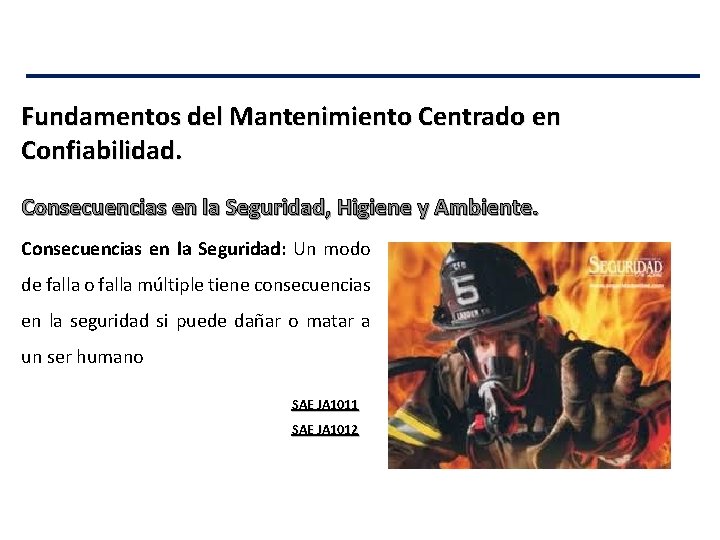

Fundamentos del Mantenimiento Centrado en Confiabilidad. Consecuencias en la Seguridad, Higiene y Ambiente. Consecuencias en la Seguridad: Un modo de falla o falla múltiple tiene consecuencias en la seguridad si puede dañar o matar a un ser humano SAE JA 1011 SAE JA 1012 Copyright Integrity Assessment Services C. A. 2009

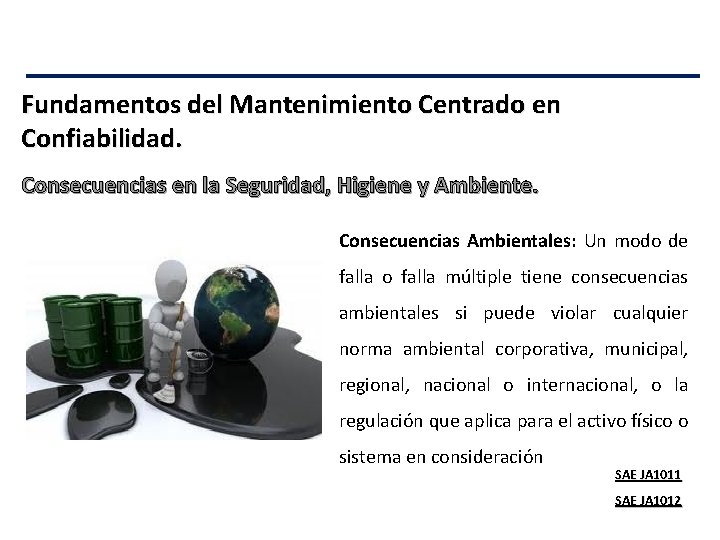

Fundamentos del Mantenimiento Centrado en Confiabilidad. Consecuencias en la Seguridad, Higiene y Ambiente. Consecuencias Ambientales: Un modo de falla o falla múltiple tiene consecuencias ambientales si puede violar cualquier norma ambiental corporativa, municipal, regional, nacional o internacional, o la regulación que aplica para el activo físico o sistema en consideración SAE JA 1011 SAE JA 1012 Copyright Integrity Assessment Services C. A. 2009

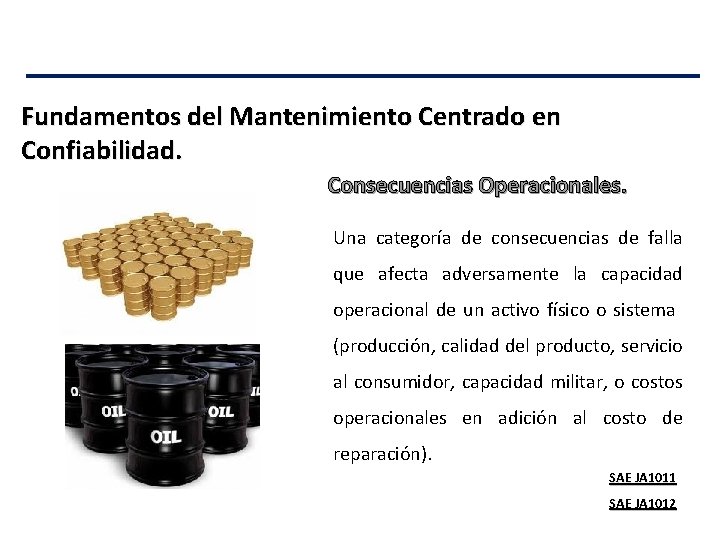

Fundamentos del Mantenimiento Centrado en Confiabilidad. Consecuencias Operacionales. Una categoría de consecuencias de falla que afecta adversamente la capacidad operacional de un activo físico o sistema (producción, calidad del producto, servicio al consumidor, capacidad militar, o costos operacionales en adición al costo de reparación). SAE JA 1011 SAE JA 1012 Copyright Integrity Assessment Services C. A. 2009

Fundamentos del Mantenimiento Centrado en Confiabilidad. Consecuencias No Operacionales. Las consecuencias de una falla evidente que no tienen efectos adversos directos en la seguridad, el ambiente o la capacidad operacional, son clasificadas como no operacionales. Las únicas consecuencias asociadas con estas fallas son los costos directos de reparación de las mismas y de cualquier daño secundario, entonces estas consecuencias son también económicas. SAE JA 1011 SAE JA 1012 Copyright Integrity Assessment Services C. A. 2009

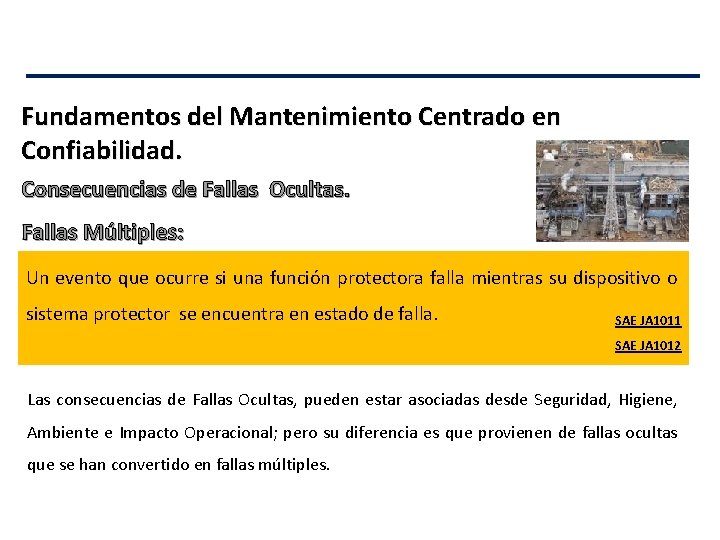

Fundamentos del Mantenimiento Centrado en Confiabilidad. Consecuencias de Fallas Ocultas. Fallas Múltiples: Un evento que ocurre si una función protectora falla mientras su dispositivo o sistema protector se encuentra en estado de falla. SAE JA 1011 SAE JA 1012 Las consecuencias de Fallas Ocultas, pueden estar asociadas desde Seguridad, Higiene, Ambiente e Impacto Operacional; pero su diferencia es que provienen de fallas ocultas que se han convertido en fallas múltiples. Copyright Integrity Assessment Services C. A. 2009

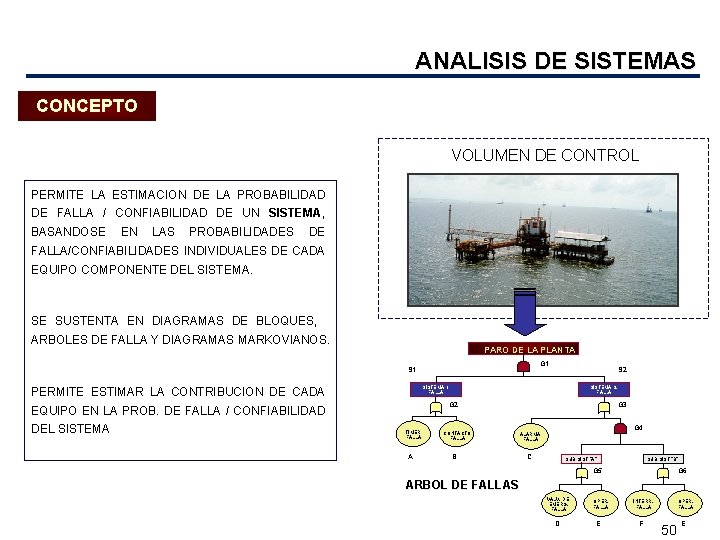

ANALISIS DE SISTEMAS CONCEPTO VOLUMEN DE CONTROL PERMITE LA ESTIMACION DE LA PROBABILIDAD DE FALLA / CONFIABILIDAD DE UN SISTEMA, BASANDOSE EN LAS PROBABILIDADES DE FALLA/CONFIABILIDADES INDIVIDUALES DE CADA EQUIPO COMPONENTE DEL SISTEMA. SE SUSTENTA EN DIAGRAMAS DE BLOQUES, ARBOLES DE FALLA Y DIAGRAMAS MARKOVIANOS. PARO DE LA PLANTA G 1 SISTEMA 1 FALLA PERMITE ESTIMAR LA CONTRIBUCION DE CADA SISTEMA 2 FALLA G 2 EQUIPO EN LA PROB. DE FALLA / CONFIABILIDAD DEL SISTEMA S 2 TIMER FALLA A CONTACTO FALLA B G 3 G 4 ALARMA FALLA C SUB SIST “A” SUB SIST “B” G 5 G 6 ARBOL DE FALLAS VALV. DE EMERG. FALLA D OPER. FALLA E INTERR. FALLA F OPER. FALLA 50 E Copyright Integrity Assessment Services C. A. 2009

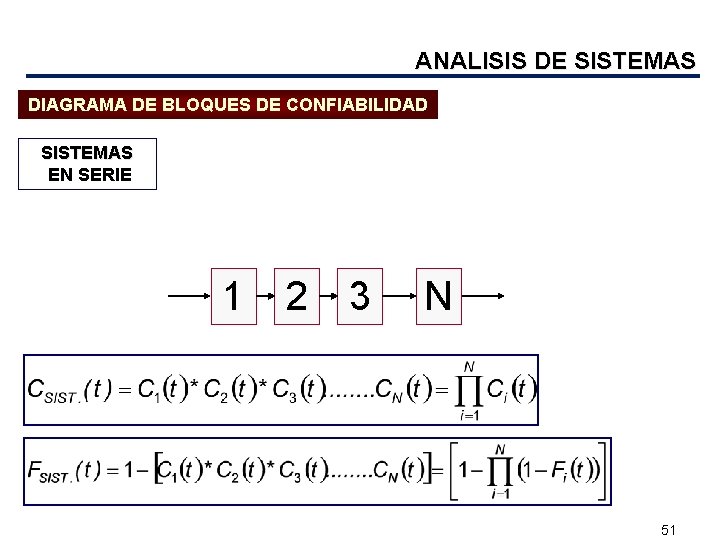

ANALISIS DE SISTEMAS DIAGRAMA DE BLOQUES DE CONFIABILIDAD SISTEMAS EN SERIE 1 2 3 N 51 Copyright Integrity Assessment Services C. A. 2009

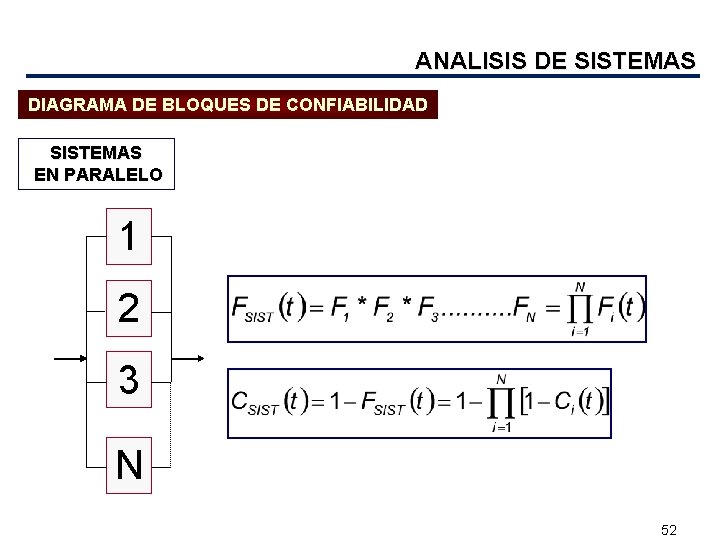

ANALISIS DE SISTEMAS DIAGRAMA DE BLOQUES DE CONFIABILIDAD SISTEMAS EN PARALELO 1 2 3 N 52 Copyright Integrity Assessment Services C. A. 2009

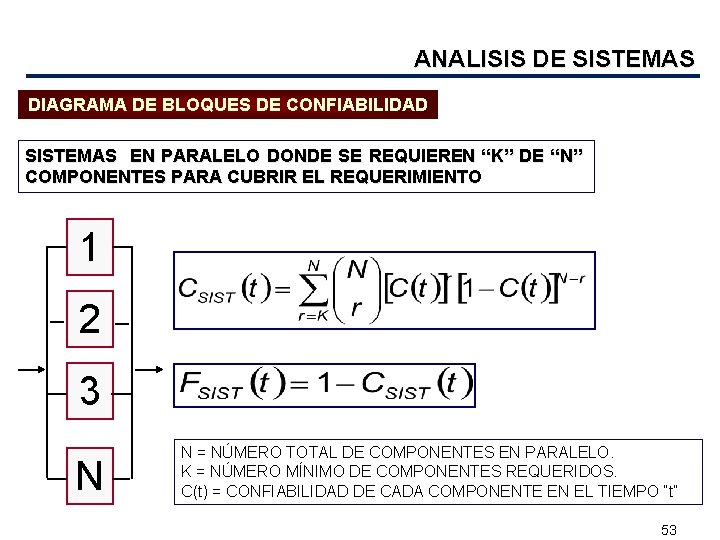

ANALISIS DE SISTEMAS DIAGRAMA DE BLOQUES DE CONFIABILIDAD SISTEMAS EN PARALELO DONDE SE REQUIEREN “K” DE “N” COMPONENTES PARA CUBRIR EL REQUERIMIENTO 1 2 3 N N = NÚMERO TOTAL DE COMPONENTES EN PARALELO. K = NÚMERO MÍNIMO DE COMPONENTES REQUERIDOS. C(t) = CONFIABILIDAD DE CADA COMPONENTE EN EL TIEMPO “t” 53 Copyright Integrity Assessment Services C. A. 2009

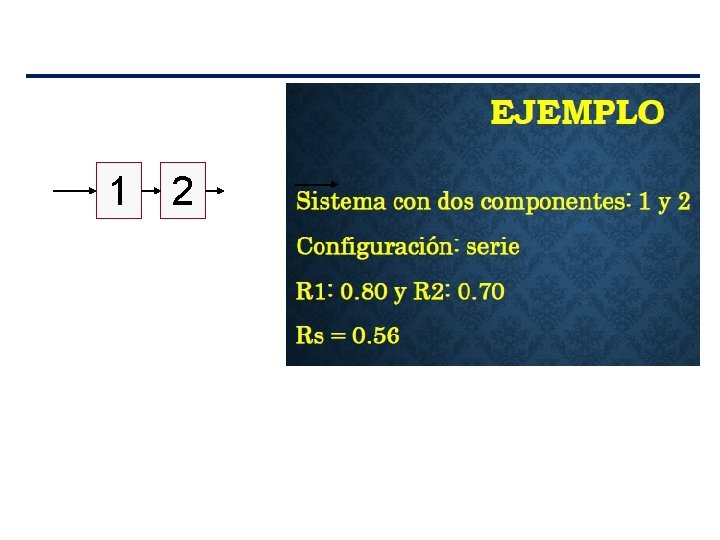

1 2 Copyright Integrity Assessment Services C. A. 2009

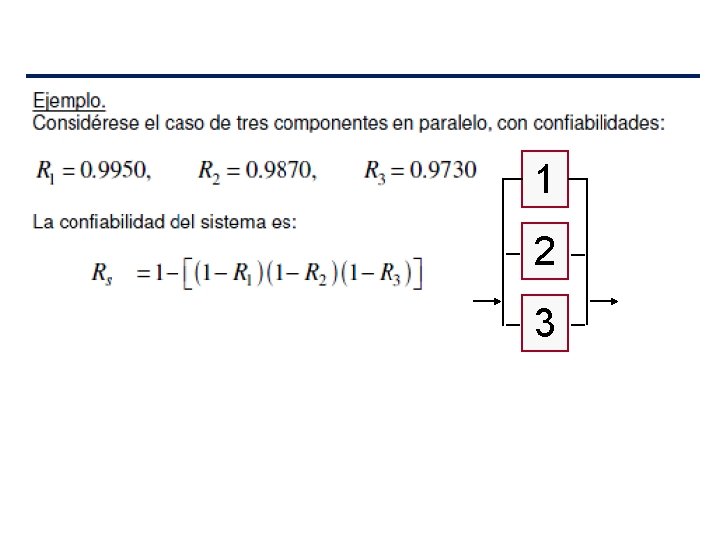

1 2 3 Copyright Integrity Assessment Services C. A. 2009

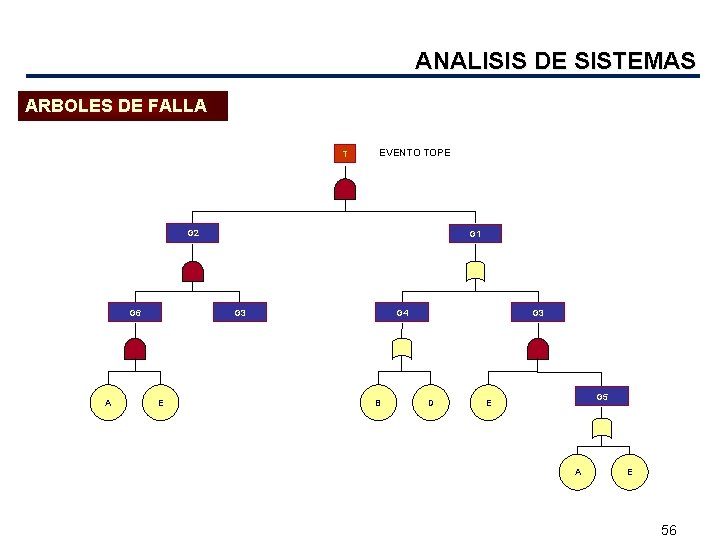

ANALISIS DE SISTEMAS ARBOLES DE FALLA T EVENTO TOPE G 2 G 6 A G 1 G 3 E G 4 B G 3 D G 5 E A E 56 Copyright Integrity Assessment Services C. A. 2009

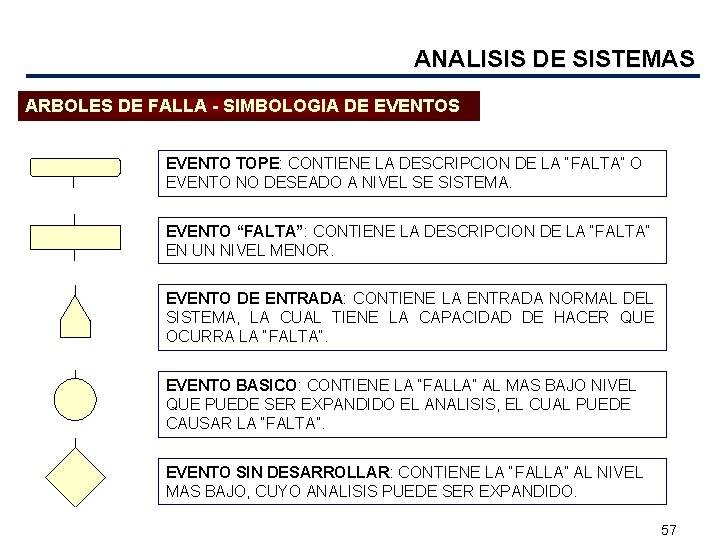

ANALISIS DE SISTEMAS ARBOLES DE FALLA - SIMBOLOGIA DE EVENTOS EVENTO TOPE: CONTIENE LA DESCRIPCION DE LA “FALTA” O EVENTO NO DESEADO A NIVEL SE SISTEMA. EVENTO “FALTA”: CONTIENE LA DESCRIPCION DE LA “FALTA” EN UN NIVEL MENOR. EVENTO DE ENTRADA: CONTIENE LA ENTRADA NORMAL DEL SISTEMA, LA CUAL TIENE LA CAPACIDAD DE HACER QUE OCURRA LA “FALTA”. EVENTO BASICO: CONTIENE LA “FALLA” AL MAS BAJO NIVEL QUE PUEDE SER EXPANDIDO EL ANALISIS, EL CUAL PUEDE CAUSAR LA “FALTA”. EVENTO SIN DESARROLLAR: CONTIENE LA “FALLA” AL NIVEL MAS BAJO, CUYO ANALISIS PUEDE SER EXPANDIDO. 57 Copyright Integrity Assessment Services C. A. 2009

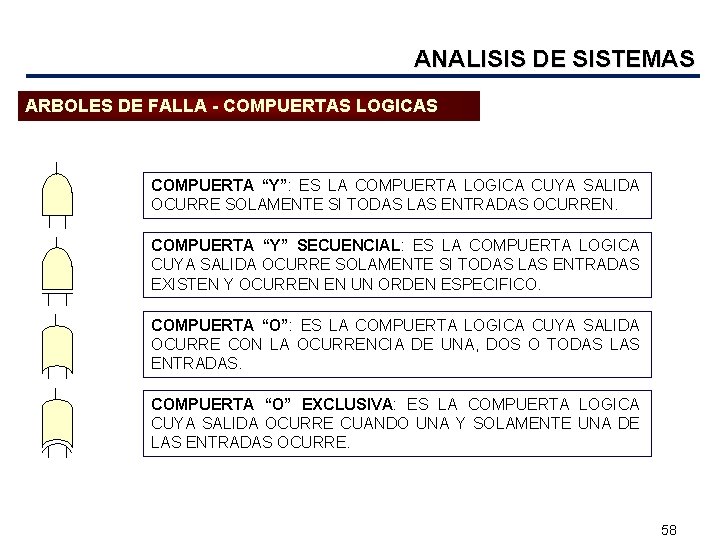

ANALISIS DE SISTEMAS ARBOLES DE FALLA - COMPUERTAS LOGICAS COMPUERTA “Y”: ES LA COMPUERTA LOGICA CUYA SALIDA OCURRE SOLAMENTE SI TODAS LAS ENTRADAS OCURREN. COMPUERTA “Y” SECUENCIAL: ES LA COMPUERTA LOGICA CUYA SALIDA OCURRE SOLAMENTE SI TODAS LAS ENTRADAS EXISTEN Y OCURREN EN UN ORDEN ESPECIFICO. COMPUERTA “O”: ES LA COMPUERTA LOGICA CUYA SALIDA OCURRE CON LA OCURRENCIA DE UNA, DOS O TODAS LAS ENTRADAS. COMPUERTA “O” EXCLUSIVA: ES LA COMPUERTA LOGICA CUYA SALIDA OCURRE CUANDO UNA Y SOLAMENTE UNA DE LAS ENTRADAS OCURRE. 58 Copyright Integrity Assessment Services C. A. 2009

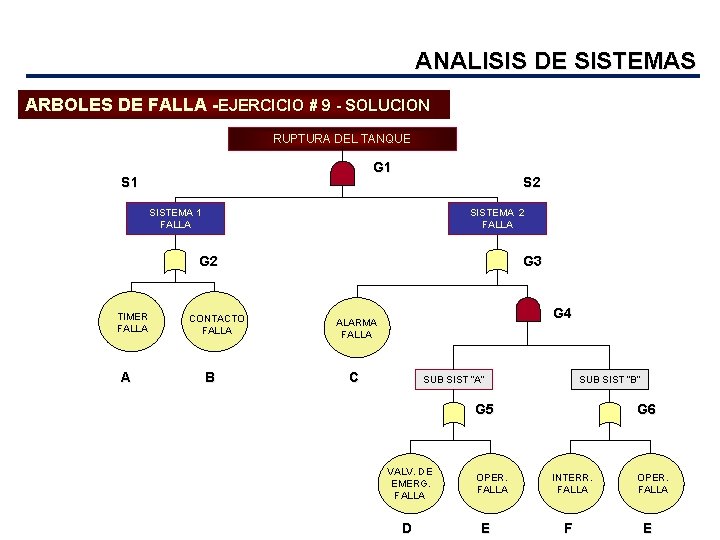

ANALISIS DE SISTEMAS ARBOLES DE FALLA -EJERCICIO # 9 - SOLUCION RUPTURA DEL TANQUE G 1 S 2 SISTEMA 1 FALLA SISTEMA 2 FALLA G 2 TIMER FALLA A CONTACTO FALLA B G 3 G 4 ALARMA FALLA C SUB SIST “A” SUB SIST “B” G 5 VALV. DE EMERG. FALLA D OPER. FALLA E G 6 INTERR. FALLA F OPER. FALLA E 59 Copyright Integrity Assessment Services C. A. 2009

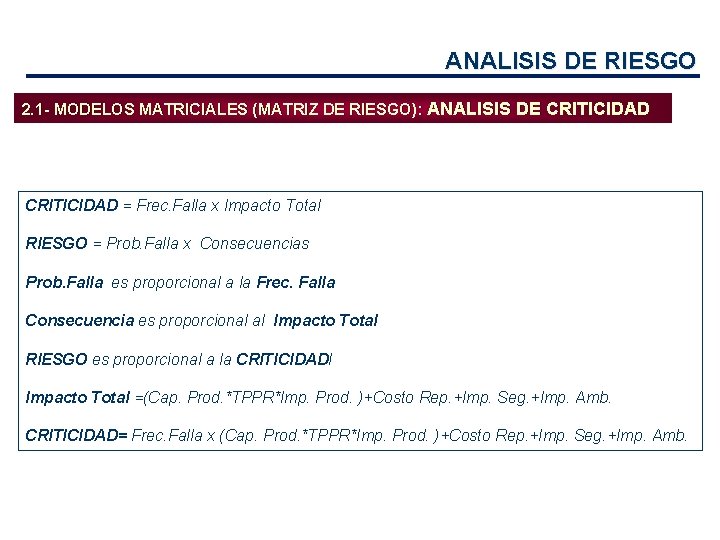

ANALISIS DE RIESGO 2. 1 - MODELOS MATRICIALES (MATRIZ DE RIESGO): ANALISIS DE CRITICIDAD = Frec. Falla x Impacto Total RIESGO = Prob. Falla x Consecuencias Prob. Falla es proporcional a la Frec. Falla Consecuencia es proporcional al Impacto Total RIESGO es proporcional a la CRITICIDADl Impacto Total =(Cap. Prod. *TPPR*Imp. Prod. )+Costo Rep. +Imp. Seg. +Imp. Amb. CRITICIDAD= Frec. Falla x (Cap. Prod. *TPPR*Imp. Prod. )+Costo Rep. +Imp. Seg. +Imp. Amb. Copyright Integrity Assessment Services C. A. 2009

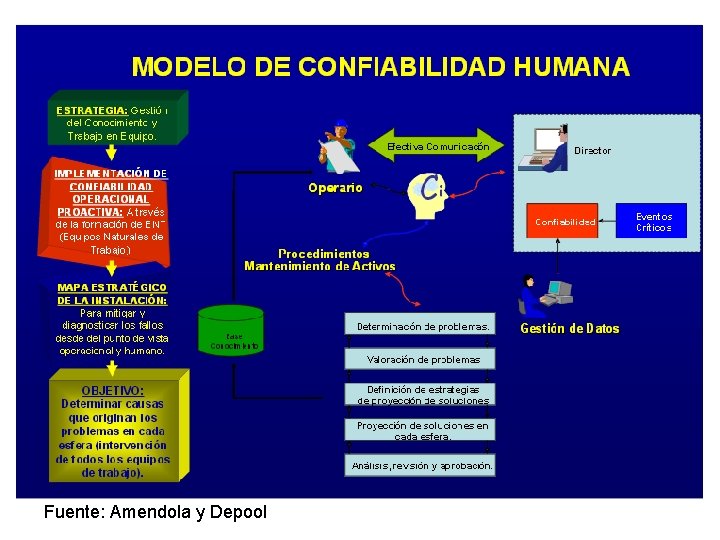

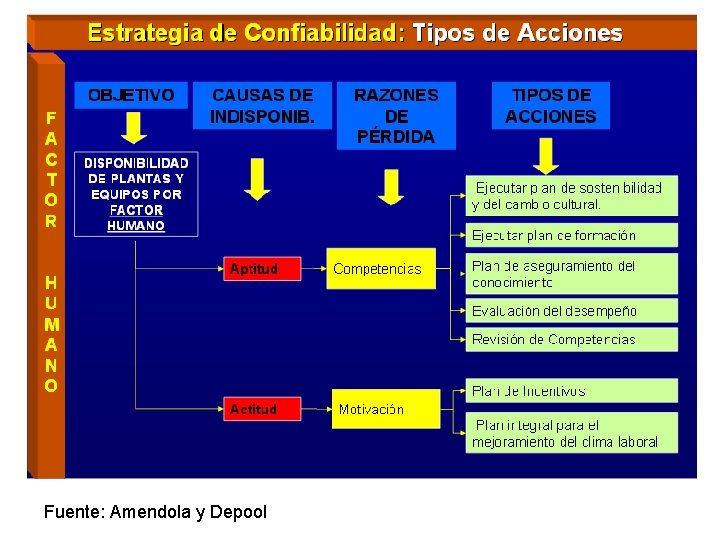

Fuente: Amendola y Depool Copyright Integrity Assessment Services C. A. 2009

Fuente: Amendola y Depool Copyright Integrity Assessment Services C. A. 2009
