Fundamentos de METROLOGIA científica e industrial 1 Medir www. labmetro. ufsc. br/livro. FMCI
Medições no dia-a-dia Potência da lâmpada Tempo de cozimento Volume de leite Velocidade do automóvel Dimensões das peças Horário do despertador Volume de combustível Pressão dos pneus Rotação do motor Comprimento da calça Temperatura da geladeira Consumo de energia Tamanho do peixe Quantidade de arroz Capítulo 1 – Medir - 2/30
Importância de medir "O conhecimento amplo e satisfatório sobre um processo ou fenômeno somente existirá quando for possível medi-lo e expressá-lo através de números" William Thomson (1824 - 1907) (Lord Kelvin) Capítulo 1 – Medir - 3/30
Exemplo de medição 1 mensurando indicação 2, 4 unidades unidade 0 1 2 3 4 instrumento de medição Capítulo 1 – Medir - 4/30
Exemplo de medição 2 tensão do gerador: 5, 305 V constante do sistema de medição: 15, 080 (km/h)/V velocidade: 5, 305 V. 15, 080 (km/h)/V = 80, 0 km/h Capítulo 1 – Medir - 5/30
Fundamentos de METROLOGIA científica e industrial 1. 2 O que é medir? www. labmetro. ufsc. br/livro. FMCI
O que é medir? Medir é o procedimento experimental através do qual o valor momentâneo de uma grandeza física (mensurando) é determinado como um múltiplo e/ou uma fração de uma unidade, estabelecida por um padrão, e reconhecida internacionalmente. Capítulo 1 – Medir - 7/30
Algumas definições q q q Mensurando é o objeto da medição. É a grandeza específica submetida a medição. Indicação é o valor de uma grandeza fornecido por um sistema de medição. Indicação direta é o número mostrado pelo sistema de medição. A indicação direta pode ou não ser apresentada na unidade do mensurando. Capítulo 1 – Medir - 8/30
mensurando tensão do gerador: 5, 305 V indicação direta constante do sistema de medição: 15, 080 (km/h)/V velocidade: 5, 305 V. 15, 080 (km/h)/V = 80, 0 km/h indicação Capítulo 1 – Medir - 9/30
Fundamentos de METROLOGIA científica e industrial 1. 3 Medir para que? www. labmetro. ufsc. br/livro. FMCI
Medir para que? 1. Monitorar o 2. Controlar o 3. Observar passivamente grandezas Observar, comparar e agir para manter dentro das especificações. Investigar o Descobrir o novo, explicar, formular. Capítulo 1 – Medir - 11/30
Medir para monitorar. . . q Compra e venda de produtos e serviços: o q Sinais vitais: o q consumo de água, energia elétrica, taxímetro, combustíveis, etc. pressão arterial, temperatura, nível de colesterol Atividades desportivas: o desempenho, recordes
Medir para monitorar. . . Capítulo 1 – Medir - 13/30
Medir para controlar. . . Especificação: Pressão de trabalho: xxxx ± xx Medir Comparar Agir Capítulo 1 – Medir - 14/30
Medir para controlar. . . Capítulo 1 – Medir - 15/30
Medir para controlar. . . pressão da cabine rota altitude temperatur a da cabine velocidade Capítulo 1 – Medir - 16/30
Medir para investigar. . . Capítulo 1 – Medir - 17/30
Medir para investigar. . . Pequenas diferenças nas medidas podem levar a conclusões completamente diferentes. Capítulo 1 – Medir - 18/30
Medir para investigar. . . n Compreender n n Dominar n n Validar, know-how Evoluir n n Descobertas científicas, estudar fenômenos Melhorar continuamente, expandir limites Inovar Capítulo 1 – Medir - 19/30
Elementos da inovação tecnológica Idéia invento oportunida de pesquisa aplicada ensaios CQ patenteamento desenvolvimento prototipagem design processos fabricação certificação marketing produção Produto Serviço Inovador plano produção Onde tem metrologia? Capítulo 1 – Medir - 20/30
Fundamentos de METROLOGIA científica e industrial 1. 4 Errar é inevitável www. labmetro. ufsc. br/livro. FMCI
Medições geram erros mensurando má definição do mensurando condições ambientais imperfeições do sistema de medição Sistema de medição procedimento de medição indicação ± ERROS influência do operador Capítulo 1 – Medir - 22/30
Fundamentos de METROLOGIA científica e industrial 1. 5 O processo de medição www. labmetro. ufsc. br/livro. FMCI
Processo de medição definição do mensurando procedimento de medição resultado da medição condições ambientais operador sistema de medição Capítulo 1 – Medir - 24/30
Fundamentos de METROLOGIA científica e industrial 1. 6 O resultado da medição www. labmetro. ufsc. br/livro. FMCI
mensurando Resultado da medição Sistema de medição -U indicação RB +U VV Capítulo 1 – Medir - 26/30
Resultado da medição q É a faixa de valores dentro da qual deve se situar o valor verdadeiro do mensurando. RM = (RB ± U) unidade q q Resultado base é a estimativa do valor do mensurando que, acredita-se, mais se aproxime do seu valor verdadeiro. Incerteza da medição é o tamanho da faixa simétrica, e centrada em torno do resultado base, que delimita a faixa onde se situam as dúvidas associadas à medição. Capítulo 1 – Medir - 27/30
Bom-senso Conhecimento Honestidade Pilares da Metrologia Capítulo 1 – Medir - 28/30

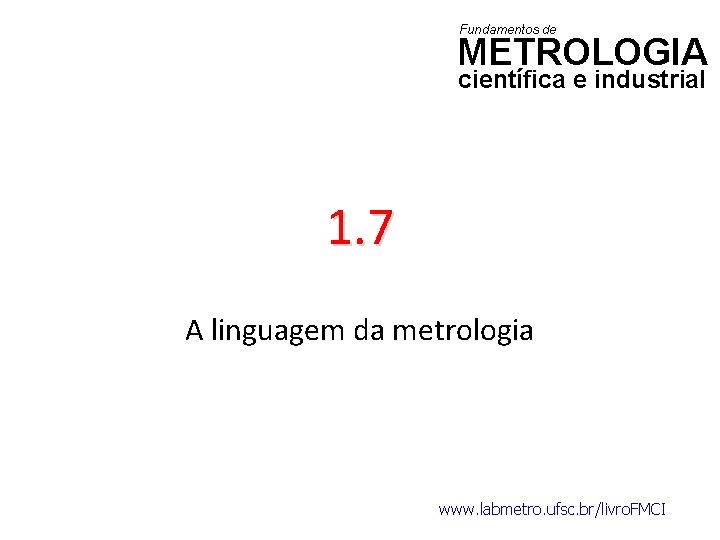

Fundamentos de METROLOGIA científica e industrial 1. 7 A linguagem da metrologia www. labmetro. ufsc. br/livro. FMCI
A linguagem da metrologia q Até 1995: “Torre de Babel” q Em 10 de Março de 1995: Portaria INMETRO n° 029 “Vocabulário de Termos Fundamentais e Gerais de Metrologia” (VIM) Em sintonia com: ISO, BIPM, IEC, IFCC, IUPAP Capítulo 1 – Medir - 30/30
