FUNDAMENTOS DE INSTRUMENTACIÓN Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

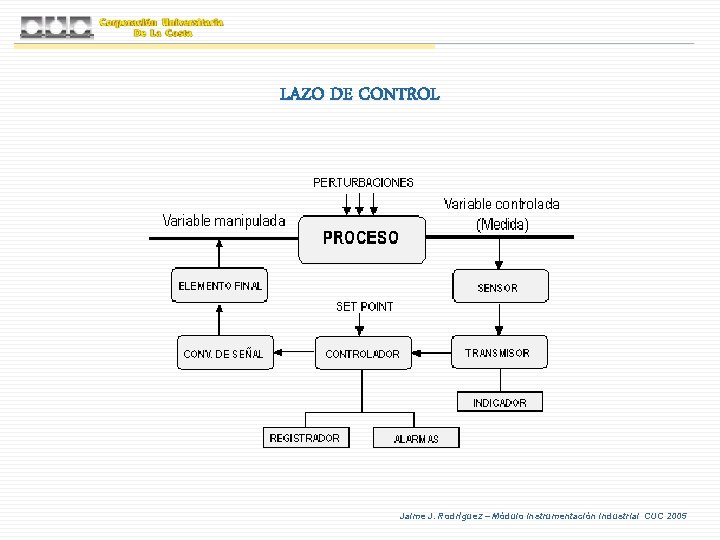

LAZO DE CONTROL Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

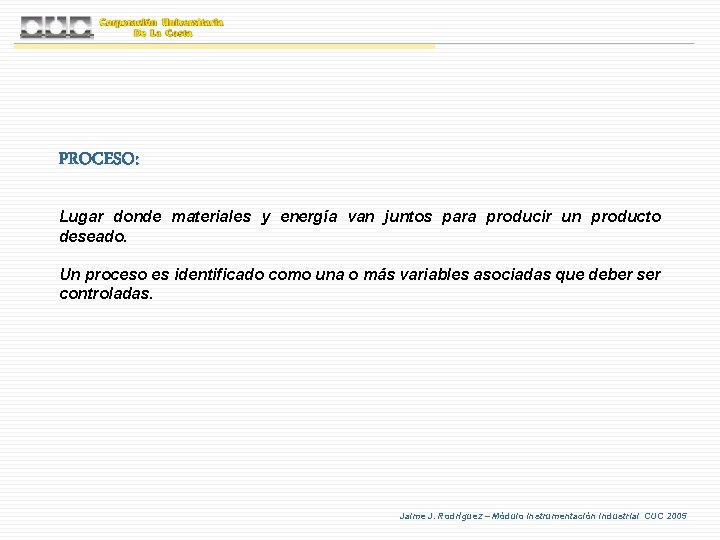

PROCESO: Lugar donde materiales y energía van juntos para producir un producto deseado. Un proceso es identificado como una o más variables asociadas que deber ser controladas. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

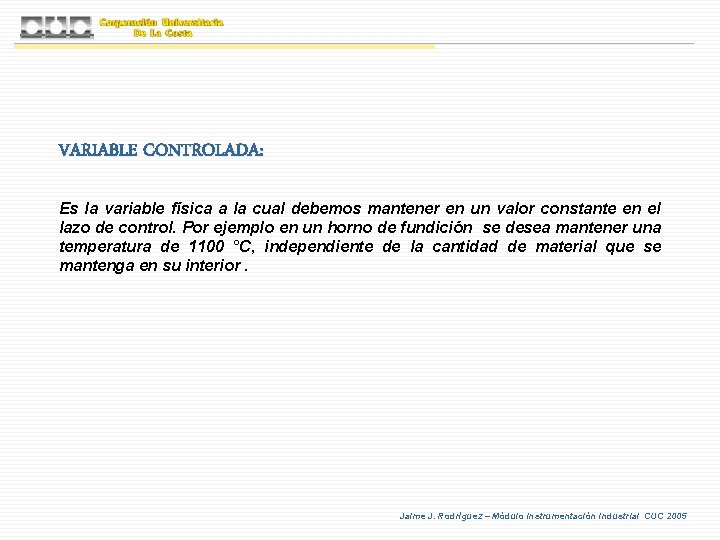

VARIABLE CONTROLADA: Es la variable física a la cual debemos mantener en un valor constante en el lazo de control. Por ejemplo en un horno de fundición se desea mantener una temperatura de 1100 °C, independiente de la cantidad de material que se mantenga en su interior. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

VARIABLE MANIPULADA: Es aquella que el controlador varía en su esfuerzo por mantener la variable controlada en el valor deseado. Por tal motivo siempre vamos a encontrar una válvula de control o un elemento final de control afectándola. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

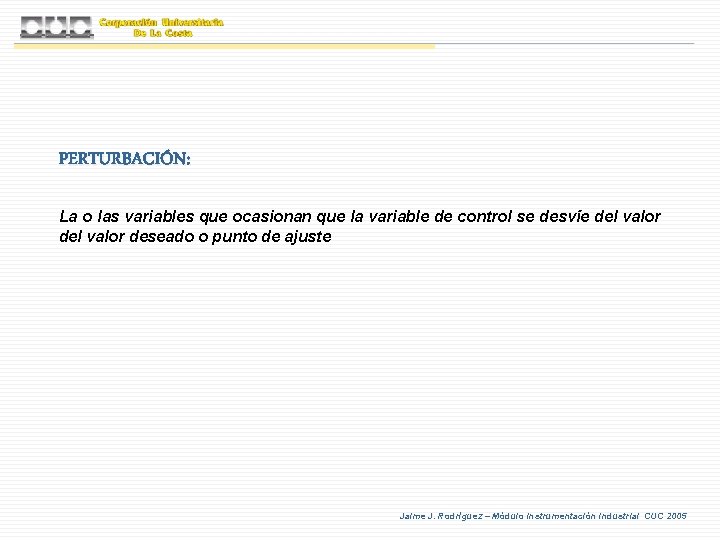

PERTURBACIÓN: La o las variables que ocasionan que la variable de control se desvíe del valor deseado o punto de ajuste Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

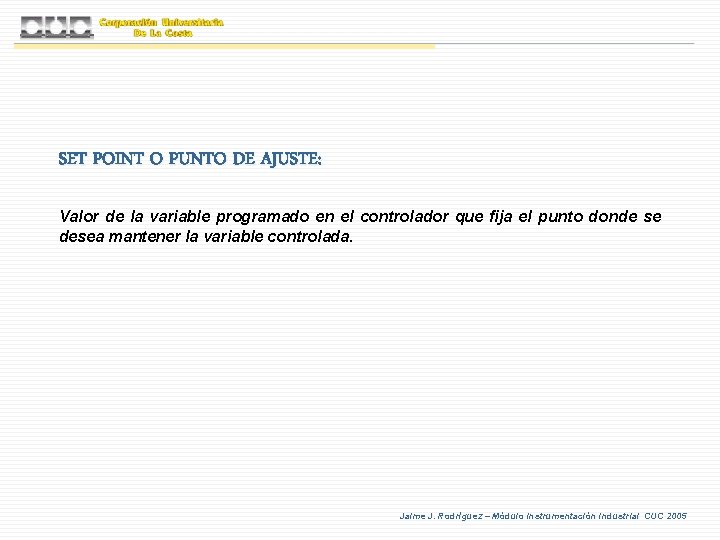

SET POINT O PUNTO DE AJUSTE: Valor de la variable programado en el controlador que fija el punto donde se desea mantener la variable controlada. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

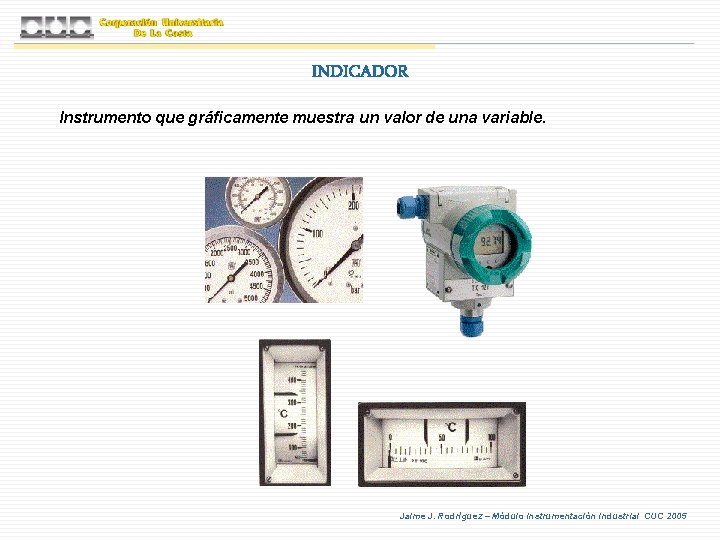

INDICADOR Instrumento que gráficamente muestra un valor de una variable. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

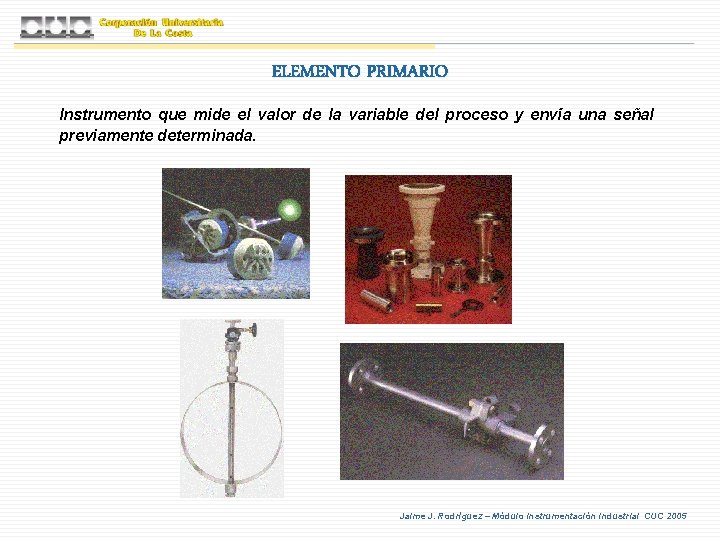

ELEMENTO PRIMARIO Instrumento que mide el valor de la variable del proceso y envía una señal previamente determinada. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

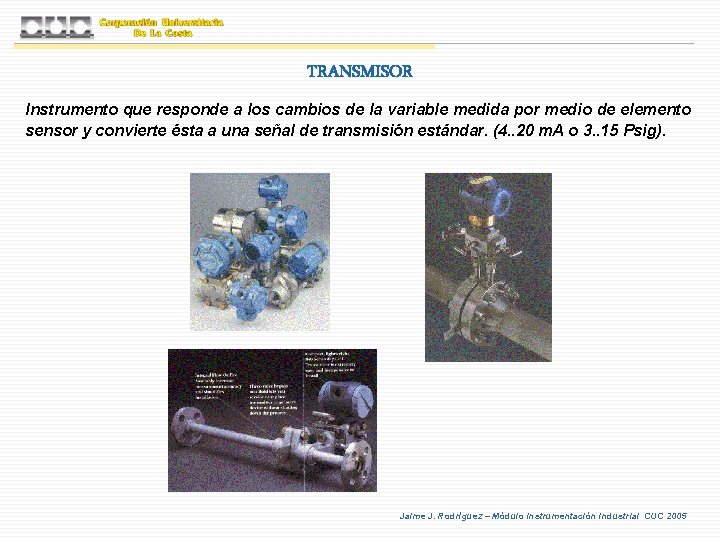

TRANSMISOR Instrumento que responde a los cambios de la variable medida por medio de elemento sensor y convierte ésta a una señal de transmisión estándar. (4. . 20 m. A o 3. . 15 Psig). Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

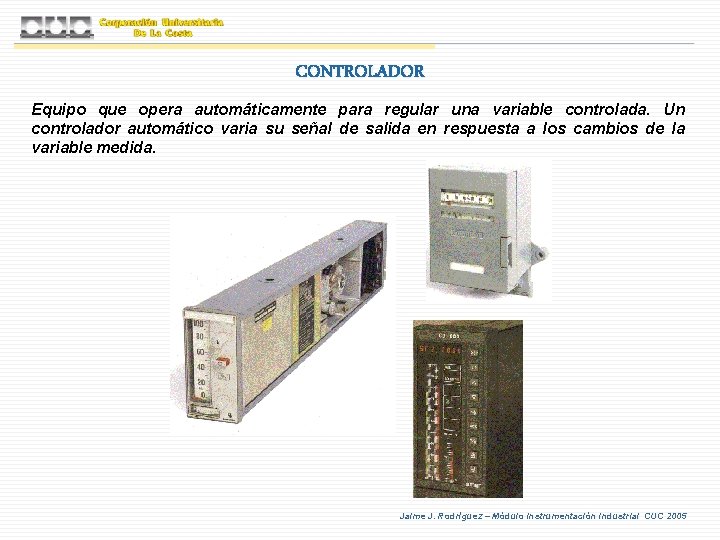

CONTROLADOR Equipo que opera automáticamente para regular una variable controlada. Un controlador automático varia su señal de salida en respuesta a los cambios de la variable medida. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

REGISTRADOR Instrumento encargado de graficar bien sea mediante trazos continuos o con puntos, los valores tomados por una o más variables en los lazos de control. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

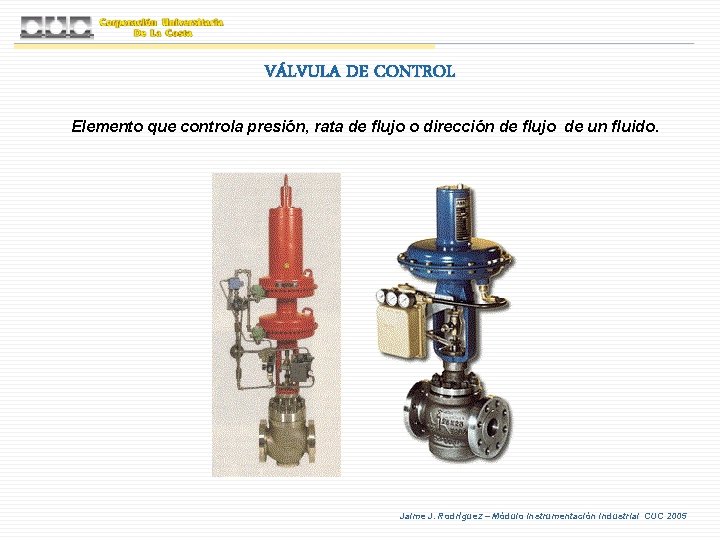

VÁLVULA DE CONTROL Elemento que controla presión, rata de flujo o dirección de flujo de un fluido. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005

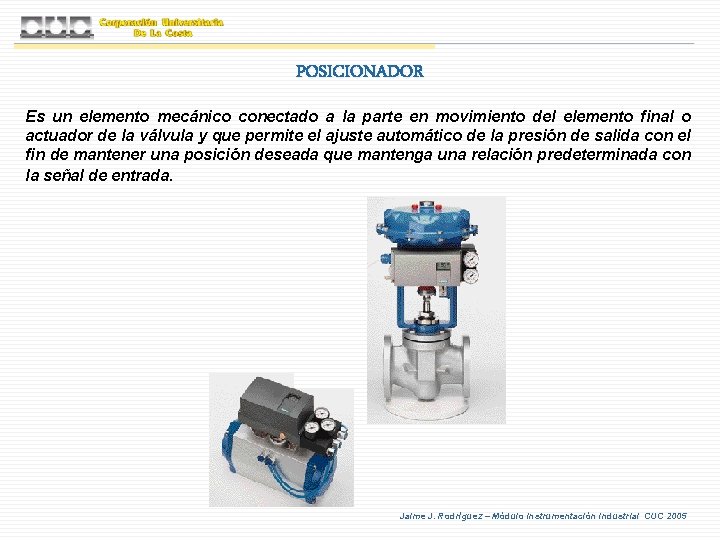

POSICIONADOR Es un elemento mecánico conectado a la parte en movimiento del elemento final o actuador de la válvula y que permite el ajuste automático de la presión de salida con el fin de mantener una posición deseada que mantenga una relación predeterminada con la señal de entrada. Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005
