FUNDAMENTOS DE BOMBAS TIPOS DE BOMBAS CABEZA Una

FUNDAMENTOS DE BOMBAS

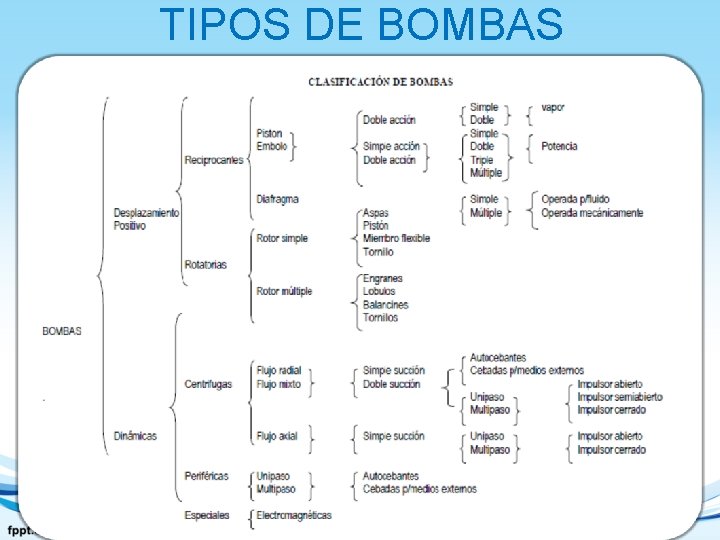

TIPOS DE BOMBAS

CABEZA Una bomba centrífuga imparte velocidad a un líquido. Esta energía en velocidad es entonces transformada en presión dependiendo del sistema conforme el líquido sale de la bomba. La cabeza desarrollada es aproximadamente igual a la energía velocidad en la periferia del impulsor. Esta relación se expresa de la siguiente forma: H = cabeza total desarrollada en pies V = velocidad a la periferia del impulsor en pies/seg g = 32. 2 pies/seg 2

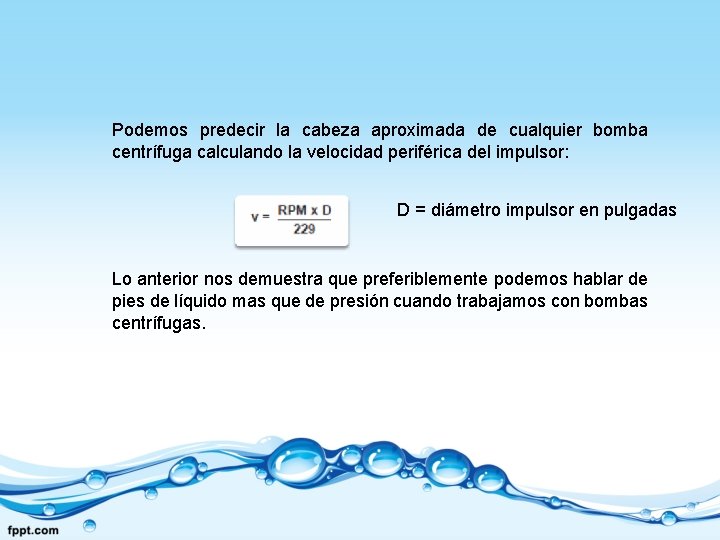

Podemos predecir la cabeza aproximada de cualquier bomba centrífuga calculando la velocidad periférica del impulsor: D = diámetro impulsor en pulgadas Lo anterior nos demuestra que preferiblemente podemos hablar de pies de líquido mas que de presión cuando trabajamos con bombas centrífugas.

Bombas Idénticas manejando líquidos con diferente gravedad específica

Las diferentes formas de cabeza son definidas como sigue: • • • Suction Lift Suction Head Cabeza de descarga estática Cabeza Estática total Cabeza de fricción (hf)

POTENCIA Y EFICIENCIA

NET POSITIVE SUCTION HEAD (NPSH) Y CAVITACION

FLUJO RADIAL

FLUJO MEZCLADO

FLUJO AXIAL

Curva de comportamiento compuesto para una velocidad constante y varios tamaños de impulsor

LEYES DE AFINIDAD • CON DIAMETRO D DEL IMPULSOR CONSTANTE • CON VELOCIDAD N CONSTANTE

CURVAS DEL SISTEMA

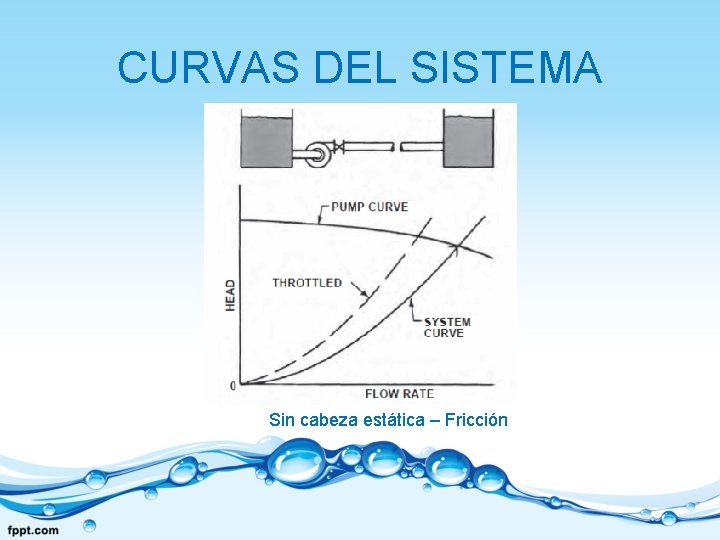

CURVAS DEL SISTEMA Sin cabeza estática – Fricción

CURVAS DEL SISTEMA Cabeza succión positiva

CURVAS DEL SISTEMA Cabeza negativa (Gravedad)

CURVAS DEL SISTEMA Poca Cabeza de Fricción

Efecto del codo directamente en la succión

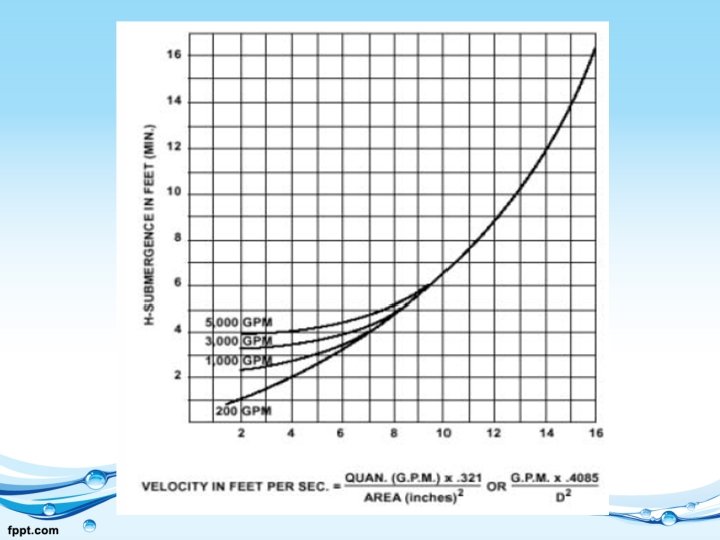

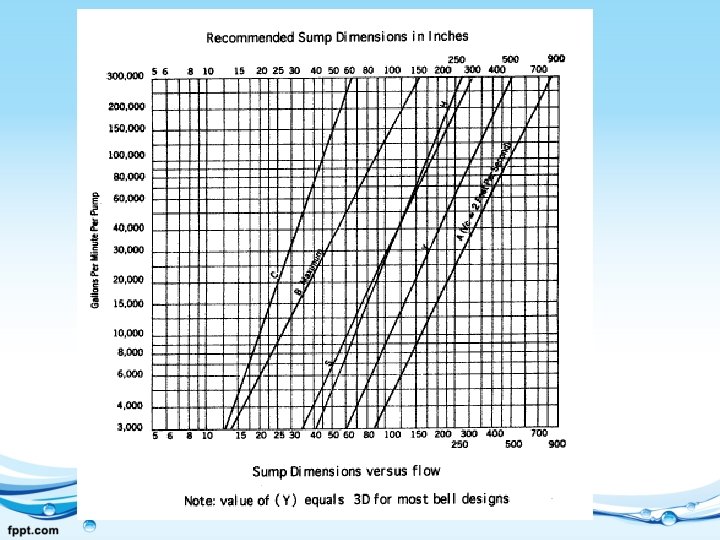

Sumersión mínima de la tubería de succión y dimensiones del foso

Arreglo de Baffle para prevención de vórtice

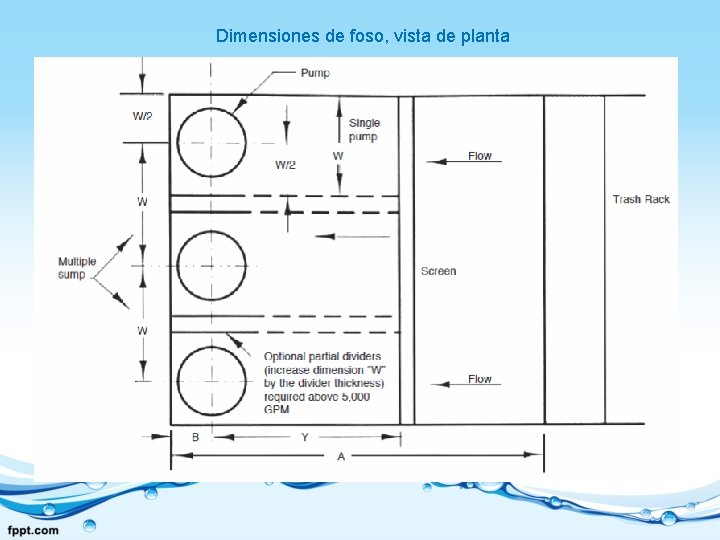

Dimensiones de foso, vista de planta

Dimensiones de foso, vista de elevación

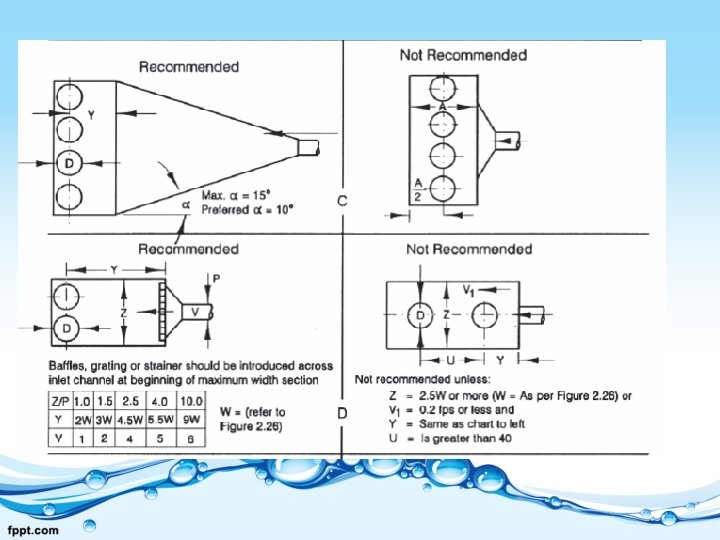

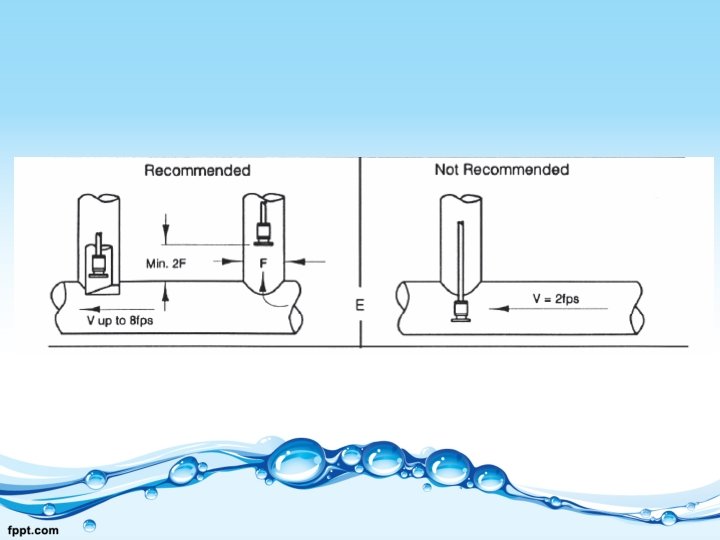

Instalaciones múltiples de bombas
