Fundamentos da Ergonomia Profa Maria Lucia L Ribeiro

Fundamentos da Ergonomia Profa Maria Lucia L. Ribeiro Okimoto Neste capítulo você verá noções de : Maria Lucia Leite Ribeiro Okimoto Antropometria (estática e dinâmica ) Postura e trabalho (estático e em movimento) – Postura • • em pé sentada semi sentada cocoras

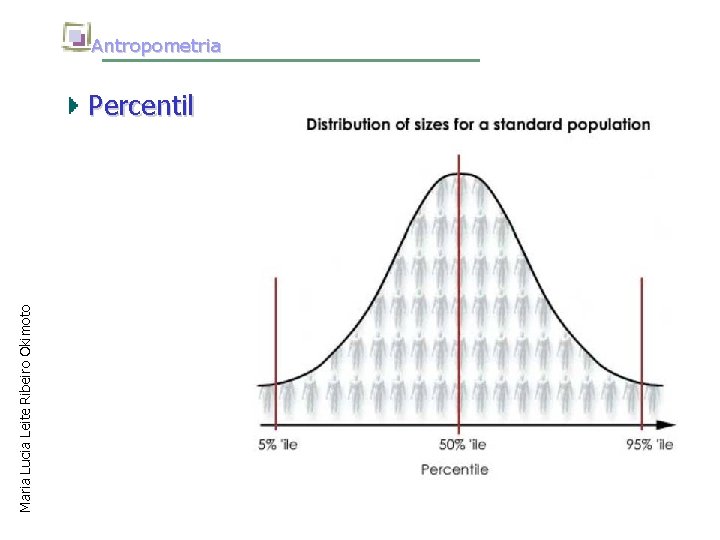

Maria Lucia Leite Ribeiro Okimoto Antropometria Percentil

Maria Lucia Leite Ribeiro Okimoto

Antropometria Maria Lucia Leite Ribeiro Okimoto As medidas antropométricas geralmente seguem uma distribuição normal ou de Gauss. Esta distribuição é representada por dois parâmetros : a média e o desvio-padrão. Tendo-se o desvio padrão da distribuição pode-se calcular o intervalo de confiança entre os percentis desejados, multiplicando-o pelos seguintes coeficientes: Tabela 1 - valor de Z para cada percentilfonte : Pheasent, 1996 Percentis (P) Coeficiente (Z) 25, 0 -75, 0 0, 674 10, 0 -90, 0 1, 282 5, 0 -95, 0 1, 645 2, 5 -97, 5 1, 960 1, 0 -99, 0 2, 326 0, 5 -99, 5 2, 576

Antropometria Maria Lucia Leite Ribeiro Okimoto Curva de Gauss ( Gaussiana) 1500 1550 1600 1650 1700 1750 1800 1850 1900 estatura mm Fonte: Pheasent 1996 30 1 5 10 20 70 50 80 90 95 99

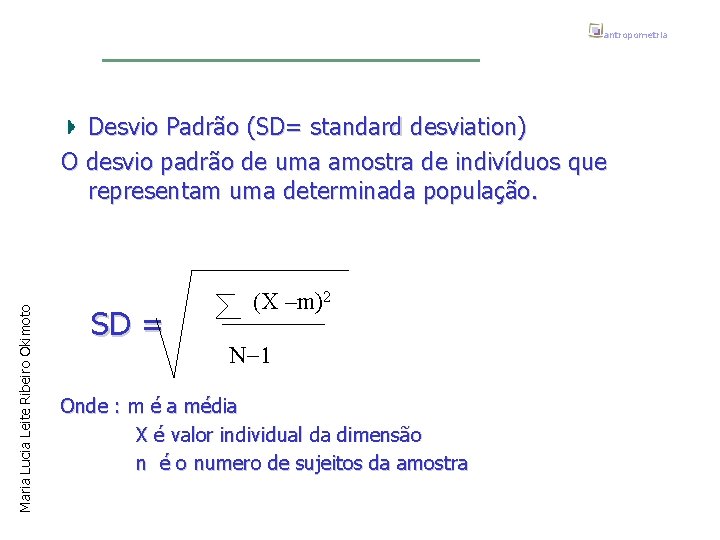

antropometria Maria Lucia Leite Ribeiro Okimoto Desvio Padrão (SD= standard desviation) O desvio padrão de uma amostra de indivíduos que representam uma determinada população. SD = (X –m)2 N-1 Onde : m é a média X é valor individual da dimensão n é o numero de sujeitos da amostra

antropometria O percentil de uma variável é dado por X(p): Maria Lucia Leite Ribeiro Okimoto X (p)= m +SD. Z Ou X (p)= m - SD. Z ( valor simétrico da curva)

Antropometria estática Maria Lucia Leite Ribeiro Okimoto Utiliza-se de métodos científicos para a coleta de dados

Maria Lucia Leite Ribeiro Okimoto Antropometria Fonte: Itiro Iida, 2005 - Tabela DIN 33402 - data 02/06/1981 -Variáveis apresentadas 54 medidas ( 9 do corpo em pe e 13 corpo sentado , 22 da mão, 3 do pe e 7 da cabeça.

Maria Lucia Leite Ribeiro Okimoto Antropometria

Maria Lucia Leite Ribeiro Okimoto Postura de trabalho

Maria Lucia Leite Ribeiro Okimoto Antropometria

Postura de trabalho Maria Lucia Leite Ribeiro Okimoto Modelos matemáticos Estimativas de comprimentos de partes do corpo em pé em função da estatura – H. Contini e Drillis ( 1966)

Maria Lucia Leite Ribeiro Okimoto Estimativas de comprimento de partes do corpo, em função da estatura H – ( Roozbazar, 1977).

Antropometria Maria Lucia Leite Ribeiro Okimoto Software de estimativas

Antropometria dinâmica Maria Lucia Leite Ribeiro Okimoto Antropometria Dinâmica – corpo em movimento Registro dos movimentos

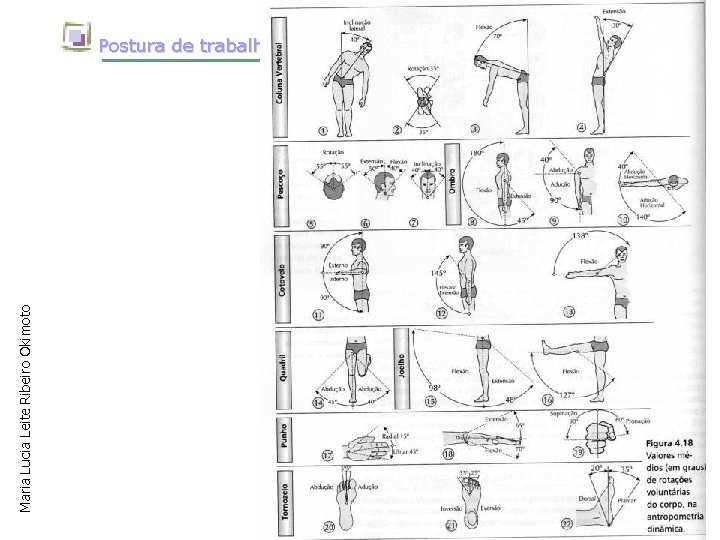

Postura de trabalho Maria Lucia Leite Ribeiro Okimoto Alcance dos movimentos

Maria Lucia Leite Ribeiro Okimoto Postura de trabalho

Postura de trabalho Maria Lucia Leite Ribeiro Okimoto As posturas de trabalho assumidas durante a execução de tarefas estão relacionadas com : – Dimensões do posto – Dimensões antropométricas – Características dos equipamentos (tipo de pega, peso dos objetos ou produtos, etc. ) - Movimentos necessários a interação do sistema homem -tarefa

Antropometria Razoes da variabilidade humana (aduldata, 2002) Maria Lucia Leite Ribeiro Okimoto – Gênero (masculino X feminino). As maiores dimensões são a masculina, exceto da largura do quadril, no qual a maior dimensão apresentada e a feminina. – Cultura ( diferentes biótipos populacionais/ branco nórdico/ negro / asiático/ mongol, etc)

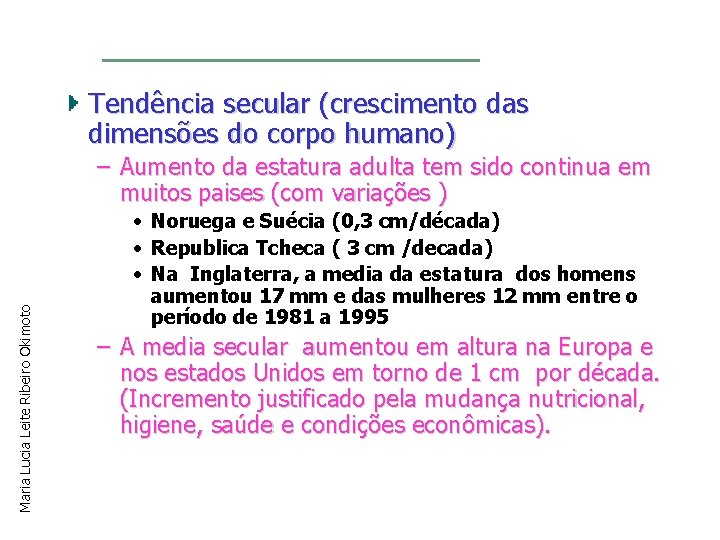

Tendência secular (crescimento das dimensões do corpo humano) Maria Lucia Leite Ribeiro Okimoto – Aumento da estatura adulta tem sido continua em muitos paises (com variações ) • Noruega e Suécia (0, 3 cm/década) • Republica Tcheca ( 3 cm /decada) • Na Inglaterra, a media da estatura dos homens aumentou 17 mm e das mulheres 12 mm entre o período de 1981 a 1995 – A media secular aumentou em altura na Europa e nos estados Unidos em torno de 1 cm por década. (Incremento justificado pela mudança nutricional, higiene, saúde e condições econômicas).

Antropometria Maria Lucia Leite Ribeiro Okimoto Os produtos devem estar adequados às dimensões da população usuária. Produtos e postos de trabalho inadequados provocam tensões musculares, dores e fadiga; às vezes podem levar a lesões irreversíveis.

Maria Lucia Leite Ribeiro Okimoto O problema não é a medida do americano ou brasileiro, mas sim o dimensionamento para o “homem médio” Exemplo: Altura mínima de 45 cm para assento não se adequa a brasileiros, franceses ou suíços Grandjean (suíço) recomenda no projeto de assentos uma altura de 32 cm

Antropometria Falácia do “homem médio” Maria Lucia Leite Ribeiro Okimoto Não existe “homem médio” ou “mulher média” Existem homens e mulheres que estão na média em relação a algumas variáveis tais como peso ou estatura, etc. Somente 4% da população tem três segmentos corporais “na média” Somente 1% da população tem 4 segmentos corporais “na média” ninguém tem 10 dimensões “médias”

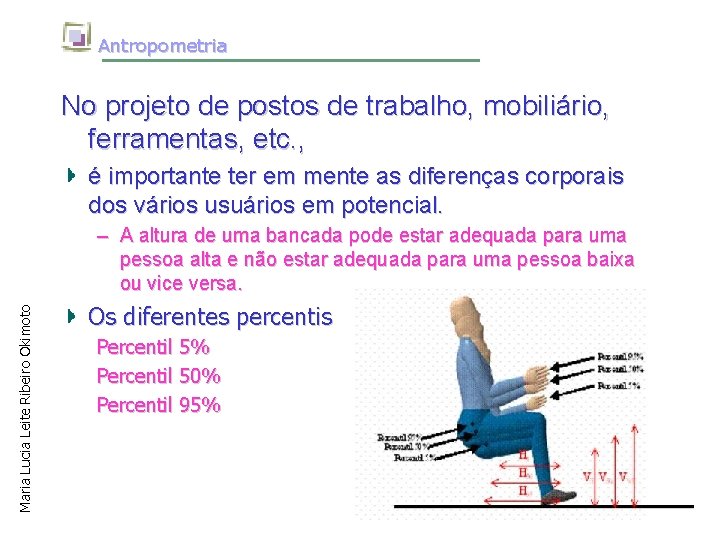

Antropometria No projeto de postos de trabalho, mobiliário, ferramentas, etc. , é importante ter em mente as diferenças corporais dos vários usuários em potencial. Maria Lucia Leite Ribeiro Okimoto – A altura de uma bancada pode estar adequada para uma pessoa alta e não estar adequada para uma pessoa baixa ou vice versa. Os diferentes percentis Percentil 5% Percentil 50% Percentil 95%

Erros na utilização de dados antropométricos (Guimarães, L. B. 2004) Erro na seleção da pesquisa correta/população Maria Lucia Leite Ribeiro Okimoto – Dados de populações especiais restringem algumas variáveis como idade, nível de renda, grau de instrução, etc. Evitar o uso de dados sobre pára-quedistas, oficiais da força aérea, motoristas etc. , – Erro na seleção da variável correta Não projetar para a média: a média não atende à maioria

Antropometria Projetando para a média está-se prejudicando metade da população Maria Lucia Leite Ribeiro Okimoto – Prejudicando a metade menor que a média, no caso de alcances – Prejudicando a metade maior que a média no caso de espaços Projete sempre para os usuários extremos (o maior ou o menor)

Maria Lucia Leite Ribeiro Okimoto Antropometria / aplicações Exemplo: Um painel de controle, que devem ser alcançados com os braços para acionar um controle, uma prateleira , escaninho ou a colocação de objetos ou documentos, devem ser projetados para o menor braço, de forma que as pessoas menores terão acesso garantido

projeto de mobiliário /Alcances Maria Lucia Leite Ribeiro Okimoto Projetando os alcances para o extremo mínimo ou 5, 0 %) garante-se o alcance das pessoas maiores também.

projeto de mobiliário / Espaço Projetando-se espaços para o extremo máximo 97, 5 %) garante-se que as pessoas maiores ficarão confortáveis e as menores também. Maria Lucia Leite Ribeiro Okimoto ?

Maria Lucia Leite Ribeiro Okimoto projeto de mobiliário / Espaço

projeto de mobiliário Maria Lucia Leite Ribeiro Okimoto Geralmente não é possível projetar para os extremos (máximo ou mínimo) O objetivo é projetar para a maioria população, mas no caso de precisar excluir, aumentar a faixa assim: tomando-se entre os 2, 5% extremos, apenas os menores que 2, 5% e maior que 97, 5% não serão atendidos

Projeto de mobiliário Maria Lucia Leite Ribeiro Okimoto Algumas peças, tais como mesas, cadeiras, etc. , podem ser projetadas com dispositivos de regulagem de forma a acomodar os diferentes tipos físicos Em alguns casos, no entanto, não são possíveis e/ou aconselháveis ajustes, devendo-se projetar para as medidas dos usuários extremos Uma porta, por exemplo, deve ter altura dimensionada para as pessoas maiores

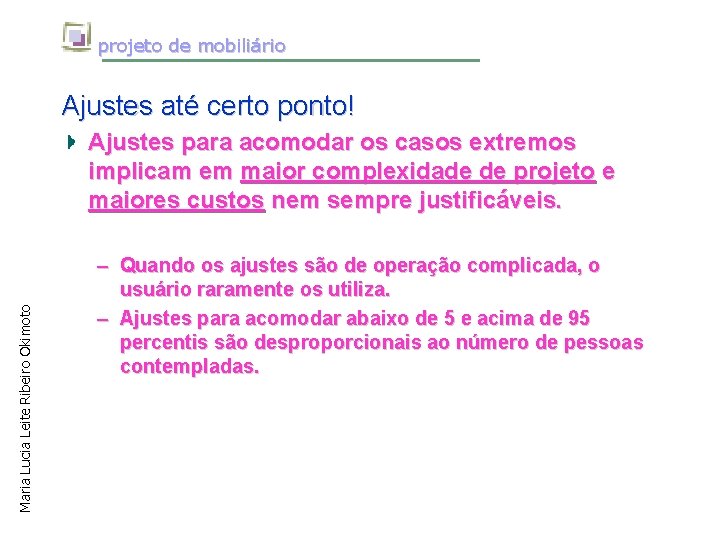

projeto de mobiliário Ajustes até certo ponto! Maria Lucia Leite Ribeiro Okimoto Ajustes para acomodar os casos extremos implicam em maior complexidade de projeto e maiores custos nem sempre justificáveis. – Quando os ajustes são de operação complicada, o usuário raramente os utiliza. – Ajustes para acomodar abaixo de 5 e acima de 95 percentis são desproporcionais ao número de pessoas contempladas.

projeto de mobiliário O ajuste da altura de uma cadeira Maria Lucia Leite Ribeiro Okimoto para acomodar 90% da população (do percentil 5 ao 95) é 10, 7 cm para acomodar 98% da população (do percentil 1 ao 99, 98%) é 15, 2 cm para acomodar 100% da população é 26, 2 cm significa 4, 5 cm para acomodar mais 8% e mais 15, 5 cm para acomodar mais 10%

Maria Lucia Leite Ribeiro Okimoto projetos de cadeira

Maria Lucia Leite Ribeiro Okimoto projeto de mobiliário/ assento O dimensionamento de um assento de trabalho exige a aplicação de 8 variáveis 1) altura poplítea, para altura da superfície do assento 2) profundidade da nádega à cavidade poplítea, para a profundidade da superfície do assento 3) largura do quadril sentado, para a largura da superfície do assento 4) altura da crista ilíaca, para a altura do espaço para protrusão das nádegas 5) altura do centro da máxima concavidade lombar, para a altura da máxima convexidade do encosto 6) altura do sub-esterno, para a altura do início da curvatura do encosto

Maria Lucia Leite Ribeiro Okimoto projeto de mobiliário

Maria Lucia Leite Ribeiro Okimoto projeto de mobiliário 7) Para altura do encosto altura do topo da cabeça sentado (poltronas de ônibus e cadeiras de repouso) altura cervical (assentos de veículos/ proteção da nuca) altura do ombro no acrômio (cadeiras de auditório) altura da axila (apoio lombar de datilografia) 8) Para a largura do encosto largura do ombro bi-deltóide (poltronas de ônibus e cadeiras de repouso) largura do ombro bi-acromial (cadeiras de auditório) largura do tórax entre as axilas (cadeiras de auditório)

Maria Lucia Leite Ribeiro Okimoto projeto de mobiliário Deve-se acrescentar: 9) espessura da coxa, para altura do espaço para introdução das pernas sob mesas. consoles e bancadas 10) profundidade da nádega ao joelho, para a profundidade de obstruções proximais de bancadas e consoles 11) Distancia do joelho ao hálux (dedo grande do pé) para localização proximal do apoio de pés

Posição de trabalho sentada Maria Lucia Leite Ribeiro Okimoto observações Oborne, 1982: na posição sentada, o corpo entra em contato com o assento, através de sua estrutura óssea, as duas tuberosidades isquiáticas

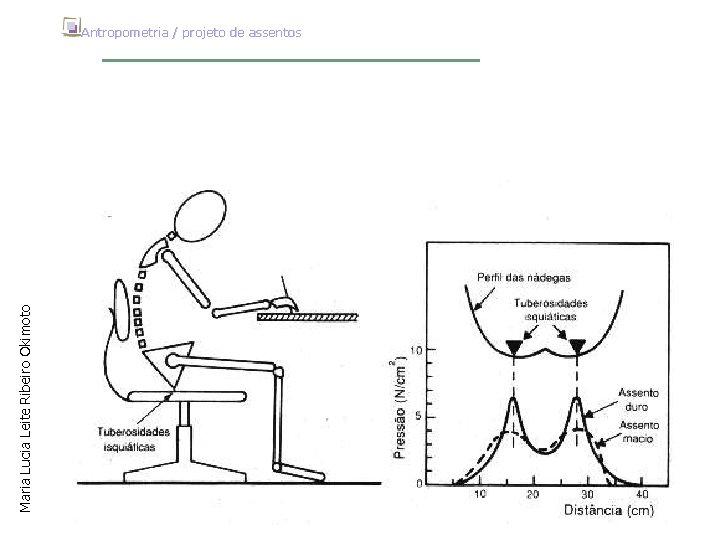

Maria Lucia Leite Ribeiro Okimoto Antropometria / projeto de assentos

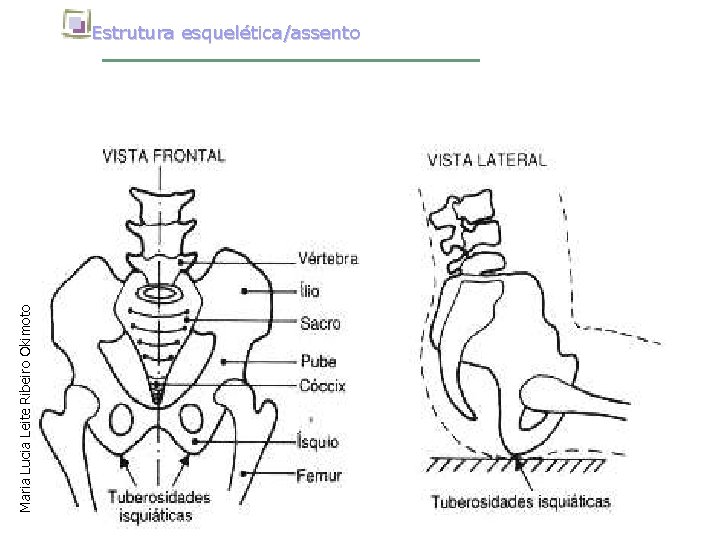

Maria Lucia Leite Ribeiro Okimoto Estrutura esquelética/assento

Maria Lucia Leite Ribeiro Okimoto Fisiologia/assento

pesquisa sobre postura em escritorio Diferentes posições no assento observadas entre 378 empregados de um escritório. (A soma ultrapassa 100%, Maria Lucia Leite Ribeiro Okimoto porque há posturas coincidentes com outras. Grandjean e Hutinger , 1977)

Posição de trabalho sentada Maria Lucia Leite Ribeiro Okimoto Iida, 1993: em apenas 25 cm 2 de superfície da pele, sobre essas tuberosidades, se concentra 75% do peso total do corpo sentado Postura sentada crítica: situações de ensino, Motoristas, etc.

Maria Lucia Leite Ribeiro Okimoto

Trabalho sentado/ indicações Maria Lucia Leite Ribeiro Okimoto Indicação Trabalho sentado Todos os itens estão dentro dos limites de espaço de trabalho Componentes estão no máximo a 6 cm Não há pesos com mais de 3 kg Há tarefas de montagens finas Há tarefas de escrita Há tarefas de datilografia ou computador

projeto de mobiliário / bancada O correto dimensionamento de uma bancada de precisão exige que se privilegie o percentil 95 com relação à visibilidade. Maria Lucia Leite Ribeiro Okimoto – Mas pode gerar desconforto à pessoas no percentil 5 terão que trabalhar com os braços elevados. O correto dimensionamento de uma bancada para trabalhos pesados exige que se privilegie o percentil 5 com relação a execução de esforço. Mas pode gerar desconforto à pessoas no percentil 95 terão que trabalhar com as costas muito curvadas.

Maria Lucia Leite Ribeiro Okimoto

Maria Lucia Leite Ribeiro Okimoto

Maria Lucia Leite Ribeiro Okimoto projeto de mobiliário / bancada É fundamental uma análise dos prejuízos Privilegiando a situação que envolva maiores riscos ou desconforto. ou Chegando-se a uma solução de compromisso, isto é, melhorando uma dimensão para compensar uma outra que está sendo prejudicada.

Maria Lucia Leite Ribeiro Okimoto projeto de mobiliário / bancada

Posição de trabalho alternada Maria Lucia Leite Ribeiro Okimoto Posição de trabalho alternada: de pé / sentada que permita variação postural

Maria Lucia Leite Ribeiro Okimoto Postura em pe

Trabalho em pe / indicacao Maria Lucia Leite Ribeiro Okimoto Posição de trabalho de pé Indicação: Quando não há espaço para acomodar as pernas Há manuseio de pesos c/+ de 3 kg Há deslocamentos Há operações distintas Há pegas fora da área de alcance Há esforço para baixo Há trabalho em célula

Trabalho em pe Inconvenientes Maria Lucia Leite Ribeiro Okimoto Fadiga músculos da panturrilha Aparecimento de varizes (? ) (Albuquer, 2001: 90% são de origem hereditária)

Maria Lucia Leite Ribeiro Okimoto 10 sugestões de ergonomia para trabalho de pé Corpo: 1. o corpo deve trabalhar na vertical (t. z. ) 2. a cabeça deve estar na vertical 3. os braços devem estar na vertical 4. os antebraços devem estar na vertical ou próximos à horizontal 5. os cotovelos não devem estar apoiados sobre a bancada ou mesa de trabalho

Maria Lucia Leite Ribeiro Okimoto Bancada ou mesa de trabalho: 6. deve estar à altura dos cotovelos 7. a 30 cm dos olhos para empenho visual 8. se for muito baixa compensar a altura 9. se for muito alta, fornecer plataforma de apoio para os pés (*): 10. diminui dor na panturrilha e lombar (*) Travessas de cadeiras, mesas, etc. , não servem para apoiar os pés

postura de trabalho semi-sentado Trabalho semi-sentado - Preserva a rapidez e evita fadiga Maria Lucia Leite Ribeiro Okimoto Indicação: Agilidade sobre algum controle Proximidade visual Ou há trabalho de pé, parado

Posição de trabalho alternada (de pé/sentada) Maria Lucia Leite Ribeiro Okimoto - É a melhor postura de trabalho, mas de difícil aplicabilidade - Preserva a movimentação - Evita a fadiga - Evita dores no dorso e na região lombar Indicação: Necessidade atingir locais com +de 40 cm Movimentação de componentes ou peça altura superior a 15 cm

Posicao de cocoras Posição de trabalho de cócoras Maria Lucia Leite Ribeiro Okimoto Indicação Quando o indivíduo tem que tocar o nível do chão com as mãos Há necessidade de movimentar-se nessa posição

Maria Lucia Leite Ribeiro Okimoto definicao da postura de trabalho

Espaço de trabalho

Espaço Maria Lucia Leite Ribeiro Okimoto Um recinto fechado que só permita movimento dentro da área 1 é definido como confinado Um recinto que contempla movimentação na área 2 é considerado pequeno Um recinto com espaço de área 3 é considerado adequado. – Um espaço é considerado adequado quando as pessoas conseguem movimentar-se nele sem esbarrar em pessoas ou objetos

Distância íntima Fase próxima Maria Lucia Leite Ribeiro Okimoto – Distância do amor, da luta, do conforto, da proteção Fase afastada (15 a 45 cm) – As mãos podem ser estendidas e tocar o outro – “o outro está tão perto que a gente fica vesgo”

Distância pessoal Fase próxima (50 a 80 cm) – É a bolha imaginária ao redor de cada um Maria Lucia Leite Ribeiro Okimoto Fase afastada (80 cm a 1, 20 m) – Distância que mantém uma outra pessoa ao alcance da mão – É o limite do domínio físico

Distância social Maria Lucia Leite Ribeiro Okimoto Fase próxima (1, 20 cm a 2, 10 cm) Distância em que ocorre os negócios impessoais, uma reunião social informal, Distância mantida pelas pessoas que trabalham juntas Fase afastada (2, 10 cm a 3, 50 cm) Distância dos negócios mais formais

Distância pública Fase próxima (3, 50 cm a 7, 50 cm) – Permite ação de fuga ou defesa Maria Lucia Leite Ribeiro Okimoto Fase afastada (7, 50 cm ou mais) – 9 m é a distância que se estabelece em torno de figuras – públicas importantes

Maria Lucia Leite Ribeiro Okimoto Zona de contacto de Fruin, baseada na elipse corporal, que gera uma área de 0, 29 m 2. Reduzindo-se esta área, aumenta-se a freqüência de contacto entre pedestres. (Panero & Zelnik, 1993)

Maria Lucia Leite Ribeiro Okimoto Zona de não contacto de Fruin, baseada em um espaçamento interpessoal expandido de 91, 4 cm ou 0, 65 m 2. Contacto pessoal pode ser evitado entre 0, 29 e 0, 65 m 2 por pessoa. (Panero & Zelnik, 1993)

Maria Lucia Leite Ribeiro Okimoto Zona de de circulação de Fruin, expandindo a elipse corporal para 121 m 2 por pessoa. Um espaço de 0, 93 a 1, 21 m 2 permite circulação sem perturbar outras pessoas (Panero & Zelnik, 1993)

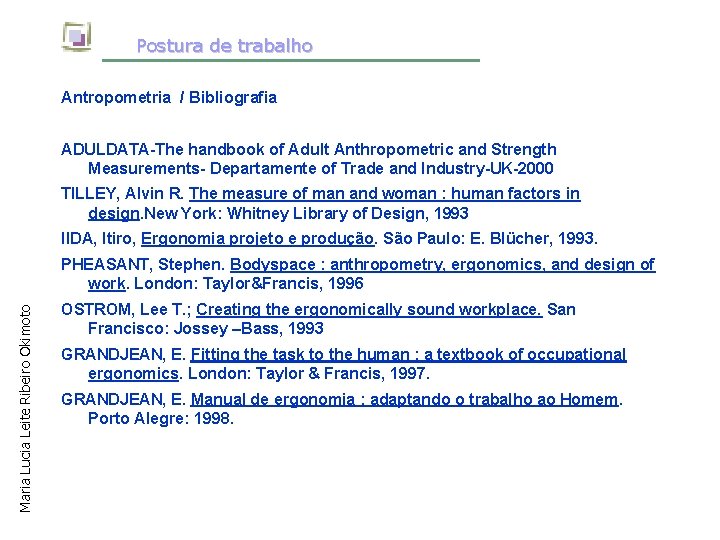

Postura de trabalho Antropometria / Bibliografia ADULDATA-The handbook of Adult Anthropometric and Strength Measurements- Departamente of Trade and Industry-UK-2000 TILLEY, Alvin R. The measure of man and woman : human factors in design. New York: Whitney Library of Design, 1993 IIDA, Itiro, Ergonomia projeto e produção. São Paulo: E. Blücher, 1993. Maria Lucia Leite Ribeiro Okimoto PHEASANT, Stephen. Bodyspace : anthropometry, ergonomics, and design of work. London: Taylor&Francis, 1996 OSTROM, Lee T. ; Creating the ergonomically sound workplace. San Francisco: Jossey –Bass, 1993 GRANDJEAN, E. Fitting the task to the human : a textbook of occupational ergonomics. London: Taylor & Francis, 1997. GRANDJEAN, E. Manual de ergonomia : adaptando o trabalho ao Homem. Porto Alegre: 1998.

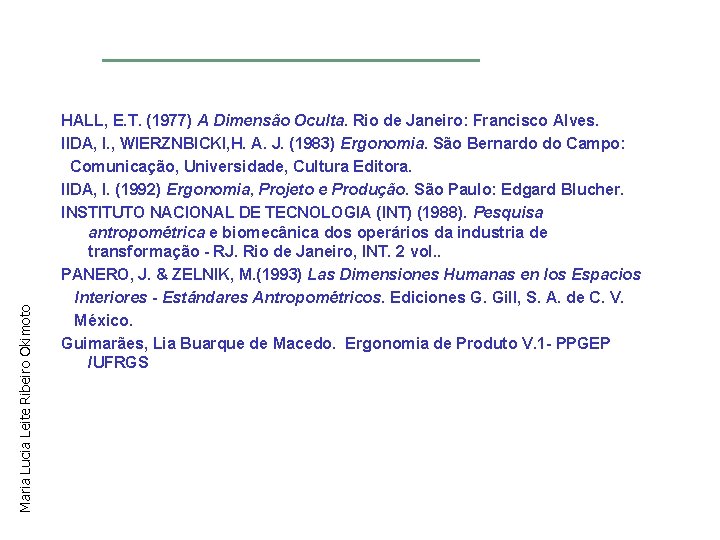

Maria Lucia Leite Ribeiro Okimoto HALL, E. T. (1977) A Dimensão Oculta. Rio de Janeiro: Francisco Alves. IIDA, I. , WIERZNBICKI, H. A. J. (1983) Ergonomia. São Bernardo do Campo: Comunicação, Universidade, Cultura Editora. IIDA, I. (1992) Ergonomia, Projeto e Produção. São Paulo: Edgard Blucher. INSTITUTO NACIONAL DE TECNOLOGIA (INT) (1988). Pesquisa antropométrica e biomecânica dos operários da industria de transformação - RJ. Rio de Janeiro, INT. 2 vol. . PANERO, J. & ZELNIK, M. (1993) Las Dimensiones Humanas en los Espacios Interiores - Estándares Antropométricos. Ediciones G. Gill, S. A. de C. V. México. Guimarães, Lia Buarque de Macedo. Ergonomia de Produto V. 1 - PPGEP /UFRGS

Considerações biomecânicas e fisiológicas

Maria Lucia Leite Ribeiro Okimoto Conhecimentos da Biomecânica/ Fisiologia e Antropometria são necessários para adequar as condições do posto ou da tarefa ao individuo

Postura de trabalho Princípios da Biomecânica (Dul & Weerdmeester, 2004) As articulações devem ocupar uma posição neutra Conservar os pesos próximos ao corpo Maria Lucia Leite Ribeiro Okimoto Evitar curvar-se para frente Evitar inclinar a cabeça para frente Evitar torções do tronco Evitar movimentos bruscos que produzam picos de tensão Alterne posturas e movimentos Restrinja a duração do esforço muscular continuo

Postura de trabalho Maria Lucia Leite Ribeiro Okimoto Quanto maior o esforço muscular continuo, menor se torna o tempo suportável (Dul & Weerdmeester, 2004)

Postura de trabalho • Previna a exaustão muscular Maria Lucia Leite Ribeiro Okimoto • Pausas curtas e freqüentes são melhores (Dul & Weerdmeester, 2004)

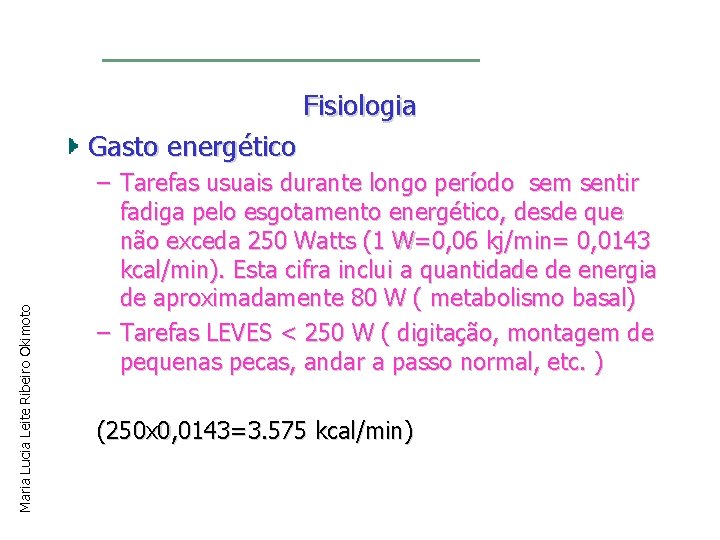

Fisiologia Maria Lucia Leite Ribeiro Okimoto Gasto energético – Tarefas usuais durante longo período sem sentir fadiga pelo esgotamento energético, desde que não exceda 250 Watts (1 W=0, 06 kj/min= 0, 0143 kcal/min). Esta cifra inclui a quantidade de energia de aproximadamente 80 W ( metabolismo basal) – Tarefas LEVES < 250 W ( digitação, montagem de pequenas pecas, andar a passo normal, etc. ) (250 x 0, 0143=3. 575 kcal/min)

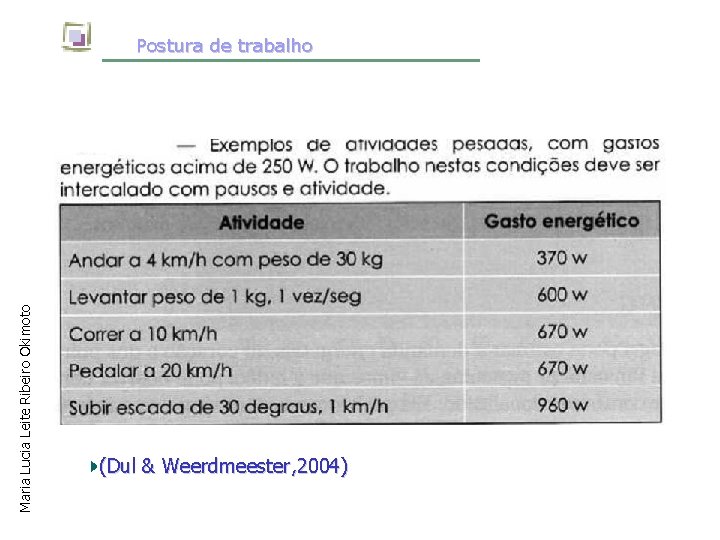

Maria Lucia Leite Ribeiro Okimoto Postura de trabalho (Dul & Weerdmeester, 2004)
