FUNDAMENTO ICPOES La muestra pasa a travs del

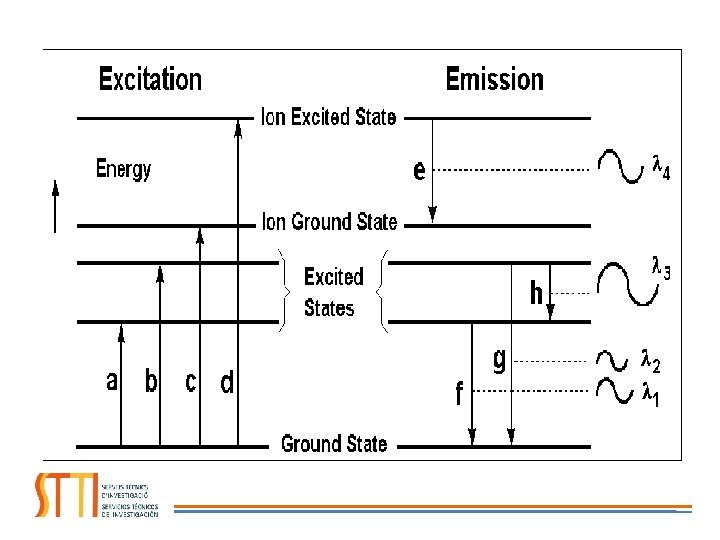

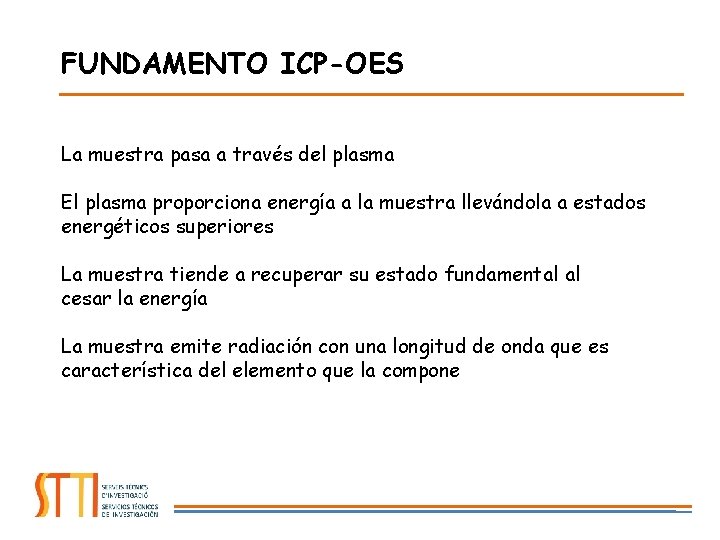

FUNDAMENTO ICP-OES La muestra pasa a través del plasma El plasma proporciona energía a la muestra llevándola a estados energéticos superiores La muestra tiende a recuperar su estado fundamental al cesar la energía La muestra emite radiación con una longitud de onda que es característica del elemento que la compone

INSTRUMENTACIÓN ICP-OES 1. SISTEMAS DE INTRODUCCIÓN DE MUESTRAS 2. FUENTE DE IONES. PLASMA 3. ESPECTROMETRO 4. DETECTOR COMÚN ICP-MS

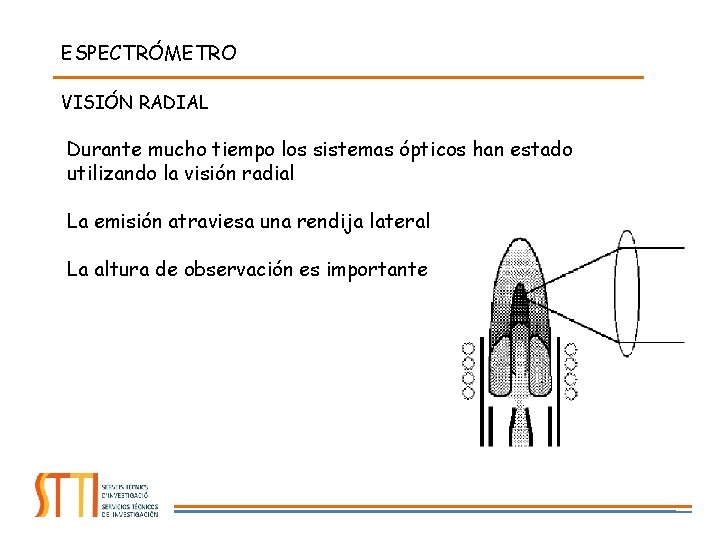

ESPECTRÓMETRO VISIÓN RADIAL Durante mucho tiempo los sistemas ópticos han estado utilizando la visión radial La emisión atraviesa una rendija lateral La altura de observación es importante

ESPECTRÓMETRO VISIÓN AXIAL El camino óptico de la emisión es mayor que en el plasma observado radialmente Se mejora la sensibilidad y los LOD La visión axial no extiende el rango dinámico lineal sino que lo desplaza a concentraciones menores

ESPECTRÓMETRO VISIÓN AXIAL Problemas de reabsorción: la emisión del analito es absorbida por los átomos en estado fundamental en la zona fría del plasma (pluma) SOLUCIÓN: Uso del Shear gas para desplazar la pluma Equipos con visión dual (radial y axial)

EQUIPOS ACTUALES CONFIGURACIÓN DUAL

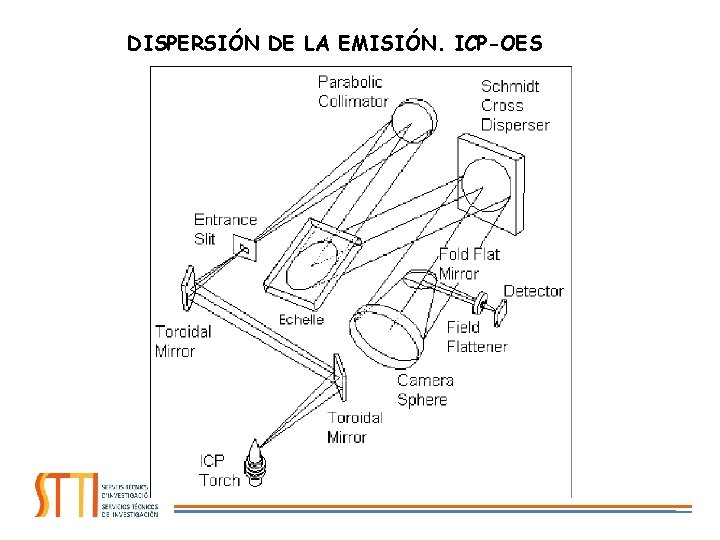

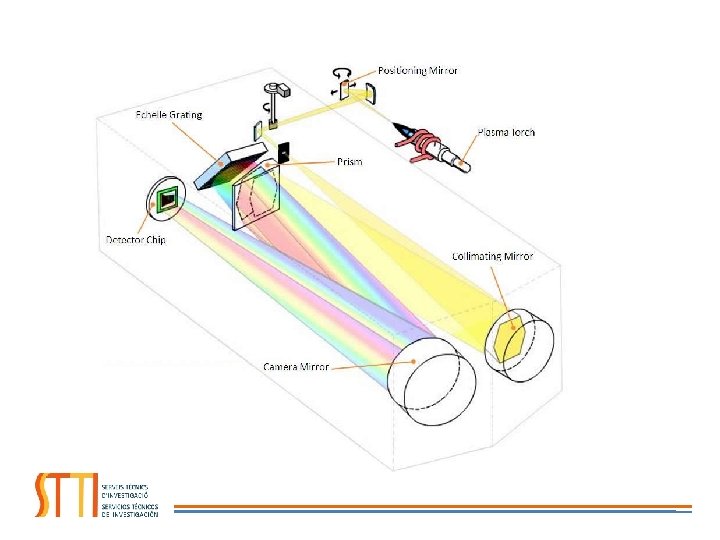

DISPERSIÓN DE LA EMISIÓN. ICP-OES

DETECTORES Una vez las líneas de emisión han sido aisladas el detector mide su intensidad TUBO FOTMULTIPLICADOR Amplifican la señal de la radiación recibida del orden de 106 La corriente eléctrica medida en el ánodo es utilizada para medir la intensidad de la radiación

DETECTORES DE ESTADO SÓLIDO En los equipo actuales Chips con superficie de silicio sobre la cual hay una serie de detectores segmentados localizados estratégicamente para medir las líneas de emisión detectores SCD
