Fundações Alvenaria Concreto Armado Estruturas Disponível em: www. tallesmello. com. br

Fundações são elementos estruturais cuja função é transmitir as cargas da estrutura para o terreno onde ela se apoia Fundações ABNT NBR 6122/2010.

Definição A estrutura de uma obra é constituída pelo esqueleto (imagem 1) formado pelos elementos estruturais, tais como: lajes (1), vigas (2), pilares (3) e fundações (4), etc.

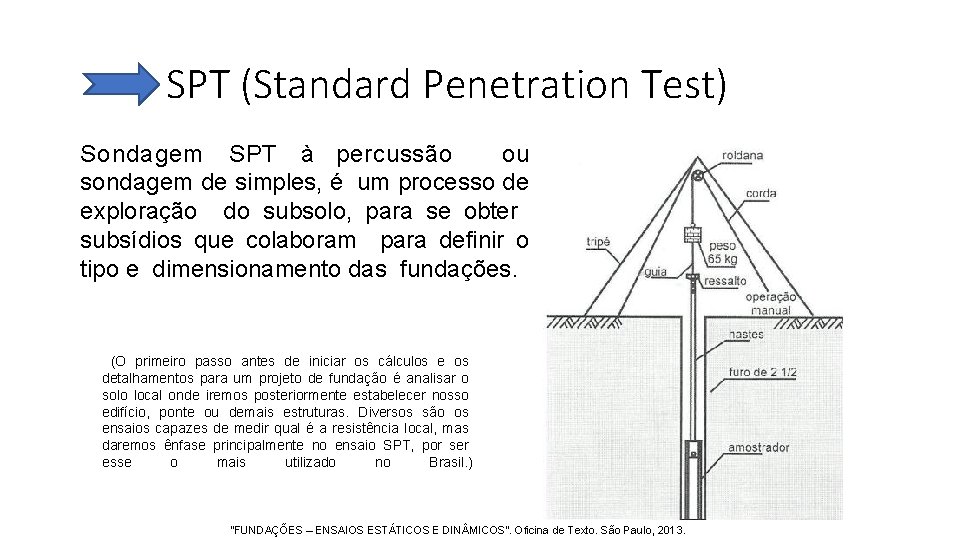

SPT (Standard Penetration Test) Sondagem SPT à percussão ou sondagem de simples, é um processo de exploração do subsolo, para se obter subsídios que colaboram para definir o tipo e dimensionamento das fundações. (O primeiro passo antes de iniciar os cálculos e os detalhamentos para um projeto de fundação é analisar o solo local onde iremos posteriormente estabelecer nosso edifício, ponte ou demais estruturas. Diversos são os ensaios capazes de medir qual é a resistência local, mas daremos ênfase principalmente no ensaio SPT, por ser esse o mais utilizado no Brasil. ) “FUNDAÇÕES – ENSAIOS ESTÁTICOS E DIN MICOS”. Oficina de Texto. São Paulo, 2013.

Classificação: FUNDAÇÃO DIRETA Aquelas em que a transmissão da carga para o solo é feita preponderantemente pela base. Quanto à Transmissão das cargas FUNDAÇÃO INDIRETA Aquelas em que a transmissão da carga para o solo é feita preponderantemente pela superfície lateral.

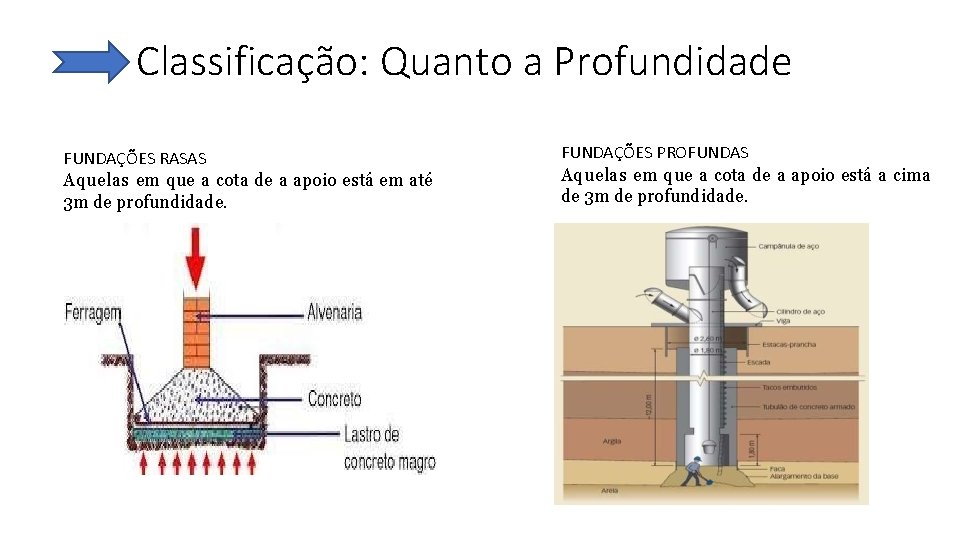

Classificação: Quanto a Profundidade FUNDAÇÕES RASAS Aquelas em que a cota de a apoio está em até 3 m de profundidade. FUNDAÇÕES PROFUNDAS Aquelas em que a cota de a apoio está a cima de 3 m de profundidade.

BLOCOS E ALICERCES Corrida FUNDAÇÕES SUPERFICIAIS Sapatas Isolada Associada Alavancada Radier TUBULÃO Céu aberto Ar comprimido Estaca de Madeira Estaca de aço FUNDAÇÕES PROFUNDAS Estacas Pré-moldadas ESTACA Estacas de concreto moldadas in loco Estaca de concreto prémoldada Strauss Franki Raiz Barrete/ escavada

Tipo de Fundações Cargas (Peso do prédio, da ponte, etc. ) Resistência (Tipo de solo, capacidade de carga, etc. ) Radier Casas Térreas/ Sobrados Solo pouco firme e firme Casas Térreas Solo pouco firme Sobrados Solo firme e seco Broca Sobrados e Prédios Baixos Solo firme Strauss Prédios Baixos Solo pouco firme Pré- Moldada Prédios Altos, Pontes e Viadutos Solo pouco firme ou com presença de água Tipo Franki Prédios Altos, Pontes e Viadutos Solo pouco firme A céu Aberto Prédios Altos, Pontes e Grandes Viadutos Quando o lençol freático é profunda A Ar comprimido Prédios Altos, Pontes e Grandes Viadutos Quando o lençol freático é raso ou quando a obra é dentro de rio, lagoa ou mar Sapata Estacas Tubulão

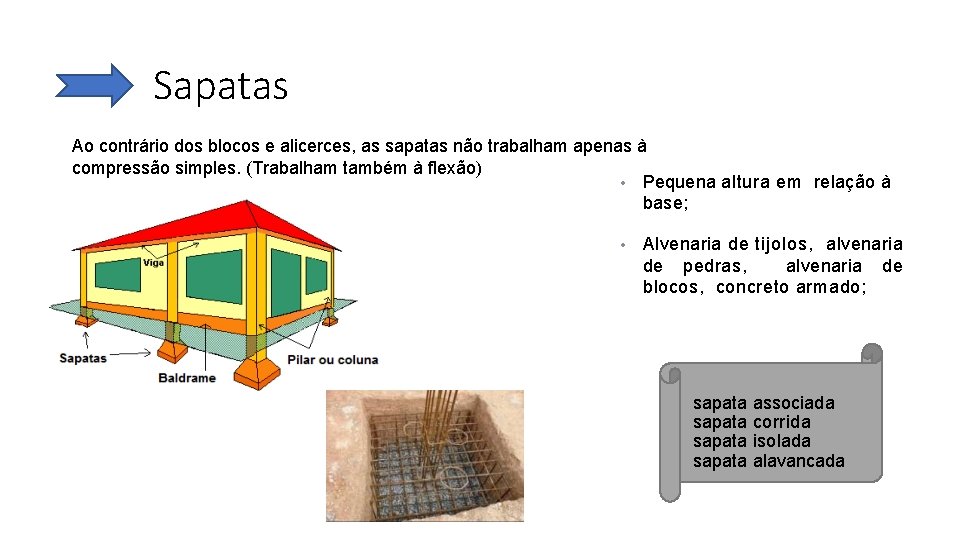

Sapatas Ao contrário dos blocos e alicerces, as sapatas não trabalham apenas à compressão simples. (Trabalham também à flexão) • Pequena altura em relação à base; • Alvenaria de tijolos, alvenaria de pedras, alvenaria de blocos, concreto armado; sapata associada sapata corrida sapata isolada sapata alavancada

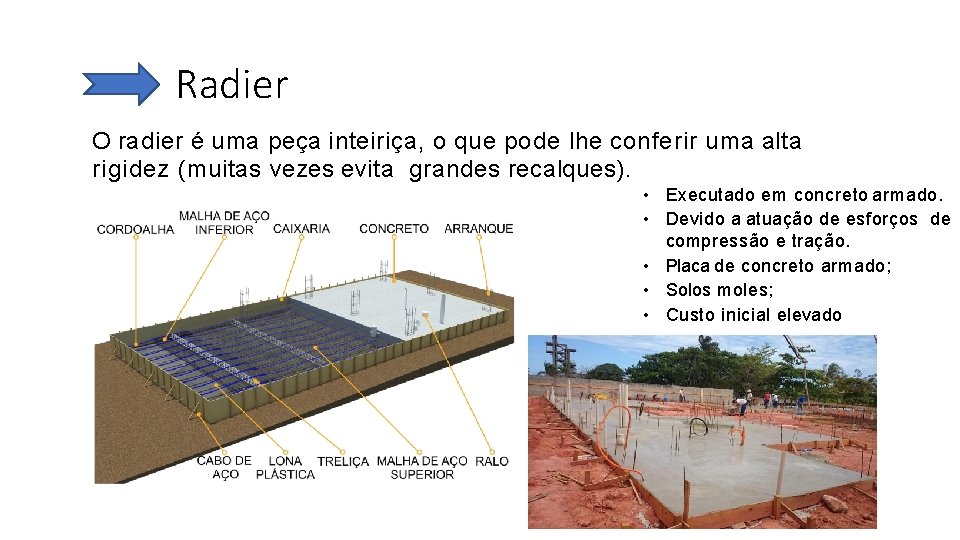

Radier O radier é uma peça inteiriça, o que pode lhe conferir uma alta rigidez (muitas vezes evita grandes recalques). • Executado em concreto armado. • Devido a atuação de esforços de compressão e tração. • Placa de concreto armado; • Solos moles; • Custo inicial elevado

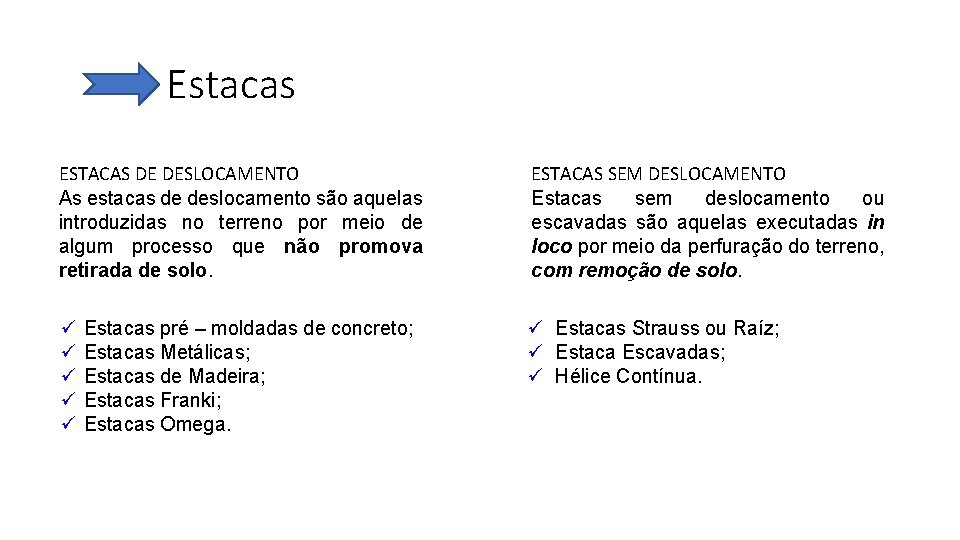

Estacas ESTACAS DE DESLOCAMENTO As estacas de deslocamento são aquelas introduzidas no terreno por meio de algum processo que não promova retirada de solo. ESTACAS SEM DESLOCAMENTO Estacas sem deslocamento ou escavadas são aquelas executadas in loco por meio da perfuração do terreno, com remoção de solo. ü ü ü Estacas Strauss ou Raíz; ü Estaca Escavadas; ü Hélice Contínua. Estacas pré – moldadas de concreto; Estacas Metálicas; Estacas de Madeira; Estacas Franki; Estacas Omega.

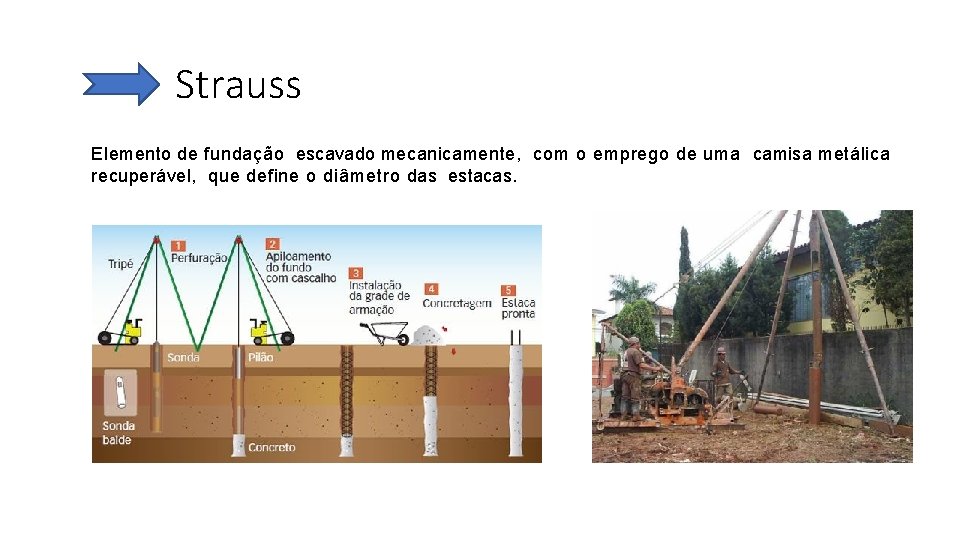

Strauss Elemento de fundação escavado mecanicamente, com o emprego de uma camisa metálica recuperável, que define o diâmetro das estacas.

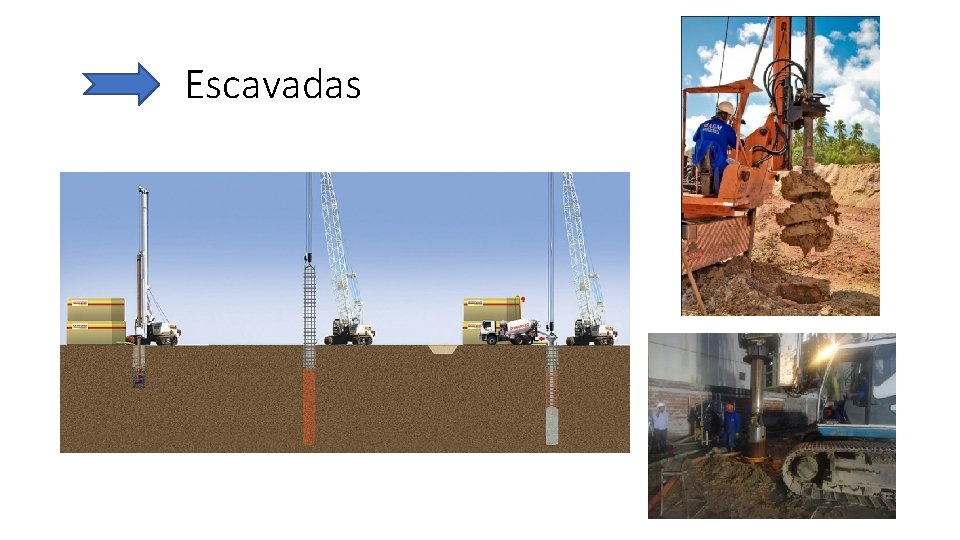

Escavadas

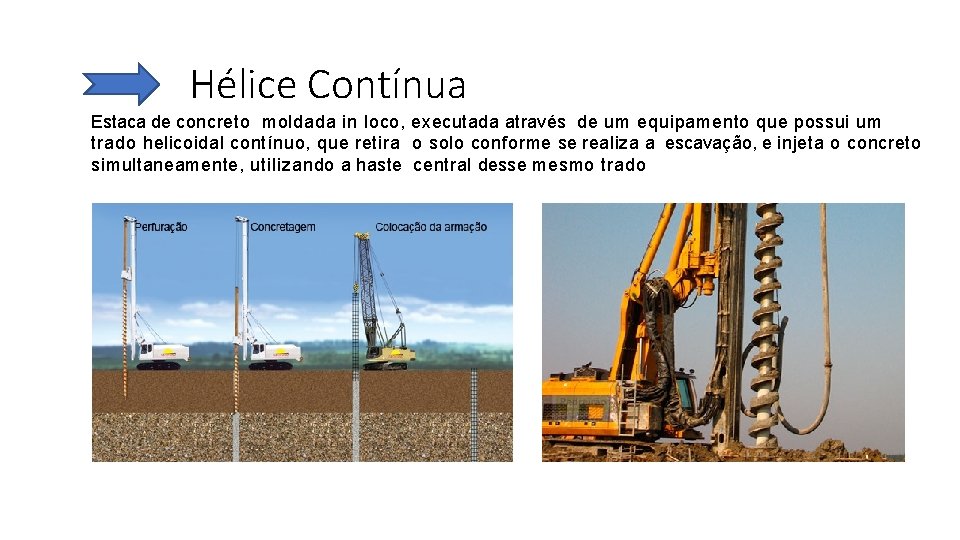

Hélice Contínua Estaca de concreto moldada in loco, executada através de um equipamento que possui um trado helicoidal contínuo, que retira o solo conforme se realiza a escavação, e injeta o concreto simultaneamente, utilizando a haste central desse mesmo trado

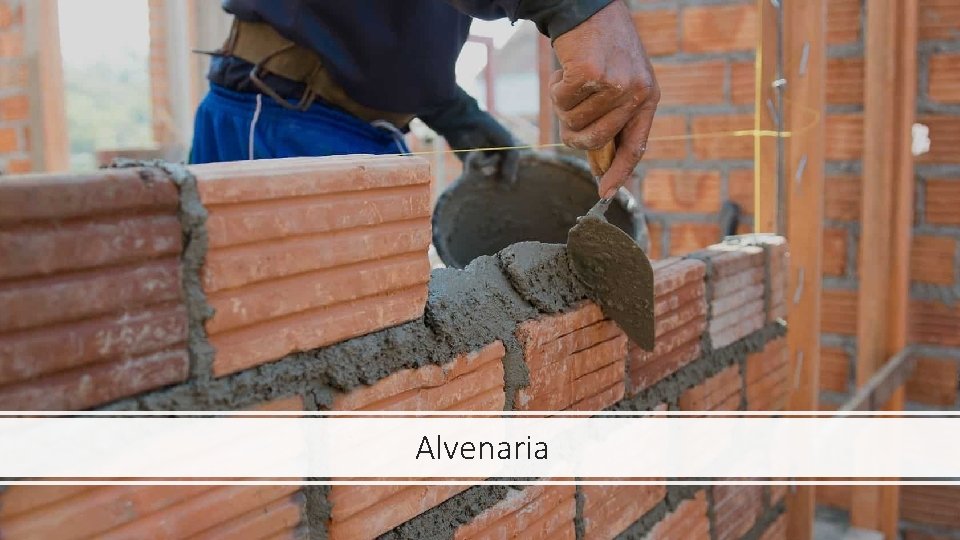

Alvenaria

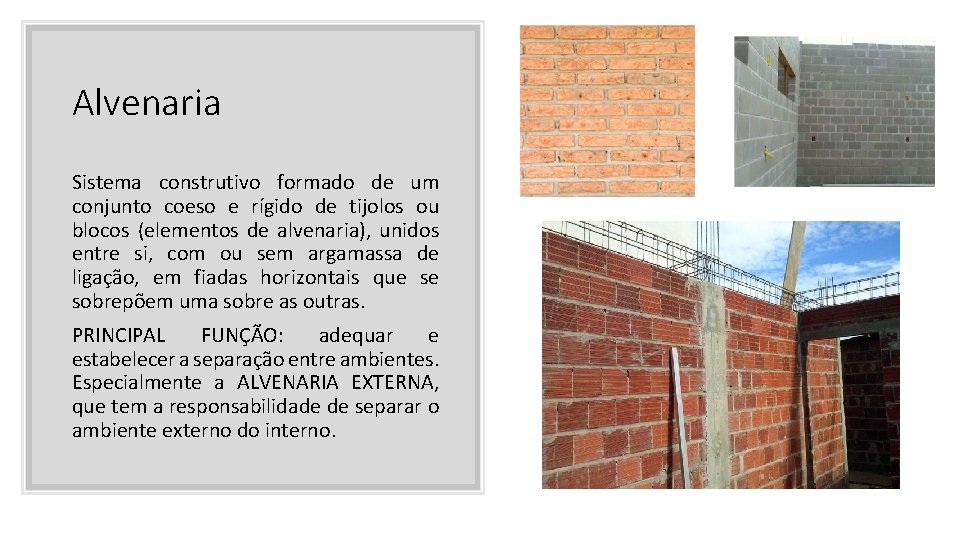

Alvenaria Sistema construtivo formado de um conjunto coeso e rígido de tijolos ou blocos (elementos de alvenaria), unidos entre si, com ou sem argamassa de ligação, em fiadas horizontais que se sobrepõem uma sobre as outras. PRINCIPAL FUNÇÃO: adequar e estabelecer a separação entre ambientes. Especialmente a ALVENARIA EXTERNA, que tem a responsabilidade de separar o ambiente externo do interno.

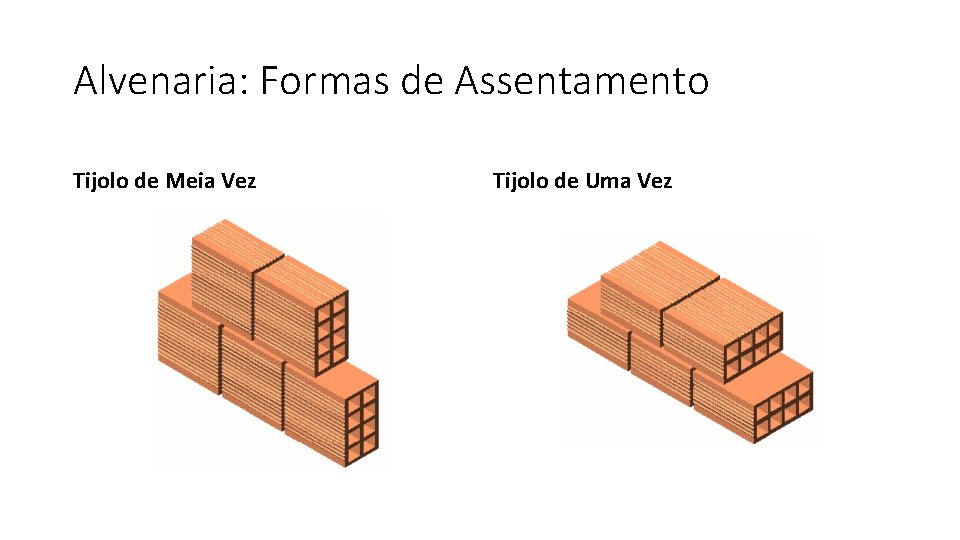

Alvenaria: Formas de Assentamento Tijolo de Meia Vez Tijolo de Uma Vez

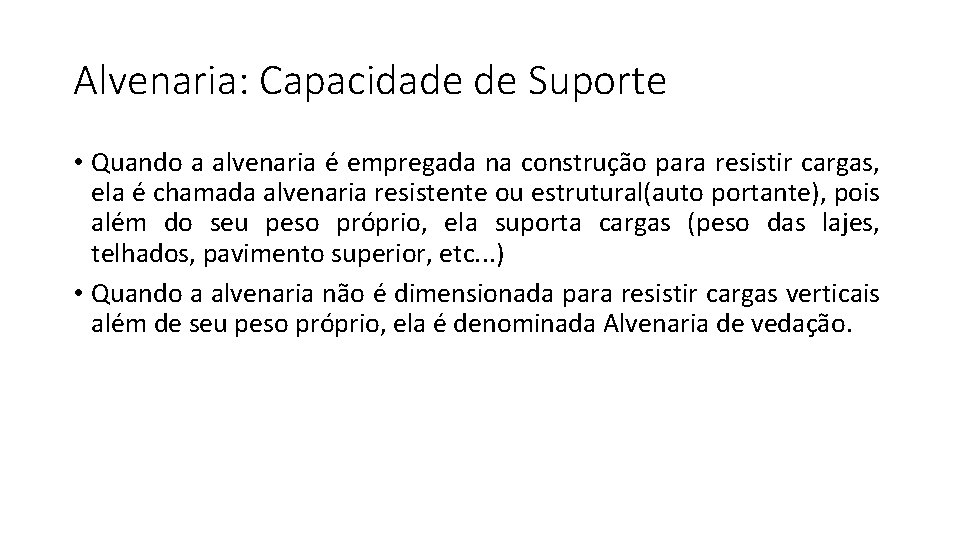

Alvenaria: Capacidade de Suporte • Quando a alvenaria é empregada na construção para resistir cargas, ela é chamada alvenaria resistente ou estrutural(auto portante), pois além do seu peso próprio, ela suporta cargas (peso das lajes, telhados, pavimento superior, etc. . . ) • Quando a alvenaria não é dimensionada para resistir cargas verticais além de seu peso próprio, ela é denominada Alvenaria de vedação.

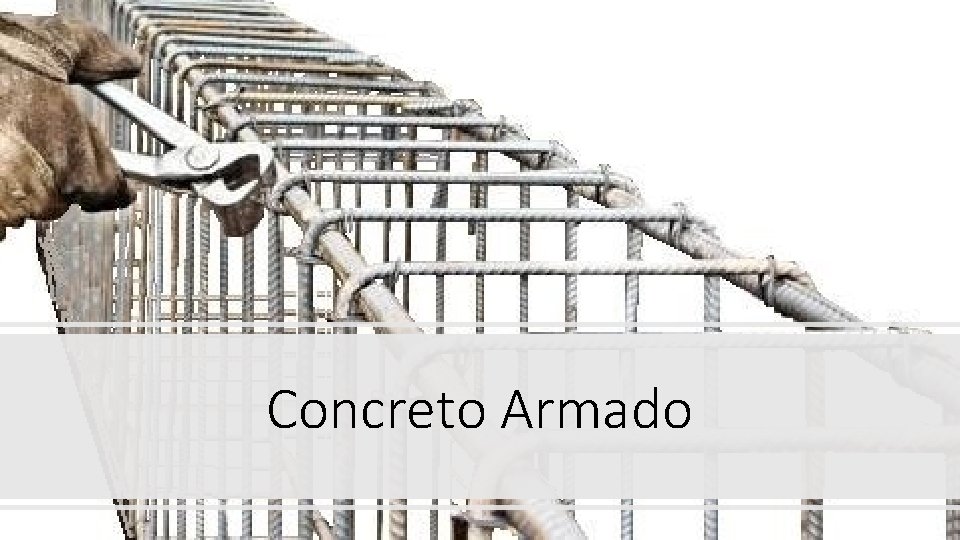

Concreto Armado

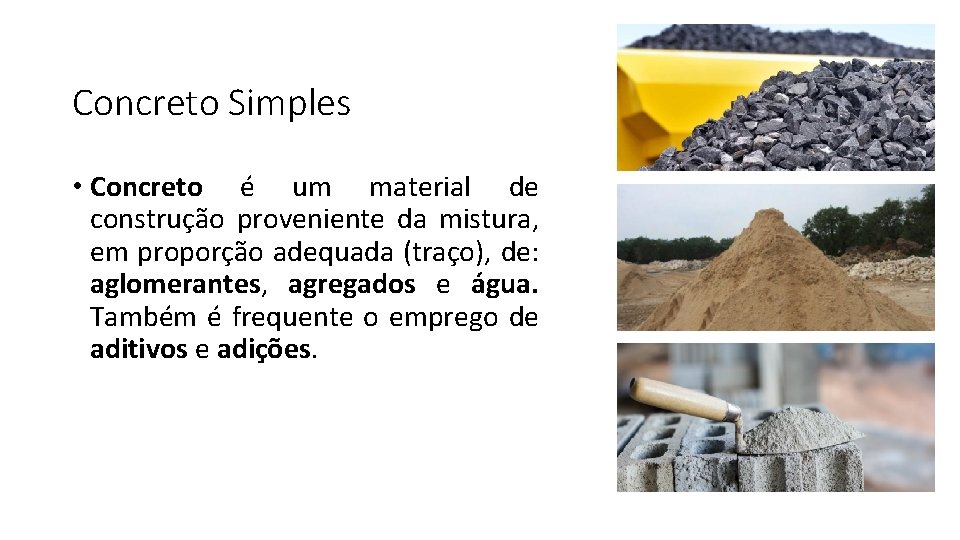

Concreto Simples • Concreto é um material de construção proveniente da mistura, em proporção adequada (traço), de: aglomerantes, agregados e água. Também é frequente o emprego de aditivos e adições.

Aço • O aço é uma liga de ferrocarbono com outros elementos adicionais (silício, manganês, fósforo, enxofre etc. ), resultante da eliminação total ou parcial de elementos inconvenientes que se fazem presentes no produto obtido na primeira redução do minério de ferro. • O teor de carbono nessa liga varia de 0 a 1, 7%. • Para a construção civil, varia de 0, 18 a 0, 25%.

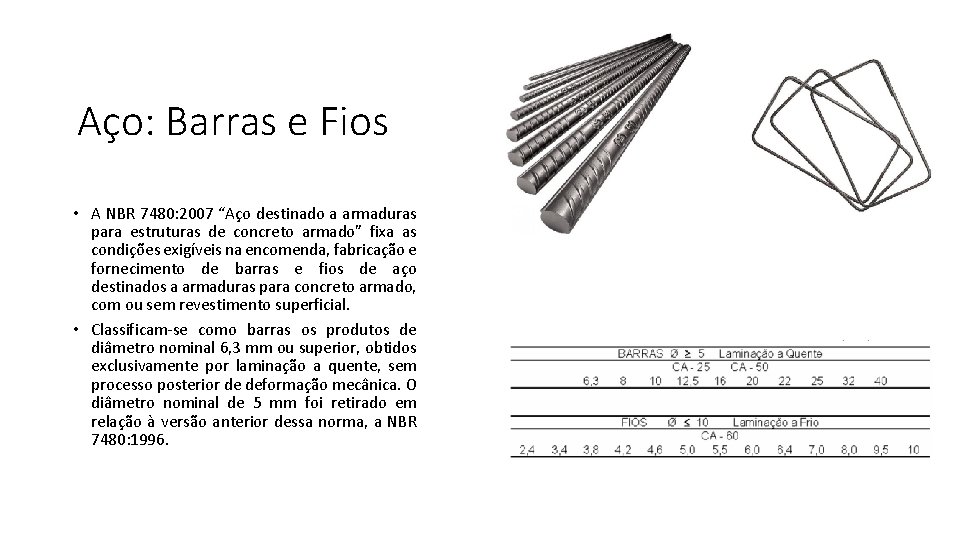

Aço: Barras e Fios • A NBR 7480: 2007 “Aço destinado a armaduras para estruturas de concreto armado” fixa as condições exigíveis na encomenda, fabricação e fornecimento de barras e fios de aço destinados a armaduras para concreto armado, com ou sem revestimento superficial. • Classificam-se como barras os produtos de diâmetro nominal 6, 3 mm ou superior, obtidos exclusivamente por laminação a quente, sem processo posterior de deformação mecânica. O diâmetro nominal de 5 mm foi retirado em relação à versão anterior dessa norma, a NBR 7480: 1996.

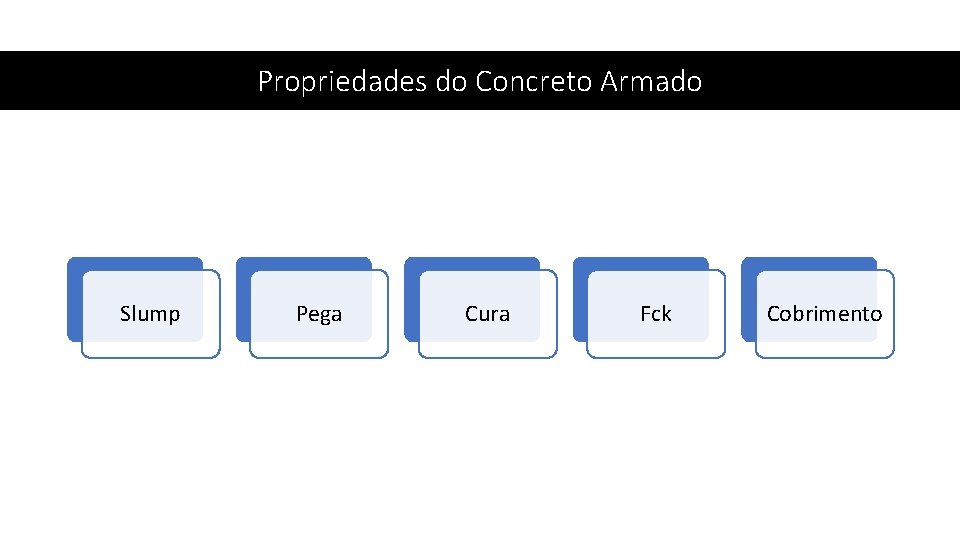

Propriedades do Concreto Armado Slump Pega Cura Fck Cobrimento

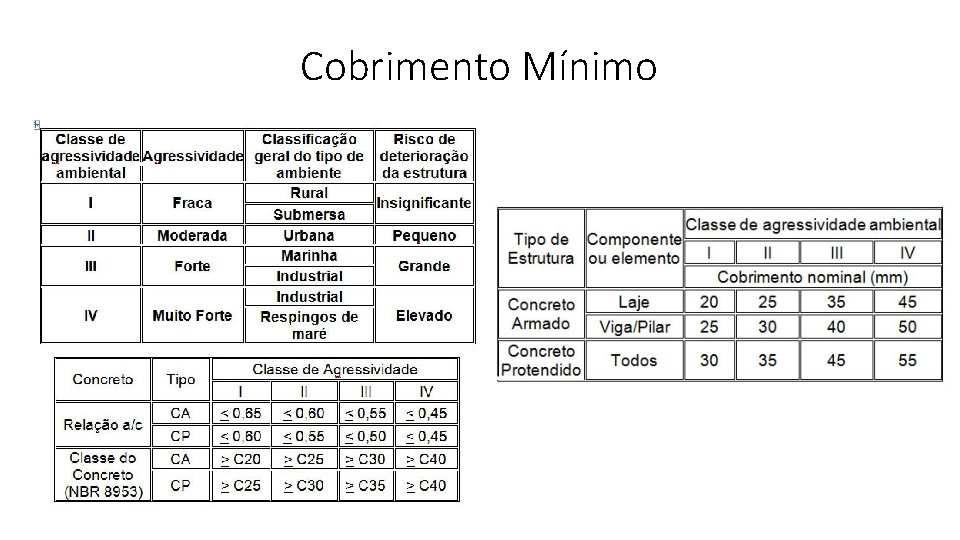

Cobrimento Mínimo

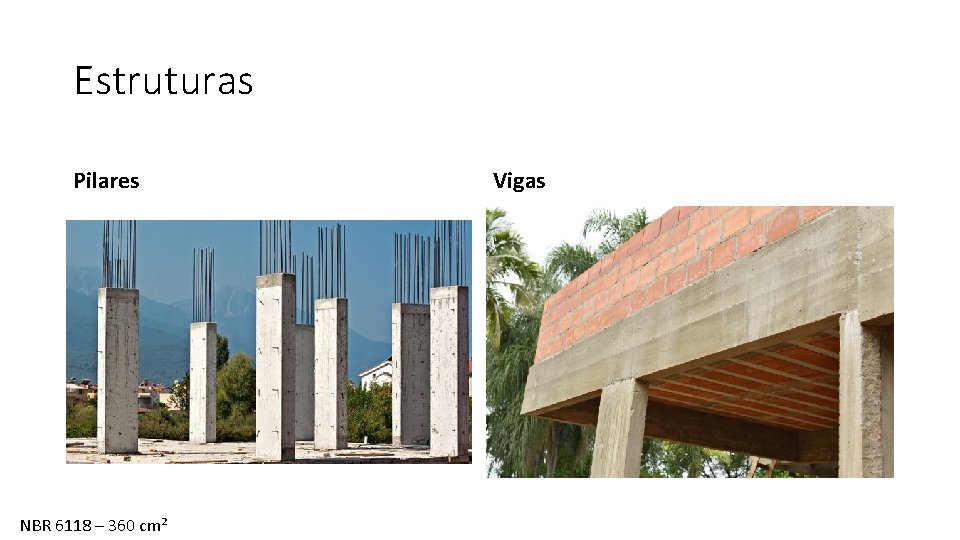

Estruturas Pilares NBR 6118 – 360 cm² Vigas
