FUENTE DE PODER La fuente de poder o de alimentación es la encarga de transformar la corriente alterna de la línea eléctrica comercial en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren.

TIPOS DE FUNTES Existe dos tipos de fuentes de poder, estos son: Fuente AT (Tecnología Avanzada) Fuentes ATX (Tecnología Avanzada Extendida) Descripción Fuente AT. Hace referencia a un estándar de dispositivos introducidos al mercado a inicios de los años 80´s, la cuál reemplazo a una tecnología denominada XT ("e. Xtended Technology") ó tecnología extendida.

Algunas de sus Características: Para su encendido y apagado, cuenta con un interruptor mecánico. Algunos modelos integraban un conector hembra de tres terminales para suministrar adicionalmente al monitor CRT. Este tipo de fuentes se integran desde equipos tan antiguos con microprocesador Intel® 8026 hasta equipos con microprocesador Intel® Pentium MMX. Es una fuente ahorradora de electricidad, ya que no se queda en modo "Stand by" ó en estado de espera; esto porque al oprimir el interruptor se corta totalmente el suministro. Es una fuente segura, ya que al oprimir el botón de encendido se interrumpe la electricidad dentro de los circuitos, evitando problemas de cortos al manipular su interior. Si el usuario manipula directamente el interruptor en su parte interna para realizar alguna modificación, corre el riesgo de choque eléctrico al estar conectada, ya que esa pieza trabaja directamente con la electricidad de la red eléctrica.

Internamente cuenta con una serie de circuitos encargados de transformar la electricidad, para que esta sea suministrada de manera correcta a los dispositivos. Externamente consta de los siguientes elementos: 1. - Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener ventilados los circuitos. 2. - Conector de suministro: recibe el cable de corriente desde el tomacorriente de pared. 3. - Selector de voltaje: permite seleccionar el voltaje de 127 V ó 240 V. 4. - Conector de suministro a otros dispositivos: permite suministrar a cierto tipo de monitores CRT. 5. - Conector AT: suministra de electricidad a la tarjeta principal. 6. - Conector de 4 terminales MOLEX: utilizado para el suministro a los discos duros, disqueteras 5. 25" y unidades ópticas. 7. - Conector de 4 terminales para BERG: suministra corriente las disqueteras 3. 5". 8. - Interruptor mecánico: permite encender la fuente AT.

Partes de la Fuentes de Poder AT /home/josezapata/Documentos/mantenimiento PC/Fuente at. docx

FUENTE DE PODER ATX son las siglas de ("Advanced Technology e. Xtended") ó tecnología avanzada extendida, la cuál es una segunda generación de fuentes de alimentación, introducidas al mercado para computadoras con microprocesador Intel® Pentium MMX, y a partir de ese momento se extiende su uso. Características de la Fuente. Es de encendido digital, es decir, tiene un pulsador en lugar de un interruptor mecánico como sus antecesoras. Algunos modelos integran un interruptor mecánico trasero para evitar consumo innecesario de energía eléctrico, evitando el estado de reposo "Stand By" durante la cuál consumen cantidades mínimas de electricidad. Este tipo de fuentes se integran desde los equipos con microprocesador Intel® Pentium MMX hasta los equipos con los mas modernos microprocesadores. El apagado de este tipo de fuentes puede ser manipulado con software.

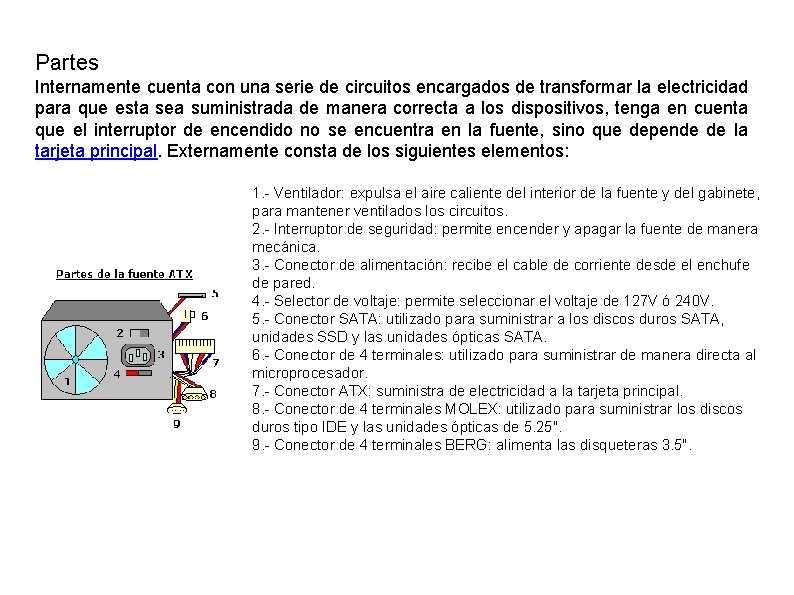

Partes Internamente cuenta con una serie de circuitos encargados de transformar la electricidad para que esta sea suministrada de manera correcta a los dispositivos, tenga en cuenta que el interruptor de encendido no se encuentra en la fuente, sino que depende de la tarjeta principal. Externamente consta de los siguientes elementos: 1. - Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener ventilados los circuitos. 2. - Interruptor de seguridad: permite encender y apagar la fuente de manera mecánica. 3. - Conector de alimentación: recibe el cable de corriente desde el enchufe de pared. 4. - Selector de voltaje: permite seleccionar el voltaje de 127 V ó 240 V. 5. - Conector SATA: utilizado para suministrar a los discos duros SATA, unidades SSD y las unidades ópticas SATA. 6. - Conector de 4 terminales: utilizado para suministrar de manera directa al microprocesador. 7. - Conector ATX: suministra de electricidad a la tarjeta principal. 8. - Conector de 4 terminales MOLEX: utilizado para suministrar los discos duros tipo IDE y las unidades ópticas de 5. 25". 9. - Conector de 4 terminales BERG: alimenta las disqueteras 3. 5".

Conexiones y distribución de cables /home/josezapata/Documentos/mantenimiento PC/Fuente atx. docx
