FUENTE DE ALIMENTACIÓN

�La fuente de alimentación convierte la corriente alterna, en una corriente continua. En un ordenador personal, la fuente de alimentación es una caja metálica que podemos encontrar en una esquina de la carcasa del ordenador. Este elemento es visible desde la parte trasera de la mayoría de los sistemas ya que debe haber una salida para la conexión del cable y el ventilador de refrigeración del equipo.

�Usan una tecnología de conmutación para convertir la entrada de alterna a voltajes de continua más bajos, sus 3 voltajes típicos provistos son: 3, 3 voltios, 5 voltioos , 12 voltios. �Los 3, 3 - y los 5 -volts son utilizados típicamente por los circuitos digitales, mientras que el 12 -volt se utiliza para funcionar los motores en accionamientos de motor y ventiladores de disco. El que sea conmutada implica que solo da tensión cuando está conectada a una carga, por lo que si la desconectamos de la placa base no podremos medir nada. Necesitamos cortocircuitar los pines 15 (o cualquier otro negro, masa) y 16 (PS_ON verde). Mira el vídeo explicativo y la tabla de pines.

�INSTRUCCIONES PARA EL TALLER �Busca el cajón con las fuentes de alimentación que guardamos en el taller. Vamos a quedarnos solo con las que funcionen, para ello se debe: 1. Cortocircuitar los pines verde y negro y comprueba que arranca la fuente (los ventiladores empezarán a trabajar) 2. Con un multímetro mide la tensión en cada pin: el conector negro del polímetro en un pin negro de la fuente, el rojo en el pin queramos medir.

Trabajo en laboratorio �Buscar la Potencia de salida (Output Power) y Voltaje de entrada (AC Input) en una de las fuentes de alimentación que tenemos en clase. � Copiar los resultados a la ficha de trabajo.

Trabajo en lab (2) �Conectar el cable de alimentación a la luz y medir con el multímetro la tensión que nos da. Copiar los resultados a la ficha de trabajo. �Realizar el puente en el conector de la fuente de alimentación que conectamos a la placa base.

Voltajes de alimentación

Tipos de fuentes Hay dos tipos de fuentes de alimentación en las computadoras, éstas son: 1. Fuente de poder ATX 2. Fuente de poder AT

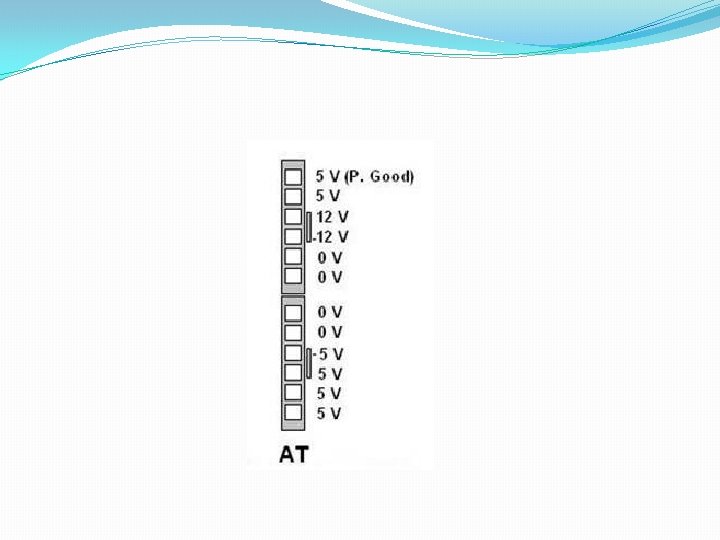

Fuente AT �Te puedo adelantar que las fuentes AT son las que se usaron desde la utilizacion de los procesadores 80286 (286) hasta Pentium o 586. El promedio de potencia que manejaban era del orden de los 250 W. La forma en la que encendian era por medio de un interruptor a la entrada de la misma.

Fuente ATX �El estándar ATX (Advanced Technology Extended) se desarrolló como una evolución del factor de forma de Baby-AT, para mejorar la funcionalidad de los actuales E/S y reducir el costo total del sistema. Este fue creado por INTEL en 1995 Fue el primer cambio importante en muchos años en el que las especificaciones técnicas fueron publicadas por Intel en 1995 y actualizadas varias veces desde esa época, la versión más reciente es la 2. 2 publicada en 2004.

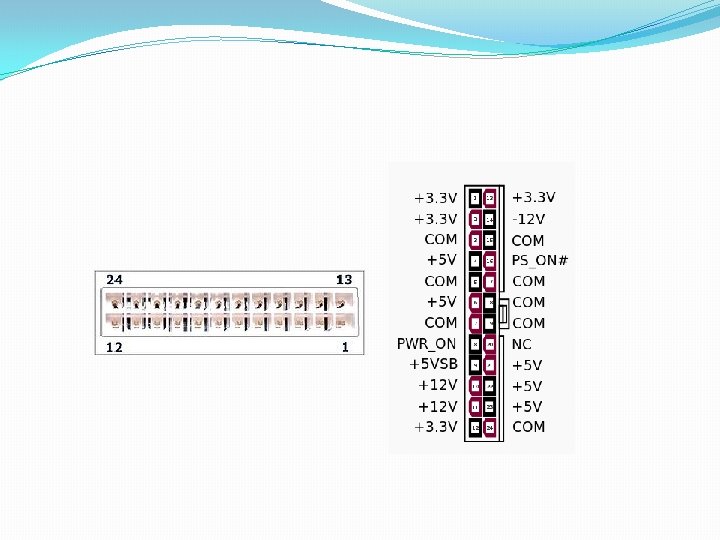

�Otra de las características de las placas ATX es el tipo de conector a la fuente de alimentación, el cual es de 24 (20+4) contactos que permiten una única forma de conexión y evitan errores como con las fuentes AT y otro conector adicional llamado P 4, de 4 contactos. También poseen un sistema de desconexión por software.

Ventajas ATX �Integración de los puertos E/S en la propia placa base. �La rotación de 90º de los formatos anteriores. �El procesador está en paralelo con los slots de memoria, cerca de la toma de aire de la fuente de alimentación, aprovechando el flujo de aire y reduciendo la temperatura. �Los slots AGP, PCI-e, están situados horizontalmente con el procesador. �Tiene mejor refrigeración. �Reduce costes de fabricación y mantenimiento
