FTTx By Microwave Wireless Telecom
WWW. MWT. COM. BR MWT
Sobre nós A Microwave é uma Indústria de Equipamentos de Telecomunicações sediada em Belo Horizonte – MG Contamos com 2 unidades com mais de 4, 000 m² de área construida com usinagem própria de metais, injeção de termoplasticos e mecanica industrial. Além do departamento de pesquisa e desenvolvimento em telecomunicações composta por engenheiros especializados. Produtos Fabricados no Brasil: • • • Transmissores Wireless 802. 11 a/b/g/n Modens Opticos – GPON/EPON Acessórios Opticos - OLT Antenas SHF DSLAN’s ADSL 2+
Microwave Training Center TREINAMENTOS • • REDES WIRELESS PARAOPERADORAS PROJETOS DE REDES ADSL 2+ / VDSL PROJETOS DE REDES ÓPTICAS PASSIVAS TREINAMENTOS OFICIAIS MIKROTIK
MADE IN BRAZIL - 2011 • SOLUCÕES PARA ADSL 2+ • SOLUCÕES PARA FTTH • SOLUÇÕES WIRELESS COM MIKROTIK INTEGRADO
REDES ÓPTICAS PASSIVAS COM MIKROTIK ROUTER OS Nicola Sanchez, • • Engenheiro de Telecomunicações – CREAMG 94117 D Mikrotik Certified Trainer – TR 0038 Diretor de Engenharia e Desenvolvimento – Microwave Especialista em infraestrutura para Operadoras de Telecomunicações
PON A rede ótica passiva (PON) é um sistema que permite a entrega dos mais variados serviços de telecomunicações através de uma infraestrutura óptica passiva, sem a necessidade de repetidores intermediários. REDES OPTICAS PASSIVAS COM MIKROTIK ROUTER OS
PON A tecnologia óptica permite que a evolução de transmissão evolua, e a rede existente permaneça. REDES OPTICAS PASSIVAS COM MIKROTIK ROUTER OS
EPON / GPON Características EPON GPON Recomendação IEEE 802. 3 ah ITU-T G. 984 Protocolo Ethernet, TDM Taxa de bits ~1000 Mbps Full ~2488 Mbps Downstream/ 1244 Mbps Upstream Distância (km) 10 20 Taxa de divisão (split-ratio) 16 ou 32 32 ou 64

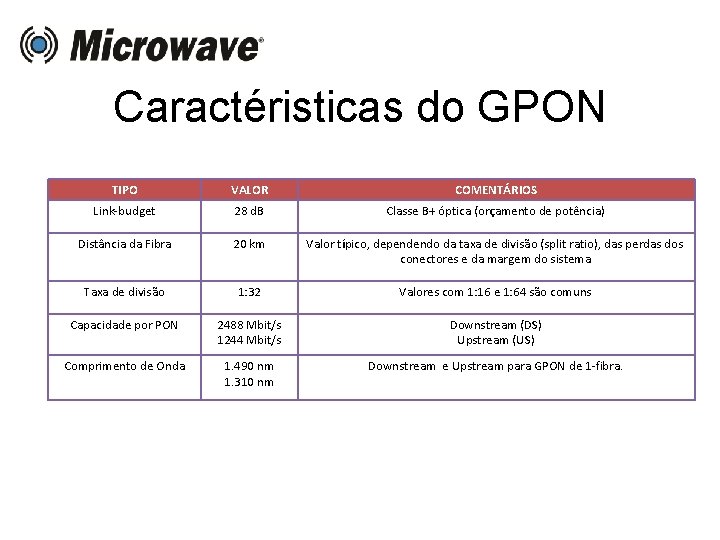

Caractéristicas do GPON TIPO VALOR COMENTÁRIOS Link-budget 28 d. B Classe B+ óptica (orçamento de potência) Distância da Fibra 20 km Valor típico, dependendo da taxa de divisão (split ratio), das perdas dos conectores e da margem do sistema Taxa de divisão 1: 32 Valores com 1: 16 e 1: 64 são comuns Capacidade por PON 2488 Mbit/s 1244 Mbit/s Downstream (DS) Upstream (US) Comprimento de Onda 1. 490 nm 1. 310 nm Downstream e Upstream para GPON de 1 -fibra.
PON Arquitetura de Serviços Banda Larga
TRIPLE PLAY TV POR ASSINATURA INTERNET ULTRA BANDA LARGA TELEFONIA FIXA
Tecnologia FTTx REDES OPTICAS PASSIVAS COM MIKROTIK ROUTER OS
Fibra Óptica A fibra óptica permite a transmissão confiável dos mais variados serviços de telecomunicações com larguras de bandas infinitas*
Redes FTTN = Fibra até os nós de Concentração. Acesso óptico conduzido até os armários de distribuição, distâncias maiores que 300 m do Assinante atendidos através de meios metálicos e sem fios. REDES OPTICAS PASSIVAS COM MIKROTIK ROUTER OS
Redes FTTC = Fibra até os nós de Concentração. Acesso óptico conduzido até os armários de distribuição, distâncias MENORES que 300 m do Assinante atendidos através de meios metálicos e sem fios. REDES OPTICAS PASSIVAS COM MIKROTIK ROUTER OS
Redes FTTB = Fibra até o condomínio Acesso óptico conduzido até aos distribuidores Prediais. Assinante atendidos através de meios metálicos e sem fios. REDES OPTICAS PASSIVAS COM MIKROTIK ROUTER OS
Redes FTTA = Fibra até ao Apartamento Acesso óptico conduzido até ao apartamento/sala do assinante. Assinante atendidos através de meio óptico. REDES OPTICAS PASSIVAS COM MIKROTIK ROUTER OS
Redes FTTH = Fibra até a Residência Acesso óptico conduzido até a residência do Assinante atendidos através de meio óptico. REDES OPTICAS PASSIVAS COM MIKROTIK ROUTER OS
Autenticação PPPo. E ROUTERBOARD RB 1100 • • • Power. PC MPC 8544 network processor – 800 MHz 13 Portas Gigabit (10/1000) 512 MB RAM com SUPORTE ATÉ 1, 5 GB
Autenticação Teste de Performance Modo Mbps Pacotes por Segundos RSTP-Bridge ~1974 ~162. 550 Routing ~1821 ~150. 000
Controle de Banda Qo. S
Diagrama de Rede - FTTH
PON – Equipamentos Ativos Equipamentos Básicos OLT – Optical Line Termination ONU – Optical Network Units SPLITERS - Divisor Óptico Passivo REDES OPTICAS PASSIVAS COM MIKROTIK ROUTER OS
Perguntas? MICROWAVE WIRELESS TELECOM TODOS OS DIREITOS RESERVADOS © Copyright 2005 -20010 ns@mwt. com. br Nicola Sanchez
