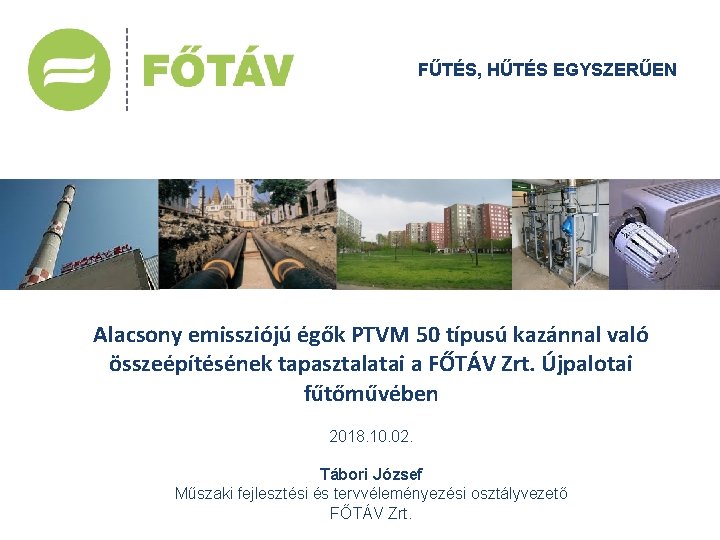

FŰTÉS, HŰTÉS EGYSZERŰEN Alacsony emissziójú égők PTVM 50 típusú kazánnal való összeépítésének tapasztalatai a FŐTÁV Zrt. Újpalotai fűtőművében 2018. 10. 02. Tábori József Műszaki fejlesztési és tervvéleményezési osztályvezető FŐTÁV Zrt.

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A tartalomról • Néhány gondolat a budapesti távhőtermelés területi eloszlásáról és a FŐTÁV Zrt. -t érintő emissziós rendeletekről • Az érintett fűtőművekről, az Újpalotai Fűtőmű hőtermelési trendjeiről • Az Újpalotai Fűtőműben égőcserével megvalósított NOx csökkentési megoldásról • Kazánszerkezetről, • Égőkialakításról • Kazánvezérlő rendszerről • Nox csökkentés eredményéről FŰTÉS, HŰTÉS EGYSZERŰEN 2

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu Budapest távhőkörzetei és fűtő(erő)művei 53/2017. (X. 18. ) FM rendelet a 140 k. Wth és annál nagyobb, de 50 MWth-nál kisebb teljes névleges bemenő hőteljesítményű tüzelőberendezések működési feltételeiről és légszennyező anyagainak kibocsátási határértékeiről 110/2013. (XII. 4. ) VM rendelet az 50 MWth és annál nagyobb teljes névleges bemenő hőteljesítményű tüzelőberendezések működési feltételeiről és légszennyező anyagainak kibocsátási határértékeiről 1: Észak-Buda Fűtőmű 2: Kelenföldi Erőmű 3: Észak-Pesti Erőmű 4: Újpalota Fűtőmű 5: Füredi Fűtőmű 6: Kispesti Erőmű 7: Csepeli Erőmű 8: Rákoskeresztúri Fűtőmű 9: Rózsakerti Fűtőmű 10: HUHA Erőmű Határidők: 2022. december 31. 2030. Január 1. FŰTÉS, HŰTÉS EGYSZERŰEN 3 + 4 darab tömbkazánház 3

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu 4 FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: +36 1 7000 Web: www. fotav. hu E-mail: fotav@fotav. hu A projekt megvalósítási feltételei • 170 - 250 mg/Nm 3 100 mg/Nm 3 NOx csökkentése, • Front égős kialakítás megtartása, • Folyamatos teljesítmény szabályzás, • Legalább 5 - 40 MW teljesítmény átfogás, • Hatásfok nem romolhat, • Távvezérelhető üzem, • A jelenlegi biztonsági kazánvezérlő megtartása • Magyarországi szervízszolgáltatás szükséges 5 FŰTÉS, HŰTÉS EGYSZERŰEN 5

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu NOx kibocsátás csökkentése • Relatíve kicsi és főleg rövid égéstér – a fajlagos teljesítménysűrűség nagy – láng ütköztetés • Az ütközőzónában kialakuló intenzív keveredés magas lánghőmérséklet mellett a tüzelőanyag gyors kiégését teszi lehetővé. NOx képződés WEISHAUPT WM G 30/2 –A ZM-LN BLOKKÉGŐ Ø Monoblokk kivitel, Ø Motorra épített fordulatszám-szabályozós égéslevegő ventilátor, Ø Elektronikus gáz-levegő arány szabályozás, Ø Ionizációs lángőr, Ø Zajcsillapított légbeszívó rendszer, a gázszerelvénysorban kettős mágnesszelep, nyomásszabályozó, gázszűrő és mennyiségmérő FŰTÉS, HŰTÉS EGYSZERŰEN 6

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu NOx kibocsátás csökkentése • Határérték alatti kibocsátáshoz füstgáz visszavezetés szükséges – kondenzátum elvezetés • Alsó teljesítmény határ 5 MW – ennél kisebb teljesítménynél jelentősen nő a CO termelődés • Kazán alsó teknő túlmelegedés – árnyékolással való védekezés 7 FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu NOx kibocsátás csökkentése füstgáz-visszakeveréssel A három füstgázvisszavezetés egyikének szabályzó csappantyúja 8 FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu NOx kibocsátás csökkentése - W-FM 100 égő belső vezérlő elektronika – Weishaupt HIMATRIX égővezérlő – SIEMENS S 7 400 FH kazánvezérlő - biztonsági vezérlőkkel, vezérlőszekrényekkel szerelvényezéssel „Basic process control system”(BPCS) rendszerrel FŰTÉS, HŰTÉS EGYSZERŰEN 9

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu NOx kibocsátás csökkentése 10 FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu NOx kibocsátás csökkentése 11 FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu NOx kibocsátás csökkentése 12 FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu NOx kibocsátás csökkentése 13 FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu NOx kibocsátás csökkentése 0, 08 Az Újpalotai fűtőmű fajlagos NOx kibocsájtása 100% 0, 072 101% 0, 072 100% 0, 07 kg. NOx/GJ 0, 06 80% 63% 0, 05 0, 045 60% 0, 04 38% 0, 03 0, 027 36% 0, 026 40% 0, 02 20% 0, 01 0, 00 0% 2013 2014 2015 2016 2017 évek 14 FŰTÉS, HŰTÉS EGYSZERŰEN

Cím: 1116 Budapest, Kalotaszeg u. 31. Telefon: 06 40 200 108 Web: www. fotav. hu E-mail: fotav@fotav. hu Köszönöm a figyelmet! 15 FŰTÉS, HŰTÉS EGYSZERŰEN
