FSV Wchtersberg Ausbildung Fach Meteorologie Wetterkunde fr Privatpiloten
FSV Wächtersberg Ausbildung Fach: Meteorologie Wetterkunde für Privatpiloten und Luftsportler Materialien für den Unterricht Günter Bertsch FSV Wächtersberg Quellen: Dietrich Knapp: Fluglehrerlehrgang Hornberg 1977 (Manuskript) Dietrich Knapp: Grundlagen der Wetterkunde für Piloten BWLV 1986 Manfred Reiber: Moderne Flugmeteorologie Verlag H. Deutsch 1998 Horst Malberg: Meteorologie und Klimatologie J. Springer Verlag 1997 Manfred Kreipl: Mit dem Wetter segelfliegen Motorbuch Verlag 1977 Hesse: Der Segelflugzeugführer 1977 Eckart Buttelmann: PPL- Wetter PPL- Fragenkatalog Auflage 2009 Beispiele aus pcmet Weitere Bildquellen: DWD, ESA, NASA, NOAA Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Teil 3 1. Grundlagen, Zusammensetzung und Aufbau der Atmosphäre 2. Bestimmungsgrößen für den Zustand der Atmospäre -Temperatur, Luftfeuchtigkeit, Luftdruck 3. Flugmeteorologische Grundelemente und wetterbedingte Fluggefahren -Sicht, Wolken, Niederschlag 4. Vertikale Luftbewegung, Schichtung, Thermodynamisches Diagramm 5. Klima, Großwetterlagen 6. Flugwetterberatung für die allgemeine Luftfahrt, Self- Briefing Wetterkarten, Wetterschlüssel, GAFOR, Pcmet. . . Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Gesetzliche Verpflichtung: Luft. VO § 3 a: Für einen Flug, der über die Umgebung des Startplatzes hinausführt (Überlandflug) und vor einem Flug nach Instrumentenflugregeln hat sich der Luftfahrzeugführer über die verfügbaren Flugwettermeldungen und vorhersagen ausreichend zu unterrichten. Vor einem Flug, für den ein Flugplan zu übermitteln ist, ist eine Flugberatung bei einer Flugberatungsstelle einzuholen. Günter Bertsch

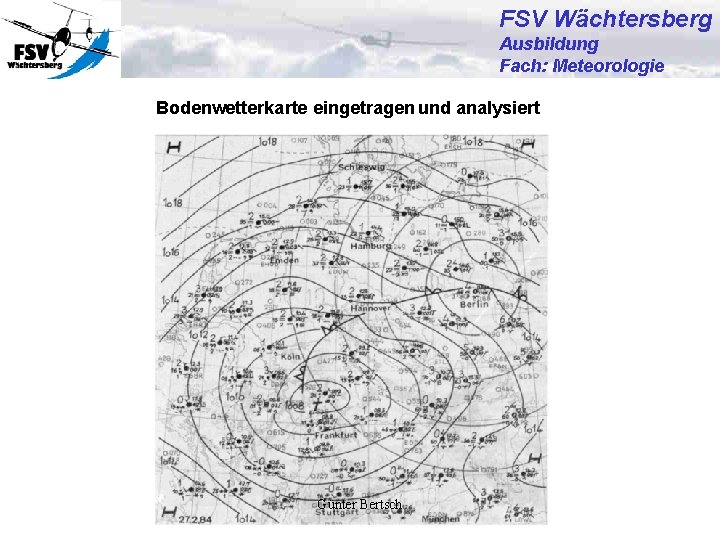

FSV Wächtersberg Ausbildung Fach: Meteorologie Bodenwetterkarte eingetragen und analysiert Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Synoptische Bodenwetterkarte, Bodenanalyse Isobaren Stationsinformationen (Stationskreis) Fronten Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Die wichtigsten Wetterkartensymbole und Abkürzungen 1 Front (Boden): Wettererscheinungen: in LLSWC zusätzlich: Front (Höhe): Bedeckungsgrad in Karten und Meldungen für die Luftfahrt: FEW = SCT = BKN = OVC = few / gering scattered / aufgelockert broken / aufgebrochen overcast / bedeckt = = 1/8 - 2/8 3/8 - 4/8 5/8 - 7/8 8/8 Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Die wichtigsten Wetterkartensymbole und Abkürzungen 2 Abkürzungen für Wolken: Darstellung des Windes: ST = Stratus SC = Stratocumulus CU = Cumulus NS = Nimbostratus 1 - 2 kt CB = Cumulonimbus AC = Altocumulus 3 - 7 kt (5 kt) AS = Altostratus TCU = towering Cu CI = Cirrus 8 - 12 kt (10 kt) Abkürzungen für Wettererscheinungen: HZ = haze / trockener Dunst 48 - 52 kt (50 kt) BR = mist / (frz. brume) /feuchter Dunst 23 - 27 kt (25 kt) FU = smoke / (frz. fumée) / Rauch FG = fog / Nebel 78 - 82 kt (80 kt) RA = rain / Regen DZ = drizzle / Sprühregen 118 - 122 kt (120 Kt) FZ = freezing / gefrierend SN =snow / Schnee SH =shower / Schauer TS = thunderstorm / Gewitter GR = hail (frz. grêle) / Hagel NSW = no significant weather / keine signifikanten Wettererscheinungen Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Bodenvorhersagekarte Gültigkeitszeit Für Fr. 06. Dez. 2002, erstellt aus Modellrechnung von Do. 00 Uhr Der Vorhersage zugrundeliegende Modelllauf Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Aktuelle Höhenwetterkarte FL 50 Stationsinformationen: Temperatur: -12°C Höhe der Druckfläche: 1530 m Taupunkt: -14°C Wind: 180°/ 3 - 7 kt Isohypsen = Höhenlinien, hier Höhe der Druckfläche (FL 50) Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Low Level Significant Weather Chart (LLSWC) Kennzeichnung für Wetterfeld, dessen Eigenschaften in der Legende beschrieben werden. Legende mit den Beschreibungen der Wetterfeldgrenze Verlagerungsgeschwindigkeit der Front in kt Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Low Level Significant Weather Chart (LLSWC) Beispiel einer außergewöhnlichen Wetterlage: Das Beispiel zeigt eine Wetterlage, bei der es sich nicht unbedingt empfiehlt, ins Flugzeug zu steigen. Die LLSWC vom 26. 12. 1999 zeigt das Orkantief “Lothar”. Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie Wind/Temperatutvorhersagekarte EUR FL 50 Gültig für 26. 12. 1999 06 Uhr UTC Negative Temperaturen werden als Zahl dargestellt, positiven Temperaturen wird PS oder + vorangestellt. Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie GAFOR Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie METAR und TAF Beispiele aus DWD- Broschüre Beobachtungszeit Temperatur/Taupunkt QNH Zusätzl. Info Pistenzust. TREND METAR EDDF 061150 23008 KT 4000 DZ BKN 008 03/02 Q 1008 RESN R 25 L/591026 NOSIG Flughafen Wind Sicht Wetter Wolken (gleich dargestellt in METAR und TAF) TAF EDDF 031100 Z 0312/0418 27005 KT 1500 BR BKN 005 BECMG 0317/0319 0300 FG BKN 001 Ausgabezeit Gültigkeitsdauer Änderungsgruppe Günter Bertsch
FSV Wächtersberg Ausbildung Fach: Meteorologie METAR und TAF Welche der Meldungen in den untenstehenden Prüfungsfragen ist ein Metar, welche ein TAF? (Bei den Originalfragen ist “TAF” und “Metar” jeweils vorangestellt) 431. Mit welcher niedrigsten ceiling müssen Sie in Stuttgart nach 15 UTC rechnen? EDDS 271100 Z 2712/2812 23010 KT 1500 DZRA OVC 002 BCMG 2712/2714 5000 NSW BKN 010 OVC 020 TEMPO 2715/2719 9999 SCT 015 BKN 025= A: 1000 ft B: 1500 ft C: 2000 ft D: 2500 ft 436. Was bedeutet die Gruppe OVC 001 in folgender Meldung? EDDL 200420 Z 00000 KT 0600 R 23/1000 N FG OVC 001 04/04 Q 1028 NOSIG= A: 8/8 Wolken mit Untergrenzen 100 ft B: Overcast 1 Fuß C: 5 -7 Wolken mit Untergrenzen 100 ft D: Bedeckt mit Untergrenzen 1000 ft Günter Bertsch

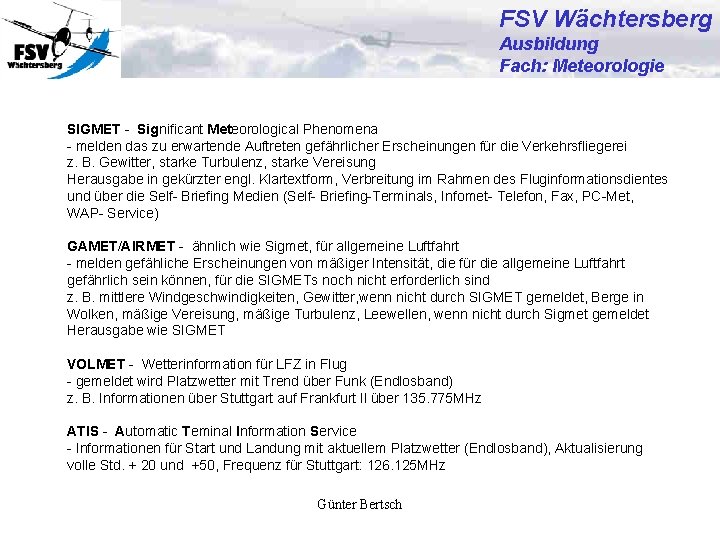

FSV Wächtersberg Ausbildung Fach: Meteorologie SIGMET - Significant Meteorological Phenomena - melden das zu erwartende Auftreten gefährlicher Erscheinungen für die Verkehrsfliegerei z. B. Gewitter, starke Turbulenz, starke Vereisung Herausgabe in gekürzter engl. Klartextform, Verbreitung im Rahmen des Fluginformationsdientes und über die Self- Briefing Medien (Self- Briefing-Terminals, Infomet- Telefon, Fax, PC-Met, WAP- Service) GAMET/AIRMET - ähnlich wie Sigmet, für allgemeine Luftfahrt - melden gefähliche Erscheinungen von mäßiger Intensität, die für die allgemeine Luftfahrt gefährlich sein können, für die SIGMETs noch nicht erforderlich sind z. B. mittlere Windgeschwindigkeiten, Gewitter, wenn nicht durch SIGMET gemeldet, Berge in Wolken, mäßige Vereisung, mäßige Turbulenz, Leewellen, wenn nicht durch Sigmet gemeldet Herausgabe wie SIGMET VOLMET - Wetterinformation für LFZ in Flug - gemeldet wird Platzwetter mit Trend über Funk (Endlosband) z. B. Informationen über Stuttgart auf Frankfurt ll über 135. 775 MHz ATIS - Automatic Teminal Information Service - Informationen für Start und Landung mit aktuellem Platzwetter (Endlosband), Aktualisierung volle Std. + 20 und +50, Frequenz für Stuttgart: 126. 125 MHz Günter Bertsch
