FSIKA I I FSIKA LOODUSTEADUSLIKUD ALUSED SISSEJUHATUS MAAILM

FÜÜSIKA I I. FÜÜSIKA LOODUSTEADUSLIKUD ALUSED

SISSEJUHATUS

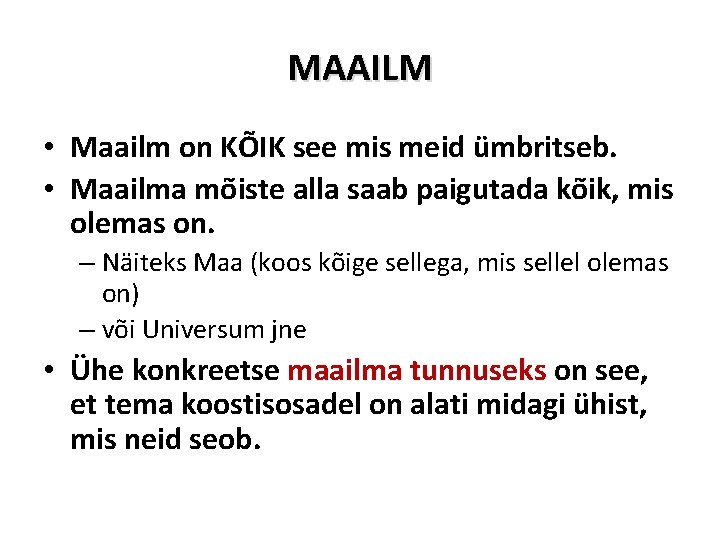

MAAILM • Maailm on KÕIK see mis meid ümbritseb. • Maailma mõiste alla saab paigutada kõik, mis olemas on. – Näiteks Maa (koos kõige sellega, mis sellel olemas on) – või Universum jne • Ühe konkreetse maailma tunnuseks on see, et tema koostisosadel on alati midagi ühist, mis neid seob.

• Sõna „füüsika“ tuleneb kreekakeelsest sõnast φυϭικε [füsikee’] LOODUS Füüsika on loodusteadus

LOODUS • Maailma(te)s on olemas palju erinevaid objekte: – mõned nendest on on „reaalselt“ olemas (kivid, puud, Päike, inimene ise, inimese loodud tehislikud objektid, jne) – mõned neist eksisteerivad ainult meie teadvuses (poliitika, kunst, religioon, sotsiaalsed protsessid jne) • Kõike seda, mis on väljaspool teadvust ja sellest sõltumatult reaalselt olemas, nimetatakse LOODUSEKS ehk materiaalseks maailmaks (mateeriaks).

Loodusteadused a t u l e t e a s v k e l a t t i a s t ä e k m a i j n t s a Bioloogia Geograafia Keemia Füüsika k v i e r s u u u . d t t a s s e du u t s d u o a e d o l t o AINED t o a LELUSLOODUS s u l e ja MAATEADUS (taimed, seened, vetikad, bakterid, viirused, loomad . . . ) (ainete omadused, ainetevahelised seosed, ainete muundumine) (maavarad, pinnavormid, kliima, riigid. . . ) ?

FÜÜSIKA HARUD 1 VALGUSNÄHTUSED OPTIKA TERMO 4 DÜNAAMIKA Soojusnähtused ELEKTROElektrinähtused 5 STAATIKA Liikumine ja kehadevaheline MEHAANIKA mõju 2 FÜÜSIKA Elektrivoolu ja ELEKTRODÜmagnetitega seotud 6. NAAMIKA nähtused Helinähtused AKUSTIKA 3 Taevakehade ja KOSMOmaailmaruumiga LOOGIA seotud nähtused 8. MIKROAatomi- ja tuuma- nähtused 7. FÜÜSIKA

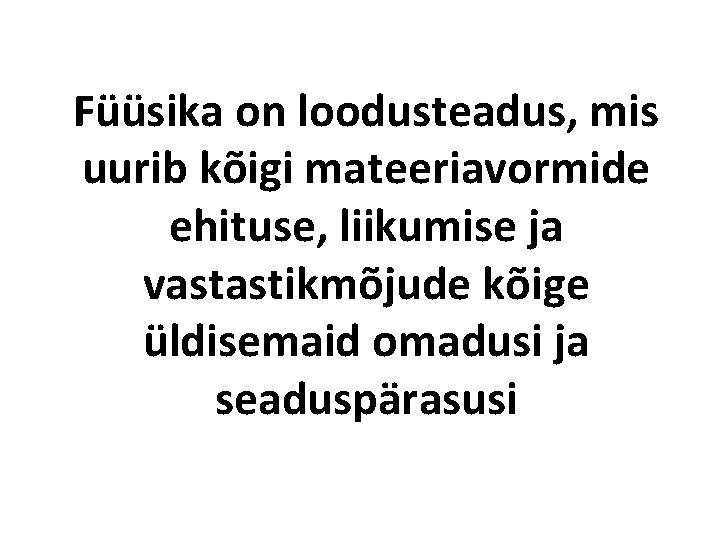

Füüsika on loodusteadus, mis uurib kõigi mateeriavormide ehituse, liikumise ja vastastikmõjude kõige üldisemaid omadusi ja seaduspärasusi

MILLEST LOODUS KOOSNEB? • Loodus (nimetatud ka kui MATEERIA) eksisteerib Loodus ( kahes vormis: AINE ja VÄLJANA • Aine on see millest kõik kehad koosnevad Aine • Väli on see, mille abil üks keha teist mõjutab Väli – NB! mõju saab avalduda ainult siis kui on rohkem kui üks keha, seepärast kasutataksegi mõistet vastastikmõju • Mateeria põhiomaduseks on liikumine ehk muutumine. – Siia kuulub mehaaniline liikumine (asukoha muutus ruumis ja ajas), aga – ka keemilised reaktsioonid, – rakkude teke ja surm, – elusorganismide evolutsioon, jne.

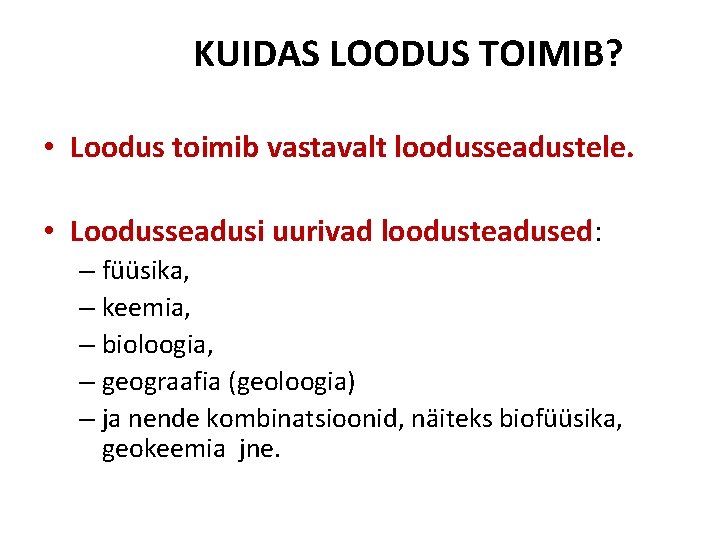

KUIDAS LOODUS TOIMIB? • Loodus toimib vastavalt loodusseadustele. • Loodusseadusi uurivad loodusteadused: – füüsika, – keemia, – bioloogia, – geograafia (geoloogia) – ja nende kombinatsioonid, näiteks biofüüsika, geokeemia jne.

KUIDAS SAADAKSE TEADA LOODUSSEADUSI ? Loodusseaduste uurimiseks kasutab iga loodusteadus talle omaseid uurimismeetodeid, kuid kõik need taanduvad (loodus)teaduslikule meetodile, meetodile mille aluseks on vaatlus ja/või katse.

(LOODUS)TEADUSLIK MEETOD Loodusteaduslik meetod ANDMED (TULEMUSED) TOIMINGUD HÜPOTEESI KONTROLLIMISEKS AVASTUSED (JÄRELDUSED) HÜPOTEES

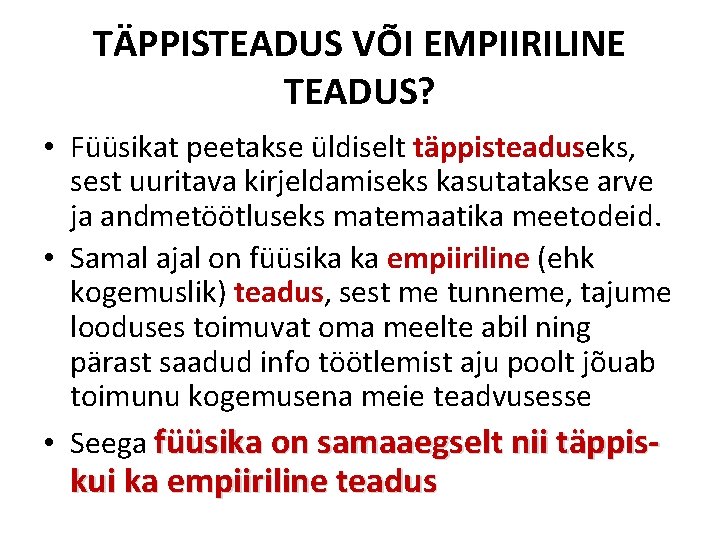

TÄPPISTEADUS VÕI EMPIIRILINE TEADUS? • Füüsikat peetakse üldiselt täppisteaduseks, sest uuritava kirjeldamiseks kasutatakse arve ja andmetöötluseks matemaatika meetodeid. • Samal ajal on füüsika ka empiiriline (ehk kogemuslik) teadus, sest me tunneme, tajume looduses toimuvat oma meelte abil ning pärast saadud info töötlemist aju poolt jõuab toimunu kogemusena meie teadvusesse • Seega füüsika on samaaegselt nii täppis- kui ka empiiriline teadus

VAATLEJA TÄHTSUS • Kogemuslikku teavet looduse kohta saadakse vaatlemise teel – järelikult peab selleks olema inimesest vaatleja. • Vaatleja on füüsika lahutamatu osa, vaatlejata ei saa olla ka füüsikat. • Et vaatleja saaks loodusest füüsikale vajalikku infot, peab tal olema: – meeled (võime saada aistinguid) – mälu (võime infot salvestada ja seda kasutada) – mõistus (võime loogilisi järeldusi teha)

FÜÜSIKALINE TUNNETUSPROTSESS JA KUJUTLUS Füüsikalise tunnetusprotsessi osad on järgmised: • sündmus (toimub nähtus, mida vaadeldakse); • signaal (teave, mille mingi infokandja vaatlejani toob, näit heli); • moonutused (kõrvalised tegurid, mis signaali muuta võivad); • retseptor (vaatleja närvirakk, milles signaal närviimpulsi tekitab); • aisting (närviimpulsi jõudmine vaatleja ajusse); • taju (aju töötleb aistingu vaatlejale mõistetavaks, n üksikuks heliks); • kujutlus (mõistust kasutades seostab aju tajutu mälus varem juba talletatuga ja kujundab sündmusest tervikliku pildi, n lauluviisi)

Autor: Indrek Peil Allikas: http: //syg. edu. ee/~peil/10_fla/

KUJUTLUS • Vaatleja teadvusesse ei jõua mitte vaadeldud sündmus ise, vaid selle visioon ehk kujutlus. • Füüsika kujutab endast mitte loodust ennast, vaid paljude vaatlejate poolt loodusest saadud kujutluste ühist süsteemi. • Füüsika ongi looduse peegeldus kujutlustena.

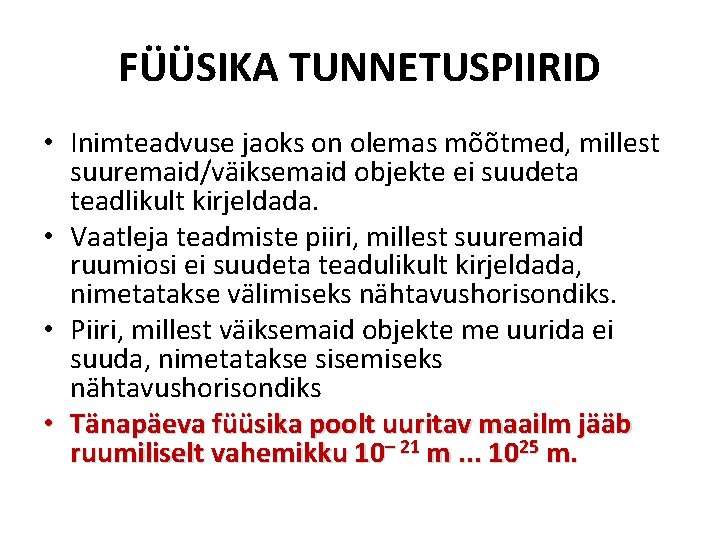

FÜÜSIKA TUNNETUSPIIRID • Inimteadvuse jaoks on olemas mõõtmed, millest suuremaid/väiksemaid objekte ei suudeta teadlikult kirjeldada. • Vaatleja teadmiste piiri, millest suuremaid ruumiosi ei suudeta teadulikult kirjeldada, nimetatakse välimiseks nähtavushorisondiks. • Piiri, millest väiksemaid objekte me uurida ei suuda, nimetatakse sisemiseks nähtavushorisondiks • Tänapäeva füüsika poolt uuritav maailm jääb ruumiliselt vahemikku 10– 21 m. . . 1025 m.

MIKRO-, MAKRO- JA MEGAMAAILM MIKROMAAILM MAKROMAAILM MEGAMAAILM (video!)

MÕÕTMINE

VAATLUS JA KATSE • Loodusteaduslike teadmiste (andmete) hankimiseks on kaks viisi: – VAATLUS • uurija ei sekku protsessidesse, vaid ainult jälgib ja mõõdab – KATSE • uurija kutsub uuritava nähtuse ise esile või muudab protsesside toimumise tingimusi

LOODUSEST INFO KOGUMINE • Informatsiooni ümbritsevast saame oma meeleorganite abil. • Kui neid ärritada, tekib aisting: – – – nägemine, kuulmine, kompimine, maitsmine või haistmine. • Aistingute korral ei anta neile sisu. • Normaalsel inimesel esinevad aistingud kompleksselt ja neid analüüsitakse. Sel juhul räägitakse tajumisest. – Tajumine tugineb suuresti eelnevatele teadmistele, kogemustele, ootustele. • Tajude sisu võib esineda ka ilma meeleorganeid ärritamata. Sel juhul räägitakse kujutlusest. – Kujutlus eeldab eelnevat teadmist või kogemust. Ei saa kujutleda seda, midaei tea või pole varem kogetud.

MÕÕTMINE • “Me allume arvukatele meelepetetele ja parim vahend nende vastu on mõõtmine”. /Sokrates/ • Vaatluste ja katsete käigus saadakse protsesside kohta informatsiooni võrreldes erinevaid suurusi ja nende muutumist – see tähendab tehakse erinevaid mõõtmisi. • Mõõtmine on keha või nähtuse mingi omaduse võrdlemine suurusega, mis on võetud antud liiki suuruste mõõtühikuks – see tähendab võrreldakse mitu korda erineb mõõdetav suurus vastava suuruse mõõtühikust

OTSENE JA KAUDNE MÕÕTMINE • Mõõtmine võib olla kas –OTSENE või –KAUDNE

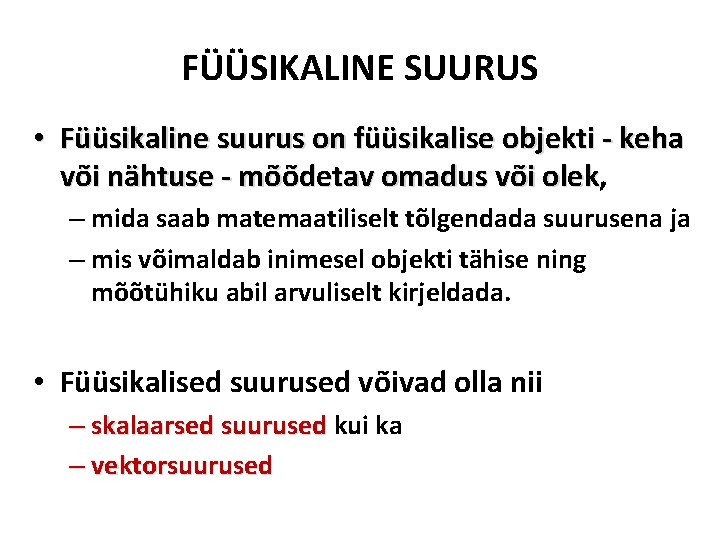

FÜÜSIKALINE SUURUS • Füüsikaline suurus on füüsikalise objekti - keha või nähtuse - mõõdetav omadus või olek, või olek – mida saab matemaatiliselt tõlgendada suurusena ja – mis võimaldab inimesel objekti tähise ning mõõtühiku abil arvuliselt kirjeldada. • Füüsikalised suurused võivad olla nii – skalaarsed suurused kui ka skalaarsed suurused – vektorsuurused

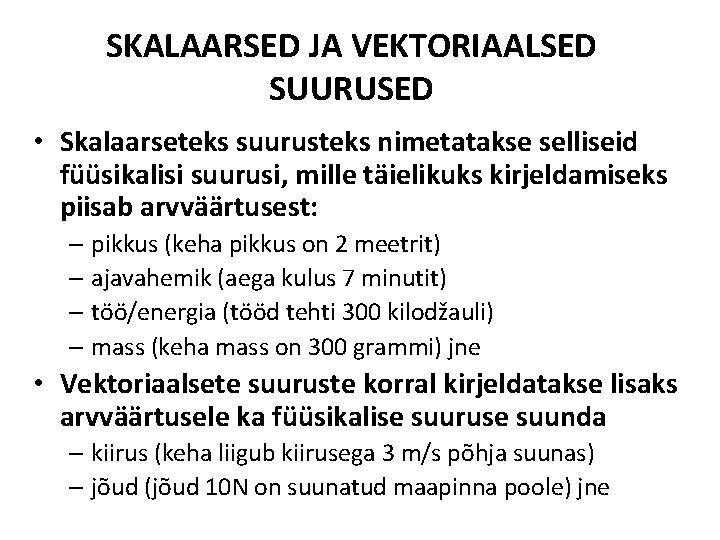

SKALAARSED JA VEKTORIAALSED SUURUSED • Skalaarseteks suurusteks nimetatakse selliseid füüsikalisi suurusi, mille täielikuks kirjeldamiseks piisab arvväärtusest: – pikkus (keha pikkus on 2 meetrit) – ajavahemik (aega kulus 7 minutit) – töö/energia (tööd tehti 300 kilodžauli) – mass (keha mass on 300 grammi) jne • Vektoriaalsete suuruste korral kirjeldatakse lisaks arvväärtusele ka füüsikalise suuruse suunda – kiirus (keha liigub kiirusega 3 m/s põhja suunas) – jõud (jõud 10 N on suunatud maapinna poole) jne

MÕÕTMISTULEMUS • Vaatluste ja katsete käigus kogutud info väljendatakse mõõtmistulemusena • Mõõtmistulemus esitatakse korrutisena ja koosneb alati kahest osast: – mõõtarvust ja mõõtarvust – mõõtühikust

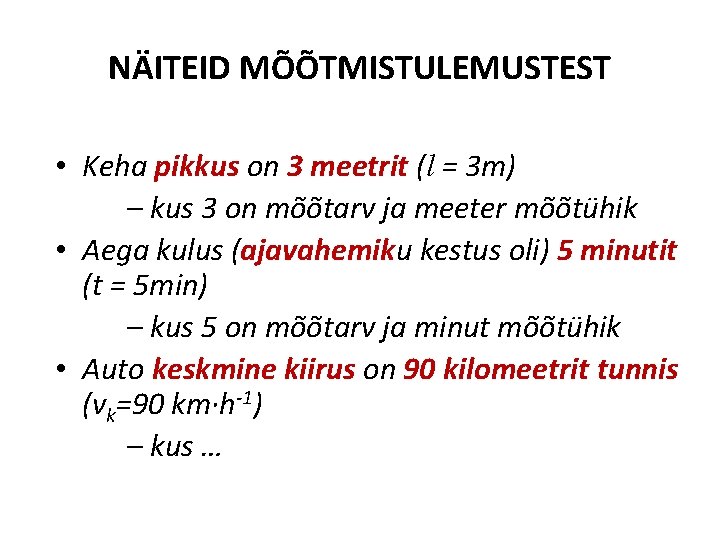

NÄITEID MÕÕTMISTULEMUSTEST • Keha pikkus on 3 meetrit (l = 3 m) – kus 3 on mõõtarv ja meeter mõõtühik • Aega kulus (ajavahemiku kestus oli) 5 minutit (t = 5 min) – kus 5 on mõõtarv ja minut mõõtühik • Auto keskmine kiirus on 90 kilomeetrit tunnis (vk=90 km∙h-1) – kus …

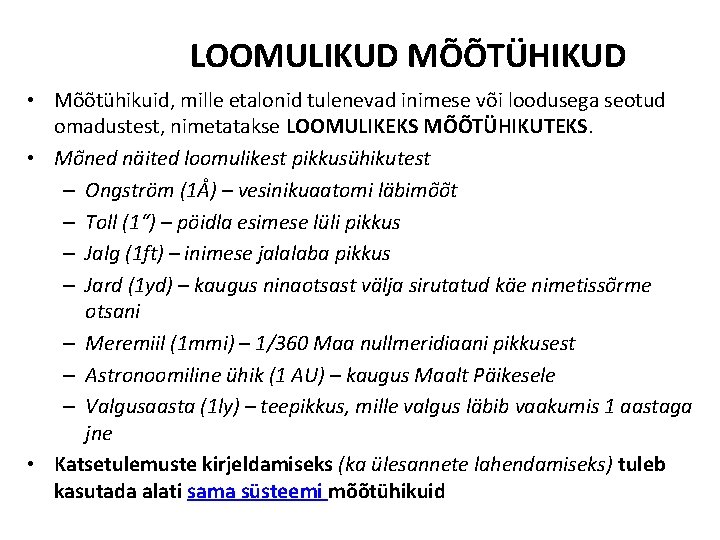

LOOMULIKUD MÕÕTÜHIKUD • Mõõtühikuid, mille etalonid tulenevad inimese või loodusega seotud omadustest, nimetatakse LOOMULIKEKS MÕÕTÜHIKUTEKS. • Mõned näited loomulikest pikkusühikutest – Ongström (1Å) – vesinikuaatomi läbimõõt – Toll (1“) – pöidla esimese lüli pikkus – Jalg (1 ft) – inimese jalalaba pikkus – Jard (1 yd) – kaugus ninaotsast välja sirutatud käe nimetissõrme otsani – Meremiil (1 mmi) – 1/360 Maa nullmeridiaani pikkusest – Astronoomiline ühik (1 AU) – kaugus Maalt Päikesele – Valgusaasta (1 ly) – teepikkus, mille valgus läbib vaakumis 1 aastaga jne • Katsetulemuste kirjeldamiseks (ka ülesannete lahendamiseks) tuleb kasutada alati sama süsteemi mõõtühikuid

PÕHIÜHIKUD • Füüsikas kasutame Rahvusvahelisse Mõõtühikute Süsteemi (SI) kuuluvaid Mõõtühikute Süsteemi põhiühikuid ja nendest tuletatud ühikuid põhiühikuid • Põhiühikud (fundamentaalühikud) on: • • pikkusühik MEETER (1 m) MEETER ajaühik SEKUND (1 s) SEKUND massiühik KILOGRAMM (1 kg) KILOGRAMM temperatuuriühik (KELVINI) KRAAD (1 K) KRAAD ainehulgaühik MOOL (1 mol) MOOL voolutugevuse ühik AMPER (1 A) AMPER valgustugevuse ühik KANDELA (1 cd) KANDELA

TULETATUD ÜHIKUD • Kõiki ülejäänud ühikuid, mida saab avaldada põhiühikute kaudu, nimetatakse TULETATUD ÜHIKUTEKS • Paljudele tuletatud ühikutele on antud oma nimetus • Edaspidi nimetame nii fundamentaalühikuid kui nendest tuletatud ühikuid põhiühikuteks

TULETATUD ÜHIKUTE SEOS FUNDAMENTAALÜHIKUTEGA • Tuletatud ühiku seose saamiseks SI ühikutega, tuleb aluseks võtta vastava suuruse definitsioonvalem ning teha selles sisalduvate suuruste ühikutega teha sama(d) tehte(d). Näiteks: • Tiheduse definitsioonvalem: ρ=m/V [ρ] = [m] / [V] = 1 kg/ 1 m 3 = 1 kg/m 3 = 1 kg m-3 • Kiiruse definitsioonvalem: v=s/t [v]= [s] / [t] = 1 m/1 s = 1 m/s = 1 ms-1 • Kiirenduse definitsioonvalem: a=Δv/t [a]= [v] / [t] = 1 ms-1 /1 s = 1 (m/s)/s= 1 m/s 2 = 1 ms-2 • Jõu definitsioonvalem on F = m· a [F] = [m]· [a] = 1 kg · 1 ms-2 =1 kg · m/s 2 = 1 kg· m· s-2 =1 N

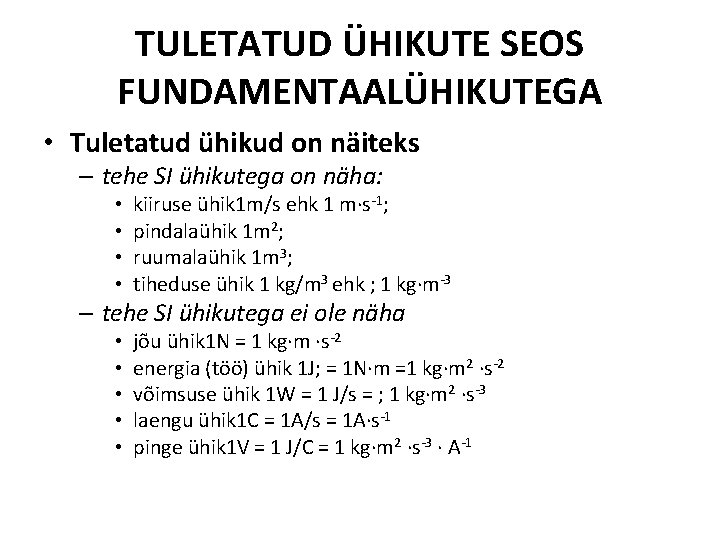

TULETATUD ÜHIKUTE SEOS FUNDAMENTAALÜHIKUTEGA • Tuletatud ühikud on näiteks – tehe SI ühikutega on näha: • • kiiruse ühik 1 m/s ehk 1 m∙s-1; pindalaühik 1 m 2; ruumalaühik 1 m 3; tiheduse ühik 1 kg/m 3 ehk ; 1 kg∙m-3 – tehe SI ühikutega ei ole näha • • • jõu ühik 1 N = 1 kg∙m ∙s-2 energia (töö) ühik 1 J; = 1 N∙m =1 kg∙m 2 ∙s-2 võimsuse ühik 1 W = 1 J/s = ; 1 kg∙m 2 ∙s-3 laengu ühik 1 C = 1 A/s = 1 A∙s-1 pinge ühik 1 V = 1 J/C = 1 kg∙m 2 ∙s-3 ∙ A-1

VÄLJENDA FUNDAMENTAALÜHIKUTES! • 1 J kui töö definitsioonvalem on A=Fs • 1 W kui võimsuse definitsioonvalem on N=A/t • 1 C kui laengu definitsioonvalem on q=It • 1 V kui pinge definitsioonvalem on U=A/q

KORDSED ÜHIKUD • Põhiühikutest järkarv korda erinevaid ühikuid nimetatakse kordseteks ühikuteks. • Kordseid ühikuid eristatakse põhija/või tuletatudühikust kindlate eesliidetega.

NIMETUS TÄHIS KORDSUS NÄIDE Tera T 1012 m = 1 Tm Giga G 109 m = 1 Gm Mega M 106 m = 1 Mm Kilo k 1 000=103 1000 m = 1 km Hekto h 100=102 100 m = 1 hm Deka da 10=101 10 m = 1 dam 1=100 1 m PÕHIÜHIK detsi d 0, 1=10 -1 0, 1 m = 1 dm senti c 0, 01=10 -2 0, 01 m = 1 cm milli m 0, 001=10 -3 0, 001 m = 1 mm mikro μ 10 -6 m = 1 μm nano n 10 -9 m = 1 nm piko p 10 -12 m = 1 pm

ÜHIKUTE TEISENDAMINE

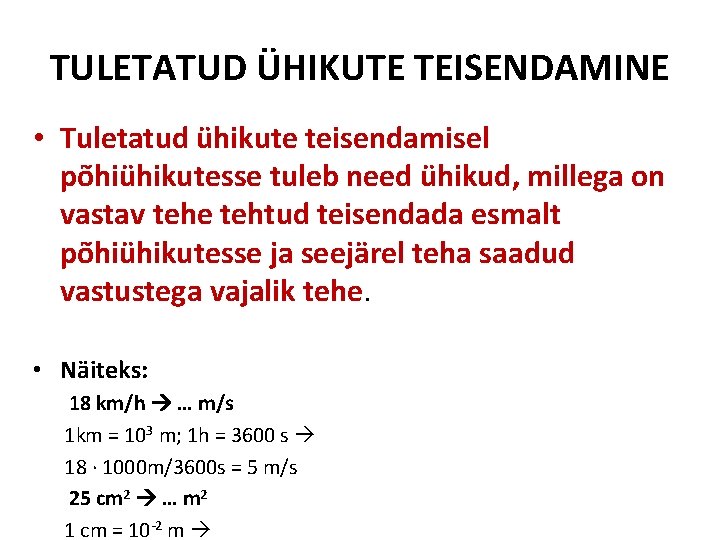

TULETATUD ÜHIKUTE TEISENDAMINE • Tuletatud ühikute teisendamisel põhiühikutesse tuleb need ühikud, millega on vastav tehe tehtud teisendada esmalt põhiühikutesse ja seejärel teha saadud vastustega vajalik tehe. • Näiteks: 18 km/h … m/s 1 km = 103 m; 1 h = 3600 s 18 ∙ 1000 m/3600 s = 5 m/s 25 cm 2 … m 2 1 cm = 10 -2 m

MÕÕTEVEAD

TÄPPISTEADUS? • Sageli nimetatakse füüsikat ekslikult ka täppisteaduseks eeldades, et füüsikas on võimalik kõiki suurusi täpselt mõõta ja väljendada. • Praktika näitab, et iga mõõtmisega kaasneb alati mõõteviga. • See ei tähenda, et me mõõdame valesti, vaid põhimõtteliselt pole ühtki mõõtmist võimalik teha absoluutselt täpselt. • Erandiks on loendamine heades vaatlustingimustes.

MÕÕTEVIGADE PÕHJUSED • Mõõtevea allikaid on kolm: 1. MÕÕTERIIST – – skaala jaotised pole ühtlased, osuti ja skaalakriips on lõpliku paksusega, andurid on muutlikud (vedru väsib, temperatuur mõjub), numbrilises riistas toimub näidu ümardamine jpm; 2. MÕÕTMISPROTSEDUUR – – – lugemisviga (silma järgi skaalajaotise kümnendkohtade hindamine), parallaks objekti näiv nihe tausta suhtes vaatleja asendi muutumise tõttu, häireviga (välised elektriväljad, Vibratsioon, kõrvaline valgus), lähteviga (kui täpselt kasutame arvutustes konstante, näiteks g või p), metoodiline viga (meetodi ebatäiuslikkus või arvutusvalemi ligikaudsus) jms MÕÕDETAV OBJEKT ISE 3. – objekt muutub aja jooksul (soojuspaisumine, vee aurustumine või kondenseerumine, jms)

MÕÕTEVIGADE LIIGID • Kui kordusmõõtmisi tehes saame kogu aeg veidi erinevaid tulemusi, mis varasematega täpselt kokku ei lange, on tegemist A-tüüpi määramatusega ehk JUHUSLIKU VEAGA. • Juhusliku vea vähendamiseks tuleb mõõtmisi korrata võimalikult palju kordi. • Kui kordusmõõtmised annavad alati sama tulemuse, ei saa määramatust hinnata kordusmõõtmisi tehes. Sellisel juhul on tegemist B-tüüpi määramatusega ehk SÜSTEMAATILISE VEAGA. • B-tüüpi määramatus saadakse muudest allikatest pärineva info põhjal, näiteks kasutades mõõteriista tootja poolt antud mõõteriista täpsuse hinnangut. • Süstemaatilise vea vähendamiseks tuleb kasutada suurema täpsusklassiga mõõteriistu

MÕÕTMISTULEMUS • Kuigi absoluutselt täpne mõõtmine ei ole võimalik, tuleb mõõtmistulemuse esitamisel alati hinnata ka mõõteviga. • Mõõteviga ehk mõõtemääramatus annab meile vahemiku, milles suuruse tõeline (tõenäoliseim) väärtus asub. • Seda vahemikku pole võimalik täpselt määrata, küll aga teatud tõenäosuse ehk usaldatavusega kindlaks teha. • Kui me mõõtsime näiteks suurust x ja saime mõõtmistulemuseks xt, kusjuures teadaolev mõõtemääramatus ∆x on siis esitatakse mõõdetud suuruse väärtus kujul: x = xt ± ∆x • NÄIDE: – Keha pikkus l =(112± 0, 5)cm – Seega keha tegelik (tõenäoliseim) pikkus ei ole väiksem kui 111, 5 cm ega ka suurem kui 112, 5 cm

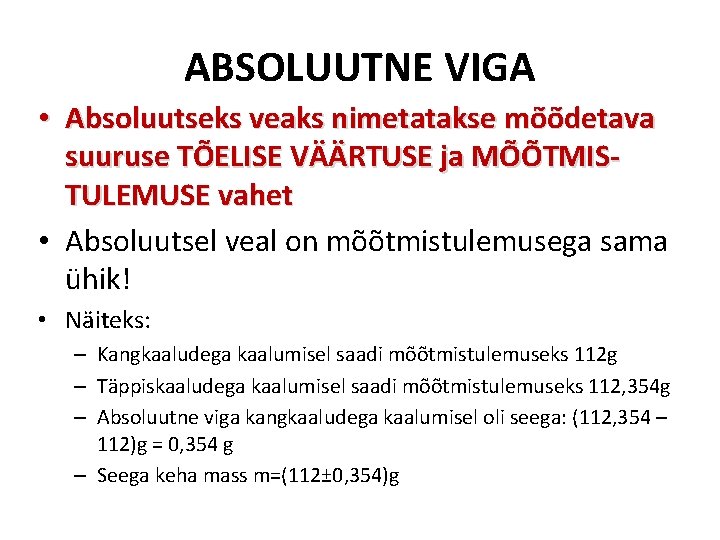

ABSOLUUTNE VIGA • Absoluutseks veaks nimetatakse mõõdetava suuruse TÕELISE VÄÄRTUSE ja MÕÕTMISTULEMUSE vahet • Absoluutsel veal on mõõtmistulemusega sama ühik! • Näiteks: – Kangkaaludega kaalumisel saadi mõõtmistulemuseks 112 g – Täppiskaaludega kaalumisel saadi mõõtmistulemuseks 112, 354 g – Absoluutne viga kangkaaludega kaalumisel oli seega: (112, 354 – 112)g = 0, 354 g – Seega keha mass m=(112± 0, 354)g

RELATIIIVNE VIGA •

RIISTAVIGA • Riistaviga on süstemaatilise vea peamine põhjus! • Analoogskaalaga mõõteriistaveaks (absoluutne viga) loetakse mitte rohkem kui 50% mõõteriista jaotise väärtusest – 1 mm jaotise väärtusega joonlaua absoluutne viga on 0, 05 mm – 0, 05 A jaotise väärtusega ampermeetri absoluutne viga on 0, 025 A jne • Digitaalse skaalaga mõõteriistaviga kirjutatakse mõõteriista passi. • Et riistaviga püsiks lubatud piirides, tuleb mõõteriistu kindlate ajavahemike järel taadelda.

TAATLEMINE • Taatlemine on protseduur, mille käigus pädev labor kontrollib mõõtevahendi vastavust kehtestatud nõuetele ja märgistab nõuetele vastava mõõtevahendi taatlusmärgisega • Taatlemise eesmärgiks on kaitsta kodanike ja riigi huvisid ebaõigete mõõtmiste kaudu tekkida võivate kahjude eest.

TAADELDAVAD MÕÕTERIISTAD Vastavalt Euroopa Liidu reeglitele kuuluvad taatlemisele: • Massi mõõtevahendid (kaaluvihid ja kaalud) • Vedelike koguste (mahu) mõõtevahendid (kütusetankurid, mõõtemahutid ja metallist mahumõõdud) • Vee- ja soojusarvestid • Elektrienergia mõõtevahendid (mõõtetrafod) • Pikkuse mõõtevahendid (mõõdulindid, mahutite nivoomõõturid, mõõterattad) • Liiklusteenuse osutamisel ja liiklusjärelevalves kasutatavad mõõtevahendid (taksomeetrid, kiirusmõõturid, autode heitgaaside analüsaatorid, ratta- ja teljekoormuskaalud) • Vedelike tiheduse ja alkoholi kontsentratsiooni määramise mõõtevahendid (tihedusmõõturid, areomeetrid, alkoholomeetrid) • Temperatuuri mõõtevahendid (klaasist vedeliktermomeetrid ja digitaaltermomeetrid Pt-anduriga) • Tervishoiuteenuse osutamisel kasutatavad mõõtevahendid (vererõhumõõturid, kaalud)

VEAARVUTUS

ARITMEETILISE KESKMISE MEETOD (KASUTATAKSE PEAMISELT JUHUSLIKU VEA ILMNEMISE KORRAL)

ARITMEETILINE KESKMINE •

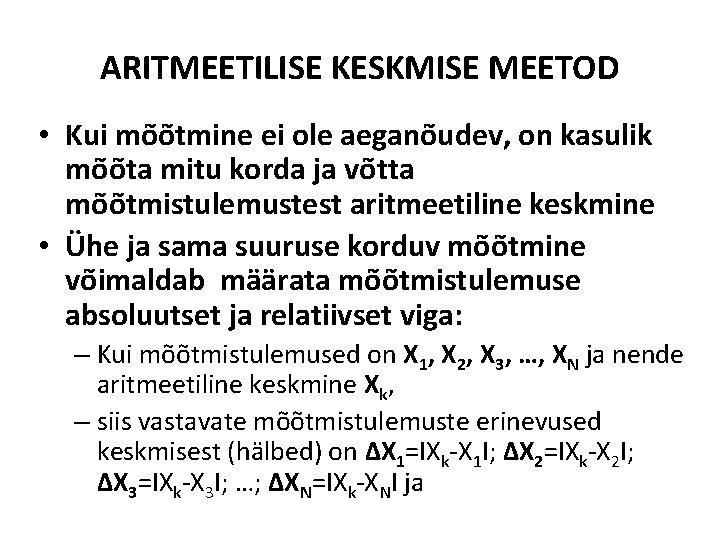

ARITMEETILISE KESKMISE MEETOD • Kui mõõtmine ei ole aeganõudev, on kasulik mõõta mitu korda ja võtta mõõtmistulemustest aritmeetiline keskmine • Ühe ja sama suuruse korduv mõõtmine võimaldab määrata mõõtmistulemuse absoluutset ja relatiivset viga: – Kui mõõtmistulemused on X 1, X 2, X 3, …, XN ja nende aritmeetiline keskmine Xk, – siis vastavate mõõtmistulemuste erinevused keskmisest (hälbed) on ∆X 1=IXk-X 1 I; ∆X 2=IXk-X 2 I; ∆X 3=IXk-X 3 I; …; ∆XN=IXk-XNI ja

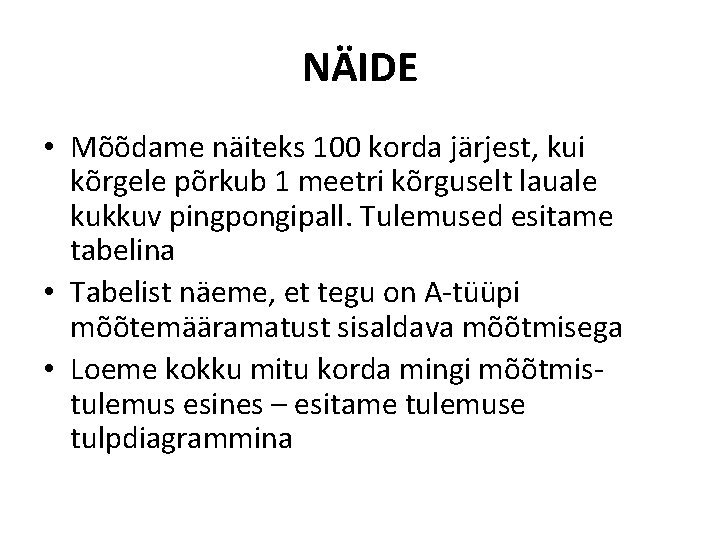

NÄIDE • Mõõdame näiteks 100 korda järjest, kui kõrgele põrkub 1 meetri kõrguselt lauale kukkuv pingpongipall. Tulemused esitame tabelina • Tabelist näeme, et tegu on A-tüüpi mõõtemääramatust sisaldava mõõtmisega • Loeme kokku mitu korda mingi mõõtmistulemus esines – esitame tulemuse tulpdiagrammina

Näeme, et tulemuste jaotumise histogramm on enam-vähem sümmeetriline.

• Arvutame mõõtmistulemuste keskväärtuse ja paigutame sellele vastava joone histogrammile näeme, et see asub täpselt histogrammi keskel. • Kui mõõtmisi teha väga palju ning võtaksime mõõtmistäpsuseks mitte 1 cm vaid näiteks 1 mm, saaksime tulpdiagrammi asemel sujuva joone, mis kirjeldab statistikas tuntud normaaljaotust.

STANDARDHÄLVE • On statistiline suurus, mis iseloomustab normaaljaotuse laiust ehk mõõtmistulemuste hajuvust. • Et arvutada standardhälvet, 1. 2. 3. 4. tuleb arvutada iga mõõdetud väärtuse hälve tõsta see tulemus ruutu leida hälvete ruutude aritmeetiline keskmine võtta vastusest ruutjuur

mõõtmistulemused Hälvete ruudud (ruuthälbed) standardhälve – ehk vastava mõõteseeria tulemuste hajuvus on 2 ühikut Standardhälbe leidmiseks on mõistlik edaspidi kasutada kalkulaatorit ja/või tabelarvutusprogrammi (näit MS Excel), kus on olemas vastav funktsioon(iklahv)

• Vaadates keskväärtusest kummalegi poole ühe standardhälbe võrra, jääb saadud vahemikku 68% tulemustest. • Kahe standardhälbe korral, jääb sellesse juba 95 % kõikidest mõõtetulemustest. • Kolm standardhälvet kummalegi poole keskmist hõlmavad aga juba peaaegu kõik tulemused (tervenisti 99, 7 %).

ARITMEETILISE KESKMISE MEETODI KOKKUVÕTTEKS • Mõõtetulemuse parimaks hinnanguks võetakse nende aritmeetiline keskmine • ning mõõtemääramatuseks sõltuvalt mõõtmise vastutusrikkusest 2. . . 3 standardhälvet. • Seejärel tuleb silmas pidada, et tulemust ei saa välja kirjutada täpsemalt kui mõõtemääramatus seda lubab. • Ehk meie mõõtmistulemus (standardhälbe 2Ϭ korral) on 95% tõenäosusega vahemikus h = (72 ± 4) cm

ALAM- JA ÜLEMTÕKKE MEETOD (kasutatakse peamiselt süstemaatilise vea ilmnemise korral)

ALAM- JA ÜLEMTÕKKE MEETOD Näide: • Risttahukakujulise klotsi ruumala määramiseks kaudse mõõtmisega mõõdeti nihikuga, mille mõõtmistäpsus on 0, 1 mm, – keha pikkus a=(25, 4± 0, 1)mm – laius b=(20, 1± 0, 1)mm – kõrgus a=(10± 0, 1)mm • Ruumala arvutatakse valemist: V=abh • Arvutame mõõtmisvigadest tuleneva ruumala suurima võimaliku väärtuse (ülemtõke) ja väikseima võimaliku väärtuse (alamtõke)

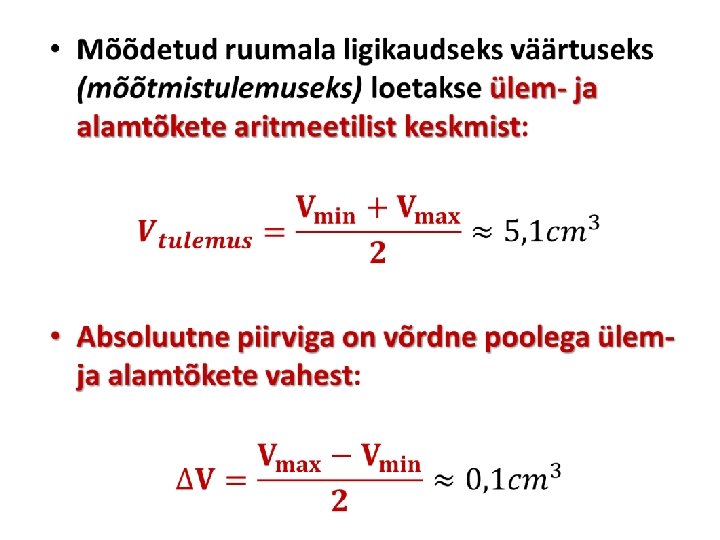

• Suurima väärtuse (ülemtõkke) saame kui teeme ruumala arvutuse suurimate võimalike mõõtmistulemuste väärtustega: – a=25, 5 mm – b=20, 2 mm – h=10, 1 mm – V=5202, 5 mm 3 = 5, 20 cm 3 • Vähima väärtuse (alamtõkke) saame kui teeme ruumala arvutuse väikseimate võimalike mõõtmistulemuste väärtustega: – a=25, 3 mm – b=20, 0 mm – h=9, 9 mm – V=5009, 4 mm 3 = 5, 01 cm 3

Ülesanne • Keha tiheduse määramiseks mõõdeti keha ruumala ja mass ning saadi järgmised tulemused: – V=(81± 0, 1)cm 3 – m=(216± 0, 5)g – Tiheduse arvutusvalem: ρ=m/V • Kasutades ülem- ja alamtõkete meetodit arvuta tiheduse keskmine väärtus ning absoluutne viga ja relatiivne viga

TEHTED VIGADEGA

VIGA KAUDSEL MÕÕTMISEL • Vea leidmiseks kaudsel mõõtmisel: I. Mõõdetakse otseselt suuruse kaudseks mõõtmiseks (arvutamiseks) vajalikud suurused II. Määratakse kindlaks otseselt mõõdetud suuruste vead (absoluutsed või relatiivsed) III. Kaudselt mõõdetava suuruse vea leidmiseks rakendatakse vastava funktsiooni (liitmine, lahutamine, korrutamine, jagamine jne) vea valemit, millega arvutatakse kaudne suurus

TEHTED VIGADEGA •

TEHTED VIGADEGA •

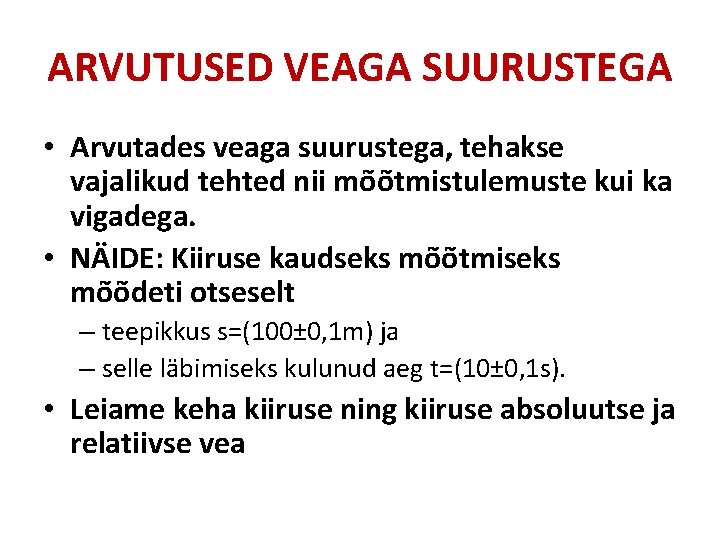

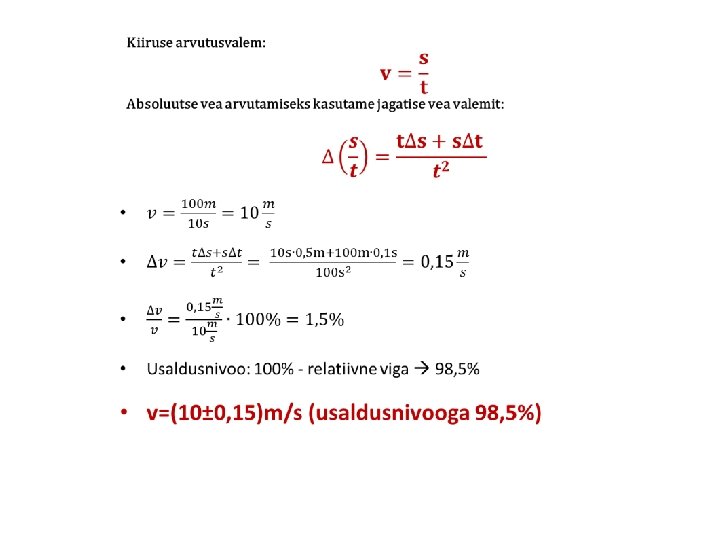

ARVUTUSED VEAGA SUURUSTEGA • Arvutades veaga suurustega, tehakse vajalikud tehted nii mõõtmistulemuste kui ka vigadega. • NÄIDE: Kiiruse kaudseks mõõtmiseks mõõdeti otseselt – teepikkus s=(100± 0, 1 m) ja – selle läbimiseks kulunud aeg t=(10± 0, 1 s). • Leiame keha kiiruse ning kiiruse absoluutse ja relatiivse vea

ÜLESANNE •

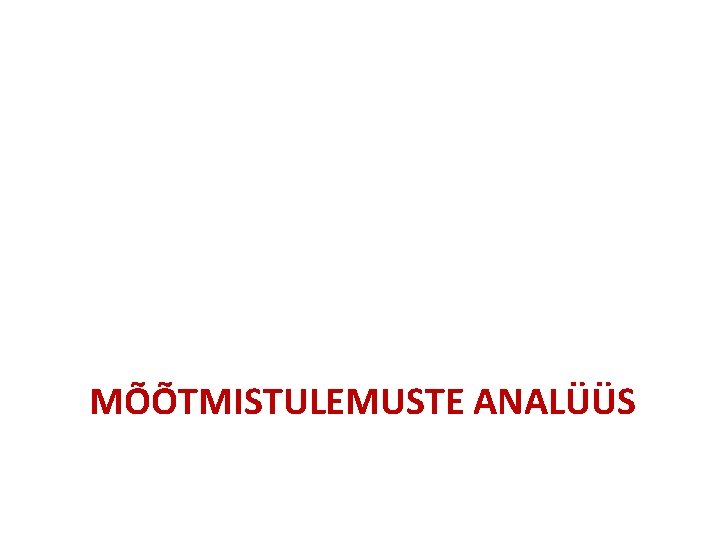

MÕÕTMISTULEMUSTE ANALÜÜS

MÕÕTMISTULEMUSTE FIKSEERIMINE • Vaatluse ja katse korral registree-ritakse alati mõõtmistulemused. – Moodsamate riistade korral teeb seda arvuti, kuid enamasti tehakse seda käsitsi. • Tulemuste kirjapanemiseks kasutatakse mõõtmisprotokolle, kuhu kantakse katse tingimused ja mõõtmistulemused. • Tavaliselt kantakse tulemused alguses tabelisse, mille alusel koostatakse graafik, – sest graafik annab asjast alati parema ülevaate kui tabel.

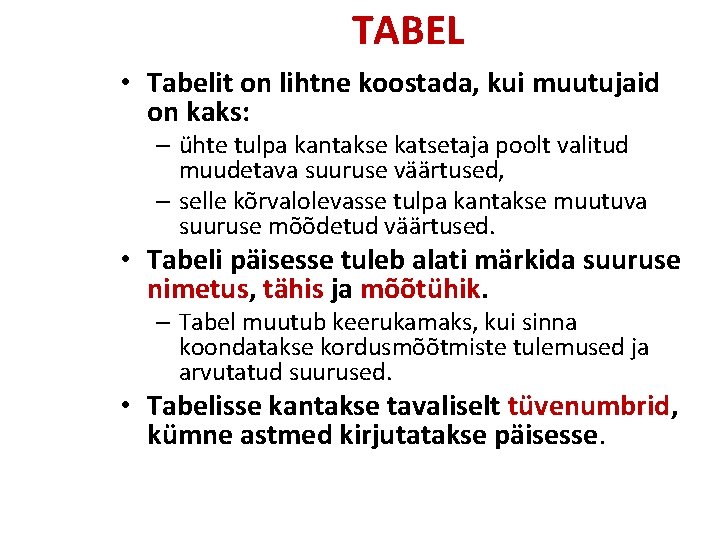

TABEL • Tabelit on lihtne koostada, kui muutujaid on kaks: – ühte tulpa kantakse katsetaja poolt valitud muudetava suuruse väärtused, – selle kõrvalolevasse tulpa kantakse muutuva suuruse mõõdetud väärtused. • Tabeli päisesse tuleb alati märkida suuruse nimetus, tähis ja mõõtühik. – Tabel muutub keerukamaks, kui sinna koondatakse kordusmõõtmiste tulemused ja arvutatud suurused. • Tabelisse kantakse tavaliselt tüvenumbrid, kümne astmed kirjutatakse päisesse.

NÄIDE TABELI KOOSTAMISEST • Ühtlaselt ja sirgjooneliselt liikuva keha kiiruse määramiseks mõõdeti – iga sekundi tagant (täpsusega ± 0, 2 s) – keha poolt läbitud teepikkused (täpsusega ± 5 m). • saadi järgmised tulemused: – – – t 1=1 s; s 1=31 m t 2=2 s; s 2=56 m t 3=3 s; s 3=91 m t 4=4 s; s 4=119 m t 5=5 s; s 5=147 m t 6=6 s; s 6=186 m • Koostame mõõtmistulemuste protokolli tabelina

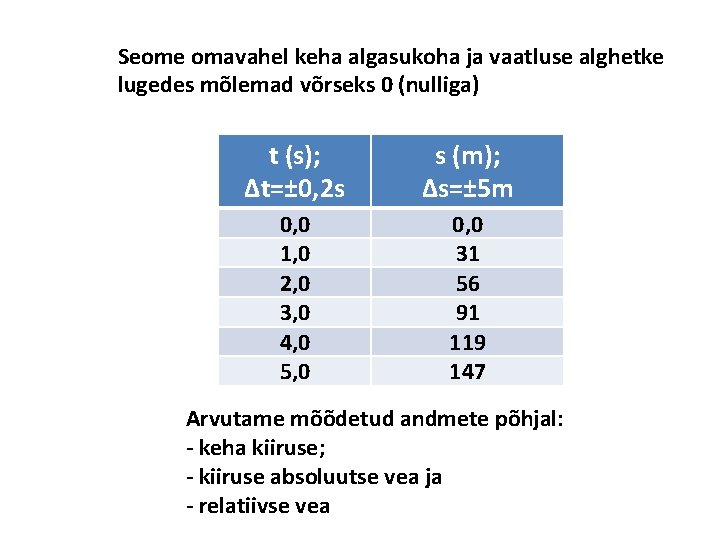

Seome omavahel keha algasukoha ja vaatluse alghetke lugedes mõlemad võrseks 0 (nulliga) t (s); ∆t=± 0, 2 s s (m); ∆s=± 5 m 0, 0 1, 0 2, 0 3, 0 4, 0 5, 0 0, 0 31 56 91 119 147 Arvutame mõõdetud andmete põhjal: - keha kiiruse; - kiiruse absoluutse vea ja - relatiivse vea

Keha kiirus on v=(29, 9± 4, 5) m/s; relatiivne viga (4, 5/29, 9)≈0, 155=15, 5%

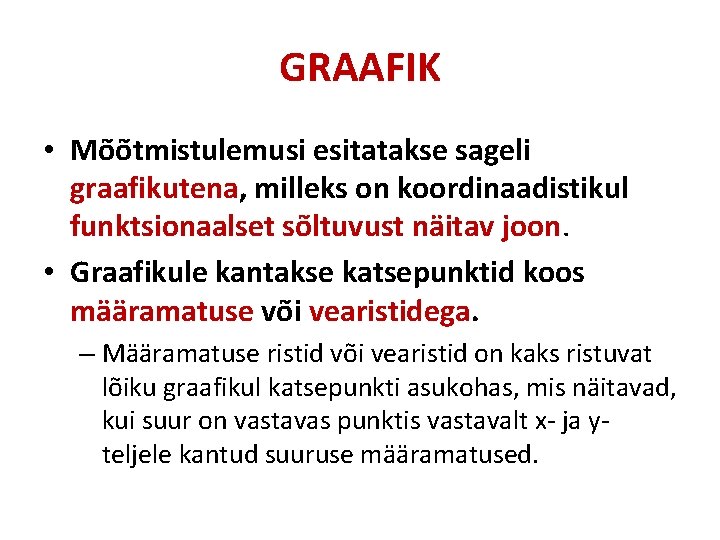

GRAAFIK • Mõõtmistulemusi esitatakse sageli graafikutena, milleks on koordinaadistikul funktsionaalset sõltuvust näitav joon. • Graafikule kantakse katsepunktid koos määramatuse või vearistidega. – Määramatuse ristid või vearistid on kaks ristuvat lõiku graafikul katsepunkti asukohas, mis näitavad, kui suur on vastavas punktis vastavalt x- ja yteljele kantud suuruse määramatused.

GRAAFIK • Läbi katsepunktide käsitsi või arvuti-programmi abil tõmmatav joon peab olema sile ja läbima kõiki veariste (aga mitte katsepunkte) – Kui graafikule kantakse ka teoreetiliselt arvutatud kõver, siis seal ei märgita arvutatud punkte. • Teoreetilise kõvera kokkulangemine eksperimendi punktidega määramatuse ristide täpsusega kinnitab eksperimendi kooskõla teooriaga.

NÄIDE GRAAFIKU JOONESTAMISEST Võttes aluseks ühtlase sirgjoonelise liikumise mõõtmistulemuste põhjal koostatud tabeli - joonestame keha liikumisgraafiku, - kanname sellele mõõtemääramatused, - leiame keha (tõenäoliseima) kiiruse ja - hindame mõõtmistulemuste kvaliteeti

Kuna uurime läbitud teepikkuse sõltuvust ajast, kanname horisontaalteljele (abstsisstelg) aja ja vertikaalteljele (ordinaattelg) läbitud teepikkuse. NB! Katsepunktid tuleb kanda võimalikult täpselt graafikule, neid ei tohi nihutada, sest see on objektiivne informatsioon.

Kanname graafikule määramatused (vearistid) – aja määramatus on kõikides punktides ± 0, 2 s, teepikkuse määramatus ± 5 s

Kanname graafikule optimaalseima joone, mis näitab meie katsetulemuste trendi (MS Excel’is käsklus „linear trendline“)

Leiame trendijoonele vastava võrrandi (MS Excel’is käsklus „Display trendline’s equation“) ja korellatsiooni väärtuse Korellatsioon iseloomustab seda kui tugevalt on kaks suurust omavahel seotud. Mida lähemal on korellatsiooni väärtus 1, 0 -le, seda tugevam seos suuruste vahel on Lõpuks kanname joonisele ülemisele ja alumisele piirveale vastavad jooned

Mida lähemal asub graafikule kantud punkt trendijoonele ning mida väiksem on selle punkti lähedusse jääv piirveale vastav ala, seda parema kvaliteediga on vastav mõõtmistulemus. NB! Olukord võib drastiliselt muutuda kui kasutada absoluutsete piirvigade asemel relatiivseid vigu
