FÍSICA V Espelhos Planos Prof. Alexandre W. Arins

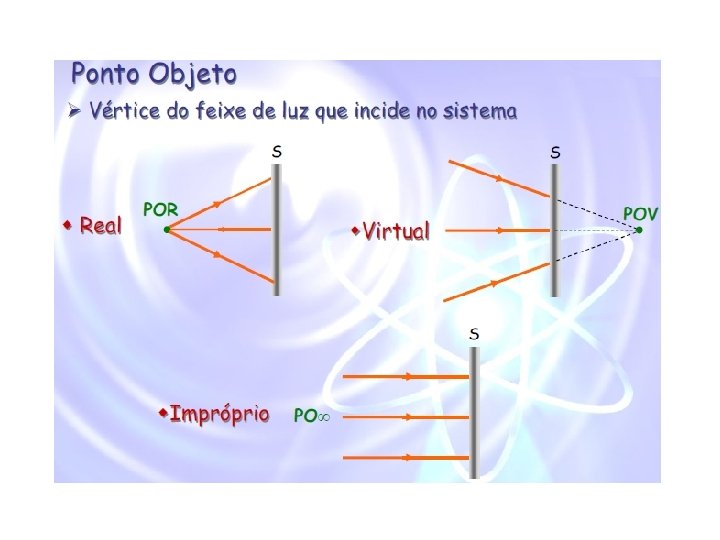

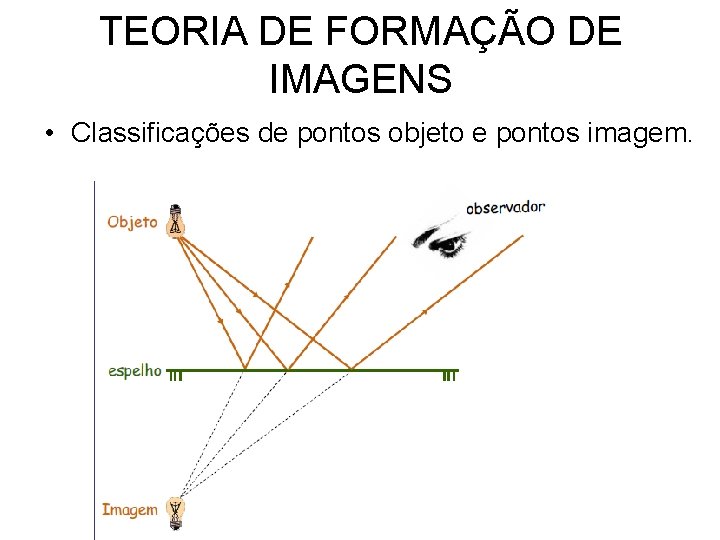

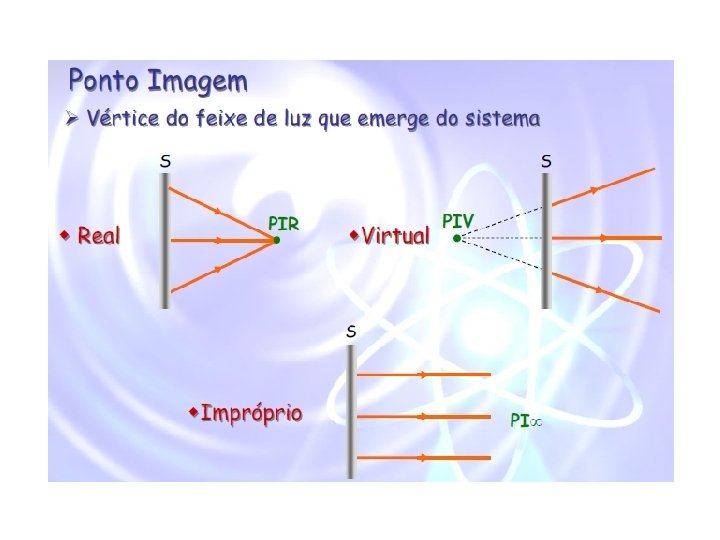

TEORIA DE FORMAÇÃO DE IMAGENS • Classificações de pontos objeto e pontos imagem.

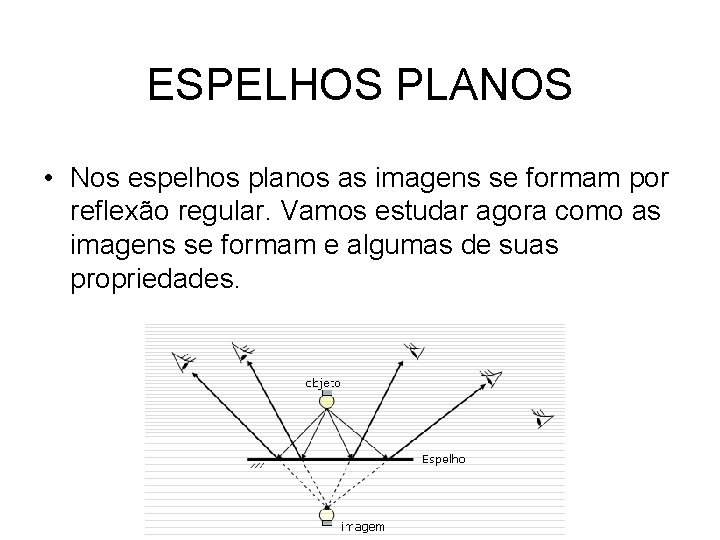

ESPELHOS PLANOS • Nos espelhos planos as imagens se formam por reflexão regular. Vamos estudar agora como as imagens se formam e algumas de suas propriedades.

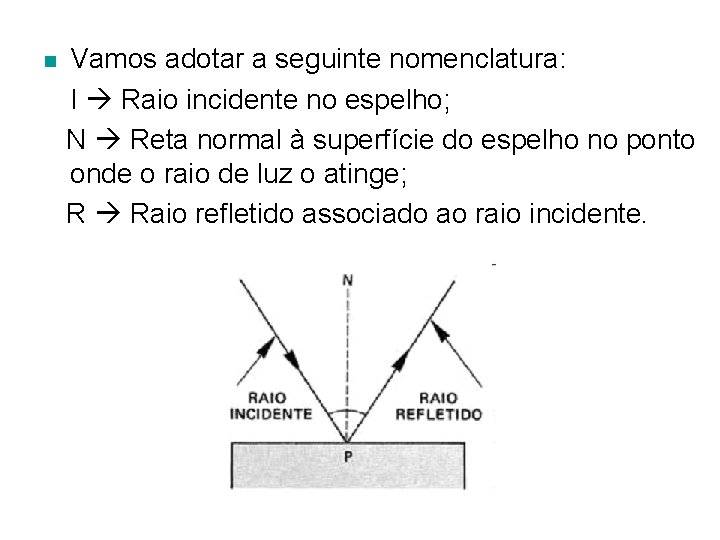

n Vamos adotar a seguinte nomenclatura: I Raio incidente no espelho; N Reta normal à superfície do espelho no ponto onde o raio de luz o atinge; R Raio refletido associado ao raio incidente.

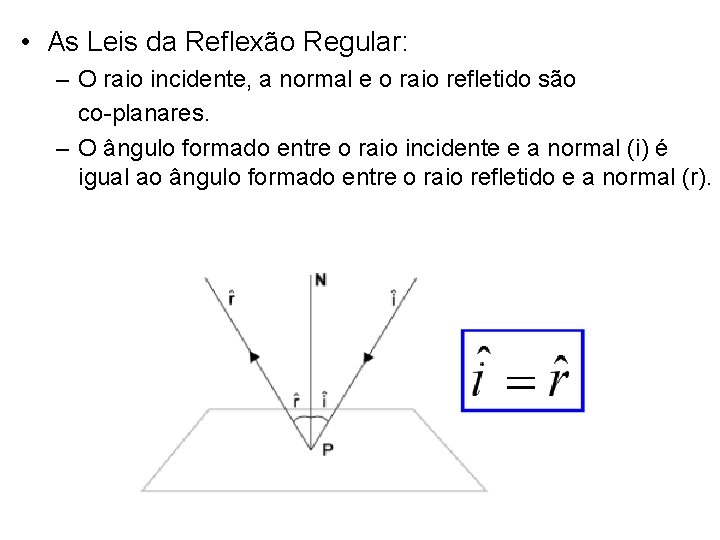

• As Leis da Reflexão Regular: – O raio incidente, a normal e o raio refletido são co-planares. – O ângulo formado entre o raio incidente e a normal (i) é igual ao ângulo formado entre o raio refletido e a normal (r).

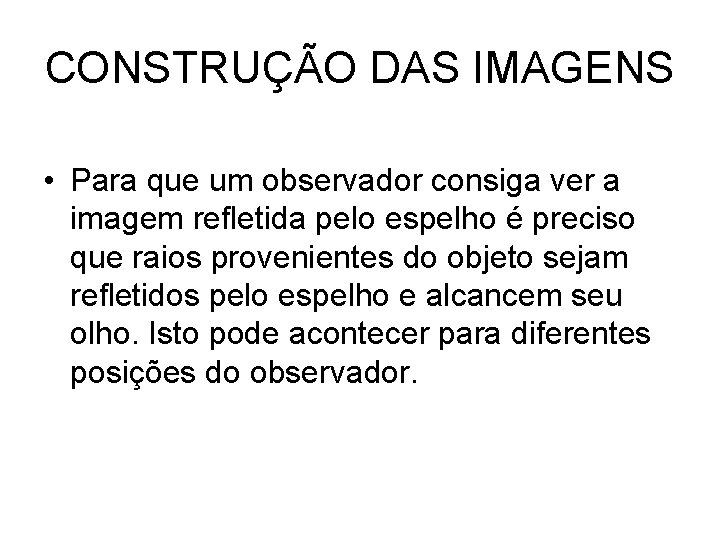

CONSTRUÇÃO DAS IMAGENS • Para que um observador consiga ver a imagem refletida pelo espelho é preciso que raios provenientes do objeto sejam refletidos pelo espelho e alcancem seu olho. Isto pode acontecer para diferentes posições do observador.

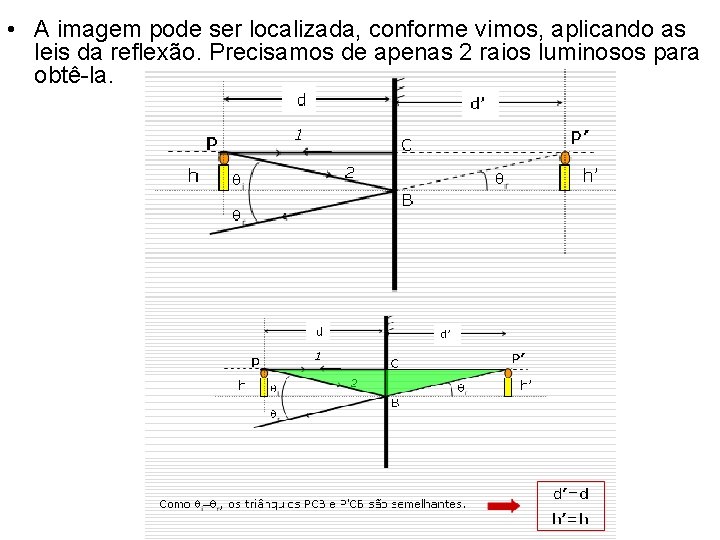

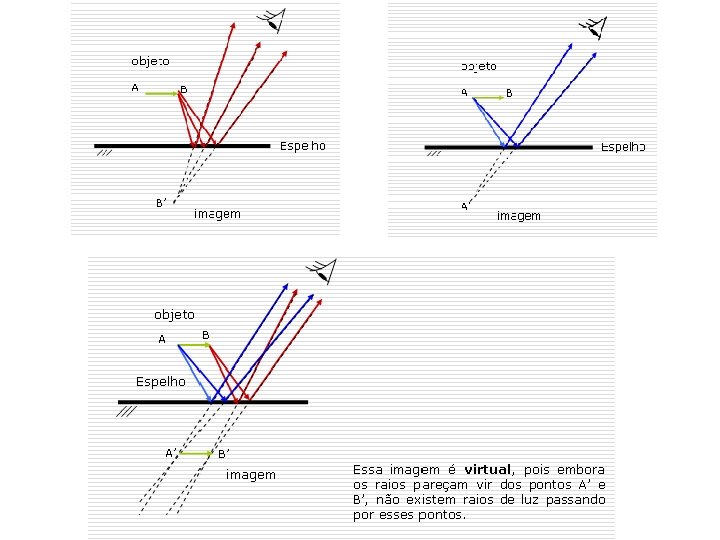

• A imagem pode ser localizada, conforme vimos, aplicando as leis da reflexão. Precisamos de apenas 2 raios luminosos para obtê-la.

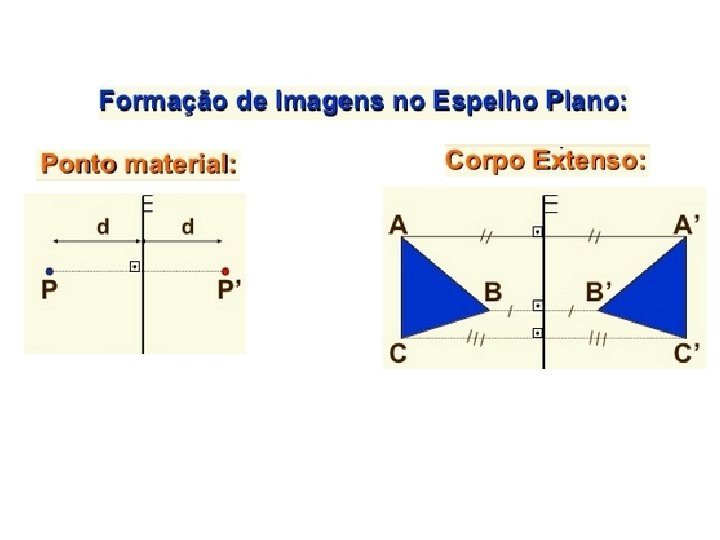

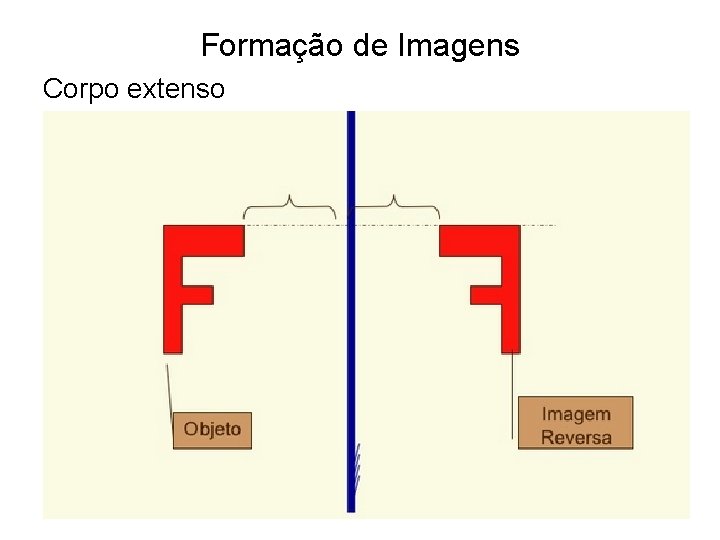

Formação de Imagens Corpo extenso

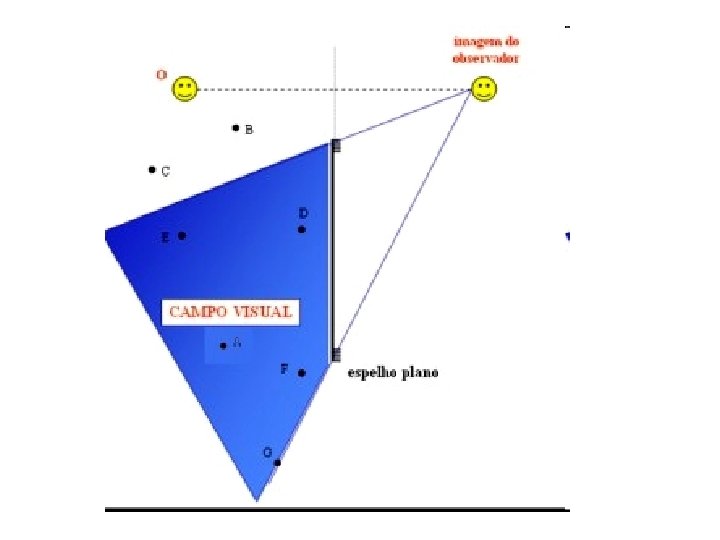

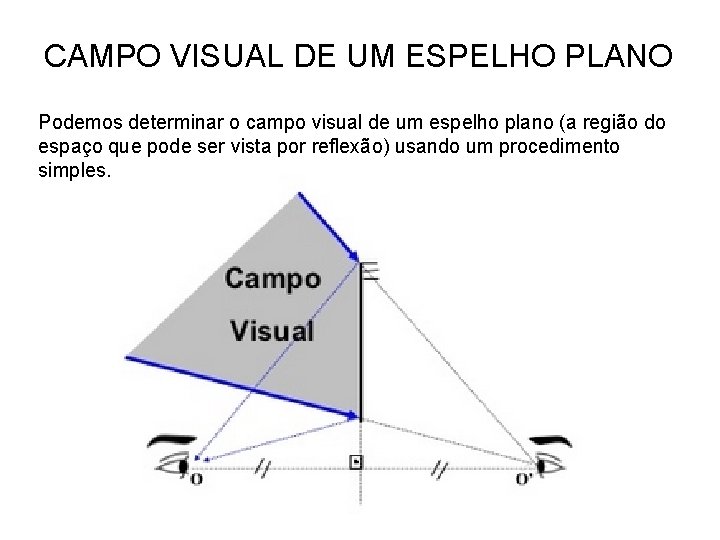

CAMPO VISUAL DE UM ESPELHO PLANO Podemos determinar o campo visual de um espelho plano (a região do espaço que pode ser vista por reflexão) usando um procedimento simples.

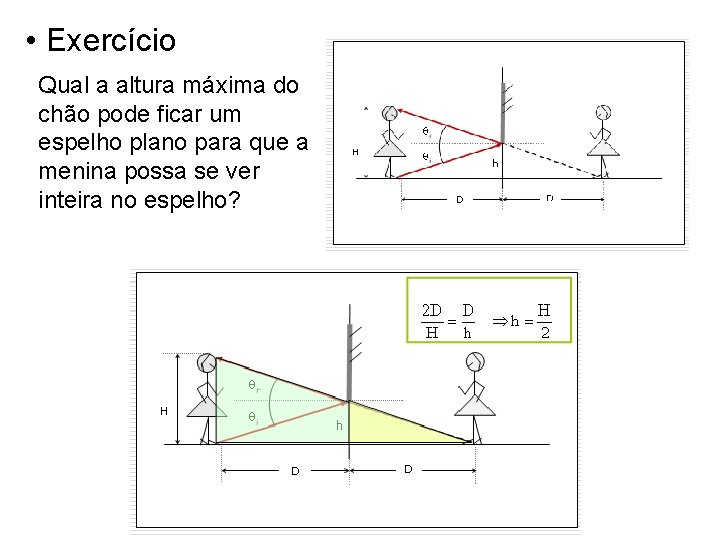

• Exercício Qual a altura máxima do chão pode ficar um espelho plano para que a menina possa se ver inteira no espelho?

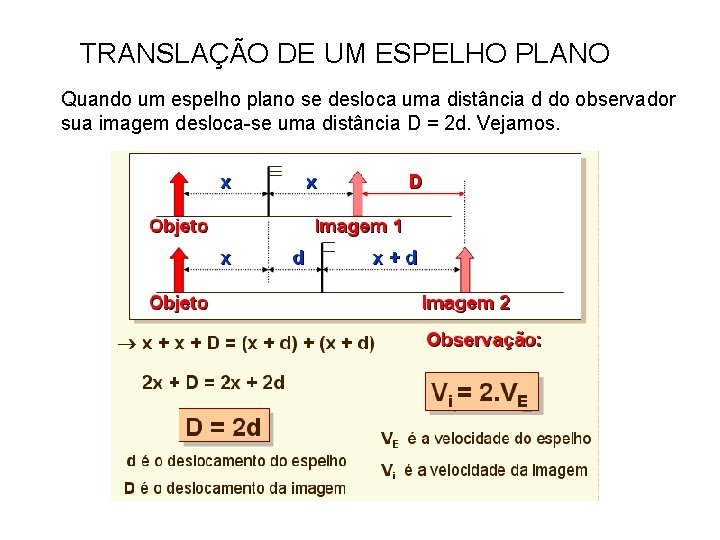

TRANSLAÇÃO DE UM ESPELHO PLANO Quando um espelho plano se desloca uma distância d do observador sua imagem desloca-se uma distância D = 2 d. Vejamos.

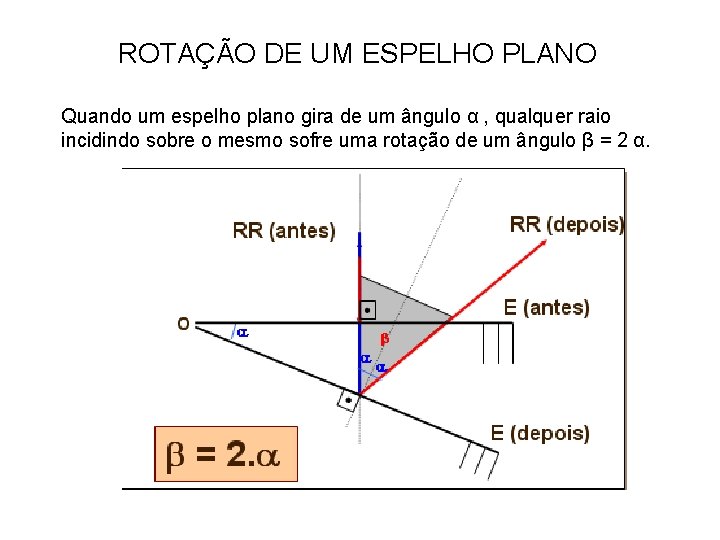

ROTAÇÃO DE UM ESPELHO PLANO Quando um espelho plano gira de um ângulo α , qualquer raio incidindo sobre o mesmo sofre uma rotação de um ângulo β = 2 α.

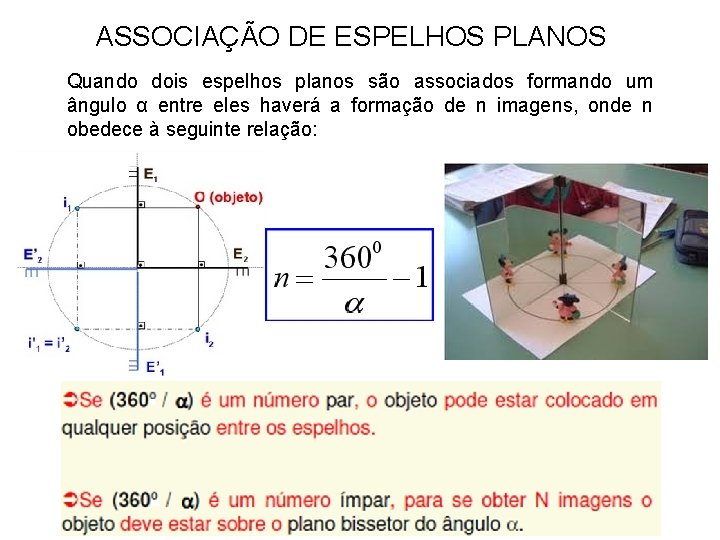

ASSOCIAÇÃO DE ESPELHOS PLANOS Quando dois espelhos planos são associados formando um ângulo α entre eles haverá a formação de n imagens, onde n obedece à seguinte relação:
