FÍSICA ÓPTICA AULA 3 – C MARA ESCURA DE ORIFÍCIO/ ESPELHOS PLANOS
Fonte de luz pontual: Tem a dimensão menor do que a do objeto que esta sendo iluminada. Fonte de luz extensa: Tem a dimensão igual ou maior do que a do objeto que está sendo iluminada ou pode ser duas fontes pontuais. Real: Cruzamento dos raios luminosos em frente ao sistema. Virtual: Cruzamento dos prolongamentos dos raios luminosos. Impróprio: Raios não se cruzam. Região de penumbra: Quando os raios luminosos provenientes de uma fonte extensa. Região de sombra: Quando uma fonte pontual ilumina um objeto a região que não é iluminada é chamada de sombra.
CAMARA ESCURA O funcionamento de uma câmara escura de orifício está diretamente associado ao principio de propagação retilínea da luz.

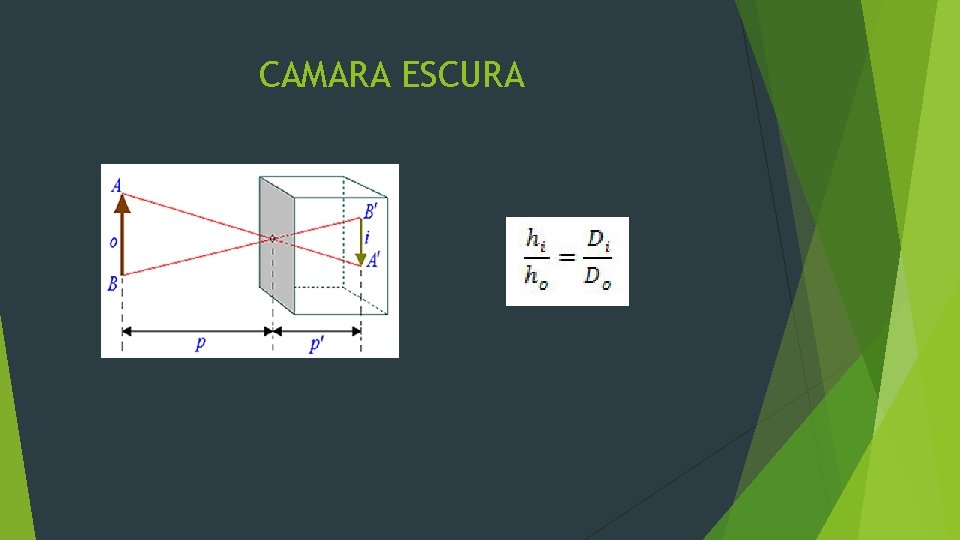

CAMARA ESCURA
CAMARA ESCURA
ESPELHO PLANO
ESPELHO PLANO
ESPELHO PLANO Primeira lei Os raios são coplanares.
ESPELHO PLANO Campo visual O campo visual depende das dimensões do espelho e da posição do observador.
ESPELHO PLANO Translação de espelho. . .
ROTAÇÃO DE ESPELHO
ASSOCIAÇÃO DE DOIS ESPELHOS PLANOS
Exercícios (UFRS) Dois espelhos planos estão dispostos perpendicularmente um ao outro. Um objeto puntiforme, O, é colocado entre eles, conforme indica a figura. Ao todo, o número de imagens do objeto que são observadas mediante esta combinação de espelhos é: a) 1 b) 2 c) 3 d) 4 e) 5 C
Exercícios (CEFET – PR) Dois espelhos planos fornecem 11 (onze) imagens de um objeto. Logo, podemos concluir que os espelhos formam um ângulo de: a) 20° b) 30° c) 35° d) 40° e) 45° B
Exercícios 2) Uma pessoa de 1, 9 m de altura está em pé ao lado de um prédio. A sombra do prédio projetada pela luz solar é de 90 m enquanto a da pessoa é de 9 m. Qual a altura do prédio? a) 15 m b) 20 m c) 100 m d) 19 m e) 50 m D
Exercícios Uma lâmpada é usada para iluminar uma sala de 3 m de altura entre o chão e o teto. A uma altura de 1 m do chão está uma mesa quadrada com cada lado medindo 40 cm. Supondo que a lâmpada seja uma fonte pontual localizada exatamente ao centro da mesa, qual a área da sombra da mesa? a) 0. 5 m² b) 0. 36 m² c) 0. 4 m² d) 1 m² e) 1. 5 m² B
Bons Estudos!!!
