FÍSICA Introdução à Óptica Geométrica Prof: Ademir Amaral

• Luz • Raio de luz • Feixe de luz • Fontes de luz • Meios de propagação da luz • Princípios da Óptica Geométrica • Fenômenos Luminosos • Decomposição da luz branca

Luz - Sensações visuais

Raio de luz - Orientação da luz

Feixe de luz - Conjunto de raios de luz • Cilíndrico paralelo • Cônico convergente • Cônico divergente

CILÍNDRICO PARALELO HOLOFOTE

CÔNICO CONVERGENTE LUPA

CÔNICO DIVERGENTE LANTERNA

TIPOS DE FONTES DE LUZ PRIMÁRIAS (CORPOS LUMINOSOS) • LUMINESCENTES T < 500ºC • FLUORESCENTES • FOSFORESCENTES • INCANDESCENTES T > 500ºC SECUNDÁRIAS (CORPOS ILUMINADOS)

Meios de Propagação da Luz • TRANSPARENTES • TRANSLÚCIDOS • OPACOS

MEIOS TRANSPARENTES - A luz consegue passar integralmente

MEIOS TRANLÚCIDOS - Somente parte da luz consegue passar.

MEIOS OPACOS - A luz não consegue passar.

PRINCÍPIOS DA ÓPTICA GEOMÉTRICA • PROPAGAÇÃO RETILÍNEA DA LUZ • INDEPENDÊNCIA DOS RAIOS DE LUZ • REVERSIBILIDADE DOS RAIOS DE LUZ

PROPAGAÇÃO RETILÍNEA - Num meio homogêneo, transparente e isótropo, a luz se propaga em linha reta.

APLICAÇÕES DA PROPAGAÇÃO RETILÍNEA DA LUZ • FORMAÇÃO DE SOMBRA E PENUMBRA • C MARA ESCURA COM ORIFÍCIO

FORMAÇÃO DE SOMBRA d h FONTE PUNTIFORME H h = D d D H

SOMBRA E PENUMBRA Fonte extensa SOMBRA

As fases da Lua

Eclipse solar

Eclipse lunar

Câmara Escura P MN = o => tamanho do objeto M’N’ = i => tamanho da imagem P => distância do objeto ao orifício P’ => distância da imagem ao orifício P’

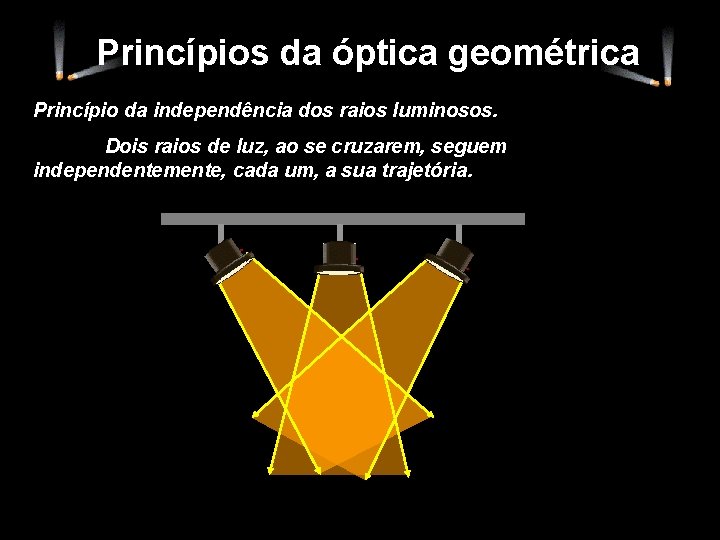

Princípios da óptica geométrica Princípio da independência dos raios luminosos. Dois raios de luz, ao se cruzarem, seguem independentemente, cada um, a sua trajetória.

Princípios da óptica geométrica • Princípio da reversibilidade dos raios luminosos A trajetória seguida pelo raio de luz, num sentido, é a mesma quando o raio troca o sentido de percurso.

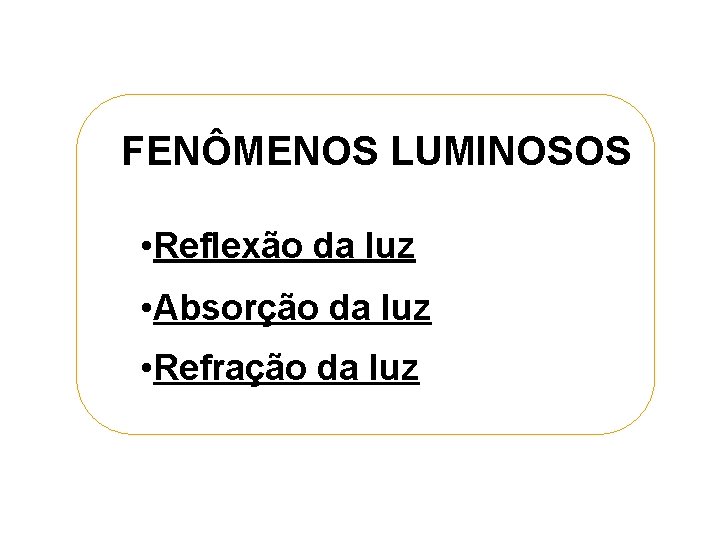

FENÔMENOS LUMINOSOS • Reflexão da luz • Absorção da luz • Refração da luz

REFLEXÃO DA LUZ - É o retorno da luz ao próprio meio de origem. Regular (espectral) Tipos de Reflexão Irregular (difusa)

REFLEXÃO REGULAR - Ocorre em superfícies lisas e polidas.

REFLEXÃO IRREGULAR - Ocorre em superfícies ásperas e sem brilho.

ABSORÇÃO - Ocorre em superfícies de cor escura.

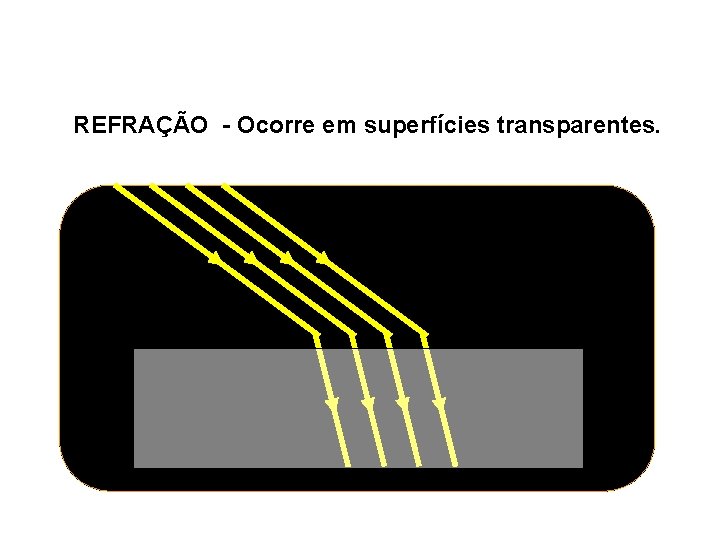

REFRAÇÃO - Ocorre em superfícies transparentes.

DECOMPOSIÇÃO DA LUZ BRANCA : Vermelho Alaranjado Amarelo Verde Azul Anil Violeta

Cor dos objetos: Iluminado por Luz Policromática: a) Corpo azul absorve as outras cores de luz e reflete difusamente a luz azul. b) Corpo branco reflete difusamente todas as cores de luz. c) Corpo preto Absorve todas as cores de luz. Observação: ÜQuando um objeto não emite luz aos nossos olhos temos a sensação de “cor preta”.
