FÍSICA B Revisão 02 – Espelhos Esféricos ESPELHOS ESFÉRICOS (Aulas 13 e 14) Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Espelhos Esféricos - Simbologia: p: distância entre o objeto e o espelho p´: distância entre a imagem e o espelho o o: tamanho do objeto i: tamanho da imagem i f: distância focal (f = R/2) A: aumento linear transversal (indica quantas vezes a imagem é maior ou menor que o objeto) Elaborado Prof. Paulo

FÍSICA B Revisão 02 – Espelhos Esféricos Ø Observações sobre Espelhos Esféricos: ü Imagens virtuais são sempre direitas; ü Imagens reais são sempre invertidas; ü Apenas imagens reais podem ser projetadas em anteparos. ü Apenas espelhos côncavos produzem imagens reais. ü Imagens virtuais podem ser produzidas por espelhos planos, convexos e côncavos. Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Espelhos Esféricos Convenção de Sinais: ü f > 0, R > 0: espelho côncavo ü f < 0, R < 0: espelho convexo ü p´ > 0: imagem real (invertida, espelho côncavo) ü p´ < 0: imagem virtual (direita) ü i > 0: imagem direita (virtual) Ø i < 0: imagem invertida (real, espelho côncavo) Ø A > 0: imagem direita (virtual) Ø A < 0: imagem invertida (real, espelho côncavo) Ø Ø A > 1: imagem ampliada (espelho côncavo) 0 < A < 1: imagem reduzida Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Espelhos Esféricos Equações: Elaborado Prof. Paulo

FÍSICA B Revisão 02 – Refração REFRAÇÃO (Aulas 15 e 16) Elaborado Prof. Paulo

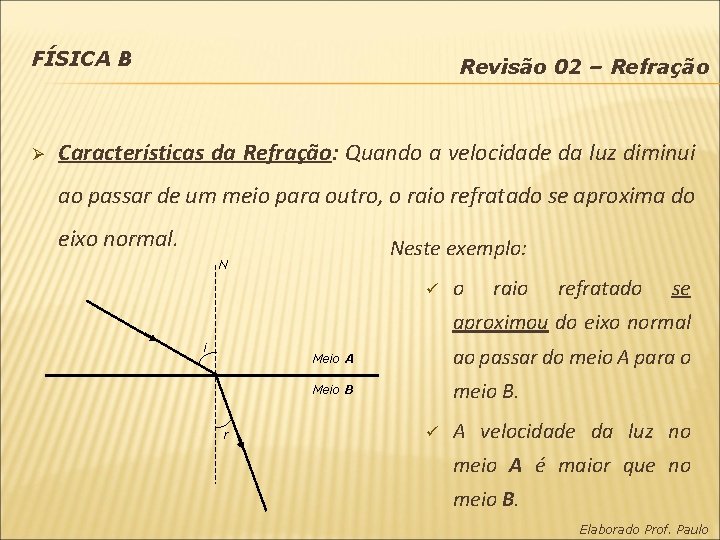

FÍSICA B Ø Revisão 02 – Refração Características da Refração: Quando a velocidade da luz diminui ao passar de um meio para outro, o raio refratado se aproxima do eixo normal. Neste exemplo: N ü o raio refratado se aproximou do eixo normal i r Meio A ao passar do meio A para o Meio B meio B. ü A velocidade da luz no meio A é maior que no meio B. Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Refração Lei de Snell-Descartes: n. A · sen i = n. B · sen r Elaborado Prof. Paulo

FÍSICA B Revisão 02 – Reflexão Total REFLEXÃO TOTAL (Aulas 17 e 18) Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Reflexão Total ngulo Limite (L): valor do ângulo de incidência quando o raio refratado emerge rasante à superfície de separação entre os dois meios (r = 90°). Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Reflexão Total Se o raio incidente incidir sobre a superfície de separação com ângulo de incidência maior que L, não ocorrerá refração, e sim, reflexão total, valendo, agora, todas as leis da reflexão. Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Reflexão Total Conclusão: ü Quando a luz passa de um meio mais refringente para um menos refringente, tem-se que: • Para î < L: ocorre refração • Para î = L: ocorre refração, com r = 90° (emergência rasante) • Para î > L: ocorre reflexão total Elaborado Prof. Paulo

FÍSICA B Revisão 02 – Dioptro Plano DIOPTRO PLANO (Aulas 19 e 20) Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Dioptro Plano Equação do Dioptro Plano: onde: p: distância entre o objeto e a superfície p´: distância entre a imagem e a superfície nobs: índice de refração do meio onde se encontra o observador nobj : índice de refração do meio onde se encontra o objeto Elaborado Prof. Paulo

FÍSICA B Revisão 02 – Lentes Esféricas LENTES ESFÉRICAS (Aulas 24 a 26) Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Lentes Esféricas - Vergência ou Convergência (C): ü São os “graus” das lentes. ü Seu valor corresponde ao inverso do valor da distância focal. ü A unidade de vergência no SI é a dioptria (di), desde que a distância focal esteja em metros. Elaborado Prof. Paulo

FÍSICA B Revisão 02 – Lentes Esféricas Ø Conclusões e Observações sobre Lentes Esféricas: ü Imagens virtuais são sempre direitas; ü Imagens reais são sempre invertidas; ü Apenas imagens reais podem ser projetadas em anteparos. ü Apenas lentes convergentes produzem imagens reais. ü Imagens virtuais podem ser produzidas por lentes convergentes e divergentes. Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Lentes Esféricas Convenção de Sinais: ü f > 0, R > 0, C > 0: lente convergente ü f < 0, R < 0, C < 0: lente divergente ü p´ > 0: imagem real (invertida, lente convergente) ü p´ < 0: imagem virtual (direita) ü i > 0: imagem direita (virtual) Ø i < 0: imagem invertida (real, lente convergente) Ø A > 0: imagem direita (virtual) Ø A < 0: imagem invertida (real, lente convergente) Ø Ø A > 1: imagem ampliada (lente convergente) 0 < A < 1: imagem reduzida Elaborado Prof. Paulo

FÍSICA B Ø Revisão 02 – Lentes Esféricas Equações: Elaborado Prof. Paulo
