Frézování ozubených kol - test

Frézování ozubených kol - test 1. Zuby čelních ozubených kol můžeme zhotovit těmito způsoby třískového obrábění: A frézováním odvalovací frézou dělící metodou, frézováním tvarovými nástroji na odvalovacích frézkách, obrážením nebo hoblováním B frézováním tvarovými nástroji dělící metodou, frézováním odvalovací frézou na odvalovacích frézkách, obrážením nebo hoblováním C frézováním tvarovými nástroji dělící metodou, frézováním odvalovací frézou na kopírovacích frézkách D frézováním úhlovými frézami kotoučovou metodou, obrážením nebo rýhováním B

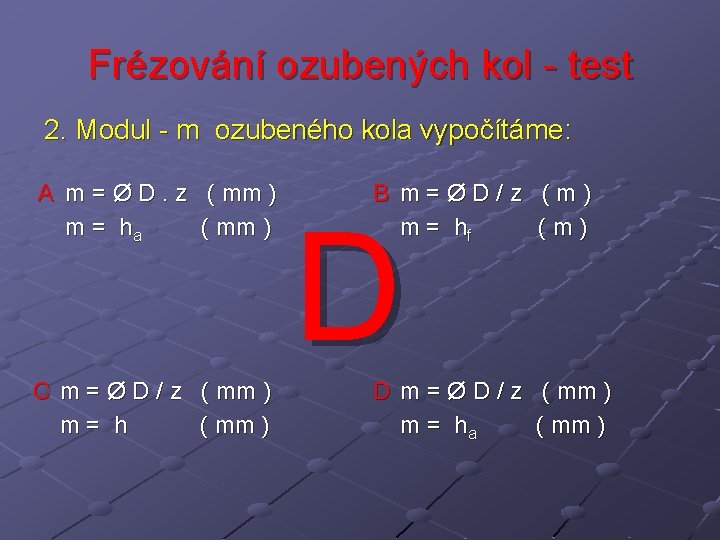

Frézování ozubených kol - test 2. Modul - m ozubeného kola vypočítáme: A m = Ø D. z ( mm ) m = ha ( mm ) C m = Ø D / z ( mm ) m= h ( mm ) B m=ØD/z (m) m = hf (m) D D m = Ø D / z ( mm ) m = ha ( mm )

Frézování ozubených kol - test 3. Výšku zubu vypočítáme ze vztahu: A h = ha + hf kde ha = hf + ca C h = ha + hf kde hf = ha + ca B h = ha + hf kde hf = 2 ha + ca C D h = ha + hf kde hf = ha - ca

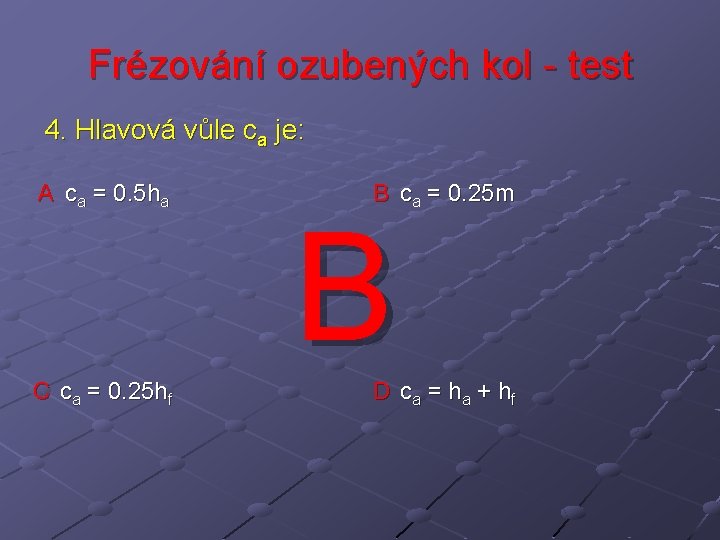

Frézování ozubených kol - test 4. Hlavová vůle ca je: A ca = 0. 5 ha C ca = 0. 25 hf B ca = 0. 25 m B D ca = ha + hf

Frézování ozubených kol - test 5. Rozteč zubů vypočítáme: A t = π. ha C t=π. m B t=π/m C D t=2π. m

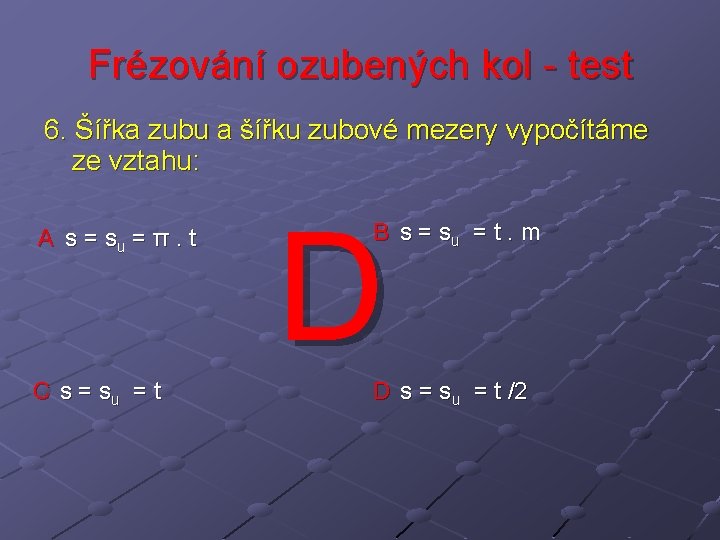

Frézování ozubených kol - test 6. Šířka zubu a šířku zubové mezery vypočítáme ze vztahu: A s = su = π. t C s = su = t D B s = su = t. m D s = su = t /2

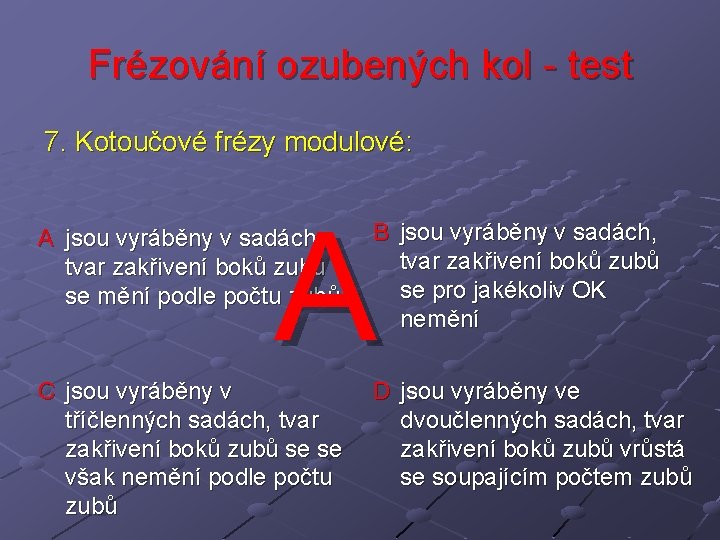

Frézování ozubených kol - test 7. Kotoučové frézy modulové: A A jsou vyráběny v sadách, tvar zakřivení boků zubů se mění podle počtu zubů B jsou vyráběny v sadách, tvar zakřivení boků zubů se pro jakékoliv OK nemění C jsou vyráběny v tříčlenných sadách, tvar zakřivení boků zubů se se však nemění podle počtu zubů D jsou vyráběny ve dvoučlenných sadách, tvar zakřivení boků zubů vrůstá se soupajícím počtem zubů

Frézování ozubených kol - test 8. Stopková profilová fréza – palcová se používá: A pro frézování OK s vnitřním ozubením, nevyžaduje velký výběh nástroje z materiálu, vyznačuje se menší produktivitou práce B pro frézování OK s přímými a šikmými zuby, vyžaduje velký výběh nástroje z materiálu, vyznačuje se vysokou produktivitou práce C pro frézování OK s přímými zuby, vyžaduje velký výběh nástroje z materiálu, vyznačuje se menší produktivitou práce D pro frézování OK s přímými, šikmými i šípovými zuby, nevyžaduje velký výběh nástroje z materiálu, vyznačuje se menší produktivitou práce D

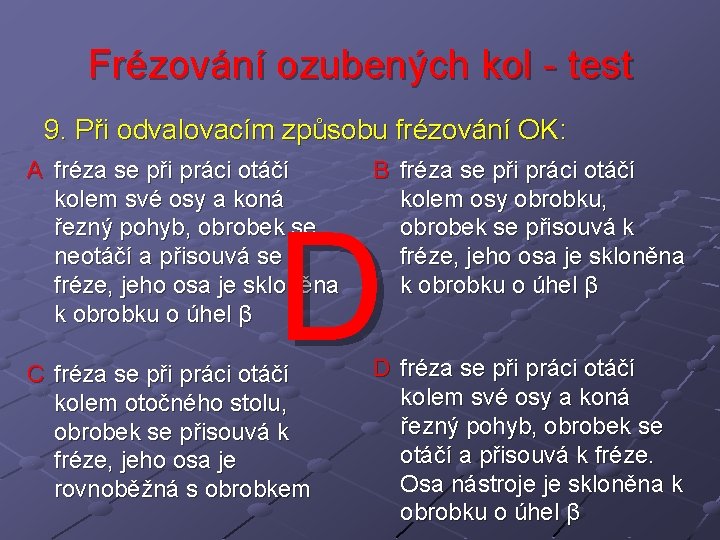

Frézování ozubených kol - test 9. Při odvalovacím způsobu frézování OK: A fréza se při práci otáčí kolem své osy a koná řezný pohyb, obrobek se neotáčí a přisouvá se k fréze, jeho osa je skloněna k obrobku o úhel β B fréza se při práci otáčí kolem osy obrobku, obrobek se přisouvá k fréze, jeho osa je skloněna k obrobku o úhel β C fréza se při práci otáčí kolem otočného stolu, obrobek se přisouvá k fréze, jeho osa je rovnoběžná s obrobkem D fréza se při práci otáčí kolem své osy a koná řezný pohyb, obrobek se otáčí a přisouvá k fréze. Osa nástroje je skloněna k obrobku o úhel β D

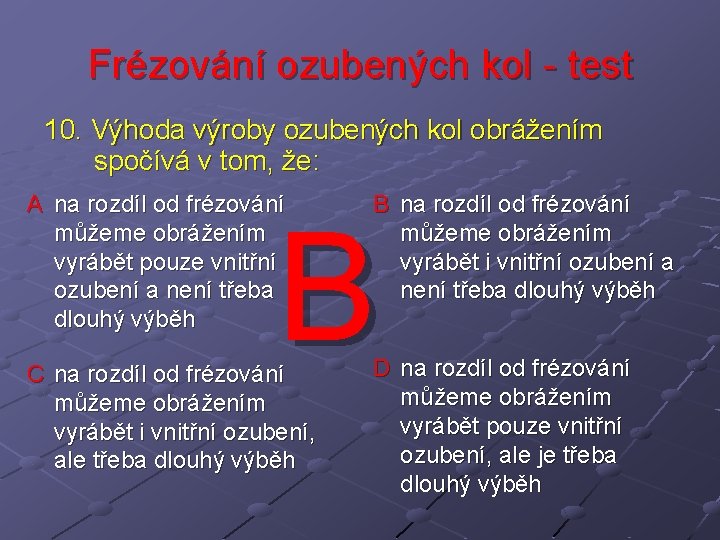

Frézování ozubených kol - test 10. Výhoda výroby ozubených kol obrážením spočívá v tom, že: A na rozdíl od frézování můžeme obrážením vyrábět pouze vnitřní ozubení a není třeba dlouhý výběh B na rozdíl od frézování můžeme obrážením vyrábět i vnitřní ozubení a není třeba dlouhý výběh C na rozdíl od frézování můžeme obrážením vyrábět i vnitřní ozubení, ale třeba dlouhý výběh D na rozdíl od frézování můžeme obrážením vyrábět pouze vnitřní ozubení, ale je třeba dlouhý výběh B

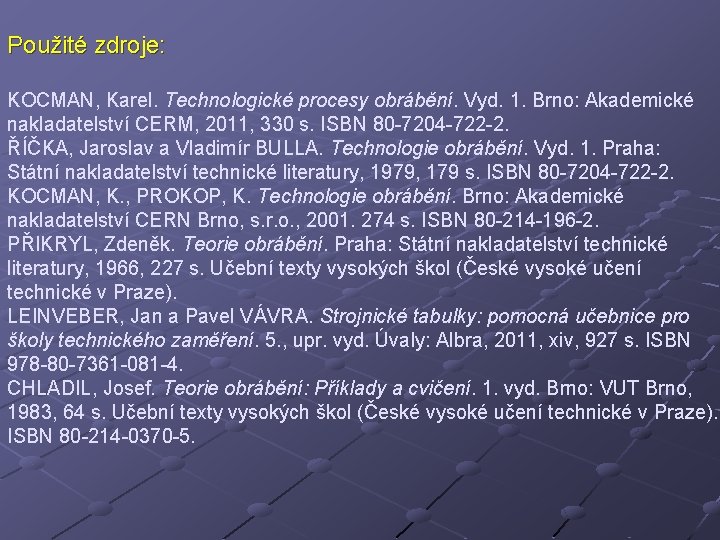

Použité zdroje: KOCMAN, Karel. Technologické procesy obrábění. Vyd. 1. Brno: Akademické nakladatelství CERM, 2011, 330 s. ISBN 80 -7204 -722 -2. ŘÍČKA, Jaroslav a Vladimír BULLA. Technologie obrábění. Vyd. 1. Praha: Státní nakladatelství technické literatury, 1979, 179 s. ISBN 80 -7204 -722 -2. KOCMAN, K. , PROKOP, K. Technologie obrábění. Brno: Akademické nakladatelství CERN Brno, s. r. o. , 2001. 274 s. ISBN 80 -214 -196 -2. PŘIKRYL, Zdeněk. Teorie obrábění. Praha: Státní nakladatelství technické literatury, 1966, 227 s. Učební texty vysokých škol (České vysoké učení technické v Praze). LEINVEBER, Jan a Pavel VÁVRA. Strojnické tabulky: pomocná učebnice pro školy technického zaměření. 5. , upr. vyd. Úvaly: Albra, 2011, xiv, 927 s. ISBN 978 -80 -7361 -081 -4. CHLADIL, Josef. Teorie obrábění: Příklady a cvičení. 1. vyd. Brno: VUT Brno, 1983, 64 s. Učební texty vysokých škol (České vysoké učení technické v Praze). ISBN 80 -214 -0370 -5.
