Frezeleme metodu www modulteknik com Hazrlayan brahim NEBLER

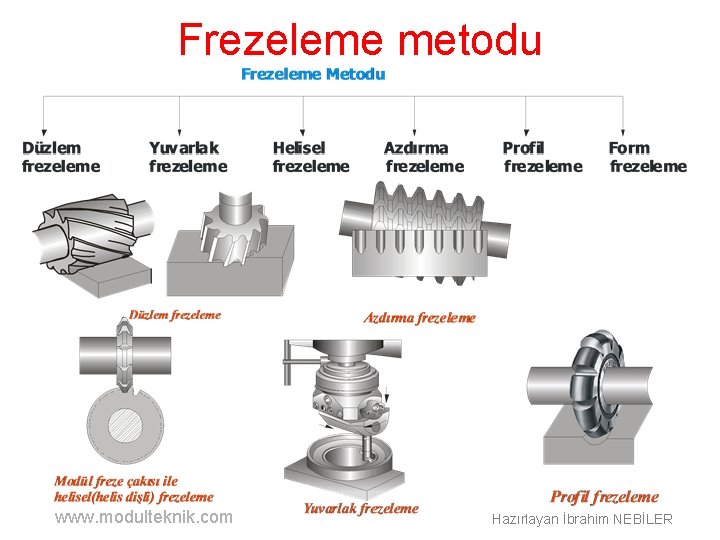

Frezeleme metodu www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze tezgâhı çeşitleri www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze tezgâhı çeşitleri www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze tezgâhı çeşitleri www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze tezgâhının elemanları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze tezgâhı yardımcı elemanları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakıları www. modulteknik. com Hazırlayan İbrahim NEBİLER
Zıt yönlü frezelemek Bu şekilde frezeleme işleminde şekilde görüldüğü gibi, kesicinin dönüş yönü ile iş parçasının ilerleme yönü terstir. Bu durumda freze çakısının dişlerinin sırtları, iş yüzeyinden daha talaş kaldırmaya başlamadan iş parçasının yüzeyine az da olsa sürtünür. Bu anda iş parçasının, dişlere yapacağı baskı kuvveti de giderek artar. Baskı kuvvetinin artması sonucu, dişlere gelen basınç yükselir. Bu da dişlerin çabuk körlenmesine neden olur. Uygun kesme yağı kullanılarak sert ve kalın iş parçaları işlenirken, ters yönlü frezeleme işlemi uygulanır. www. modulteknik. com Hazırlayan İbrahim NEBİLER
Aynı yönlü frezelemek Bu şekilde frezeleme işleminde, şekilde görüldüğü gibi, freze çakısının dönüş yönü ile iş parçasının ilerleme yönü aynıdır. Bu yöntemde freze çakısının dişleri, talaşın en kalın olduğu yerde iş parçasına dalar. Bu yüzden freze çakısı ve fener mili, ilk anda büyük bir kuvvetle yukarı doğru itilmeye zorlanır ve bir miktar esner. Fakat freze çakısı dönmeye devam edeceği için, talaş kalınlığı azalır ve esneme sıfıra düşer. Aynı yönlü frezelemede, iş parçasının yüzeyi, ters yönlü frezelemeye göre daha temiz çıkar. Yumuşak malzemeler ve ince iş parçaları işlenirken bu yöntem kullanılır. www. modulteknik. com Hazırlayan İbrahim NEBİLER
Frezeleme işlemleri www. modulteknik. com Hazırlayan İbrahim NEBİLER
Frezeleme işlemleri www. modulteknik. com Hazırlayan İbrahim NEBİLER
Frezeleme işlemleri www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakılarının bağlanması www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze çakılarının bağlanması www. modulteknik. com Hazırlayan İbrahim NEBİLER
İş parçalarının bağlanması www. modulteknik. com Hazırlayan İbrahim NEBİLER
İş parçalarının bağlanması www. modulteknik. com Hazırlayan İbrahim NEBİLER
İş parçalarının bağlanması www. modulteknik. com Hazırlayan İbrahim NEBİLER
İş parçalarının bağlanması www. modulteknik. com Hazırlayan İbrahim NEBİLER
İş parçalarının bağlanması www. modulteknik. com Hazırlayan İbrahim NEBİLER
Freze tezgâhında bölme işlemleri www. modulteknik. com Hazırlayan İbrahim NEBİLER
www. modulteknik. com Hazırlayan İbrahim NEBİLER
Divizör ile bölme yapmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
Divizör ile basit bölme yapmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
Divizör ile yedirmeli bölme yapmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
Divizör ile yedirmeli bölme yapmak Yardımcı sayı küçük seçildiğinde delikli ayna, çevirme kolu ile zıt yönde, büyük seçildiğinde ise, aynı yönde dönecektir. Üniversal freze tezgâhlarında kullanılan dişli çarklar aşağıdaki diş sayılarına göre bulunur: 24 -25 -26 -28 -30 -32 -36 -40 -44 -48 -54 -56 -64 -68 -7276 -78 -86 -88 -96 -120 -127 www. modulteknik. com Hazırlayan İbrahim NEBİLER
Divizör ile yedirmeli bölme yapmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
Düz dişli çark www. modulteknik. com Hazırlayan İbrahim NEBİLER
Helis dişli çark www. modulteknik. com Hazırlayan İbrahim NEBİLER
Konik dişli çark www. modulteknik. com Hazırlayan İbrahim NEBİLER
Sonsuz vida ve karşılık dişlisi www. modulteknik. com Hazırlayan İbrahim NEBİLER
Zincir dişli çark www. modulteknik. com Hazırlayan İbrahim NEBİLER
Modül freze çakısının seçilmesi www. modulteknik. com Hazırlayan İbrahim NEBİLER
Modül freze çakısının bağlanması www. modulteknik. com Hazırlayan İbrahim NEBİLER
Delikli ayna hesabı www. modulteknik. com Hazırlayan İbrahim NEBİLER
Düz dişli çark açmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
Düz dişli çark açmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
Düz dişli çark açmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
Düz dişli çark açmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
Açısal bölme yapmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
Açısal bölme yapmak www. modulteknik. com Hazırlayan İbrahim NEBİLER
