Freiwillige Feuerwehr Hofbieber-Mitte Informationen zum Staffellöschfahrzeug (St. LF 20) der Freiwilligen Feuerwehr Hofbieber - Mitte Zur Einweihung am 10. September 2016 in Hofbieber
Freiwillige Feuerwehr Hofbieber-Mitte Inhaltsverzeichnis • Ausgangslage • Anforderungen • Realisierung • Fahrzeugvorstellung • Einsatztaktische Verwendung 10. 09. 2016 Informationen St. LF 20 Folie 2

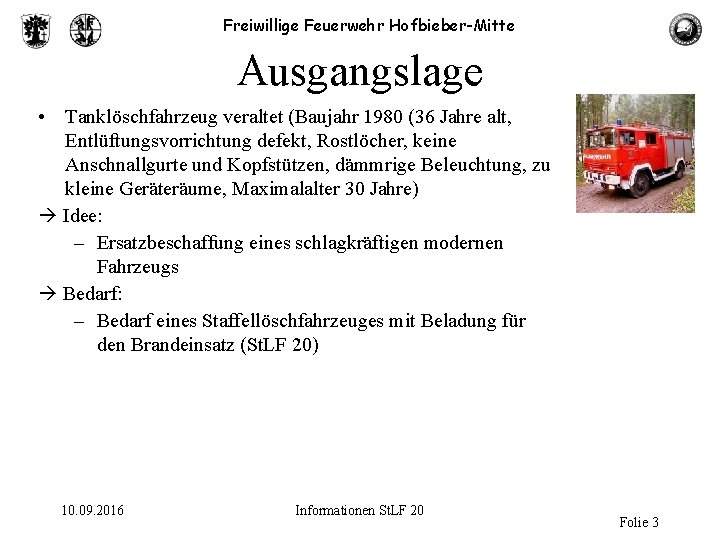

Freiwillige Feuerwehr Hofbieber-Mitte Ausgangslage • Tanklöschfahrzeug veraltet (Baujahr 1980 (36 Jahre alt, Entlüftungsvorrichtung defekt, Rostlöcher, keine Anschnallgurte und Kopfstützen, dämmrige Beleuchtung, zu kleine Geräteräume, Maximalalter 30 Jahre) Idee: – Ersatzbeschaffung eines schlagkräftigen modernen Fahrzeugs Bedarf: – Bedarf eines Staffellöschfahrzeuges mit Beladung für den Brandeinsatz (St. LF 20) 10. 09. 2016 Informationen St. LF 20 Folie 3
Freiwillige Feuerwehr Hofbieber-Mitte Anforderungen • Allrad-betrieben für Geländeeinsatz • Möglichst großer Wassertank • Schwarz-Weiß-Trennung (Schutzausrüstung nur im Mannschaftsraum) 10. 09. 2016 Informationen St. LF 20 Folie 4
Freiwillige Feuerwehr Hofbieber-Mitte Anforderungen • Zeitvorteile generieren durch effizientere Einsatztaktiken (Angriffs- und Sicherheitstrupp rüsten sich schon auf Anfahrt aus, Schnellangriffsverteiler) • Möglichst viele Geräte unterbringen • Ergonomische Entnahme und Bedienung • Zusätzlich benötigte Geräte unterbringen 10. 09. 2016 Informationen St. LF 20 Folie 5
Freiwillige Feuerwehr Hofbieber-Mitte Anforderungen • Fahrgestell: – Geländetauglichkeit (Allrad, Differentialtechnik) – Möglichst einheitliche Bedienung der Fahrzeuge MAN – 15 t • Aufbau: – Individueller Aufbau für vorhandene Geräte und unsere Einsatzzwecke – Gruppenkabine – Atemschutz in Mannschaftsraum (4 Geräte) – Lichtmast mit fest eingebautem Stromerzeuger 10. 09. 2016 Informationen St. LF 20 Folie 6
Freiwillige Feuerwehr Hofbieber-Mitte Realisierung: zeitlicher Ablauf • • • Besichtigungen Referenzfahrzeuge im Landkreis Leistungsverzeichnis aufstellen (Muss, Wunsch) Angebote einholen Finanzierung klären (Haushalt, Zuschüsse Landkreis und Land Hessen) Detailplanung mit Ingenieurbüro Zawadtke Aufbaubesprechung Bestücken, Schulung und Abholung (2016) Anpassungen in Eigenleistung Schulungen der Einsatzkräfte an Fahrzeug, Geräten und Einsatztaktik 10. 09. 2016 Informationen St. LF 20 Folie 7
Freiwillige Feuerwehr Hofbieber-Mitte Realisierung: Konzeption 10. 09. 2016 Informationen St. LF 20 Folie 8

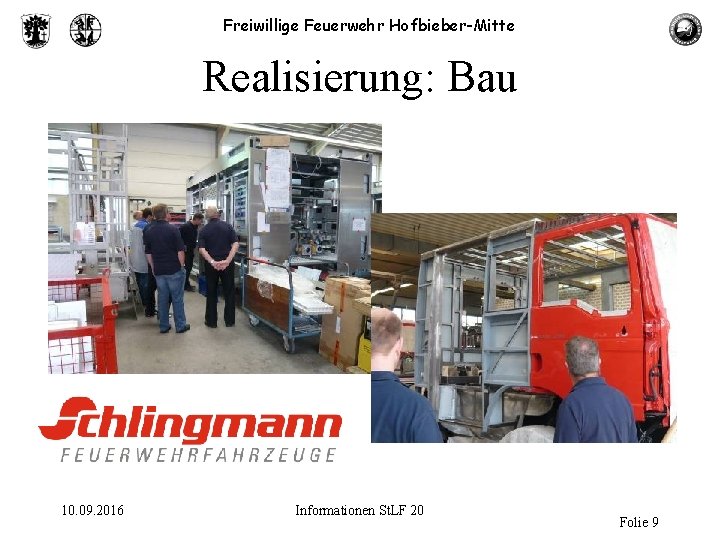

Freiwillige Feuerwehr Hofbieber-Mitte Realisierung: Bau 10. 09. 2016 Informationen St. LF 20 Folie 9
Freiwillige Feuerwehr Hofbieber-Mitte Realisierung: Abholung 10. 09. 2016 Informationen St. LF 20 Folie 10

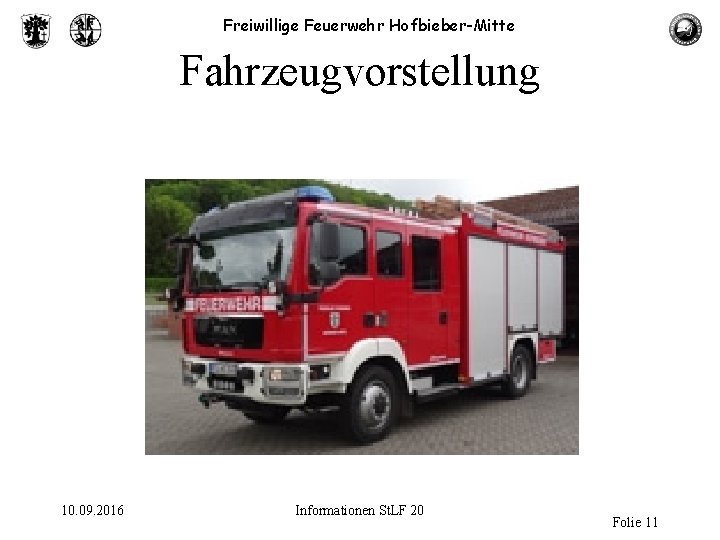

Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung 10. 09. 2016 Informationen St. LF 20 Folie 11
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Fahrgestell • Fahrzeugtyp: – MAN TGM 13. 290 4 x 4 BL FW • Technische Daten: – – – – Gruppenkabine (1+8 Personen) Zulässiges Gesamtgewicht: 15 t Motorleistung: 203 kw/290 PS Schaltautomatikgetriebe Differentialsperre Vorderachse + Hinterachse LKW-Anhängerkupplung mit Anhängerbremsleitungen Hubraum: 6. 871 cm 3 10. 09. 2016 Informationen St. LF 20 Folie 12
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Kabine • Rückfahrkamera, Rückfahrwarnton, Unterbodenbeleuchtung • Horn über Fußtaster bedienbar • Automatisch abkoppelnde Luft/Strom-Ladedose (RETTBOX AIR) 10. 09. 2016 Informationen St. LF 20 Folie 13
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Kabine • Vier Pressluftatmer im Mannschaftsraum • Anlegehilfen halten Gurte hoch Angriffs- und Sicherheitstrupp können sich schon auf der Anfahrt ausrüsten (Zeitvorteil) 10. 09. 2016 Informationen St. LF 20 Folie 14
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Kabine • Netze zum Aufbewahren von Brille, Handy, etc. • Feuerwehräxte griffbereit in den Türen • Schutzausrüstung unter Sitzbank (Schnittschutz) 10. 09. 2016 Informationen St. LF 20 Folie 15
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Aufbau als verschweißten Stahlprofilen mit aufgesetzten Aluminiumprofilen für nachträgliche Anpassungen • Aufbau zwischen den Achsen tiefer gezogen • In den Rahmen gebauter Wassertank mit 3000 l • Begehbares Kabinendach 10. 09. 2016 Informationen St. LF 20 Folie 16

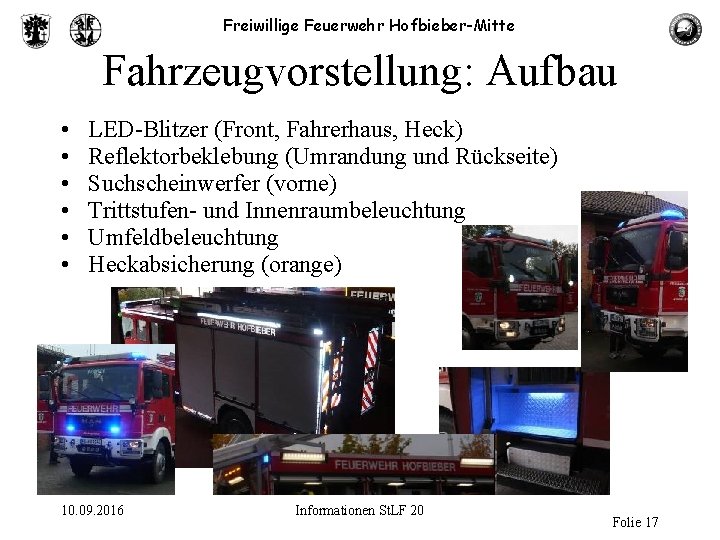

Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • • • LED-Blitzer (Front, Fahrerhaus, Heck) Reflektorbeklebung (Umrandung und Rückseite) Suchscheinwerfer (vorne) Trittstufen- und Innenraumbeleuchtung Umfeldbeleuchtung Heckabsicherung (orange) 10. 09. 2016 Informationen St. LF 20 Folie 17
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Ladeerhaltung „Batteriewächter“ • Laden der Elektrogeräte wird unterbrochen, falls Batterieladung zu niedrig, um Fahrzeug fahrbereit zu halten 10. 09. 2016 Informationen St. LF 20 Folie 18
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Pneumatisch ausfahrbares Trittbrettsystem zur leichteren Geräteentnahme 10. 09. 2016 Informationen St. LF 20 Folie 19
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Auszug für Geräte zur Wasserentnahme, -fortführung und -abgabe 10. 09. 2016 Informationen St. LF 20 Folie 20
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Auszug für Feuerlöscher • Hygienebrett (Wasser, Seife, Papiertücher und Druckluft) 10. 09. 2016 Informationen St. LF 20 Folie 21
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Werkzeugkastensystem (Sortimo) • Für Werkzeug 10. 09. 2016 Informationen St. LF 20 Folie 22
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Ferngesteuerter Lichtmast • Bedienung herausnehmbar • 4 Scheinwerfer Hella Xenon AS 200, 24 V, 42 W 10. 09. 2016 Informationen St. LF 20 Folie 23
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Gekuppelte Schnellangriffverteiler li und re • Von einer Einsatzkraft zu setzen • Zeit- und Arbeitsersparnis 10. 09. 2016 Informationen St. LF 20 Folie 24
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Schnellangriff 30 m Rollschlauch li und re • Platzsparend • leicht zu verlegen 10. 09. 2016 Informationen St. LF 20 Folie 25
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Aufbau • Schlauchtragekörbe mit Schlauchhalter li und re • Eine Einsatzkraft kann sechs C-Schläuche auf einmal transportieren 10. 09. 2016 Informationen St. LF 20 Folie 26
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Pumpe • FPN 10/3000 (fire pump normal pressure 3000 l bei 10 bar) • Abgänge seitlich spiegelbildlich wg. Platz Maschinist, zwei Gruppen (gelb: Wasser, Netzmittel, Schaum bzw. grün: nur Wasser) • Automatische fein einstellbare Zumischeinrichtung ab Pumpe mit 200 l Schaummittel-Konzentrat-Tank (entspricht 600 l konventionellem Schaummittel oder 30 x 20 l-Kanister Schaummittel) • AWR (Automatische-Wasserzuführungs-Regulierung) • Tankfüllniveauregulierung • Sauganschluss für weiteres Schaummittel-Konzentrat 10. 09. 2016 Informationen St. LF 20 Folie 27
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Geräte • • Hochleistungslüfter (Leader MT 236 Honda Motor) 43000 m³/h Verstellung des Neigungswinkels Benzin 4 Takt 5, 5 PS 3600 U/min 10. 09. 2016 Informationen St. LF 20 Folie 28

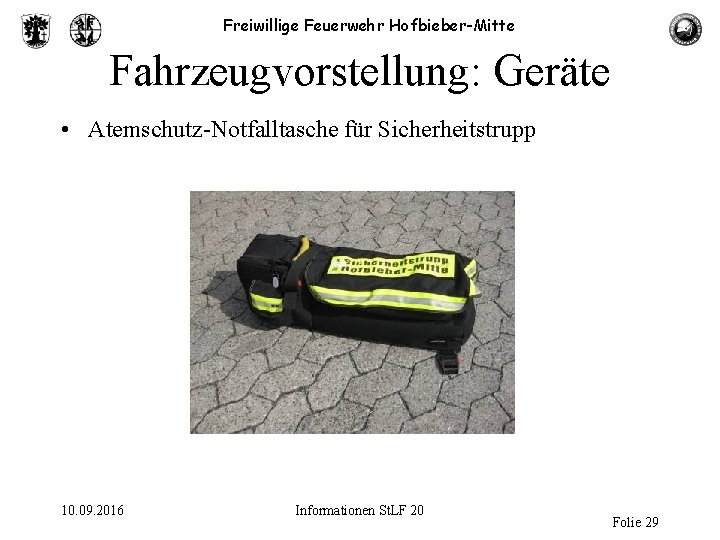

Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Geräte • Atemschutz-Notfalltasche für Sicherheitstrupp 10. 09. 2016 Informationen St. LF 20 Folie 29
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Geräte • Werfer 2000 l/min bei 16 bar • Oszillierendes Schwenken einstellbar 10. 09. 2016 Informationen St. LF 20 Folie 30
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Geräte • Waldbrandrucksäcke 10. 09. 2016 Informationen St. LF 20 Folie 31
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Geräte • Stromaggregat 5 k. VA • herausnehmbar 10. 09. 2016 Informationen St. LF 20 Folie 32
Freiwillige Feuerwehr Hofbieber-Mitte Fahrzeugvorstellung: Geräte • Flutlichtstrahler für Stativ vormontiert auf Brücke mit Tragegriffen 10. 09. 2016 Informationen St. LF 20 Folie 33
Freiwillige Feuerwehr Hofbieber-Mitte Einsatztaktische Verwendung • Als Zweiteinsatzfahrzeug für einen umfassenden Erstangriff, zur Brandbekämpfung – im täglichen Einsatz, – bei Großschadenslagen oder – bei Unwettereinsätzen 10. 09. 2016 Informationen St. LF 20 Folie 34
Freiwillige Feuerwehr Hofbieber-Mitte Einsatztaktische Verwendung • Beladung Brandbekämpfung für zwei Gruppen (nachrückende Gruppe kann auch mit diesem Fahrzeug arbeiten) • Pumpenleistung 2000 l/min Wasserförderung (bei entsprechendem Wassereingang) • z. B. ausreichend für zwei Gruppen zur Brandbekämpfung + Werfer/Hydroschild 10. 09. 2016 Informationen St. LF 20 Folie 35

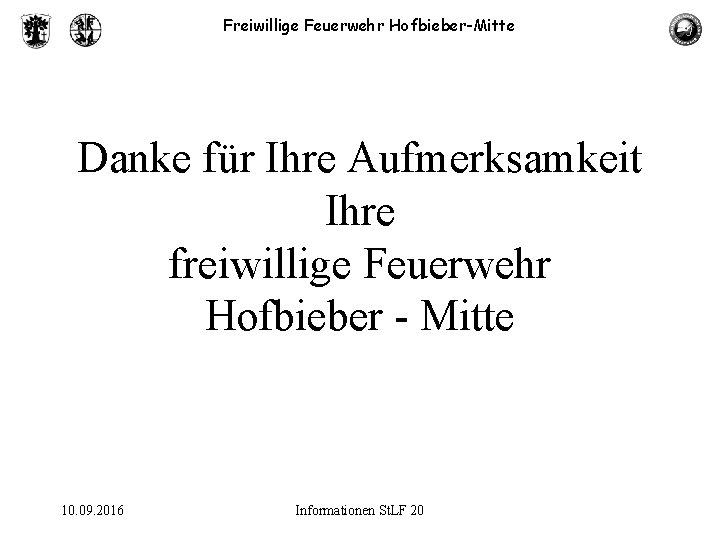

Freiwillige Feuerwehr Hofbieber-Mitte Danke für Ihre Aufmerksamkeit Ihre freiwillige Feuerwehr Hofbieber - Mitte 10. 09. 2016 Informationen St. LF 20
Freiwillige Feuerwehr Hofbieber-Mitte 10. 09. 2016 Informationen St. LF 20 Folie 37
Freiwillige Feuerwehr Hofbieber-Mitte • Hauptsächlich für Brandeinsätze (Brandstellenpumpe oder Pendelverkehr) • Als Ersatzfahrzeug für HLF bei (Inspektion, Reparatur)Verladung hydr. Rettungsgerät • Gruppenkabine obwohl Staffellöschfahrzeug möglich • Gleiches Fahrgestell und Aufbau vereinfacht Bedienung durch die Mannschaft 10. 09. 2016 Informationen St. LF 20 Folie 38
