Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter by Jörn Bettentrup

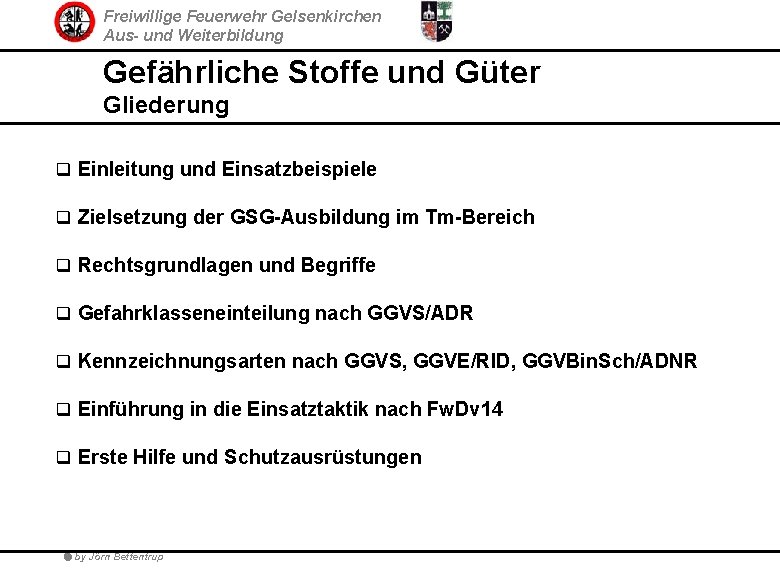

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Gliederung q Einleitung und Einsatzbeispiele q Zielsetzung der GSG-Ausbildung im Tm-Bereich q Rechtsgrundlagen und Begriffe q Gefahrklasseneinteilung nach GGVS/ADR q Kennzeichnungsarten nach GGVS, GGVE/RID, GGVBin. Sch/ADNR q Einführung in die Einsatztaktik nach Fw. Dv 14 q Erste Hilfe und Schutzausrüstungen by Jörn Bettentrup

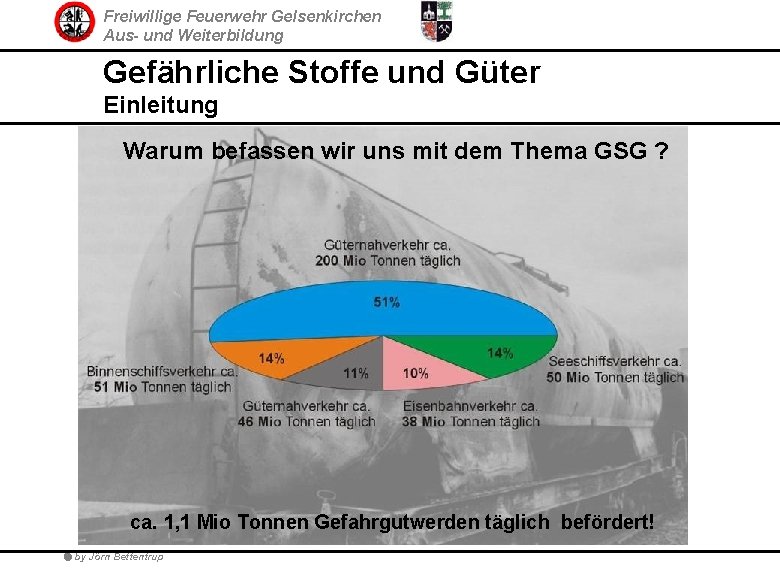

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Einleitung Warum befassen wir uns mit dem Thema GSG ? ca. 1, 1 Mio Tonnen Gefahrgutwerden täglich befördert! by Jörn Bettentrup

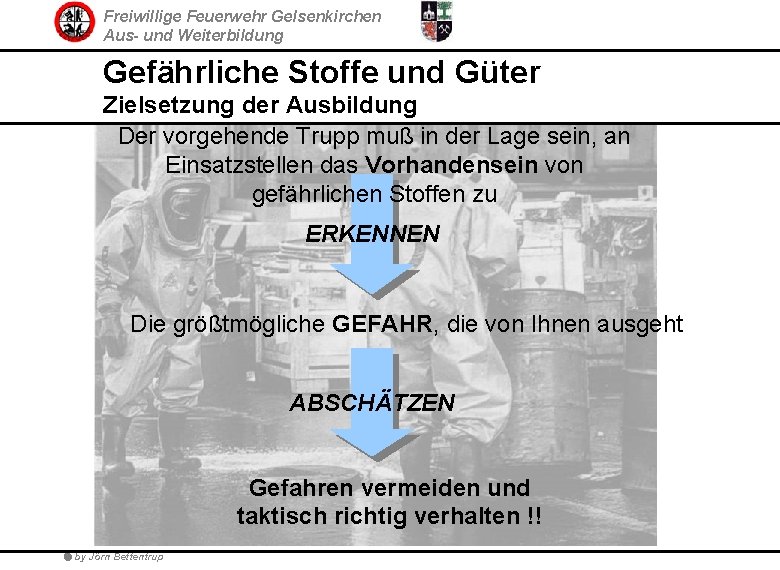

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Zielsetzung der Ausbildung Der vorgehende Trupp muß in der Lage sein, an Einsatzstellen das Vorhandensein von gefährlichen Stoffen zu ERKENNEN Die größtmögliche GEFAHR, die von Ihnen ausgeht ABSCHÄTZEN Gefahren vermeiden und taktisch richtig verhalten !! by Jörn Bettentrup

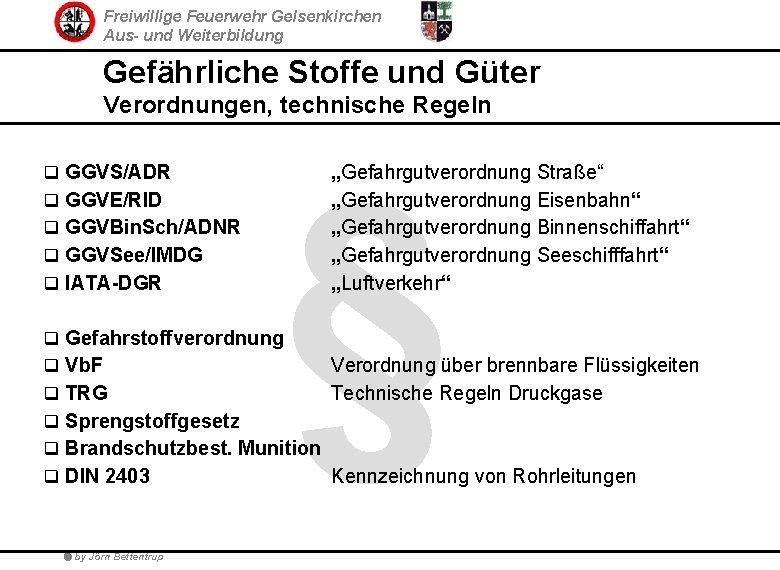

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Verordnungen, technische Regeln q GGVS/ADR q GGVE/RID q GGVBin. Sch/ADNR q GGVSee/IMDG q IATA-DGR § „Gefahrgutverordnung Straße“ „Gefahrgutverordnung Eisenbahn“ „Gefahrgutverordnung Binnenschiffahrt“ „Gefahrgutverordnung Seeschifffahrt“ „Luftverkehr“ q Gefahrstoffverordnung q Vb. F Verordnung über brennbare Flüssigkeiten q TRG Technische Regeln Druckgase q Sprengstoffgesetz q Brandschutzbest. Munition q DIN 2403 Kennzeichnung von Rohrleitungen by Jörn Bettentrup

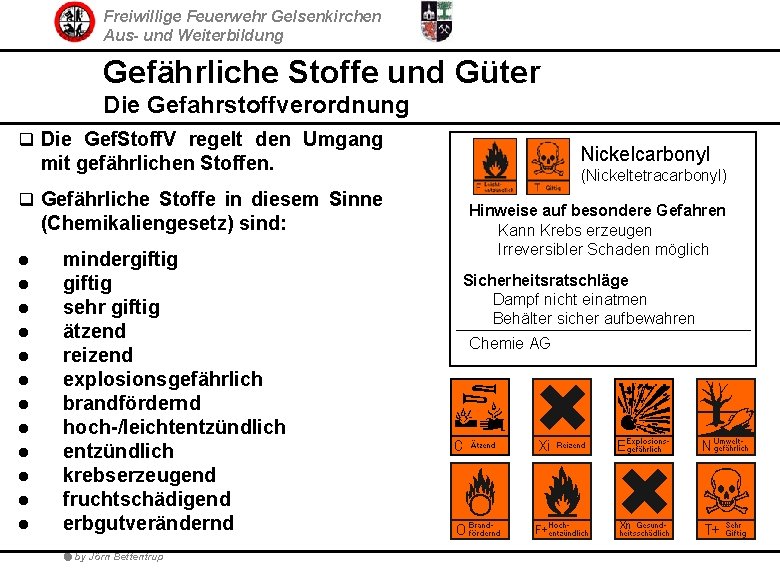

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Die Gefahrstoffverordnung q Die Gef. Stoff. V regelt den Umgang Nickelcarbonyl mit gefährlichen Stoffen. q Gefährliche Stoffe in diesem Sinne (Chemikaliengesetz) sind: l l l mindergiftig sehr giftig ätzend reizend explosionsgefährlich brandfördernd hoch-/leichtentzündlich krebserzeugend fruchtschädigend erbgutverändernd by Jörn Bettentrup (Nickeltetracarbonyl) Hinweise auf besondere Gefahren Kann Krebs erzeugen Irreversibler Schaden möglich Sicherheitsratschläge Dampf nicht einatmen Behälter sicher aufbewahren Chemie AG

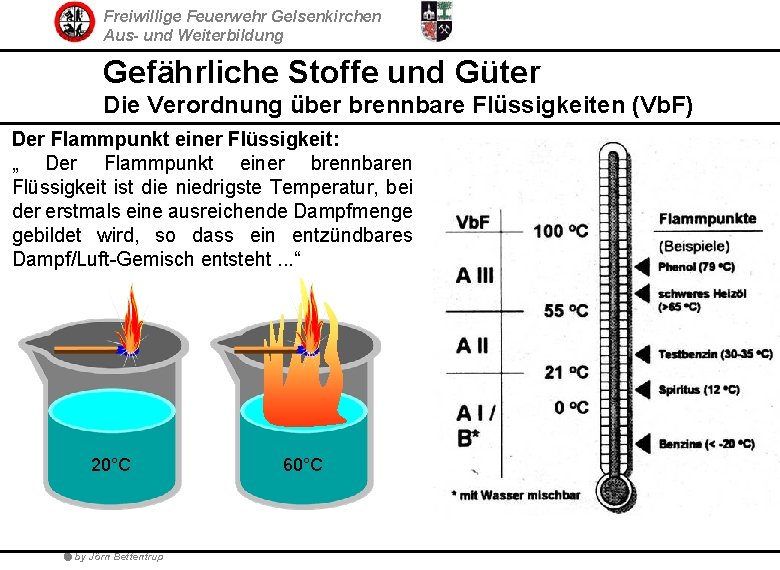

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Die Verordnung über brennbare Flüssigkeiten (Vb. F) Der Flammpunkt einer Flüssigkeit: „ Der Flammpunkt einer brennbaren Flüssigkeit ist die niedrigste Temperatur, bei der erstmals eine ausreichende Dampfmenge gebildet wird, so dass ein entzündbares Dampf/Luft-Gemisch entsteht. . . “ 20°C by Jörn Bettentrup 60°C

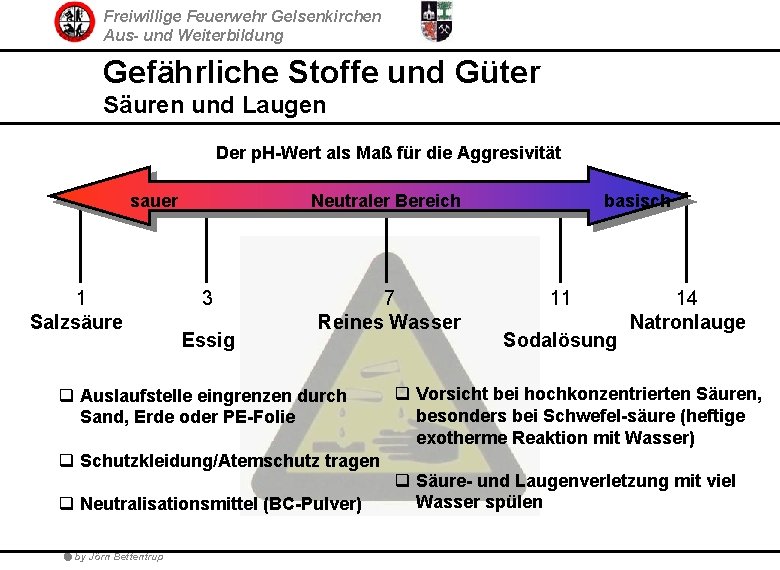

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Säuren und Laugen Der p. H-Wert als Maß für die Aggresivität sauer 1 Salzsäure Neutraler Bereich 3 Essig 7 Reines Wasser q Auslaufstelle eingrenzen durch Sand, Erde oder PE-Folie q Schutzkleidung/Atemschutz tragen q Neutralisationsmittel (BC-Pulver) by Jörn Bettentrup basisch 11 Sodalösung 14 Natronlauge q Vorsicht bei hochkonzentrierten Säuren, besonders bei Schwefel-säure (heftige exotherme Reaktion mit Wasser) q Säure- und Laugenverletzung mit viel Wasser spülen

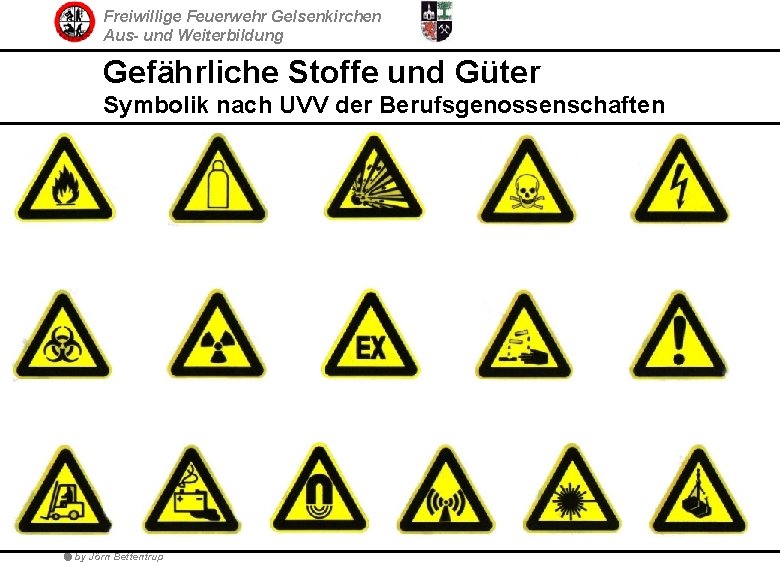

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Symbolik nach UVV der Berufsgenossenschaften by Jörn Bettentrup

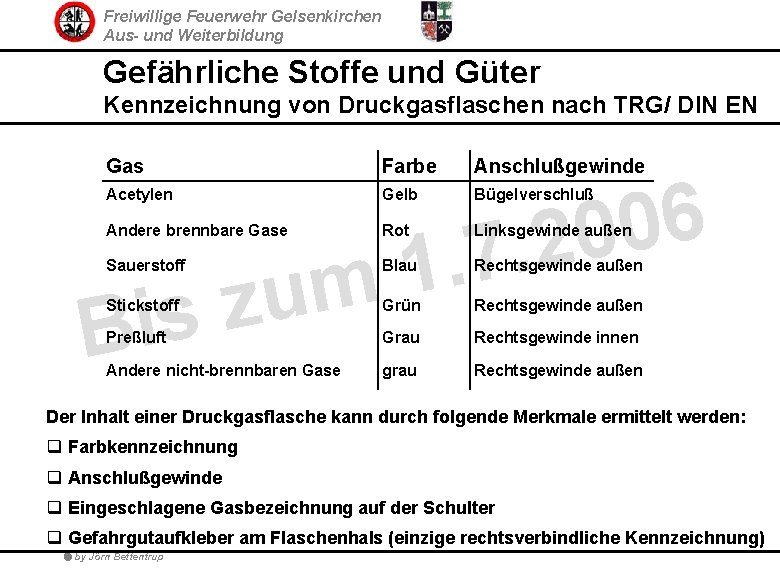

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Kennzeichnung von Druckgasflaschen nach TRG/ DIN EN Gas Farbe Anschlußgewinde Acetylen Gelb Bügelverschluß Andere brennbare Gase Rot Linksgewinde außen m u z s Bi 6 0 0 2. 1. 7 Sauerstoff Blau Rechtsgewinde außen Stickstoff Grün Rechtsgewinde außen Preßluft Grau Rechtsgewinde innen Andere nicht-brennbaren Gase grau Rechtsgewinde außen Der Inhalt einer Druckgasflasche kann durch folgende Merkmale ermittelt werden: q Farbkennzeichnung q Anschlußgewinde q Eingeschlagene Gasbezeichnung auf der Schulter q Gefahrgutaufkleber am Flaschenhals (einzige rechtsverbindliche Kennzeichnung) by Jörn Bettentrup

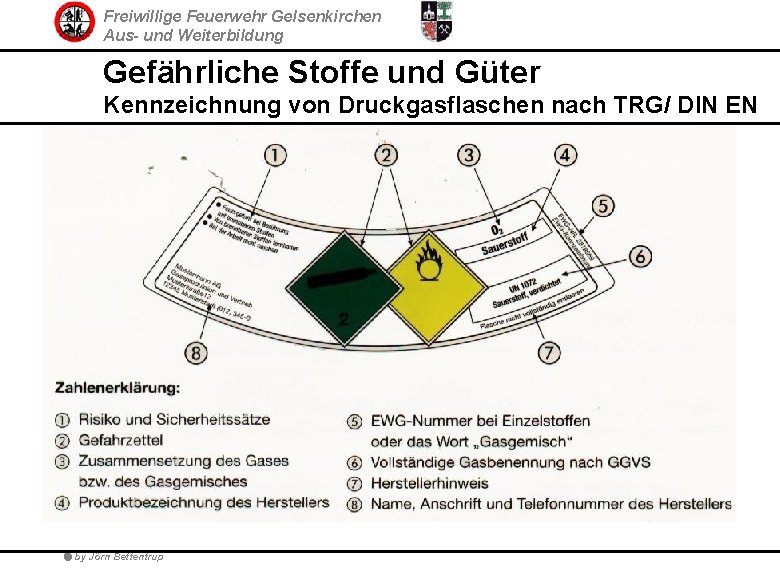

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Kennzeichnung von Druckgasflaschen nach TRG/ DIN EN by Jörn Bettentrup

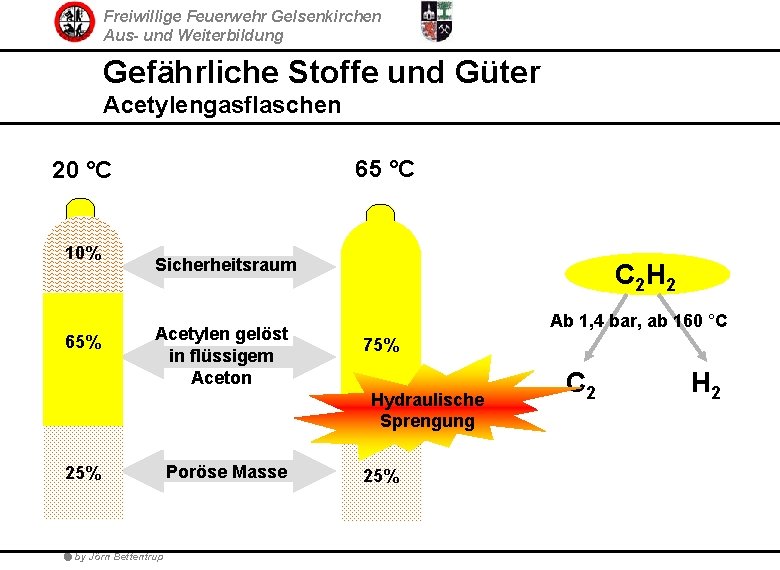

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Acetylengasflaschen 65 °C 20 °C 10% 65% Sicherheitsraum Acetylen gelöst in flüssigem Aceton C 2 H 2 Ab 1, 4 bar, ab 160 °C 75% Hydraulische Sprengung 25% by Jörn Bettentrup Poröse Masse 25% C 2 H 2

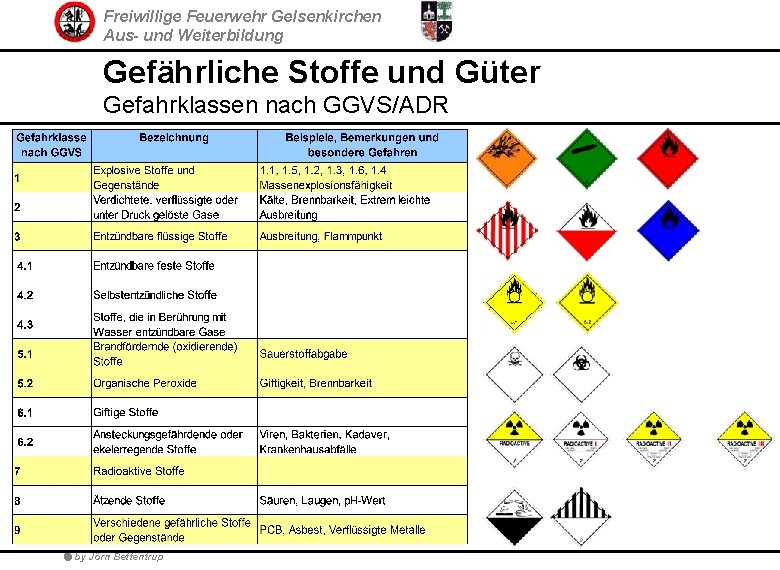

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Gefahrklassen nach GGVS/ADR by Jörn Bettentrup

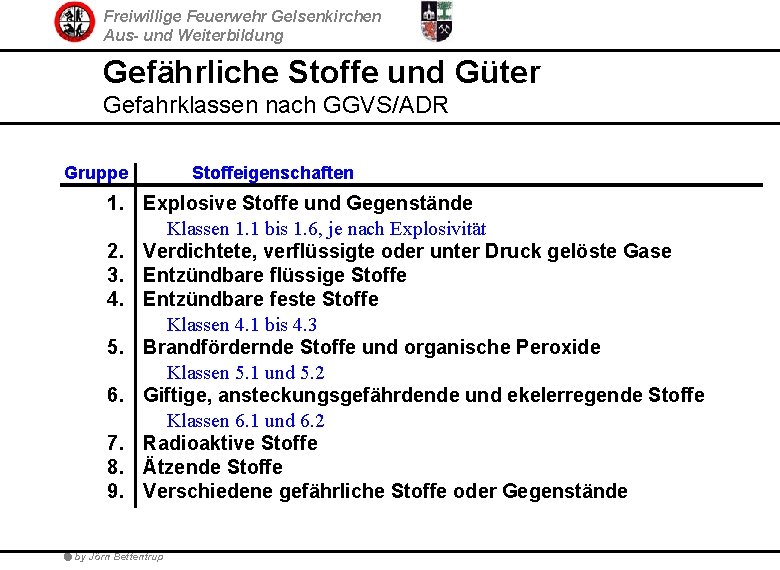

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Gefahrklassen nach GGVS/ADR Gruppe Stoffeigenschaften 1. Explosive Stoffe und Gegenstände Klassen 1. 1 bis 1. 6, je nach Explosivität 2. Verdichtete, verflüssigte oder unter Druck gelöste Gase 3. Entzündbare flüssige Stoffe 4. Entzündbare feste Stoffe Klassen 4. 1 bis 4. 3 5. Brandfördernde Stoffe und organische Peroxide Klassen 5. 1 und 5. 2 6. Giftige, ansteckungsgefährdende und ekelerregende Stoffe Klassen 6. 1 und 6. 2 7. Radioaktive Stoffe 8. Ätzende Stoffe 9. Verschiedene gefährliche Stoffe oder Gegenstände by Jörn Bettentrup

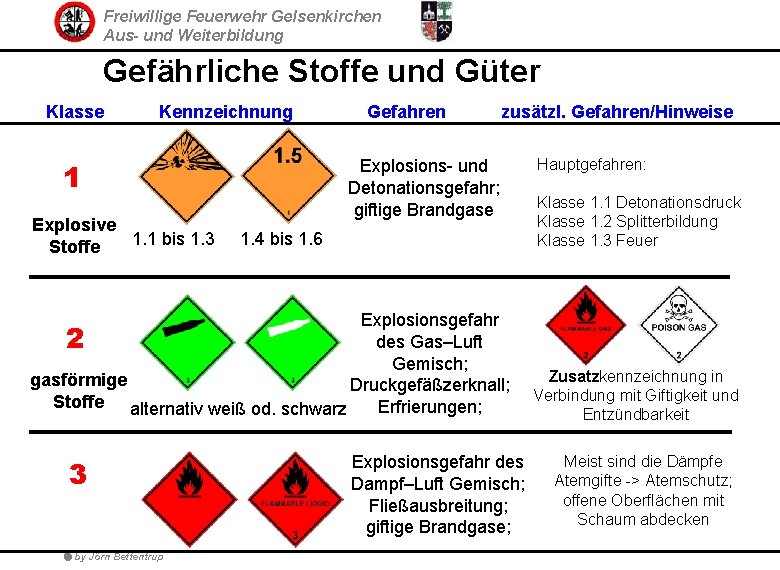

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Klasse Kennzeichnung 1 Explosive 1. 1 bis 1. 3 Stoffe Gefahren zusätzl. Gefahren/Hinweise Explosions- und Detonationsgefahr; giftige Brandgase 1. 4 bis 1. 6 Explosionsgefahr des Gas–Luft 2 Gemisch; gasförmige Druckgefäßzerknall; Stoffe alternativ weiß od. schwarz Erfrierungen; 3 by Jörn Bettentrup Explosionsgefahr des Dampf–Luft Gemisch; Fließausbreitung; giftige Brandgase; Hauptgefahren: Klasse 1. 1 Detonationsdruck Klasse 1. 2 Splitterbildung Klasse 1. 3 Feuer Zusatzkennzeichnung in Verbindung mit Giftigkeit und Entzündbarkeit Meist sind die Dämpfe Atemgifte -> Atemschutz; offene Oberflächen mit Schaum abdecken

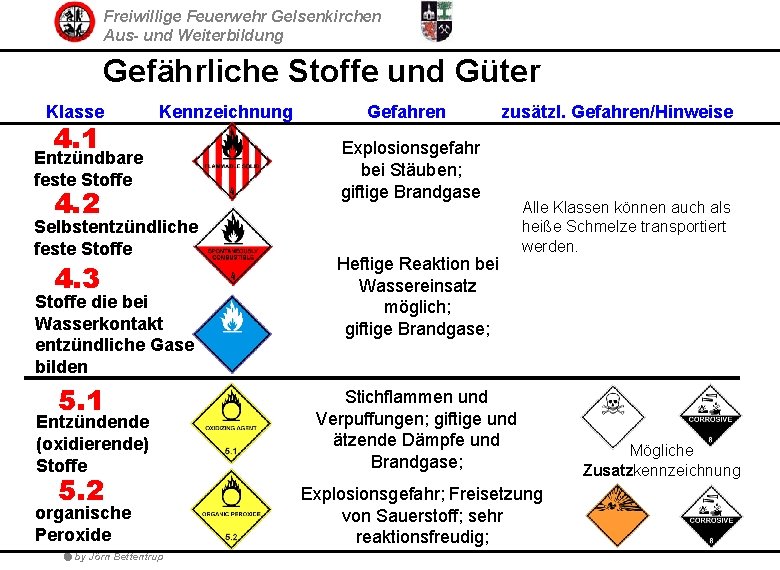

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Klasse 4. 1 Kennzeichnung Entzündbare feste Stoffe 4. 2 Selbstentzündliche feste Stoffe Gefahren zusätzl. Gefahren/Hinweise Explosionsgefahr bei Stäuben; giftige Brandgase 4. 3 Heftige Reaktion bei Wassereinsatz möglich; giftige Brandgase; 5. 1 Stichflammen und Verpuffungen; giftige und ätzende Dämpfe und Brandgase; Stoffe die bei Wasserkontakt entzündliche Gase bilden Entzündende (oxidierende) Stoffe 5. 2 organische Peroxide by Jörn Bettentrup Alle Klassen können auch als heiße Schmelze transportiert werden. Explosionsgefahr; Freisetzung von Sauerstoff; sehr reaktionsfreudig; Mögliche Zusatzkennzeichnung

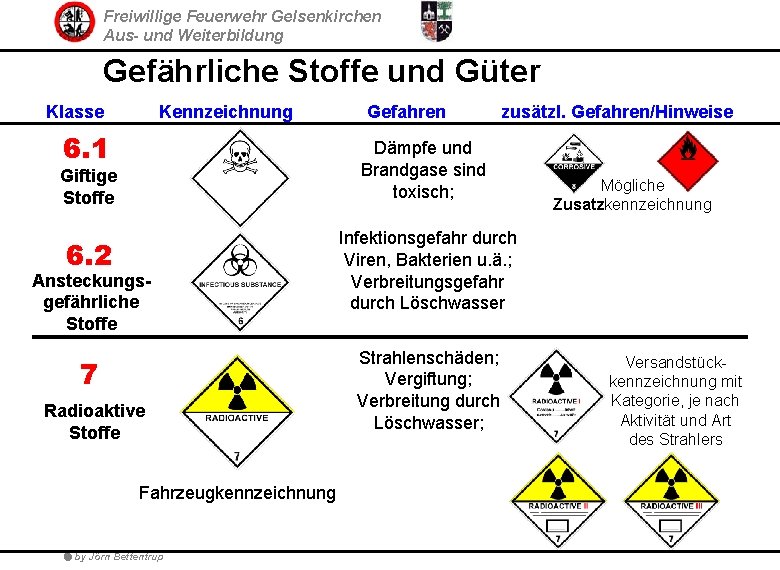

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Klasse Kennzeichnung 6. 1 Gefahren zusätzl. Gefahren/Hinweise Dämpfe und Brandgase sind toxisch; Giftige Stoffe 6. 2 Infektionsgefahr durch Viren, Bakterien u. ä. ; Verbreitungsgefahr durch Löschwasser 7 Strahlenschäden; Vergiftung; Verbreitung durch Löschwasser; Ansteckungsgefährliche Stoffe Radioaktive Stoffe Fahrzeugkennzeichnung by Jörn Bettentrup Mögliche Zusatzkennzeichnung Versandstückkennzeichnung mit Kategorie, je nach Aktivität und Art des Strahlers

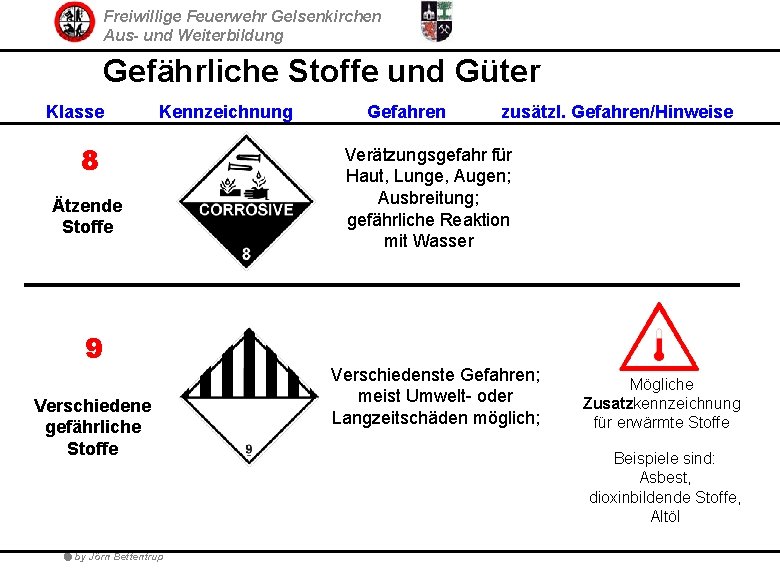

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Klasse Kennzeichnung 8 Ätzende Stoffe 9 Verschiedene gefährliche Stoffe by Jörn Bettentrup Gefahren zusätzl. Gefahren/Hinweise Verätzungsgefahr für Haut, Lunge, Augen; Ausbreitung; gefährliche Reaktion mit Wasser Verschiedenste Gefahren; meist Umwelt- oder Langzeitschäden möglich; Mögliche Zusatzkennzeichnung für erwärmte Stoffe Beispiele sind: Asbest, dioxinbildende Stoffe, Altöl

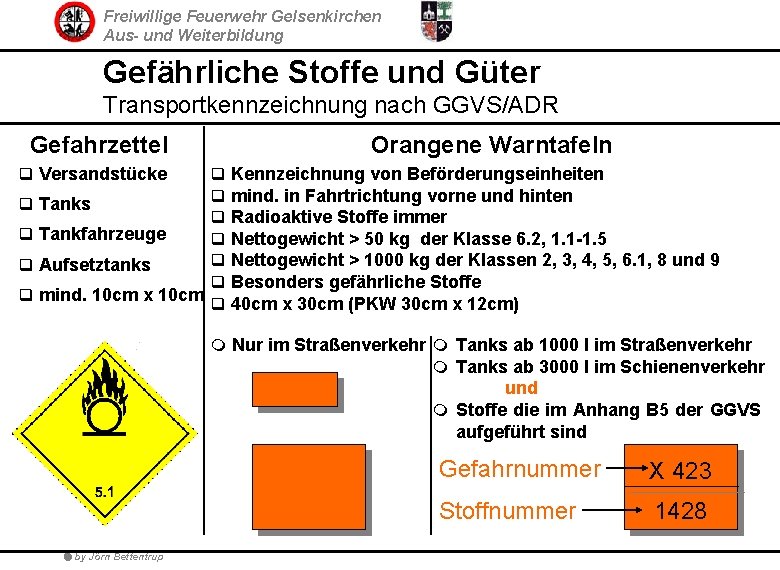

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Transportkennzeichnung nach GGVS/ADR Gefahrzettel Orangene Warntafeln q Versandstücke q Kennzeichnung von Beförderungseinheiten q mind. in Fahrtrichtung vorne und hinten q Tanks q Radioaktive Stoffe immer q Tankfahrzeuge q Nettogewicht > 50 kg der Klasse 6. 2, 1. 1 -1. 5 q Nettogewicht > 1000 kg der Klassen 2, 3, 4, 5, 6. 1, 8 und 9 q Aufsetztanks q Besonders gefährliche Stoffe q mind. 10 cm x 10 cm q 40 cm x 30 cm (PKW 30 cm x 12 cm) m Nur im Straßenverkehr m Tanks ab 1000 l im Straßenverkehr m Tanks ab 3000 l im Schienenverkehr und m Stoffe die im Anhang B 5 der GGVS aufgeführt sind by Jörn Bettentrup Gefahrnummer X 423 Stoffnummer 1428

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Die Gefahrnummern 2 3 Entweichen von Gas durch Druck oder chemische Reaktion Entzündbarkeit von Gasen, Flüssigkeiten oder Dämpfen oder Selbsterhitzungsfähigkeit flüssiger Stoffe 4 Entzündbarkeit oder Selbsterhitzungsfähigkeit fester Stoffe 5 Oxidierende (brandfördernde Wirkung) 6 Giftigkeit oder Ansteckungsgefahr 7 Radioaktivität 8 Ätzwirkung 9 Gefahr einer spontanen, heftigen Reaktion by Jörn Bettentrup q Kann die Gefahr durch eine Ziffer beschrieben werden, so wird eine 0 angehängt q Verdoppelung der Ziffer bedeutet Zunahme der Gefahr q Wenn der Stoff gefährlich mit Wasser reagiert wird ein X vorangestellt

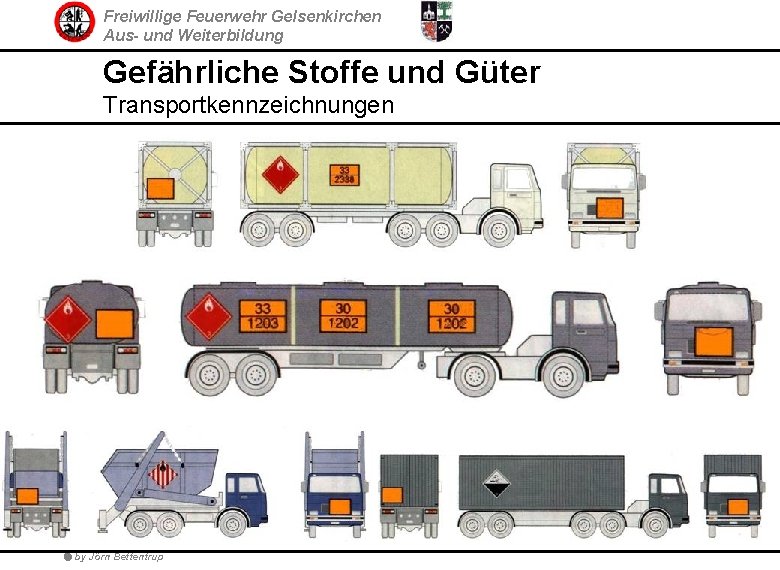

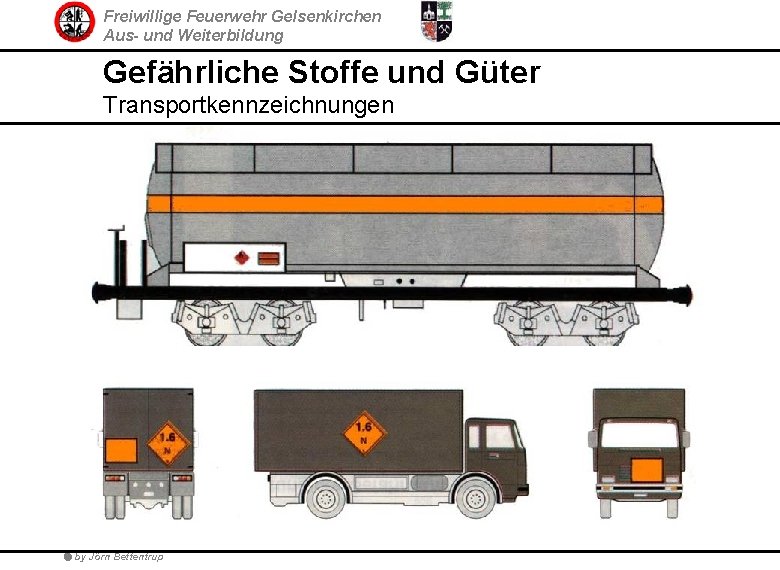

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Transportkennzeichnungen by Jörn Bettentrup

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Transportkennzeichnungen by Jörn Bettentrup

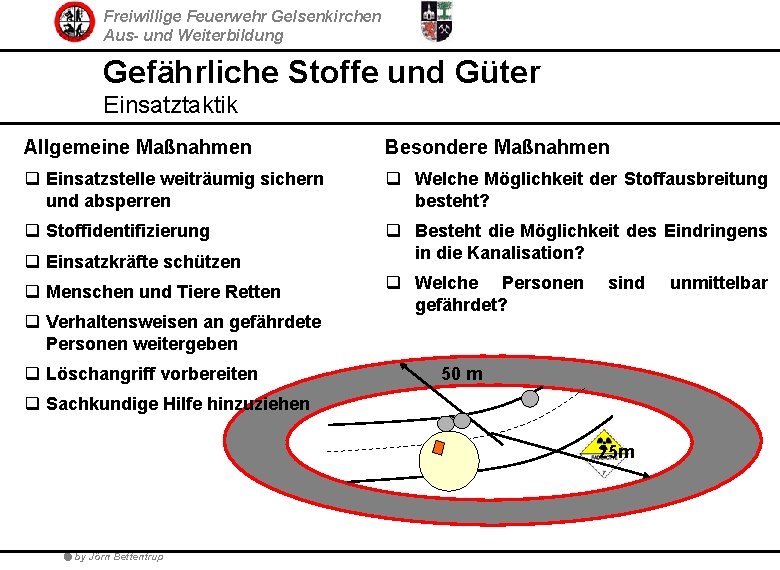

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Einsatztaktik Allgemeine Maßnahmen Besondere Maßnahmen q Einsatzstelle weiträumig sichern und absperren q Welche Möglichkeit der Stoffausbreitung besteht? q Stoffidentifizierung q Besteht die Möglichkeit des Eindringens in die Kanalisation? q Einsatzkräfte schützen q Menschen und Tiere Retten q Verhaltensweisen an gefährdete Personen weitergeben q Löschangriff vorbereiten q Welche Personen gefährdet? sind 50 m q Sachkundige Hilfe hinzuziehen 25 m by Jörn Bettentrup unmittelbar

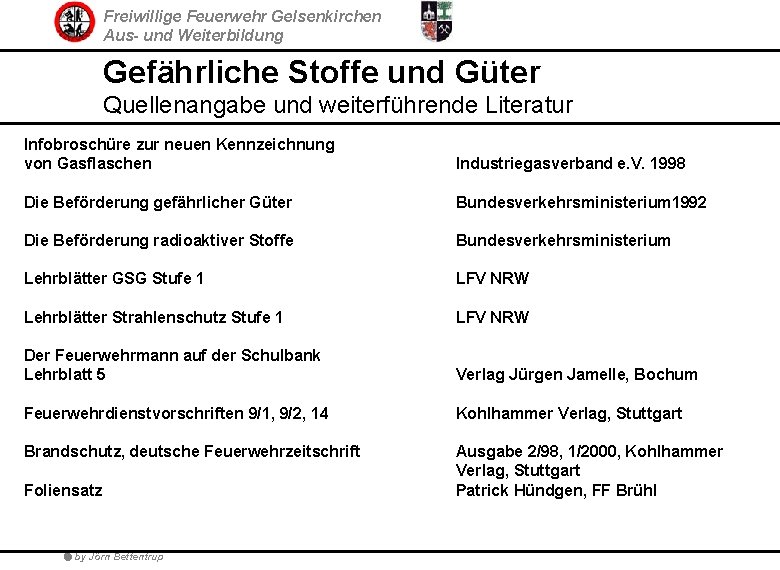

Freiwillige Feuerwehr Gelsenkirchen Aus- und Weiterbildung Gefährliche Stoffe und Güter Quellenangabe und weiterführende Literatur Infobroschüre zur neuen Kennzeichnung von Gasflaschen Industriegasverband e. V. 1998 Die Beförderung gefährlicher Güter Bundesverkehrsministerium 1992 Die Beförderung radioaktiver Stoffe Bundesverkehrsministerium Lehrblätter GSG Stufe 1 LFV NRW Lehrblätter Strahlenschutz Stufe 1 LFV NRW Der Feuerwehrmann auf der Schulbank Lehrblatt 5 Verlag Jürgen Jamelle, Bochum Feuerwehrdienstvorschriften 9/1, 9/2, 14 Kohlhammer Verlag, Stuttgart Brandschutz, deutsche Feuerwehrzeitschrift Ausgabe 2/98, 1/2000, Kohlhammer Verlag, Stuttgart Patrick Hündgen, FF Brühl Foliensatz by Jörn Bettentrup
