Freiwillige Feuerwehr AigenE FUNKSCHULUNG 2012 www feuerwehraigen at

Freiwillige Feuerwehr Aigen/E FUNKSCHULUNG 2012 www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E Feuerwehrfunknetz Die österreichischen Feuerwehren arbeiten im 4 m Band. Bezirksfrequenz = Kanal 2 Landesfrequenz = Kanal 1 www. feuerwehr-aigen. at @ Wundersamer, OBI

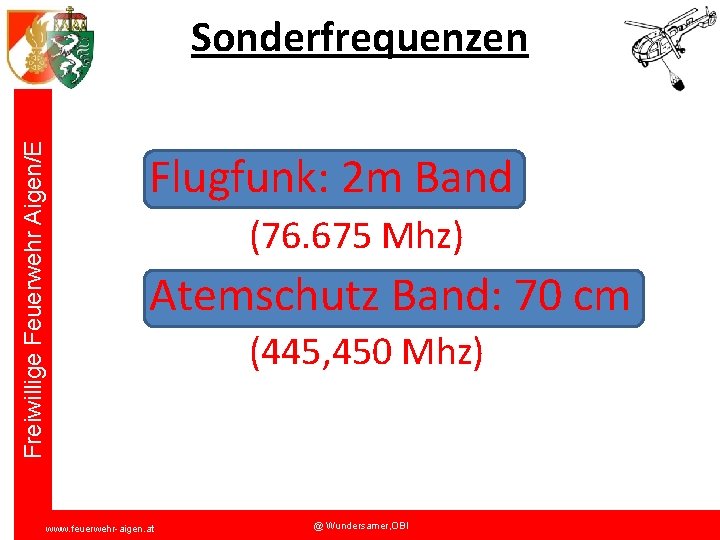

Freiwillige Feuerwehr Aigen/E Sonderfrequenzen Flugfunk: 2 m Band (76. 675 Mhz) Atemschutz Band: 70 cm (445, 450 Mhz) www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E FREQUENZPLAN Wellenbereich : UKW 4 m Band Frequenzbereich : 75. 425 – 86. 150 MHz Modulation : Frequenzmodulierend Verkehrsart : Wechsel – Sprechen Auf einem Kanal kann zur selben Zeit nur eine Funkstelle senden, aber beliebig viele diese Nachricht empfangen. www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E Beispiele Frequenzplan 76. 225 MHz 76. 250 MHz 76. 275 MHz 76. 325 MHz Bez. Weiz, Hochkar, Zischkaberg Bez. Bruck, Ortsfr. Gleisdorf, Feuerwehr u. Zivilschutzschule Steiermark Berufsfeuerwehr Graz, Hohentauern, Möderbrugg 76. 575 MHz 86. 150 MHz www. feuerwehr-aigen. at Landesfeuerwehrfrequenz Bez. Hartberg, Knittelfeld, Bez. Liezen Personenrufempfänger @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E Verkehrsarten • Kreisverkehr: Funkverkehr zwischen mehreren Funkstellen. Wird bei kleineren Einsätzen und geringer Verkehrsdichte verwendet. www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E • Übermittlungsverkehr: Ist ein direkter Verkehr zwischen zwei Funkstellen nicht möglich, kann eine dritte Funkstelle zur Übermittlung der Gespräche aufgefordert werden oder sich selber dazu anbieten. www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E • Querverkehr: Verbindung zweier Funknetze untereinander z. B. : Feuerwehr – Rotes Kreuz Feuerwehr – Katastrophenfunknetz der Landesregierung www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E LINIENVERKEHR • Sprechverkehr zwischen zwei Funkstellen www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E STERNVERKEHR • Funkverkehr zwischen mehreren Funkstellen und einer übergeordneten gemeinsamen Einsatzleitstelle. Kommt bei Fu. B – Einsätzen , Großeinsätzen bei denen mehrere Feuerwehren beteiligt sind zur Anwendung. www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E AUFGABEN DES FUNKERS • LOGISCH • KLAR • VOLLSTÄNDIG; WESENTLICHE WICHTIGSTE ENTHALTEN • LANGSAM • DEUTLICH • IN ANGEMESSENER LAUTSTÄRKE • NICHT IM DIALEKT SPRECHEN • BEI LÄNGEREN FUNKSPRÜCHEN – SPRECHPAUSE (Taste ca. 5 sec. Frei lassen) www. feuerwehr-aigen. at @ Wundersamer, OBI

REGEL FÜR FUNKER Freiwillige Feuerwehr Aigen/E • DENKEN • DRÜCKEN • SCHLUCKEN • SPRECHEN www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E ALLGEMEINE FUNKVERKEHRSREGELN • • • Gerät besetzen! Gespräche nicht unterbrechen! „ich berichtige“ „wiederholen kommen“ „warten“ „kommen“ „Ende“ „sehr gut“, “brauchbar“, “unbrauchbar“ „Achtung Spruch“ www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E Allgemeine Funkverkehrsregeln Fehler bei der Durchgabe der Nachricht sind mit den Worten „ich berichtige“ zu kennzeichnen und richtig zu stellen. In unbedingt notwendigen Fällen kann eine Wiederholung verlangt werden. Mit der Aufforderung „wiederholen kommen“ wird der Funker der Gegenstelle zur Wiederholung der übermittelten Nachricht beauftragt. Bei einem Funkspruch muß die Wiederholung wörtlich erfolgen. www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E Allgemeine Funkverkehrsregeln Erfolgt vor der Durchgabe einer Funknachricht die Aufforderung „Achtung Spruch“ so ist die Gegenstelle verpflichtet, den nachfolgenden Funkspruch vollinhaltlich gemäß des Funkspruches mitzuschreiben. z. B. Einsatzsofortmeldung www. feuerwehr-aigen. at @ Wundersamer, OBI

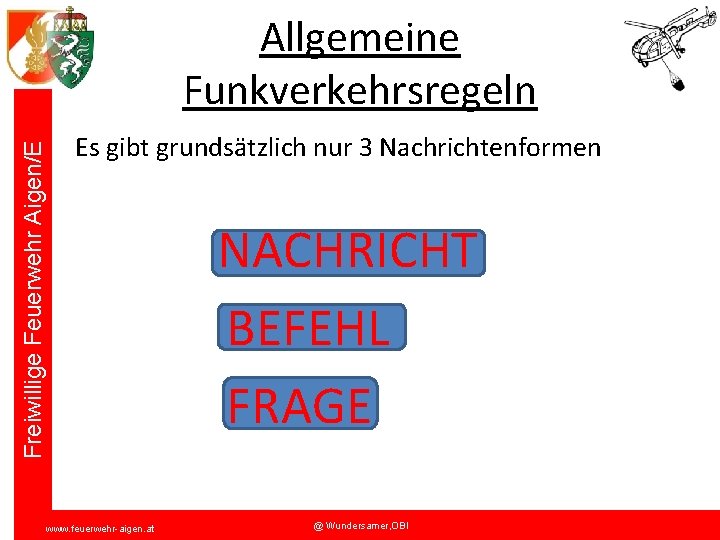

Freiwillige Feuerwehr Aigen/E Allgemeine Funkverkehrsregeln Es gibt grundsätzlich nur 3 Nachrichtenformen www. feuerwehr-aigen. at NACHRICHT BEFEHL FRAGE @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E Beurteilung der Verständigung Sehr gut brauchbar unbrauchbar Die Sprache kann Klar und deutlich Aufgenommen Werden. Kann aufgenommen werden, zeitweilige Störungen od. Lautst. Schwankungen machen Rückfragen notwendig. Das Signal d. Gegenst ist noch erkennbar Doch ist die Sprache nicht mehr verständlich Standortwechsel www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E FUNKRUFZEICHEN Funkrufzeichen setzen sich aus dem • Funkrufnamen (taktische Bezeichnung) • Namen der Feuerwehr zusammen • • TLFA 2000 AIGEN KLFA AIGEN LFB- A AIGEN MTF- A AIGEN www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E ZIFFERN UND ZAHLEN • 0 36 82 / 28190 Sprechweise: Null, sechsunddreißig, zwoundachzig achtundzwanzig einhundertneunzig Ich wiederhole: www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E Schreibweise : 12 000 oder 12 Mio. Sprechweise : zwölf Millionen Ich wiederhole : eins zwo Millionen www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E FUNKGESPRÄCHE www. feuerwehr-aigen. at @ Wundersamer, OBI

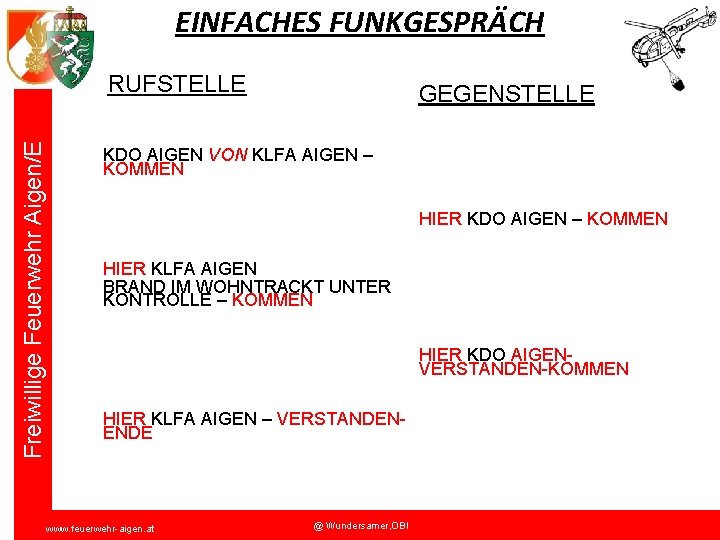

EINFACHES FUNKGESPRÄCH Freiwillige Feuerwehr Aigen/E RUFSTELLE GEGENSTELLE KDO AIGEN VON KLFA AIGEN – KOMMEN HIER KDO AIGEN – KOMMEN HIER KLFA AIGEN BRAND IM WOHNTRACKT UNTER KONTROLLE – KOMMEN HIER KDO AIGENVERSTANDEN-KOMMEN HIER KLFA AIGEN – VERSTANDENENDE www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E EINGESPIELTES FUNKGESPRÄCH • Immer dort anzuwenden, wenn man davon ausgehen kann, das die Gegenstelle erreichbar ist! www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E RUFSTELLE GEGENSTELLE Einsatzleitung Aigen von Lotse Aigen: TLFA Aigen steht in Bereitschaft – kommen. Hier Einsatzleitung Aigenverstanden- Ende www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E REIHENRUF • Der REIHENRUF erlaubt die gleichzeitige Informationsweitergabe an mehrere Funkstellen. • Meldet sich eine nicht, wartet die nächste Funkstelle 10 Sekunden und meldet sich dann. • Die fehlende Funkstelle schließt sich als Letzte an!! • Wird immer von der Rufstelle beendet ! www. feuerwehr-aigen. at @ Wundersamer, OBI

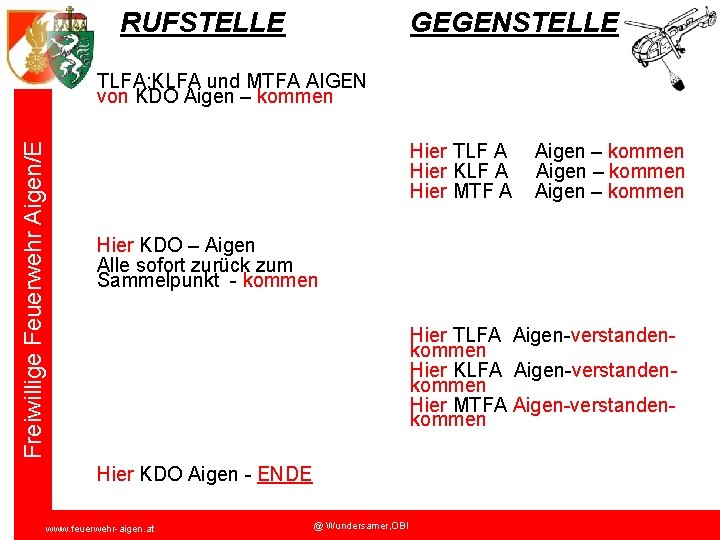

RUFSTELLE GEGENSTELLE Freiwillige Feuerwehr Aigen/E TLFA; KLFA und MTFA AIGEN von KDO Aigen – kommen Hier TLF A Hier KLF A Hier MTF A Aigen – kommen Hier KDO – Aigen Alle sofort zurück zum Sammelpunkt - kommen Hier TLFA Aigen-verstandenkommen Hier KLFA Aigen-verstandenkommen Hier MTFA Aigen-verstandenkommen Hier KDO Aigen - ENDE www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E SAMMELRUF • Der Sammelruf dient dem gleichen Zweck wie der Reihenruf, beinhaltet aber im Anruf nur „ALLE VON“. • Der Sammelruf ist nur bei bekannter taktischer Reihenfolge anzuwenden. ( Proberuf nach Listen, Fu. B – Übungen, Abschnittsfunkübungen) Der Sammelruf wird immer von der Rufstelle beendet! www. feuerwehr-aigen. at @ Wundersamer, OBI

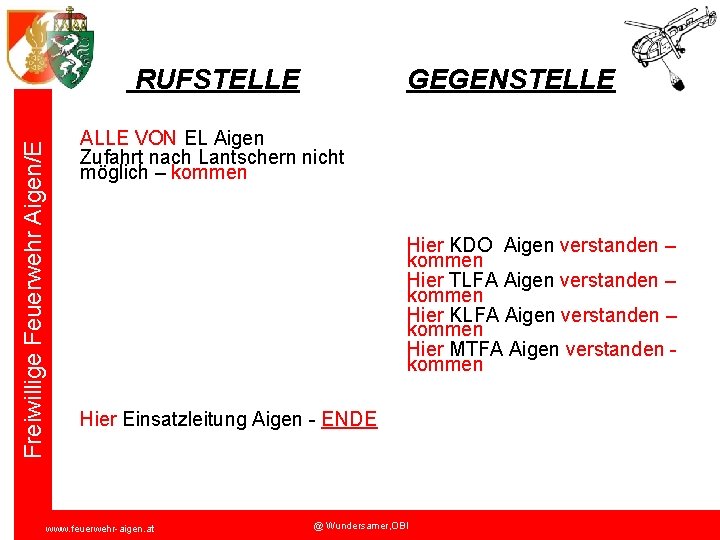

Freiwillige Feuerwehr Aigen/E RUFSTELLE GEGENSTELLE ALLE VON EL Aigen Zufahrt nach Lantschern nicht möglich – kommen Hier KDO Aigen verstanden – kommen Hier TLFA Aigen verstanden – kommen Hier KLFA Aigen verstanden – kommen Hier MTFA Aigen verstanden kommen Hier Einsatzleitung Aigen - ENDE www. feuerwehr-aigen. at @ Wundersamer, OBI

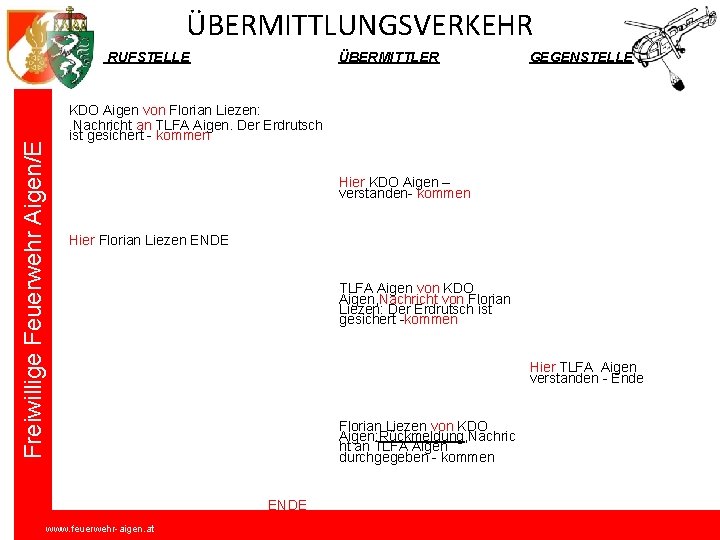

ÜBERMITTLUNGSVERKEHR Freiwillige Feuerwehr Aigen/E RUFSTELLE ÜBERMITTLER GEGENSTELLE KDO Aigen von Florian Liezen: Nachricht an TLFA Aigen. Der Erdrutsch ist gesichert - kommen Hier KDO Aigen – verstanden- kommen Hier Florian Liezen ENDE TLFA Aigen von KDO Aigen, Nachricht von Florian Liezen: Der Erdrutsch ist gesichert -kommen Hier TLFA Aigen verstanden - Ende Florian Liezen von KDO Aigen: Rückmeldung, Nachric ht an TLFA Aigen durchgegeben - kommen Hier Florian Liezen verstanden- ENDE www. feuerwehr-aigen. at

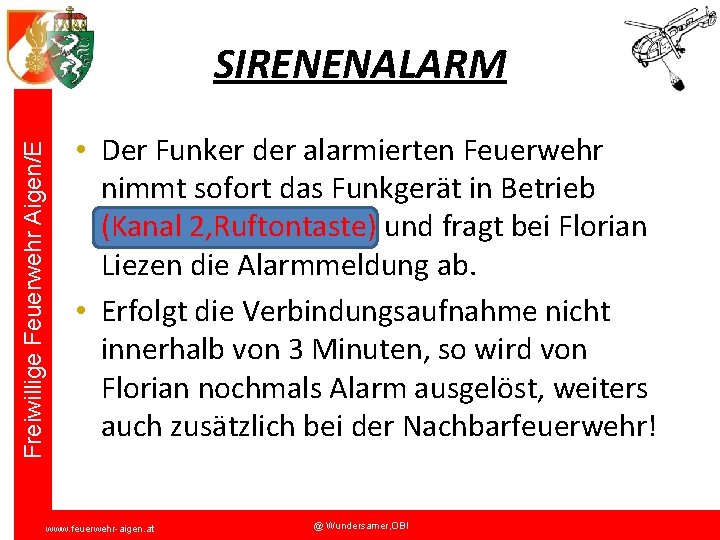

Freiwillige Feuerwehr Aigen/E SIRENENALARM • Der Funker der alarmierten Feuerwehr nimmt sofort das Funkgerät in Betrieb (Kanal 2, Ruftontaste) und fragt bei Florian Liezen die Alarmmeldung ab. • Erfolgt die Verbindungsaufnahme nicht innerhalb von 3 Minuten, so wird von Florian nochmals Alarm ausgelöst, weiters auch zusätzlich bei der Nachbarfeuerwehr! www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E DAHER SOFORT VERBINDUNGSAUFNAHME MIT FLORIAN LIEZEN www. feuerwehr-aigen. at @ Wundersamer, OBI

Erstalarmierung FLORIAN Freiwillige Feuerwehr Aigen/E • • • www. feuerwehr-aigen. at @ Wundersamer, OBI Funkgerät einschalten Kanal 2 Lautstärke einstellen Floriantaste drücken Alarmabfrage Florian Liezen von Feuerwehr Aigen warum wurde Sirene ausgelöst ?

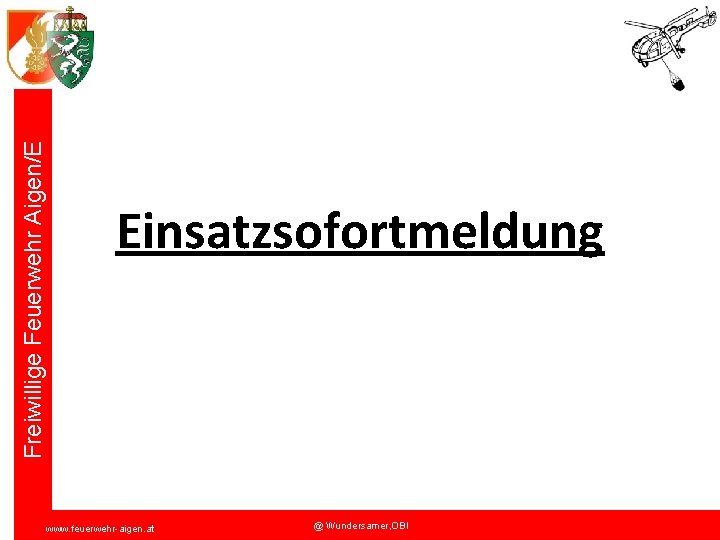

Freiwillige Feuerwehr Aigen/E Einsatzsofortmeldung www. feuerwehr-aigen. at @ Wundersamer, OBI

EINSATZSOFORTMELDUNG Freiwillige Feuerwehr Aigen/E Am Einsatzort angelangt wird von der erst ankommenden Feuerwehr eine EINSATZSOFORTMELDUNG an den Florian Liezen abgesetzt. www. feuerwehr-aigen. at @ Wundersamer, OBI

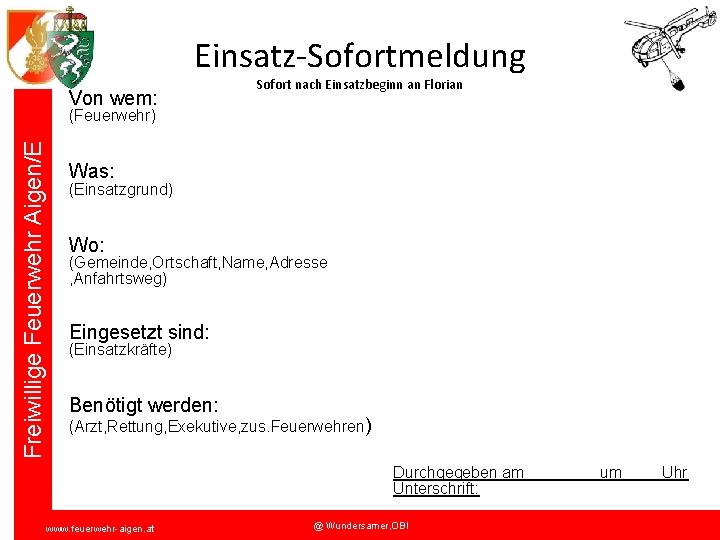

Einsatz-Sofortmeldung Von wem: Sofort nach Einsatzbeginn an Florian Freiwillige Feuerwehr Aigen/E (Feuerwehr) Was: (Einsatzgrund) Wo: (Gemeinde, Ortschaft, Name, Adresse , Anfahrtsweg) Eingesetzt sind: (Einsatzkräfte) Benötigt werden: (Arzt, Rettung, Exekutive, zus. Feuerwehren) Durchgegeben am Unterschrift: www. feuerwehr-aigen. at @ Wundersamer, OBI um Uhr

Freiwillige Feuerwehr Aigen/E Die Einsatzsofortmeldung dient zur sofortigen Information der Florianstation über das Einsatzgeschehen, zwecks Weiterleitung an den BFK. www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E AUFBAU DER FUNKGERÄTE • • www. feuerwehr-aigen. at ANTENNE SENDER EMPFÄNGER AKKU @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E ANTENNE Die Antenne dient zum Empfang und zur Ausstrahlung von hochfrequenden elektromagnetischen Funkwellen. Die Antennen müssen senkrecht(Vertikal) Stehen und sind in ihrer Länge abgestimmt. www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E DIE RICHTIGE WAHL DES ANTENNENSTANDORTES IST VON AUSSCHLAGGEBENDER BEDEUTUNG!! www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E SENDER Die Sprache wird durch das MIKROFON aufgenommen, in Funkwellen umgewandelt, der ANTENNE zugeführt und von dieser abgestrahlt www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E EMPFÄNGER Im Empfänger erfolgt die Rückumwandlung der Funkwellen in eine akustische Nachricht, die über den LAUTSPRECHER abgegeben wird. www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E REICHWEITE Die Reichweite eines Funkgerätes hängt von verschiedenen Faktoren ab: 1. STANDORT DES SENDERS UND EMFÄNGERS 2. GELÄNDE ( Gebirge, Berg; Tal; See) 3. BEWUCHS (Wald, Feld, Heide) 4. BEBAUUNG (Stadtgebiet, Freiland, Hochspannungsleitg, Eisenkonst. ) 5. HÖHE und TYPE der Antenne geg. der Umgebung 6. SENDELEISTUNG; EINGANGSEMPFINDLICHKEIT 7. WITTERUNG ( Nebel, Schnee, Gewitter) www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E Funkgeräte unserer Wehr 1. 2. 3. 4. 5. www. feuerwehr-aigen. at Fixstation Fahrzeugfunk Handfunkgerät Flugfunk Atemschutzfunk @ Wundersamer, OBI (1) (5) (4) (2)

Freiwillige Feuerwehr Aigen/E KDO www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E TLF A-2000 AIGEN www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E KLF A - AIGEN www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E LFB A - AIGEN www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E LKW A - AIGEN www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E MTF A - AIGEN Kanalwahl Ein/Aus Floriantaste www. feuerwehr-aigen. at @ Wundersamer, OBI

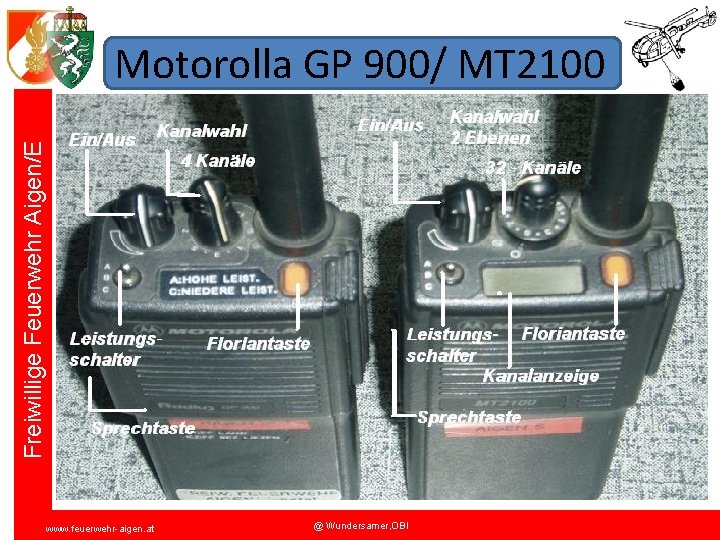

Freiwillige Feuerwehr Aigen/E Motorolla GP 900/ MT 2100 www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E Philips www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E WARN UND ALARMSIGNALE www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E AUSLÖSUNG ZIVILSCHUTZALARME AUSLÖSUNG – FLORIAN : 1. Samstag/APRIL www. feuerwehr-aigen. at AUSLÖSUNG – LWZ : 1. Samstag/JULI AUSLÖSUNG – BWZ : 1. Samstag/OKT. @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E SIRENENPROBE : Jeden Samstag um 12 Uhr 15 Sekunden Dauerton www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E WARNUNG : 3 Minuten gleichbleibender Dauerton www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E ALARM : 1 Minute auf und abschwellender Heulton www. feuerwehr-aigen. at @ Wundersamer, OBI

Freiwillige Feuerwehr Aigen/E ENTWARNUNG : 1 Minute gleichbleibender Dauerton www. feuerwehr-aigen. at @ Wundersamer, OBI

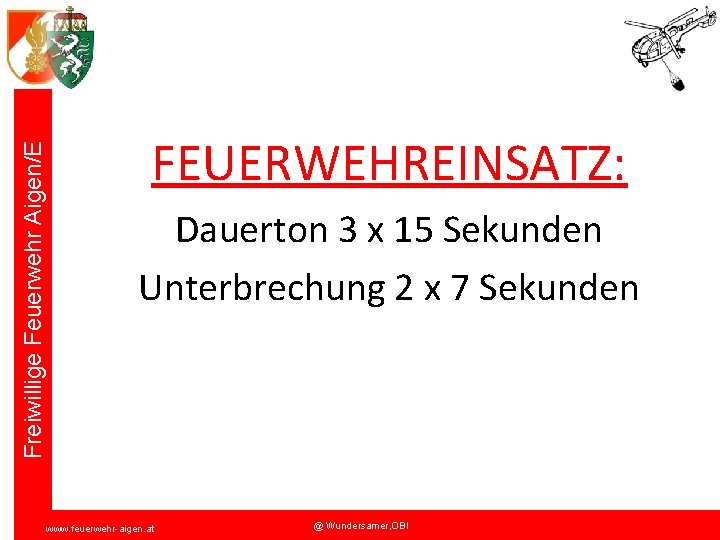

Freiwillige Feuerwehr Aigen/E FEUERWEHREINSATZ: Dauerton 3 x 15 Sekunden Unterbrechung 2 x 7 Sekunden www. feuerwehr-aigen. at @ Wundersamer, OBI
