Frecuencia Modulada FM Presentado por Ignacio Velasco Que

Frecuencia Modulada (FM) Presentado por Ignacio Velasco

Que son las ondas de radio? ? ? �Ondas de radio �Las ondas de radio son un tipo de radiación electromagnética. Una onda de radio tiene una longitud de onda mayor que la luz visible. Las ondas de radio se usan extensamente en las comunicaciones.

Usos: �Varias frecuencias de ondas de radio se usan para la televisión y emisiones de radio FM y AM, comunicaciones militares, teléfonos celulares, radioaficionados, redes inalámbricas de computadoras, y otras numerosas aplicaciones de comunicaciones.

¿Que es FM ? �La frecuencia modulada (FM) o modulación de frecuencia es una modulación angular que transmite información a través de una onda portadora variando su frecuencia.

Usos: �La frecuencia modulada es usada comúnmente en las radiofrecuencias de muy alta frecuencia por la alta fidelidad de la radiodifusión de la música y el habla. El sonido de la televisión analógica también es difundido por medio de FM.

� Dentro de las aplicaciones de F. M. se encuentra la radio, en donde los receptores emplean un detector de FM y el sintonizador es capaz de recibir la señal más fuerte de las que transmiten en la misma frecuencia. Otra de las características que presenta F. M. , es la de poder transmitir señales estereofónicas, y entre otras de sus aplicaciones se encuentran la televisión, como sub -portadora de sonido; en micrófonos inalámbricos; y como ayuda en navegación aérea.

Tecnología �Modulador de FM �La modulación de una portadora sobre FM, aunque se puede realizar de varias formas, resulta un problema delicado debido a que se necesitan dos características contrapuestas: estabilidad de frecuencia y que la señal moduladora varíe la frecuencia �Demodulador de FM

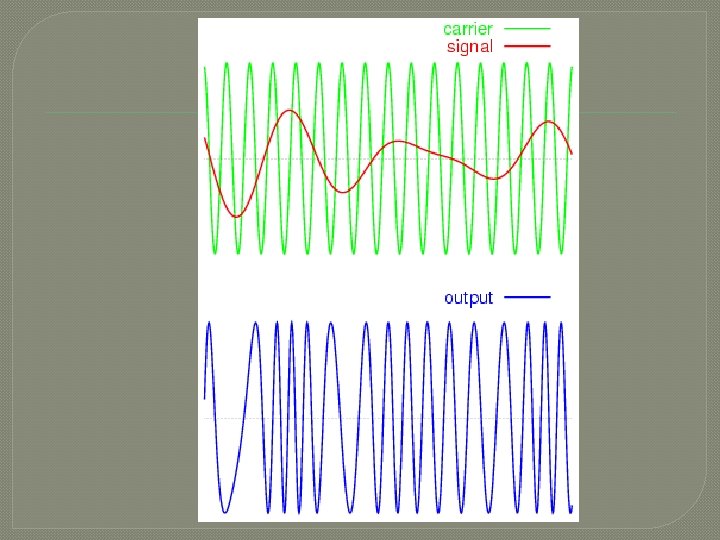

Se observa que las variaciones en la frecuencia de la portadora dependerán de la amplitud de la información.

El Receptor de FM Debemos aclarar que, antes de demodular la información, se agrega un circuito limitador que permite que la señal RF llegue al detector con amplitud constante. Por lo tanto un receptor de FM posee el siguiente diagrama de bloques:

Ecuación Característica

Ancho de Banda: �El ancho de banda de una señal de FM se extiende teniendo como una amplitud estándar o de rango de transferencia de 50 k. Hz. �En la banda comercial ocupa el espectro entre 88 Mhz y 108 Mhz �La separación entre emisoras es de 800 Khz

� Menor separación � México es quizá el único país que mantiene una norma técnica que exige 800 kilohertz de separación entre las emisoras de FM. Si se revisan los cuadrantes radiofónicos de ciudades importantes hallaremos datos como los siguientes: en París transmiten 49 estaciones de FM; en Nueva York, 44; en Los Ángeles, 50; en Santiago, 46, y en Buenos Aires, nada menos que 104 entre comerciales, culturales, comunitarias, públicas o universitarias. En todos esos lugares la separación entre emisoras es de 400 kilohertz, e incluso menos cuando se trata de estaciones de baja potencia.

Si el acortamiento de la separación entre estaciones de FM se aplicara en el DF se abriría espacio para 20 nuevas emisoras. Actualmente operan 27 estaciones en esa banda dentro del Distrito Federal.

Antena dipolo simple �En su versión más sencilla, el dipolo consiste en dos elementos conductores rectilíneos colineales de igual longitud, alimentados en el centro, y de radio mucho menor que el largo.

Como calcular una antena dipolo? � El dipolo o cable conductor tiene que medir la mitad de la longitud de onda de la frecuencia en la queremos transmitir. � La longitud de onda se obtiene dividiendo la velocidad de la luz entre la frecuencia. Como este dipolo es la mitad de la longitud de onda, podemos dejar la fórmula de esta manera para calcular una antena dipolo de 20 Mhz: � Longitud dipolo = 150 / F (en Mhz) (1) L = 150 / 20 Mhz = 7. 5 metros

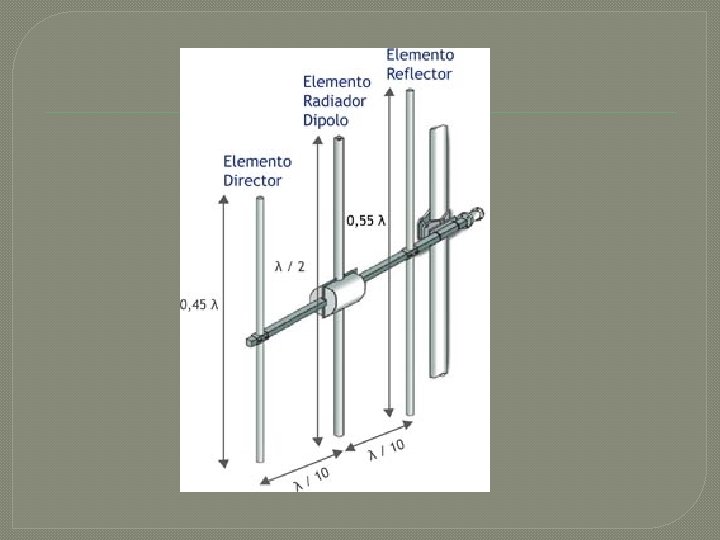

Antena tipo Yagi � � � Son usadas en FM como antenas receptoras o para radioenlaces, aunque la mayor parte de Yagis que vemos en los tejados son antenas para recibir los canales de TV. La particularidad de este tipo de antenas es que tienen varios elementos. Esto aporta dos ventajas: son muy directivas, ya que los elementos adicionales, llamados precisamente directores, tienen la misión de dirigir la señal hacia un solo lugar; la otra ventaja es su ganancia que aumenta con los elementos directores. En las antenas Yagi, a mayor número de elementos, mayor directividad y mayor ganancia. Pero la construcción de estas antenas respecto al tamaño y distancia de separación de cada elemento no es aleatoria como puedes ver en la imagen.
