FRC CETA FI PRIMER TALLER SOBRE ESTUDIOS HIDROLGICOS

FRC CETA FI PRIMER TALLER SOBRE ESTUDIOS HIDROLÓGICOS EN AREAS SERRANAS DE LA PROVINCIA DE CÓRDOBA PREDICCIÓN DE LLUVIAS MÁXIMAS TECNOLOGÍA NACIONAL ORIGINADA EN LAS SIERRAS CORDOBESAS Gabriel Caamaño Nelli, Clarita María Dasso, Laura Colladon INSTITUTO NACIONAL DEL AGUA - CENTRO DE LA REGIÓN SEMIÁRIDA CONSEJO NACIONAL DE INVESTIGACIONES CIENTÍFICAS Y TÉCNICAS UCC - GRUPO DE ESTUDIOS HIDROLÓGICOS EN CUENCAS POBREMENTE AFORADAS Córdoba, 3 y 4 de octubre de 2011

Estrategias de procedimiento La magnitud de las obras y de las medidas no estructurales depende directamente de los caudales a que serán expuestas. Estos caudales sólo se pueden estimar probabilísticamente. Precipitaciones Formación de escurrimiento Síntesis estadística de lluvias Lluvias de Diseño Descargas Síntesis estadística de caudales Modelos de transformación Caudales de Proyecto

AGRAVANTES EN ARGENTINA SE DEJARON DE MEDIR LLUVIAS Y CAUDALES NO SE PROCESAN LOS DATOS HISTÓRICOS SE IMPORTAN MÉTODOS Y PARÁMETROS OBJETIVO DESARROLLAR Y APLICAR TECNOLOGÍA PROPIA PARA PREDICCIÓN INTEGRAL DE LLUVIAS DE DISEÑO

Suquía: Cuenca del Río San Antonio 2011 Lluvia de diseño para cuencas

Xanaes: Cuenca del Río de la Suela 1991 Análisis pluviográfico

Ctalamochita: Cuenca Río Santa Rosa 2005 Modelo de simulación distribuida de caudales

Chocancharava: Cuenca Alpa Corral 2005 Uso de lluvias en análisis de riesgo

E de Sierras Chicas Cuencas hídricas: Salsipuedes y Río Ceballos - AºSaldán 2009 Hietogramas para planificación

Relaciones entre altura y duración García, Caamaño Nelli y Dasso, 1998

Relación entre altura y recurrencia Modelos Probabilísticos Gamma, Gumbel, Pearson, Lognormal Mapas de T= 2 a 200 años muy similares Aunque cambien los parámetros locales, el vínculo entre lluvias diarias de distinto retorno persiste espacialmente Fórmulas Empíricas TIPO 1) 2) 3) 4) VARIABLES VINCULADAS h versus T 1 / h versus 1/T h versus ln T ln h versus ln T

Altura de lámina pluviométrica, en función de la recurrencia, para 5 tipos de ecuación Caamaño Nelli, García y Zamanillo, 1994 Si esta es una expresión alternativa de una Normal, existirán vínculos analíticos entre sus parámetros, A 5 y B 5, y los convencionales de la FDA: μy y σy.

Factor de frecuencia Normal Si ln h tiene distribución normal, su factor de frecuencia Φy coincide con la normal estándar. Obtenerlo de tablas es engorroso y causa errores Estimación no paramétrica del factor de frecuencia normal Fy = 2, 584458. (ln T ) 3/8 – 2, 252573 Caamaño Nelli y García, 1996 En cambio, calibrar la ecuación 5 con datos de la tabla normal llevó a una expresión analítica simple

Relación i-d-T: Modelo DIT Caamaño Nelli y García, 1998 ln id, T = Factor de persistencia A. F – B. d + C d = (ln d) q q = 5/3 Transposición de parámetros: zonalización i-d-T pluviógrafo base A’ = A – σ + σ’ i-d-T pluviómetro incógnita C’ = C – μ + μ’ B’ = B q’ = q

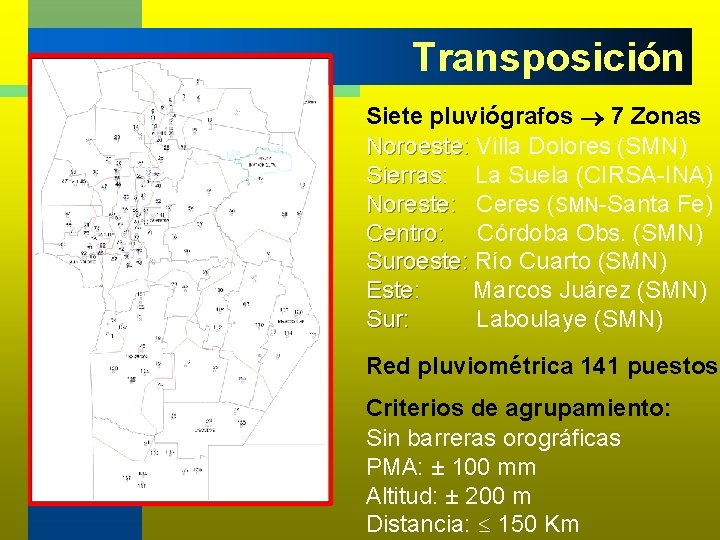

Transposición Caamaño Nelli, García y Dasso, 1998 Siete pluviógrafos 7 Zonas Noroeste: Villa Dolores (SMN) Sierras: La Suela (CIRSA-INA) Noreste: Ceres (SMN-Santa Fe) Centro: Córdoba Obs. (SMN) Suroeste: Río Cuarto (SMN) Este: Marcos Juárez (SMN) Sur: Laboulaye (SMN) Red pluviométrica 141 puestos Criterios de agrupamiento: Sin barreras orográficas PMA: ± 100 mm Altitud: ± 200 m Distancia: 150 Km

Tendencia climática Colladon, 2000

Validación del DIT Caamaño Nelli, García y Dasso, 1998

Variación espacial de los parámetros Rico, 2010 q A C Puntos Anómalos B 2011 Caamaño Nelli, Rico, Dasso, García

Precipitación Máxima Probable Caamaño Nelli y García, 1999 Método: estadístico Envolvente regional de factores de frecuencia Hershfield (1961, 1965) Región: Prov. de Córdoba 140 pluviómetros

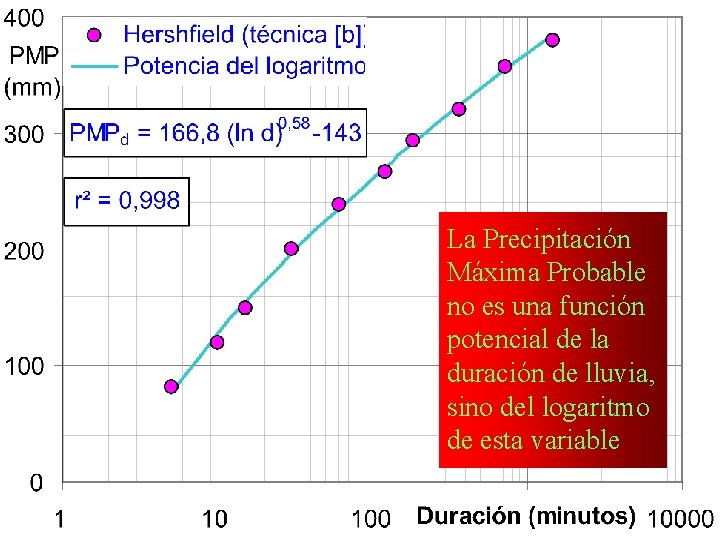

PMP en función de la duración de lluvia Caamaño Nelli y García, 2000 Comparación con Ladiversos Precipitación métodos y con lluvias Máxima Probable no es una función máximas mundiales. potencial de la duración dede lluvia, Deducción y calibración sino del logaritmo la relación regional óptima. de esta variable

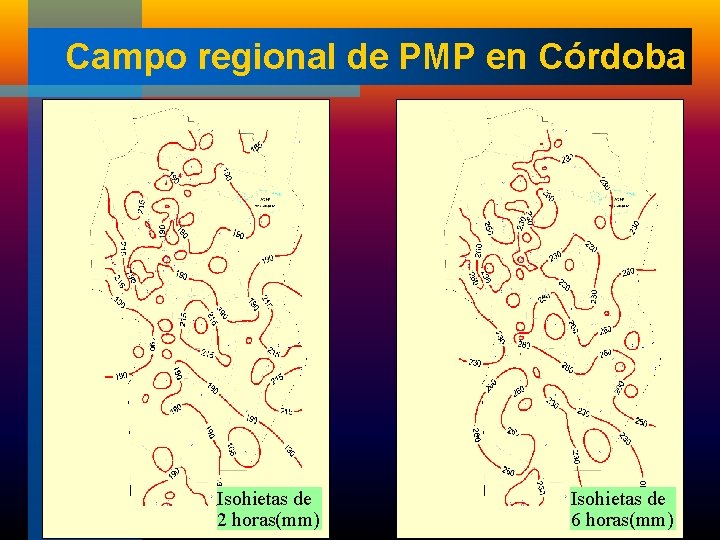

Campo regional de PMP en Córdoba Isohietas de 2 horas(mm) Isohietas de 6 horas(mm)

Decaimiento areal en tormentas Catalini, Caamaño Nelli y García, 2002

Lluvias máximas sobre cuencas García, Catalini y Caamaño Nelli, 2000 Modelo: Co. DA Intervalos de Máxima Anual Atenuación-área-duración Cuenca: San Antonio 10 pluviómetros alta frec.

Lluvias máximas sobre cuencas Caamaño Nelli, Jorquera, Colladon, Catalini, 2011 Modelo: Co. DA modificado Intervalos de Máxima Anual Atenuación-área-recurrencia Cuenca: San Antonio 10 pluviómetros alta frec.

Distribución temporal de intensidades Caamaño Nelli, Dasso y García, 1999 Hietogramas Tipo de Tormentas para estaciones base de Córdoba, con pico en el primer sextil, sintetizados por método de Pilgrim

La Suela: Hietogramas tipo de IMA Tulián y Mujica (inédito), 2000

Clasificación de hietogramas de diseño Maskuca, Caamaño Nelli, Colladon, 2009

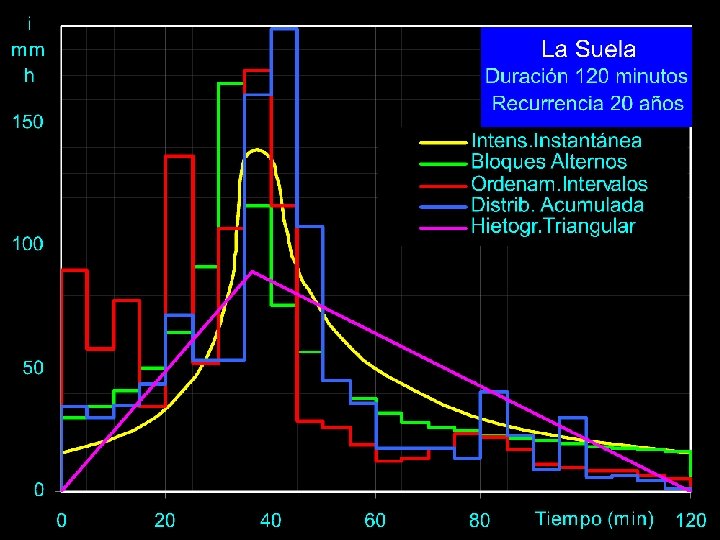

Hietogramas Tipo de IMA Caamaño Nelli, Dasso y Colladon, 2009

Reconocimiento Los autores expresan su reconocimiento a las siguientes personas, sin cuya participación en el equipo de trabajo no hubiera sido posible alcanzar el presente grado de desarrollo en la tecnología de lluvias de diseño. Dr. Carlos Marcelo García Ing. Carlos Gastón Catalini Ing. Eduardo Zamanillo Ing. Inés Bernasconi Lic. Mirta Giachino Ing. Héctor Di Benedetto Dr. Erik D. Zimmermann Ing. Laura De Salvo Ing. Andrea Fabiana Rico Ing. Ezequiel Mascuka Ing. Eliana Jorquera Ing. Raúl Matías Rodríguez Téc. Rosa Inés Pazos Geól. Graciela S. Felici

Gracias por su atención
