Bonjour à tous ! Je me présente: Je m’appelle Franckie. Je vais vous accompagner pendant ce court voyage TERRE-LUNE-TERRE aller et retour. . .

D'abord, quelques notions de base: 1) Diamètre équatorial de la Terre: 12756 km 2) Diamètre de la Lune: 3473 km 3) Distance moyenne Terre. Lune: 384400 km 4) Vitesse de propagation des ondes électromagnétiques: 300000 km/s

Puis, quatre paramètres fondamentaux: 1) Le temps de parcours aller et retour Terre-Lune-Terre, soit 2, 5 secondes pour une distance totale d’environ 770000 km. 2) Le mouvement de la Lune autour de la Terre. 3) La rotation de la Terre sur elle-même. 4) L’effet Doppler-Fizeau, combinaison des paramètres 2) et 3), responsable des variations de fréquence des signaux.

Maintenant, en avant pour notre voyage…

La renvoie une La. Lune station A envoie faible partie des signaux sur signaux la Lune vers la Terre, et le reste pendant 2, 5 secondes… dans l’espace… …la Lune ! A B la Terre… …puis 2, 5 secondes plus tard, la station A reçoit ses propres échos, et la station B reçoit la station A. La boucle est bouclée !

Voilà pour le principe. C’est difficile de faire plus simple !

Voici un bref rappel historique, avec quelques dates-clés.

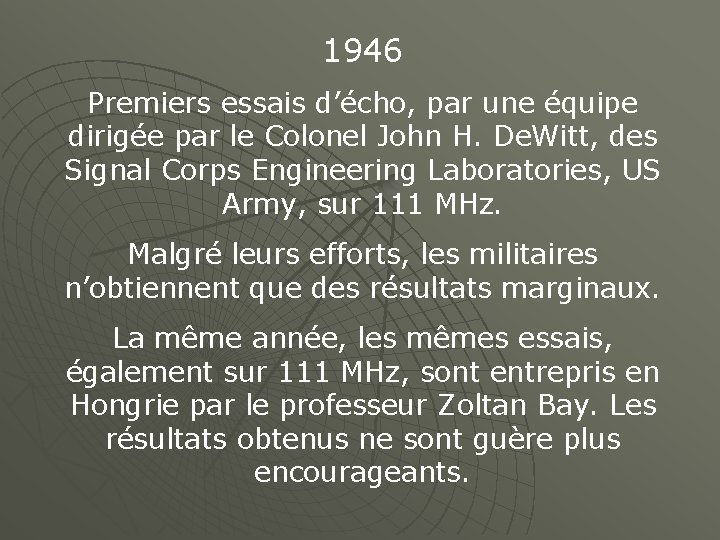

1946 Premiers essais d’écho, par une équipe dirigée par le Colonel John H. De. Witt, des Signal Corps Engineering Laboratories, US Army, sur 111 MHz. Malgré leurs efforts, les militaires n’obtiennent que des résultats marginaux. La même année, les mêmes essais, également sur 111 MHz, sont entrepris en Hongrie par le professeur Zoltan Bay. Les résultats obtenus ne sont guère plus encourageants.

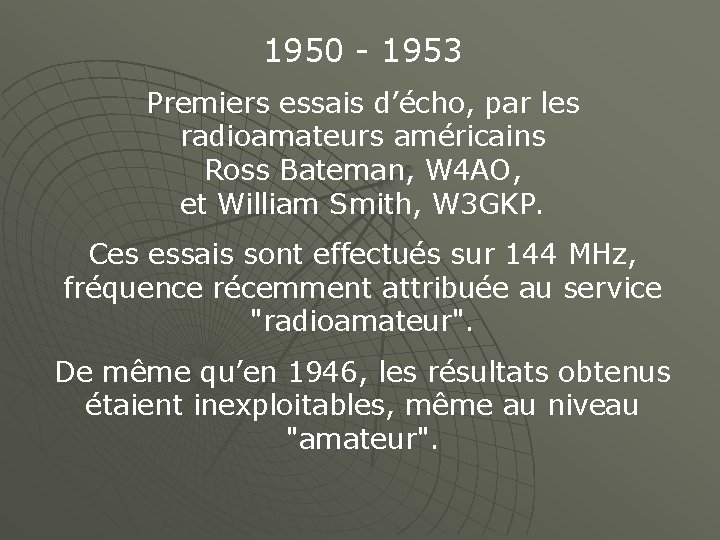

1950 - 1953 Premiers essais d’écho, par les radioamateurs américains Ross Bateman, W 4 AO, et William Smith, W 3 GKP. Ces essais sont effectués sur 144 MHz, fréquence récemment attribuée au service "radioamateur". De même qu’en 1946, les résultats obtenus étaient inexploitables, même au niveau "amateur".

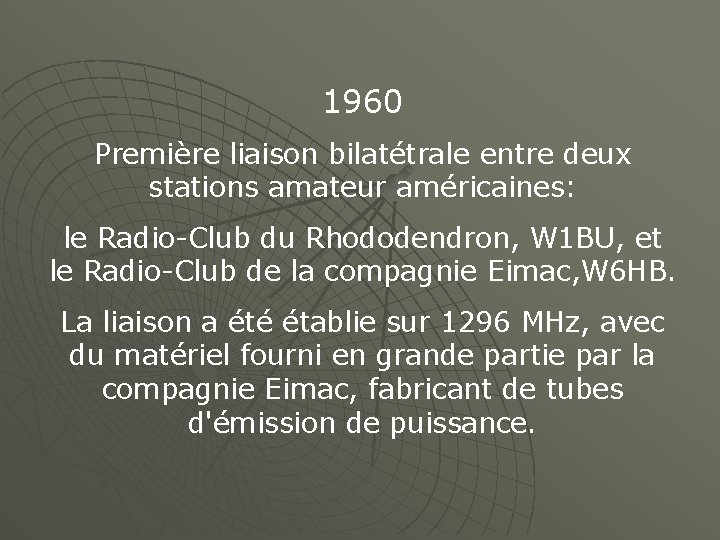

1960 Première liaison bilatétrale entre deux stations amateur américaines: le Radio-Club du Rhododendron, W 1 BU, et le Radio-Club de la compagnie Eimac, W 6 HB. La liaison a été établie sur 1296 MHz, avec du matériel fourni en grande partie par la compagnie Eimac, fabricant de tubes d'émission de puissance.

1965 Le radiotélescope géant d’ Arecibo, Porto. Rico, (Ø 300 m), construit dans un cratère de volcan inactif, vient d’être mis en service, mais n’est pas encore opérationnel. Le staff dirigeant, parmi lequel se trouve des radio-amateurs, décide de faire quelques essais "lunaires" sur 432 MHz. Compte tenu de la puissance du radiotélescope, les échos devraient être exploitables avec des moyens "amateurs standard". Ce qui fut le cas !!

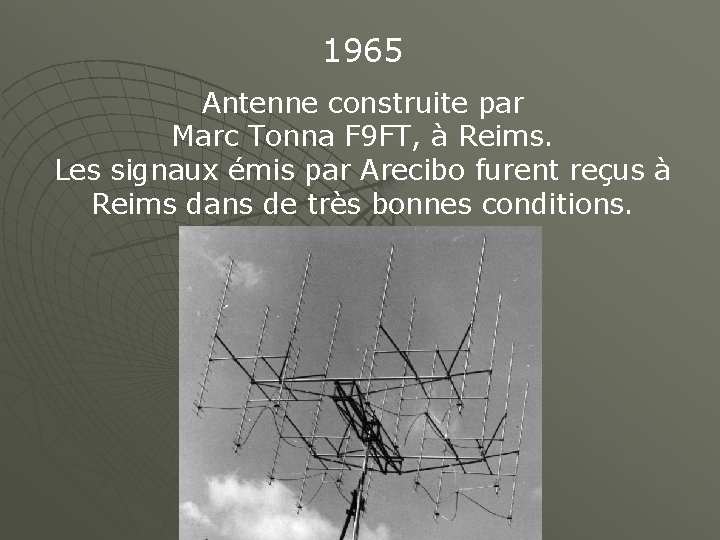

1965 Antenne construite par Marc Tonna F 9 FT, à Reims. Les signaux émis par Arecibo furent reçus à Reims dans de très bonnes conditions.

1967 Première liaison bilatérale lunaire entre la France et les USA sur 144 MHz, entre le Français Marius Cousin F 8 DO, de la région lyonnaise, et l'Américain William Conkell W 6 DNG, résidant en Californie. Les signaux étaient très faibles, et de nombreuses tentatives furent nécessaires avant d'établir cette liaison.

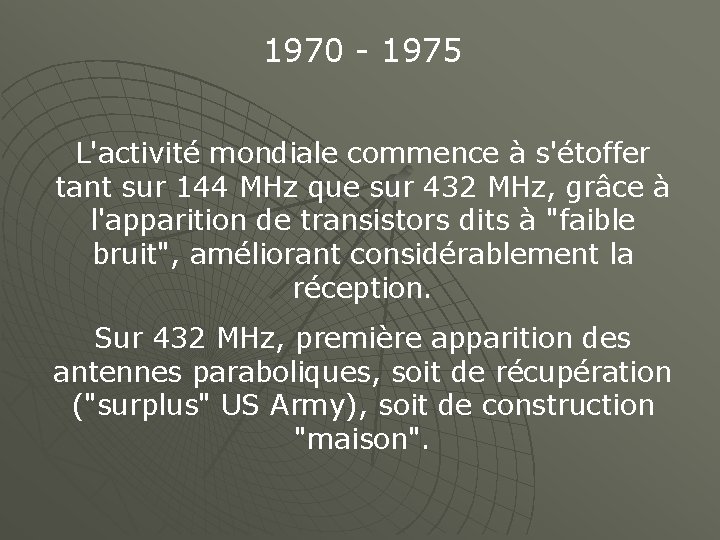

1970 - 1975 L'activité mondiale commence à s'étoffer tant sur 144 MHz que sur 432 MHz, grâce à l'apparition de transistors dits à "faible bruit", améliorant considérablement la réception. Sur 432 MHz, première apparition des antennes paraboliques, soit de récupération ("surplus" US Army), soit de construction "maison".

1975 Première liaison bilatérale entre la France et les USA sur 432 MHz, entre le Français Marc Tonna F 9 FT, de Reims, et l'Américain Thomas Mc. Mullen W 1 SL, résidant dans le Massachusett. Les signaux étaient faibles, mais facilement exploitables. La liaison fut établie dès la première tentative.

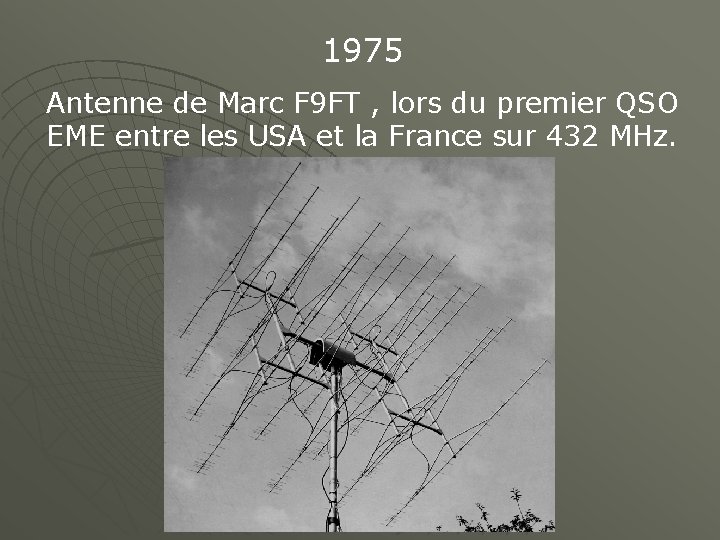

1975 Antenne de Marc F 9 FT , lors du premier QSO EME entre les USA et la France sur 432 MHz.

Franckie, tout ce que tu viens de nous raconter est très intéressant, mais donne-nous maintenant des détails sur ce qu'il faut faire pour "causer avec la Lune"… … mais attention ! Il va y avoir des Bien sûr, et je vais y venir dès gros chiffres, des très gros maintenant… chiffres, des chiffres astronomiques !!

L'affaiblissement de parcours sur 1296 MHz s'élève à:

Soit: "zéro virgule", suivi de 26 zéros avant le "un" !!

Impressionnant, non !!

En clair, si on envoie 1 watt (la puissance d'une lampe de poche), il revient 1 millionième de milliardième de watt !!

Et si on envoie 1000 watt (la puissance d'un petit fer à repasser), il revient 1 millionième de millionième de watt !!

Alors, comment peut-on exploiter un signal aussi faible, pratiquement insaisissable ? Eh bien ! Grâce à un système de réception ultra sensible associé à une antenne à très grand gain !

Sans entrer dans les détails techniques, le meilleur des récepteurs dont les radio-amateurs peuvent disposer peut "sortir du bruit" un signal d'environ: Soit encore, 1 milliardième de watt. C'est bien, mais ça ne suffit pas, loin s'en faut ! Alors ? ? ?

Pour arriver à notre but, il nous manque toujours un facteur multiplicatif de: Il faut donc amplifier le signal encore 1 milliard de fois avant qu'il devienne un tant soit peu audible ! Alors ? ? ?

Si on multiplie la puissance par 1000, autrement dit, si on passe de 1 watt à 1 kilowatt, le multiplicateur se "réduira" alors et aura pour valeur: Hélas, nous sommes encore loin du compte. Il nous faut encore amplifier le signal 1 million de fois avant qu'il devienne un tant soit peu audible ! Alors, Franckie, dis-nous tout !

Eh oui, les amis, je ne vous ai pas tout dit… Tout le secret réside dans l'antenne. Elle fonctionne deux fois, à l'émission d'abord, et à la réception ensuite. Une antenne ayant un "gain" de 1000 suffit donc ! Alors, alors, Franckie, quelle est donc cette mystérieuse antenne ? . . . L'antenne en question, c'est une antenne parabolique. Son diamètre ? 3 mètres ! Finalement, ce n'est pas si grand que ça !

Récapitulons: nous avons donc établi que pour pouvoir entendre un écho lunaire sur 1296 MHz, il faut: 1) Le récepteur le plus sensible tel que la technologie le permet aujourd'hui. 2) Un émetteur pouvant fournir une puissance de l'ordre du kilowatt. 3) Une antenne parabolique d'environ 3 mètres de diamètre.

Malgré tous ces efforts, les échos se présenteront sous forme d'un faible murmure en téléphonie, mais pourront cependant être facilement déchiffrés en télégraphie par une oreille bien exercée. Que se passe-t-il si on double le diamètre de la parabole ? Les signaux seront 16 fois plus forts, ce qui est considérable. D'à peine audibles en téléphonie, ils passeront au niveau "5/5", comme on dit dans les films. Un diamètre de 6 mètres reste encore modeste.

Mais ce n'est pas tout ! La Terre tourne sur elle-même, et La Lune tourne autour de la Terre. I faut donc constamment orienter l'antenne, tant en azimut qu'en hauteur. Comment faire ? Plus tard, la poursuite se Soit avec un mouvement Au tout début, on les Soit en faisait de actionnant deux façons: d'horlogerie actionnant dirigeait l'antenne à vue, moteurs d'azimut et de une monture équatoriale. quand laà Lune était hauteur la main, d'après Ça, c'était le grand luxe ! visible… des tables calculées à l'avance par l'opérateur.

Enfin, depuis environ 20 à 25 ans, l'avènement des ordinateurs "grand public" à bas prix et de plus en plus performants a permis de résoudre définitivement la problème de la poursuite de la Lune. Des logiciels de conception "amateur", associés à des asservissements souvent de conception similaire, assurent aujourd'hui une poursuite automatique continue et précise.

Maintenant, fini de rigoler, on passe aux choses sérieuses ! Les PHOTOS !

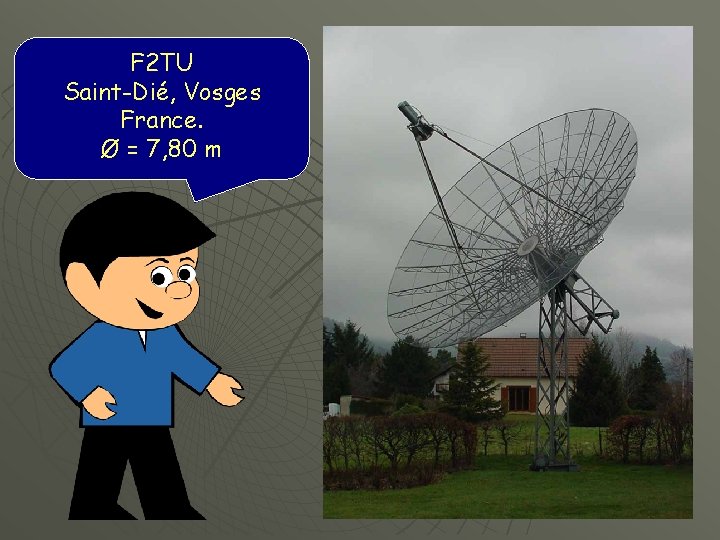

F 2 TU Saint-Dié, Vosges France. Ø = 7, 80 m

F 6 KHM Brest, Finistère France. Ø = 10, 33 m

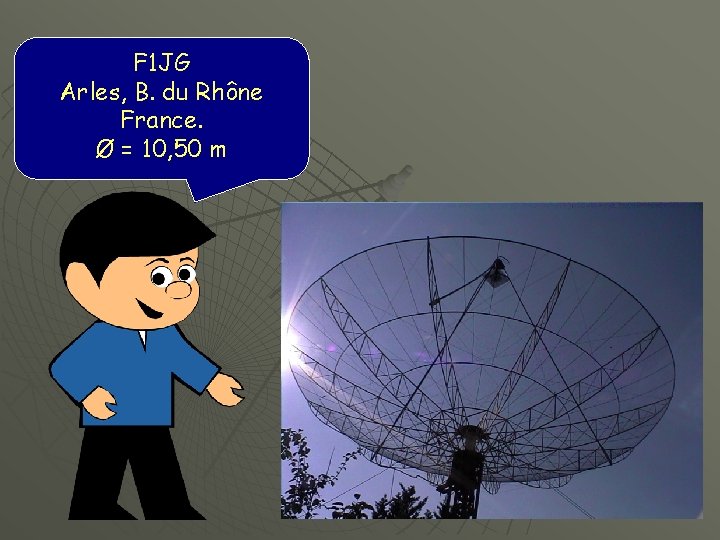

F 1 JG Arles, B. du Rhône France. Ø = 10, 50 m

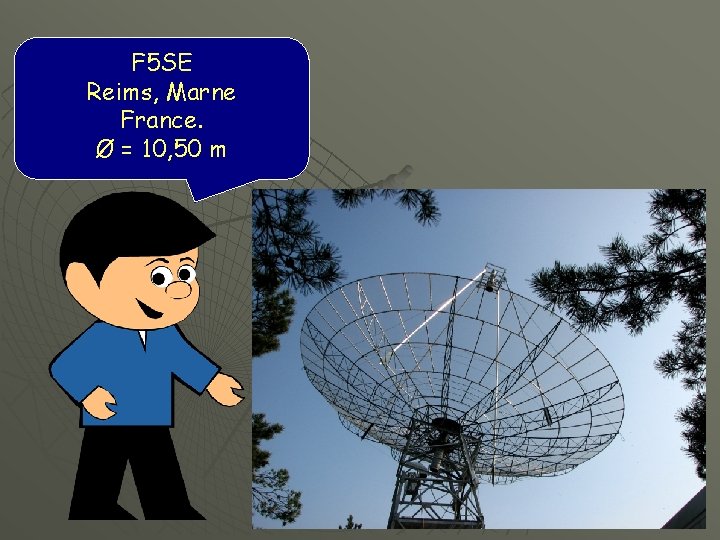

F 5 SE Reims, Marne France. Ø = 10, 50 m

F 5 AQC Limoges, Haute-Vienne France. Ø=6 m

F 6 KSX région parisienne, France. Ø = 3, 75 m

DL 9 EBL Oberhausen, Allemagne. Ø = 12 m

OK 1 DFC Linen, est Prague, République Tchèque. Ø = 10 m

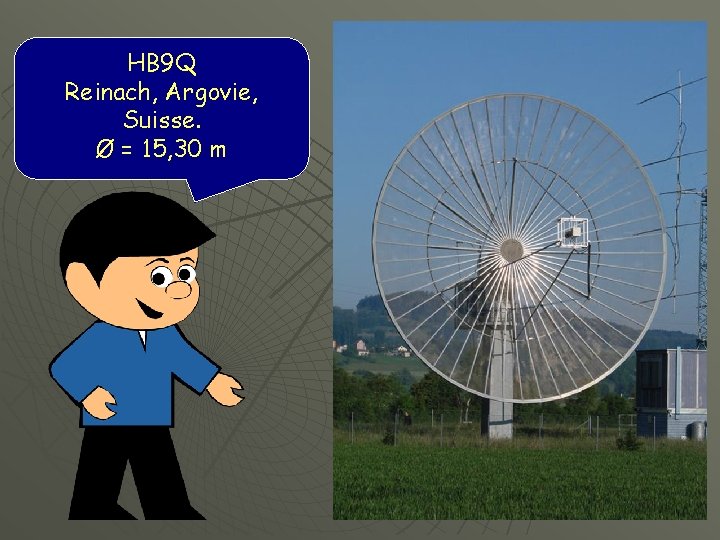

HB 9 Q Reinach, Argovie, Suisse. Ø = 15, 30 m

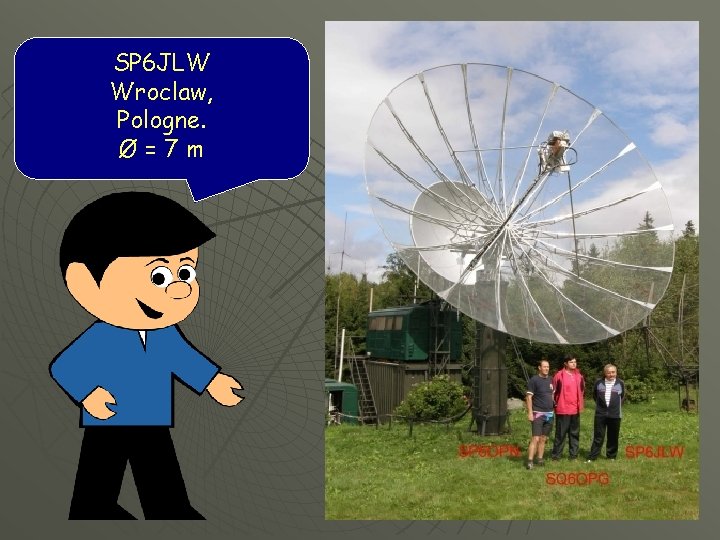

SP 6 JLW Wroclaw, Pologne. Ø=7 m

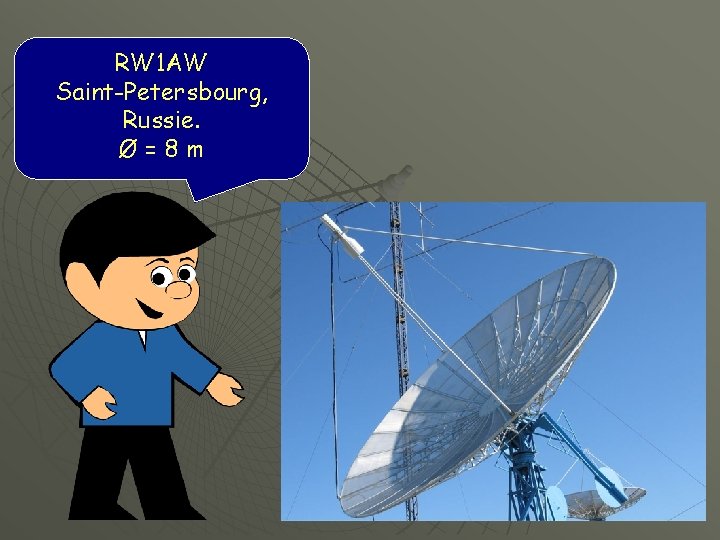

RW 1 AW Saint-Petersbourg, Russie. Ø=8 m

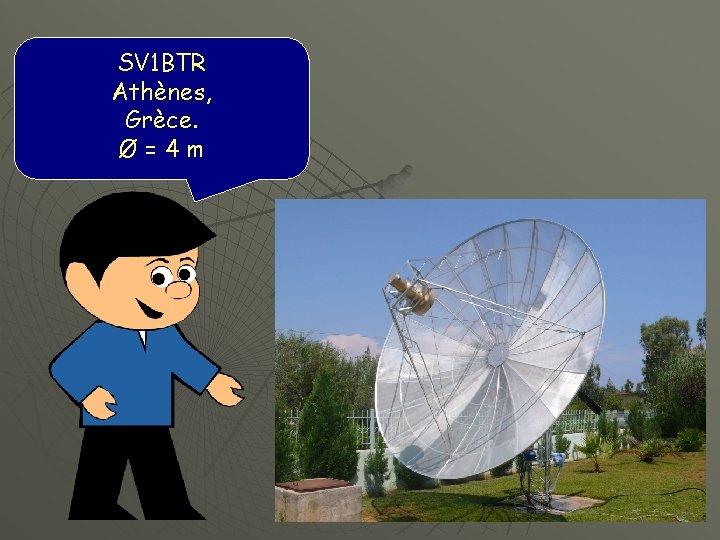

SV 1 BTR Athènes, Grèce. Ø=4 m

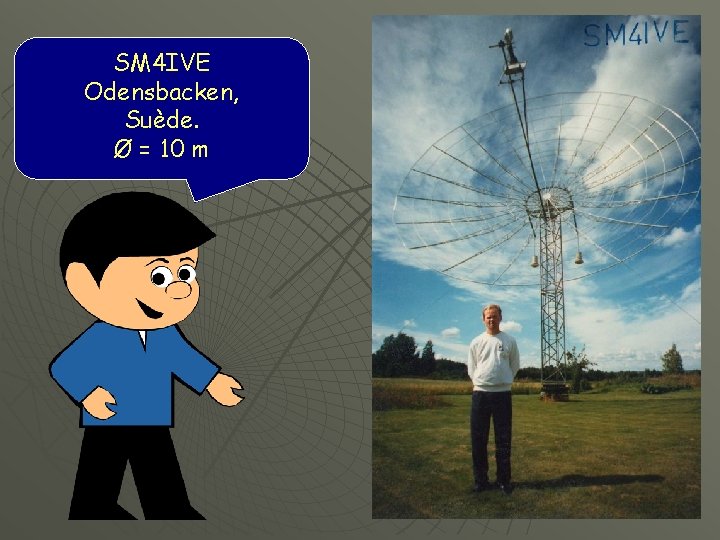

SM 4 IVE Odensbacken, Suède. Ø = 10 m

I 5 MSH Florence, Italie. Ø = 11, 50 m

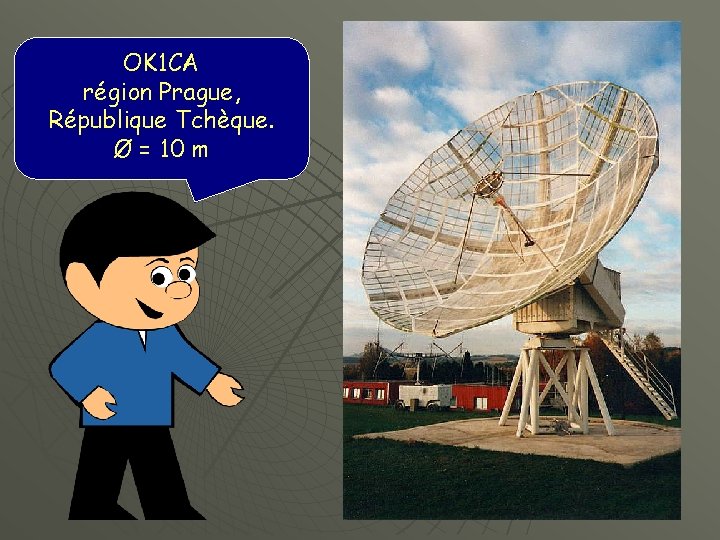

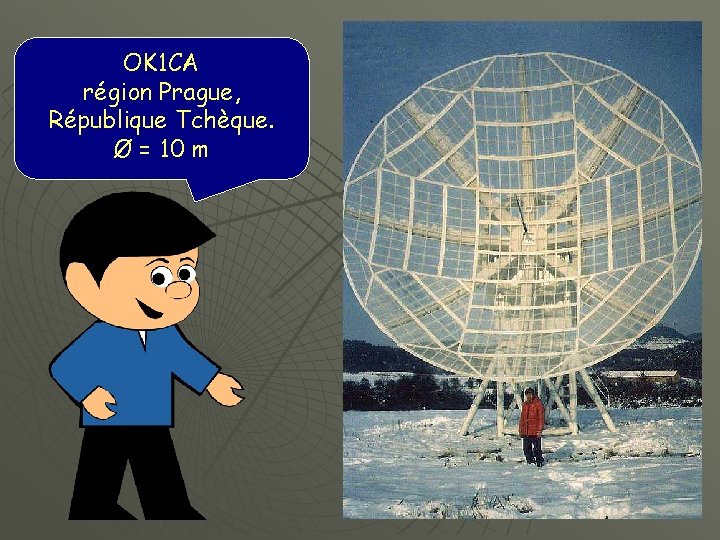

OK 1 CA région Prague, République Tchèque. Ø = 10 m

OK 1 CA région Prague, République Tchèque. Ø = 10 m

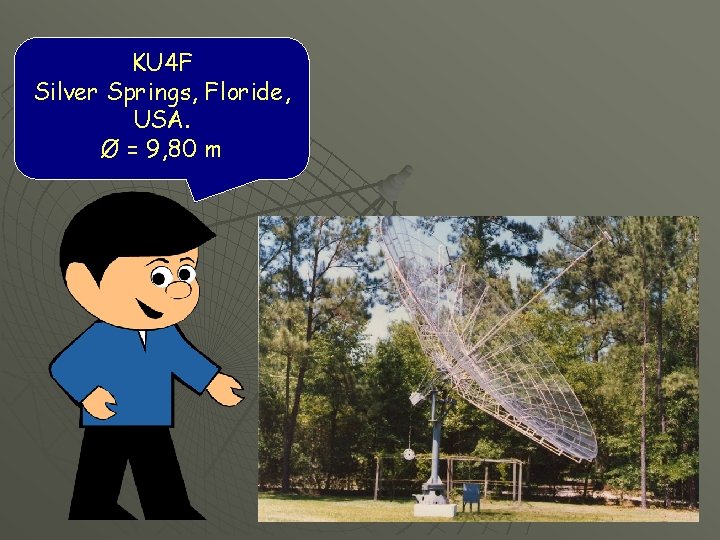

KU 4 F Silver Springs, Floride, USA. Ø = 9, 80 m

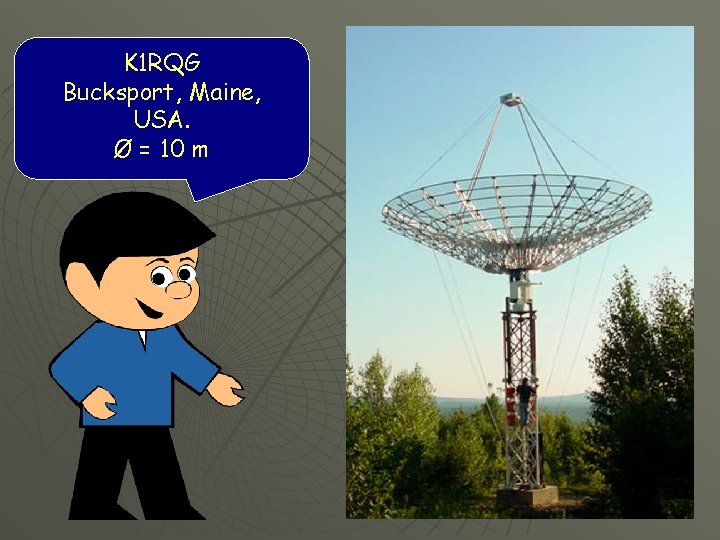

K 1 RQG Bucksport, Maine, USA. Ø = 10 m

ES 5 PC Tartu, Estonie. Ø = 4, 50 m

I 2 COR région Milan, Italie. Ø=8 m

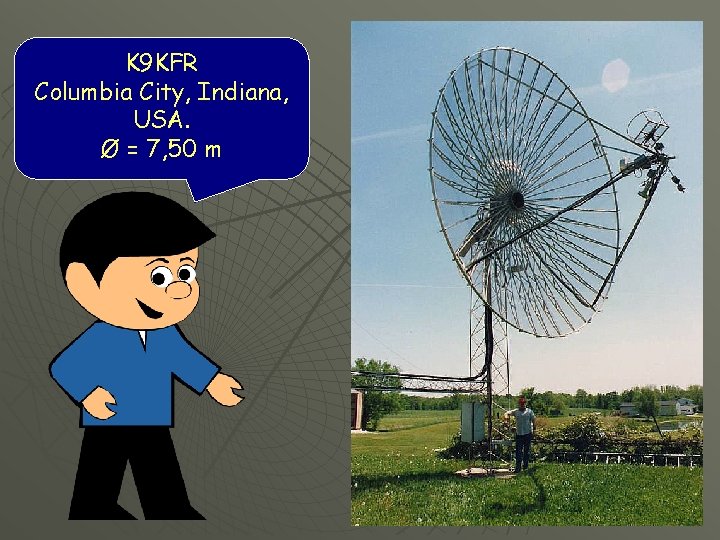

K 9 KFR Columbia City, Indiana, USA. Ø = 7, 50 m

JA 6 AHB Fukuoka, Japon. Ø=7 m

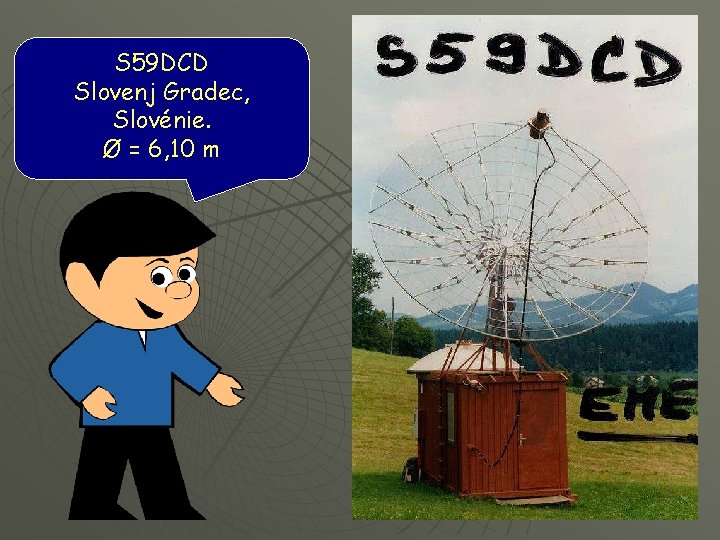

S 59 DCD Slovenj Gradec, Slovénie. Ø = 6, 10 m

YU 1 AW Belgrade, Serbie. Ø = 10 m

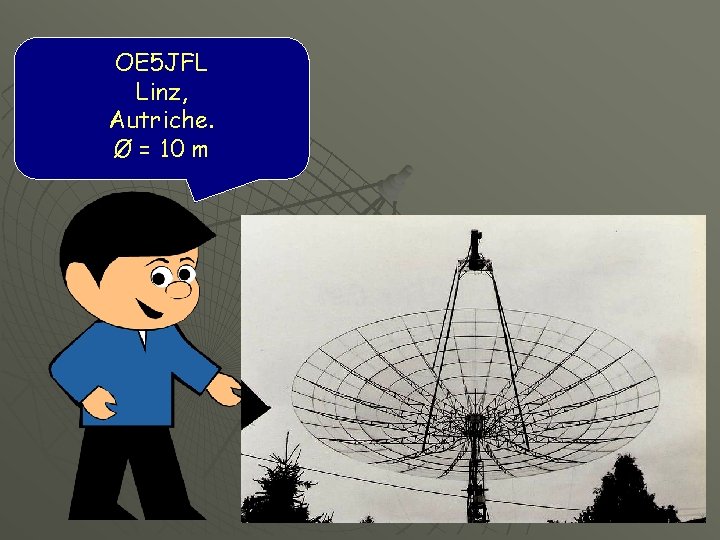

OE 5 JFL Linz, Autriche. Ø = 10 m

PA 3 DZL Sint Willebrord, Pays-Bas. Ø = 7, 50 m

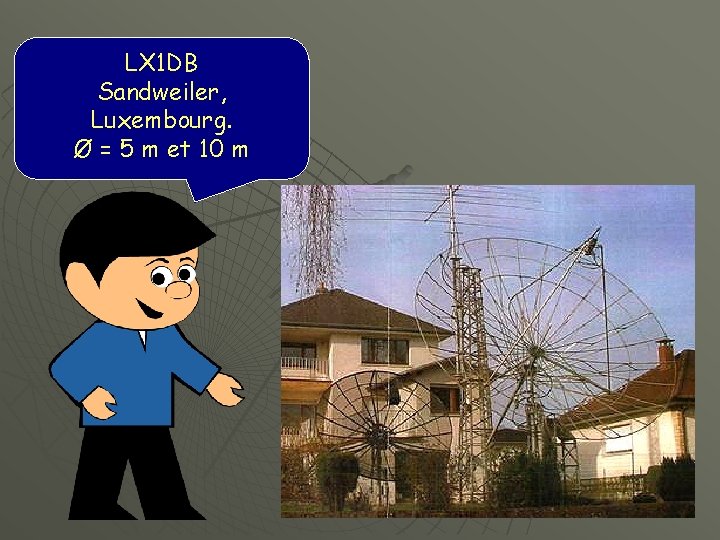

LX 1 DB Sandweiler, Luxembourg. Ø = 5 m et 10 m

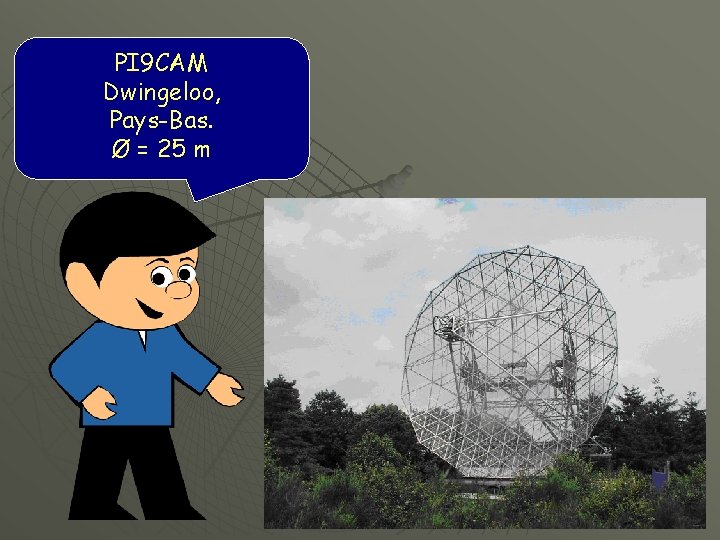

PI 9 CAM Dwingeloo, Pays-Bas. Ø = 25 m

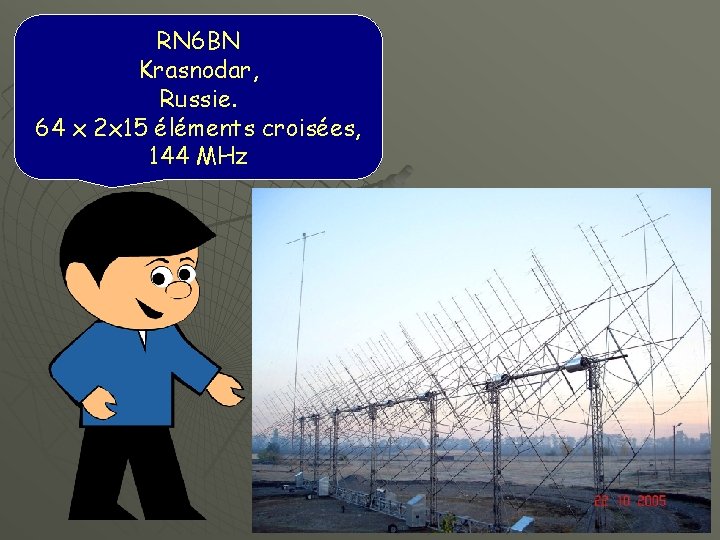

RN 6 BN Krasnodar, Russie. 64 x 2 x 15 éléments croisées, 144 MHz

Ça y est ! Le voyage est terminé, et nous revoilà sur Terre. J'espère que vous aurez compris l'essentiel de cette passion particulière qui anime certains radioamateurs. Et maintenant, passons sans plus attendre à la démonstration "en direct de la Lune" !
