fr Notfall und Katastrophenfunk Was ist HAMNET Highspeed
- Slides: 21
für Notfall- und Katastrophenfunk ? ?
Was ist HAMNET? • Highspeed Amateurradio Multimedia Network • Sukzessive Substitution von Packet Radio • Projektstart 2005 in OE, seit 2009 zentraleuropäisches Netz (OE, DL, F, HB, I, PA, ON, S 5, 9 A) • Datennetzwerk auf TCP/IP-Basis • Abgeschlossenes Netz • Schnelle Richtfunkstrecken (10 -50 Mbit/s)!! • Dynamisches und statisches Routing • Autonomes System Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 3
Netzausbau in Europa Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 4
Netzausbau – Beispiel: Frankfurt Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 5

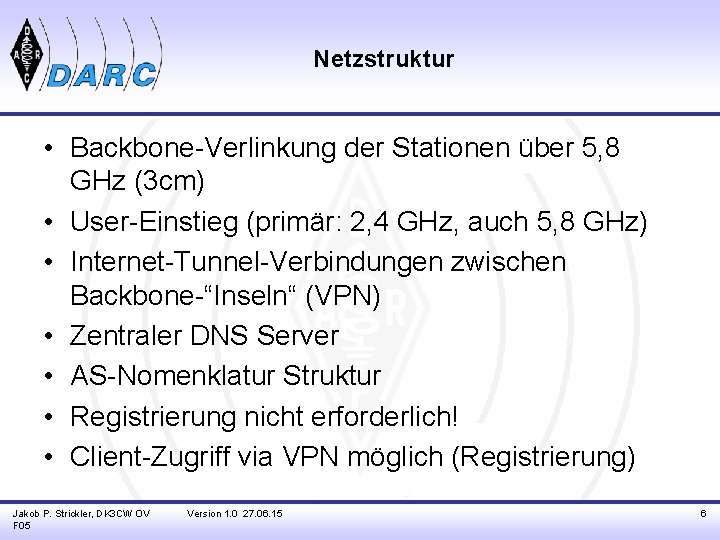

Netzstruktur • Backbone-Verlinkung der Stationen über 5, 8 GHz (3 cm) • User-Einstieg (primär: 2, 4 GHz, auch 5, 8 GHz) • Internet-Tunnel-Verbindungen zwischen Backbone-“Inseln“ (VPN) • Zentraler DNS Server • AS-Nomenklatur Struktur • Registrierung nicht erforderlich! • Client-Zugriff via VPN möglich (Registrierung) Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 6

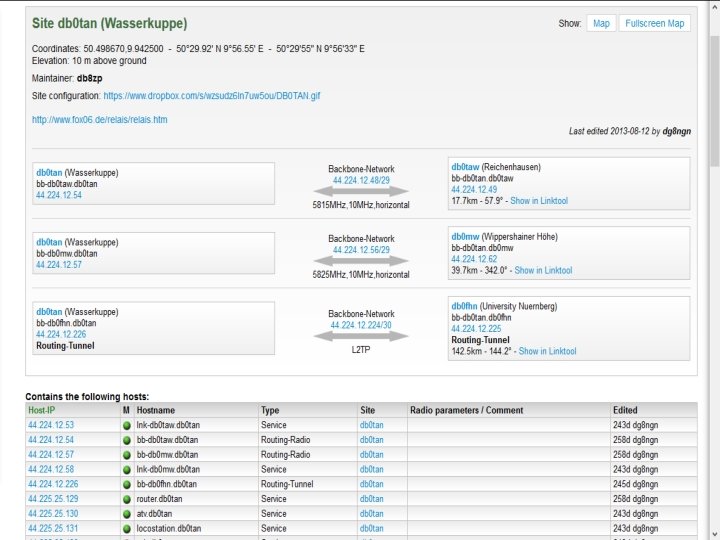

Netzstruktur Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 7

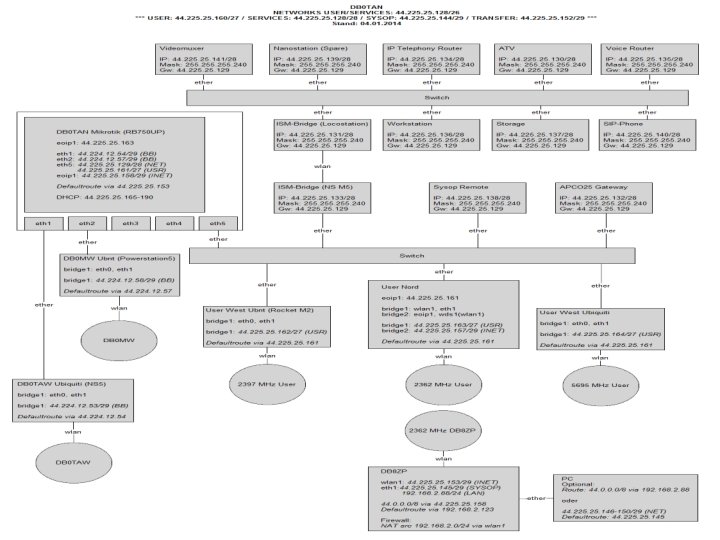

Blockschaltbild DB 0 TAN Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 9
TCP/IP-Protokoll • TCP/IP-Protokoll ermöglicht Umsetzung aller aus dem Internet bekannten Verfahren / Datenübertragungen, z. B. : -Telnet (z. B. Packet Radio, APRS oder Win. Link) -HTTP(S) -E-Mail (POP 3) -Webcams -Wetterstationen -Remote-Transceiver -Echo. Link -D-STAR / DMR -D-ATV -Vo. Ip Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 -SDR -Videotelefonie -Übertragung großer Dateien -Chat/Converse -…. 11

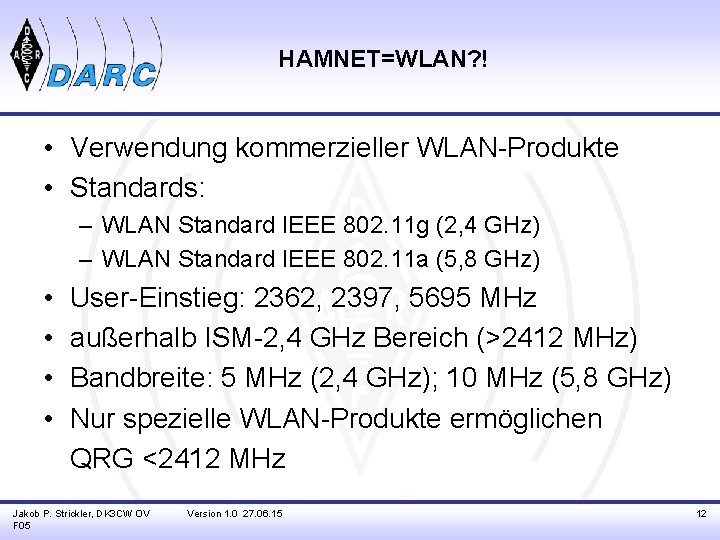

HAMNET=WLAN? ! • Verwendung kommerzieller WLAN-Produkte • Standards: – WLAN Standard IEEE 802. 11 g (2, 4 GHz) – WLAN Standard IEEE 802. 11 a (5, 8 GHz) • • User-Einstieg: 2362, 2397, 5695 MHz außerhalb ISM-2, 4 GHz Bereich (>2412 MHz) Bandbreite: 5 MHz (2, 4 GHz); 10 MHz (5, 8 GHz) Nur spezielle WLAN-Produkte ermöglichen QRG <2412 MHz Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 12
Einsatz im Notfunk - Hardware • • Einsatzbereite Produktlösungen Geringes Gewicht und Größe der Einheiten Gehäuseeinheit = z. B. Router + Sektorantenne Geringe Stromaufnahme POE bei <100 m Kabel Schutzanforderungen (ESD, Wasser, etc. ) Möglichkeit: Autarke Stromversorgung über regenerative Energien / Akku (12 V POE) Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 13
Hardware Beispiele Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 14
Einsatz im Notfunk - Software • Einfache graphische Benutzeroberfläche der Client-Router-Konfiguration • Verwendung nahezu jeder Internet-kompatiblen Software • Übertragung hoher Datenmengen Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 15
Beispiele Notfunk • • • Win. Link RMS-Anbindung über HAMNET APRS Übertragung Packet Radio via Telnet Echo. Link als bewährtes Konzept ohne Internet! Vo. Ip (Leitstellentechnologie) für Vollduplex Überwachung größerer Ereignisse: D-ATV via HAMNET oder IP-Webcams (via 2 nd LAN-Port) • Bewährte Konzepte wie D-RATS via HAMNET • Luftraumüberwachung (ADSB-Transponder) Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 16
Radio-only RMS PACTOR Andere (Hybrid)ROWN-RMS ODER HF PACTOR Empfänger Internet KEIN INTERNET ↓ Portable „Feld“-RMS (Radio-only) KEIN INTERNET ↓ ODER VHF/UHF ODER Packet Radio RMS HAMNET HF Notfunk Station A Jakob P. Strickler, DK 3 CW OV F 05 ODER CMS Internet KEIN INTERNET ↓ HF MPS (Hybrid)ROWN-RMS Notfunk Station B Version 1. 0 27. 06. 15 Notfunk Station C 17
Echo. Link Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 18
Notfunk HAMNET bei DL 0 NOT/ DB 0 ZAV • http: //www. amateurfunkwiki. de/index. php/DB 0 ZAV • http: //qrz. com/db/dl 0 not • http: //www. dl 1 zav. de Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 19
Vor-/Nachteile • Vorteile: – Hohe Datenraten – Dynamisches Routing – TCP/IP-Universell! -- geringe Stromaufnahme -- Gehäuseeinheit mit POE • Nachteile: – – Benötigtet direkte Sichtverbindung Genaue Antennenausrichtung (ungünstig für mobil) Geringere Distanzen als Packet Radio zuvor Große Infrastruktur-Abhängigkeit Jakob P. Strickler, DK 3 CW OV F 05 Version 1. 0 27. 06. 15 20
Vielen Dank für die Aufmerksamkeit Noch Fragen? DK 3 CW@winlink. org Jakob P. Strickler, DK 3 CW OV F 05 (Frankfurt) Version 1. 0 27. 06. 15 21
