FPGA sejarah

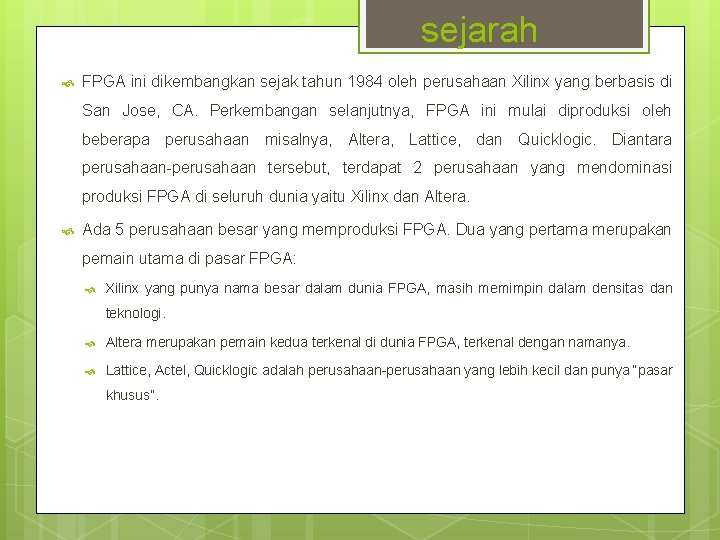

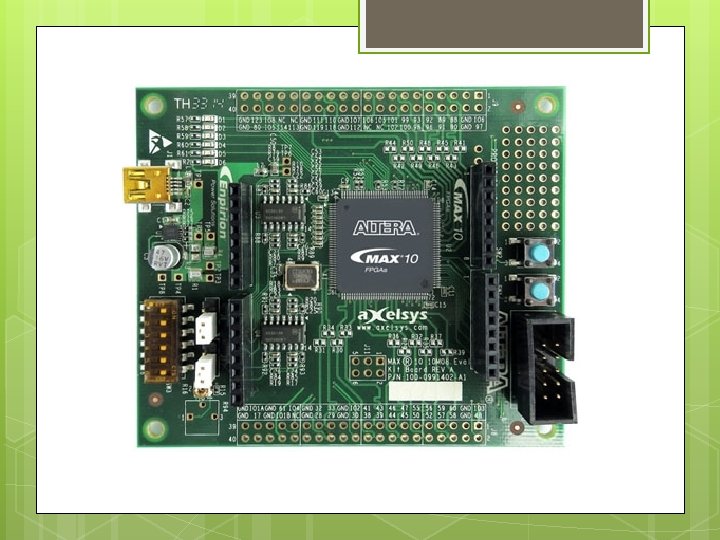

sejarah FPGA ini dikembangkan sejak tahun 1984 oleh perusahaan Xilinx yang berbasis di San Jose, CA. Perkembangan selanjutnya, FPGA ini mulai diproduksi oleh beberapa perusahaan misalnya, Altera, Lattice, dan Quicklogic. Diantara perusahaan-perusahaan tersebut, terdapat 2 perusahaan yang mendominasi produksi FPGA di seluruh dunia yaitu Xilinx dan Altera. Ada 5 perusahaan besar yang memproduksi FPGA. Dua yang pertama merupakan pemain utama di pasar FPGA: Xilinx yang punya nama besar dalam dunia FPGA, masih memimpin dalam densitas dan teknologi. Altera merupakan pemain kedua terkenal di dunia FPGA, terkenal dengan namanya. Lattice, Actel, Quicklogic adalah perusahaan-perusahaan yang lebih kecil dan punya “pasar khusus”.

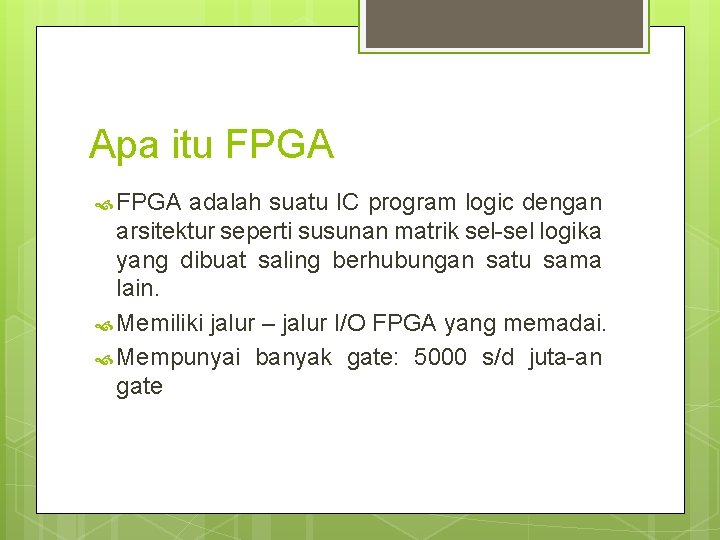

Apa itu FPGA adalah suatu IC program logic dengan arsitektur seperti susunan matrik sel-sel logika yang dibuat saling berhubungan satu sama lain. Memiliki jalur – jalur I/O FPGA yang memadai. Mempunyai banyak gate: 5000 s/d juta-an gate

Programmable User dapat memakai IC digital secara berulang-ulang untuk menyesuaikan program yang akan didownload ke dalam FPGA. Volatile Jika listrik mati maka secara otomatis fungsi FPGA akan hilang, artinya data yang telah diproses dan didownload akan hilang semuanya.

Mengapa menggunakan FPGA Memiliki kemampuan untuk menangani beban komputasi yang begitu berat. Menghilangkan tugas-tugas intensif dari Digital Signal Processing. Kustomisasi arsitektur agar sesuai dengan algoritma ideal. Mengurangi biaya sistem. Efisiensi biaya.

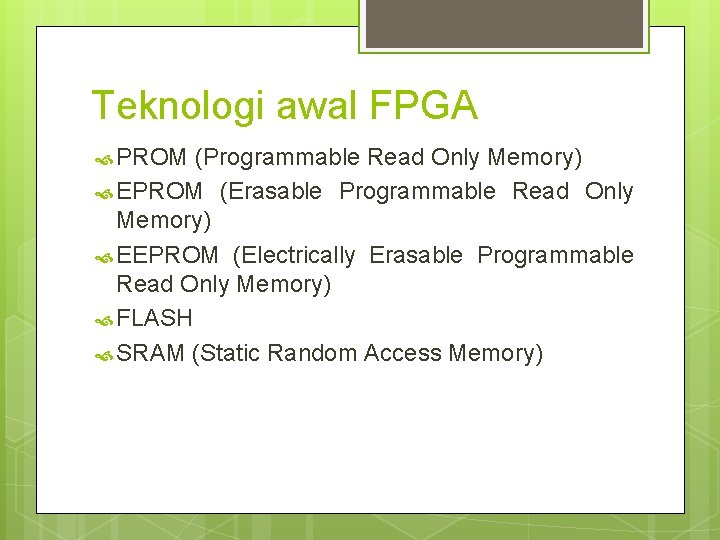

Teknologi awal FPGA PROM (Programmable Read Only Memory) EPROM (Erasable Programmable Read Only Memory) EEPROM (Electrically Erasable Programmable Read Only Memory) FLASH SRAM (Static Random Access Memory)

Teknologi yang Berhubungan dengan FPGA Transistor, IC (Integrated Circuit), SRAM (Static Random Access Memory), DRAM (Dynamic Random Access Memory), SPLD (Simple Programmable Logic Devices), CPLD (Complex Programmable logic Devices), ASIC

Programmable Logic Device (PLD) PLD adalah chip general-purpose yang digunakan untuk mengimplementasikan rangkaian logika (kombinasional). PLD merupakan komponen elektronik yang dapat digunakan untuk membangun rangkaian digital sesuai dengan keinginan perancang. PLD menghubungkan beberapa gerbang logika yang diatur oleh perancang hardware.

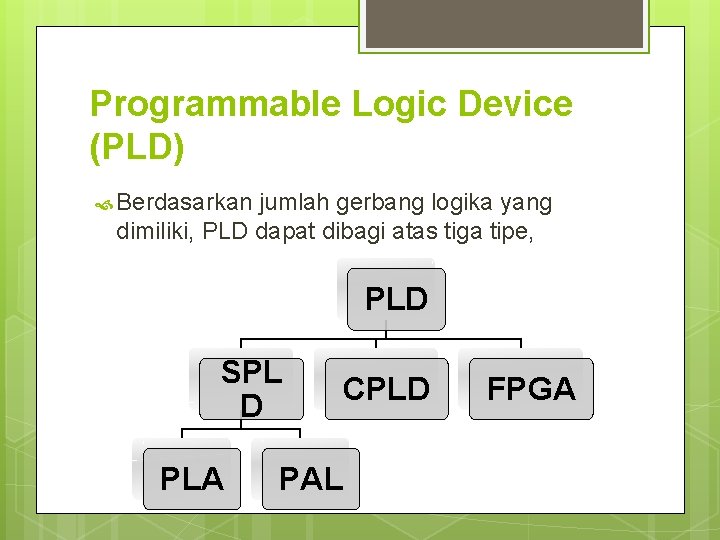

Programmable Logic Device (PLD) Berdasarkan jumlah gerbang logika yang dimiliki, PLD dapat dibagi atas tiga tipe, PLD SPL D PLA CPLD PAL FPGA

Simple Programmable Logic Devices (SPLD) SPLD merupakan alat dengan gerbang AND yang dihubungkan dengan gerbang OR atau gerbang lain yang sejenis. Gerbang-gerbang ini dapat diatur sedemikian rupa oleh pemakai. SPLD dapat diprogram dengan fusible link, antifuse, EPROM, EEPROM, atau flash.

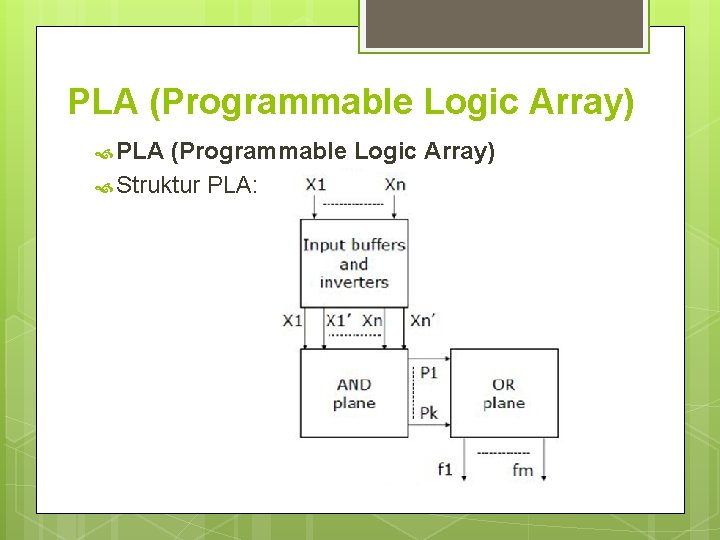

PLA (Programmable Logic Array) Struktur PLA:

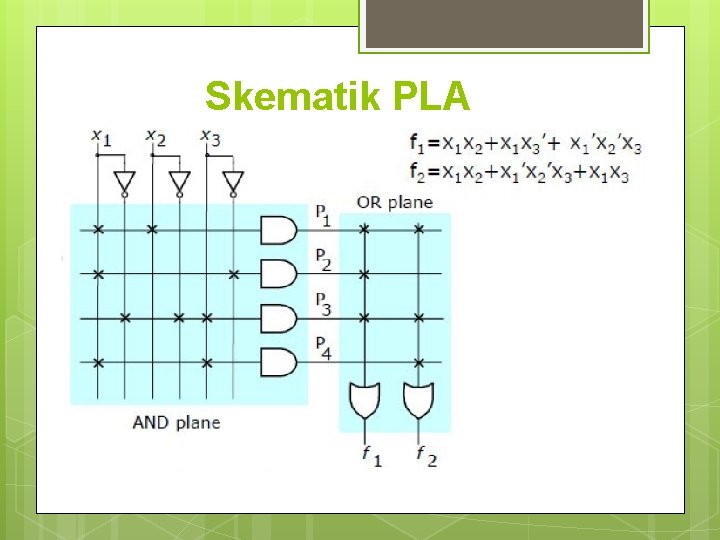

Skematik PLA

Programmable Array Logic (PAL) Di PLA, plane AND dan OR keduanya programmable. Programmable Array Logic (PAL), lebih sederhana: Plane OR tetap. PAL lebih mudah untuk dimanufaktur dan dapat beroperasi lebih cepat daripada PLA. Struktur ini paling banyak digunakan di aplikasi yang menggunakan programmable device sederhana.

Skematik PAL

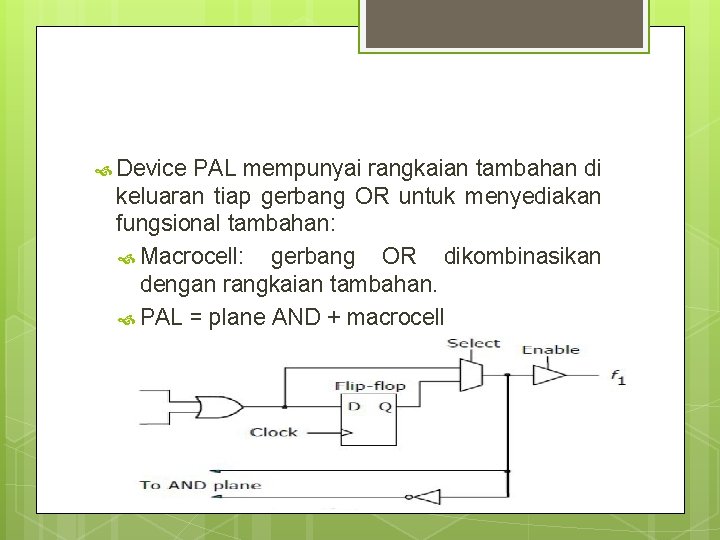

Device PAL mempunyai rangkaian tambahan di keluaran tiap gerbang OR untuk menyediakan fungsional tambahan: Macrocell: gerbang OR dikombinasikan dengan rangkaian tambahan. PAL = plane AND + macrocell

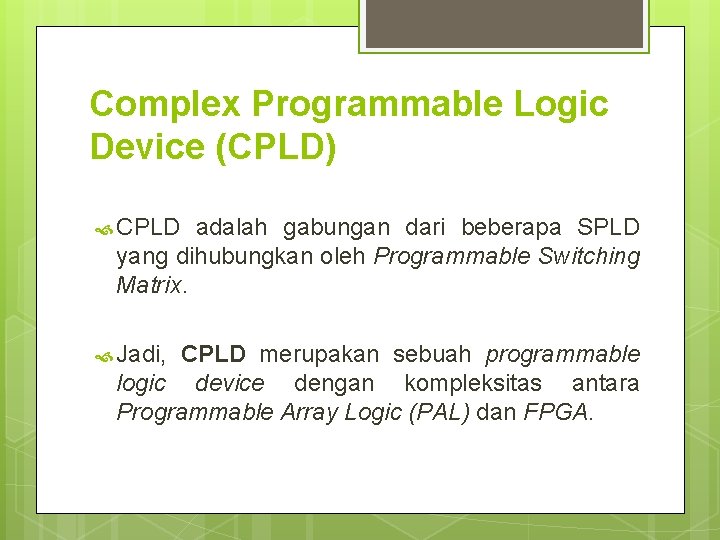

Complex Programmable Logic Device (CPLD) CPLD adalah gabungan dari beberapa SPLD yang dihubungkan oleh Programmable Switching Matrix. Jadi, CPLD merupakan sebuah programmable logic device dengan kompleksitas antara Programmable Array Logic (PAL) dan FPGA.

Karakteristik CPLD memiliki sifat non-volatile yang diadopsi dari PAL. Memiliki banyak gerbang yang diadopsi dari FPGA, meskipun gerbang PAL tidak sebanyak FPGA. Jumlah gerbang yang terdapat pada IC CPLD berkisar antara ribuan sampai ratusan ribu gerbang logika.

Arsitektur CPLD

Logic Block memiliki macrocell yang terdiri dari sebuah SPLD dan sebuah flip-flop. I/O Block merupakan bagian pada CPLD yang digunakan sebagai interface data yang akan masuk dan keluar pada CPLD. Programmable Interconnect digunakan sebagai penghubung antar macrocell atau antara macrocell dengan I/O Block.

Application-Specific Integrated Circuit (ASIC) ASIC adalah IC yang hanya digunakan pada keperluan tertentu , kompleksitas IC ini cukup tinggi jadi tidak muat pada CPLD.

Field Programmable Gate Array (FPGA) Untuk mengimplementasikan rangkaian yang lebih besar lagi, digunakan tipe IC yang dapat mempunyai kapasitas logika yang lebih besar: Field Programmable Gate Array (FPGA) Tidak berisi blok AND dan OR. Tapi, berisi array blok logika dan jalur interkoneksi antar blok. Jalur interkoneksi disusun sebagai kanal routing secara horisontal dan vertikal yang berisi programmable switch. Dapat mengimplementasikan fungsi logika dengan jumlah gerbang ekivalen jutaan.

Field Programmable Gate Array (FPGA) Terdiri dari: Configurable Logic Blocks (CLB). Input/Output Blocks (IOB). Programmable Switch Matrix (PSM)

Configurable Logic Blocks (CLB) CLB merupakan blok untuk membangun komponen-komponen combinational/sequential. Untuk dapat membentuk CLB dibutuhkan truth table dalam membangun jalur logika.

Input/Output Blocks (IOB) IOB merupakan blok yang digunakan untuk mengirimkan sinyal keluar dari chip dan sekaligus membaca sinyal yang masuk ke dalam chip.

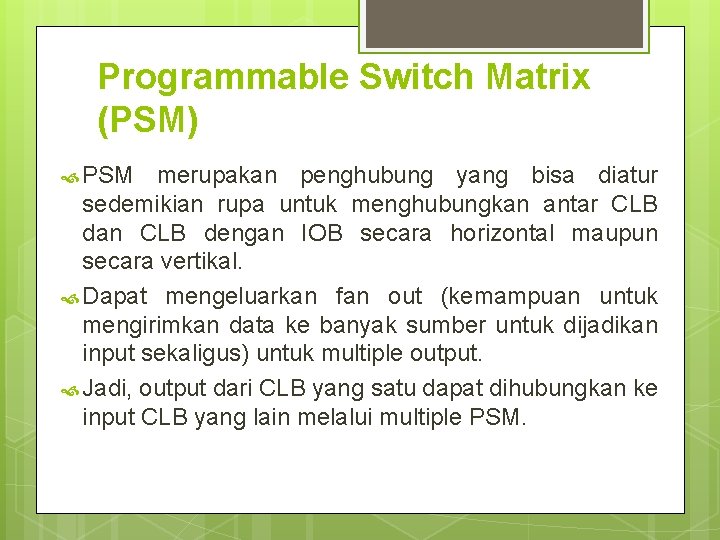

Programmable Switch Matrix (PSM) PSM merupakan penghubung yang bisa diatur sedemikian rupa untuk menghubungkan antar CLB dan CLB dengan IOB secara horizontal maupun secara vertikal. Dapat mengeluarkan fan out (kemampuan untuk mengirimkan data ke banyak sumber untuk dijadikan input sekaligus) untuk multiple output. Jadi, output dari CLB yang satu dapat dihubungkan ke input CLB yang lain melalui multiple PSM.

Proses Pemrograman pada FPGA

Design Entry Text Entry menggunakan VHDL (Verylog Hardware Definition Language) Schematic Entry

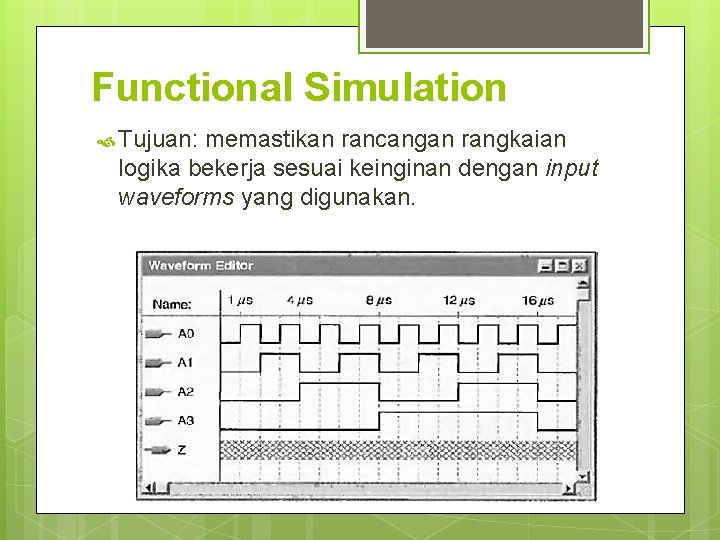

Functional Simulation Tujuan: memastikan rancangan rangkaian logika bekerja sesuai keinginan dengan input waveforms yang digunakan.

Optimasi Synthesis rangkaian logika dalam penggunaan gerbang. Menghasilkan netlist yang merupakan daftar connection yang mendeskripsikan komponen dan keterhubungan komponen tersebut. Implementation • Meliputi: mapping, placing, and routing rancangan sehingga dapat diimplementasikan ke IC FPGA sesuai arsitektur dan konfigurasi pin IC FPGA tersebut.

Timing Simulation Verifikasi rangkaian apakah sudah bekerja pada frekuensi yang diinginkan dan tidak ada propagation delay.

Device Programming Membuat bitstream yang merepresentasikan rancangan akhir dan akan dikirim ke target device.

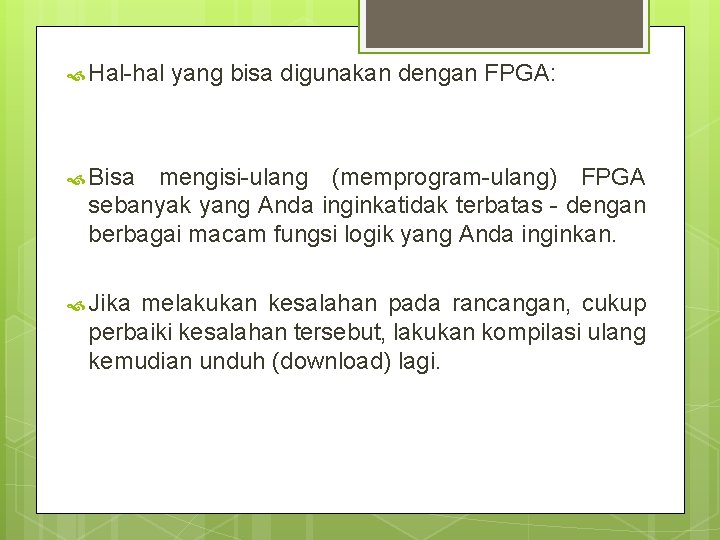

Hal-hal yang bisa digunakan dengan FPGA: Bisa mengisi-ulang (memprogram-ulang) FPGA sebanyak yang Anda inginkatidak terbatas - dengan berbagai macam fungsi logik yang Anda inginkan. Jika melakukan kesalahan pada rancangan, cukup perbaiki kesalahan tersebut, lakukan kompilasi ulang kemudian unduh (download) lagi.

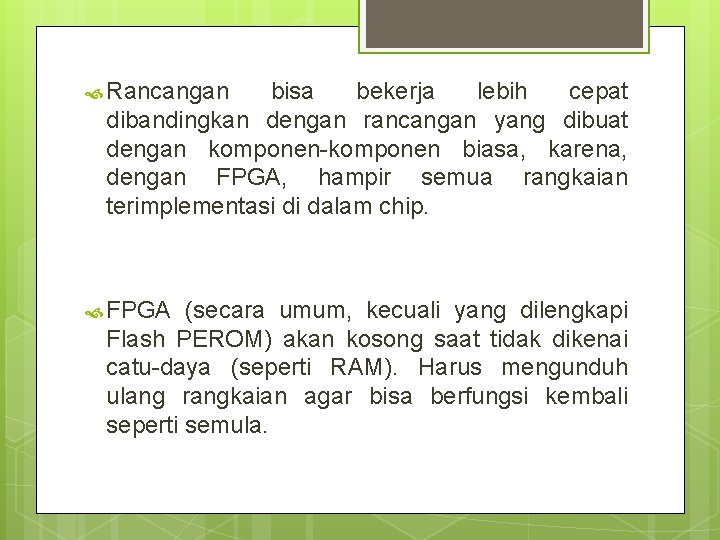

Rancangan bisa bekerja lebih cepat dibandingkan dengan rancangan yang dibuat dengan komponen-komponen biasa, karena, dengan FPGA, hampir semua rangkaian terimplementasi di dalam chip. FPGA (secara umum, kecuali yang dilengkapi Flash PEROM) akan kosong saat tidak dikenai catu-daya (seperti RAM). Harus mengunduh ulang rangkaian agar bisa berfungsi kembali seperti semula.
