FOURIER TRANSFORMS AND FREQUENCYDOMAIN PROCESSING PENDAHULUAN Proses image
- Slides: 19
FOURIER TRANSFORMS AND FREQUENCY-DOMAIN PROCESSING
PENDAHULUAN • Proses image enhancement berbasis transformasi citra dilakukan dengan: 1. mentransformasi citra asal ke dalam domain yang sesuai bagi proses enhancement 2. melakukan proses enhancement pada domain tersebut 3. mengembalikan citra ke dalam domain spasial untuk ditampilkan/diproses lebih lanjut • Salah satu metode transformasi yang paling populer dalam aplikasi pengolahan citra digital adalah Fast Fourier Transform (FFT). • Transformasi ini memindahkan informasi citra dari domain spasial ke dalam domain frekuensi, yaitu dengan Merepresentasikan citra spasial sebagai suatu penjumlahan eksponensial kompleks dari beragam frekuensi, magnituda, dan fasa.
Contoh perintah untuk melakukan highpass filtering • Sebagaimana pada proses pengolahan sinyal satu dimensi, high-pass filter dua dimensi akan melewatkan komponen citra frekuensi tinggi dan meredam komponen citra frekuensi rendah.

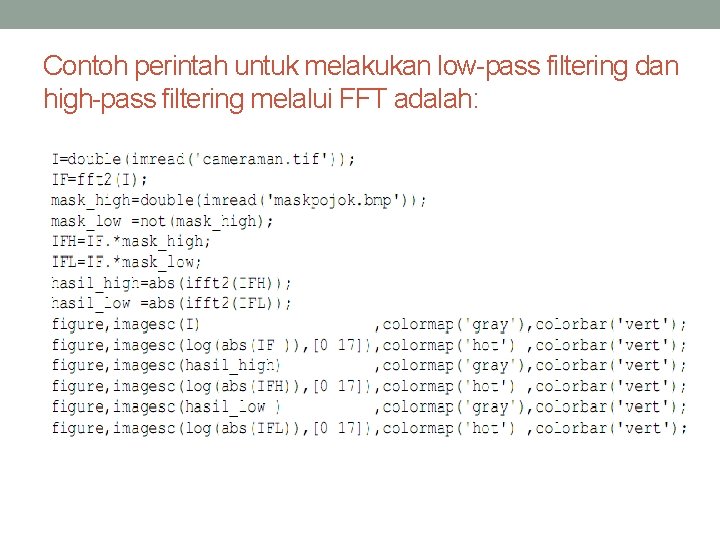

Contoh perintah untuk melakukan low-pass filtering dan high-pass filtering melalui FFT adalah:

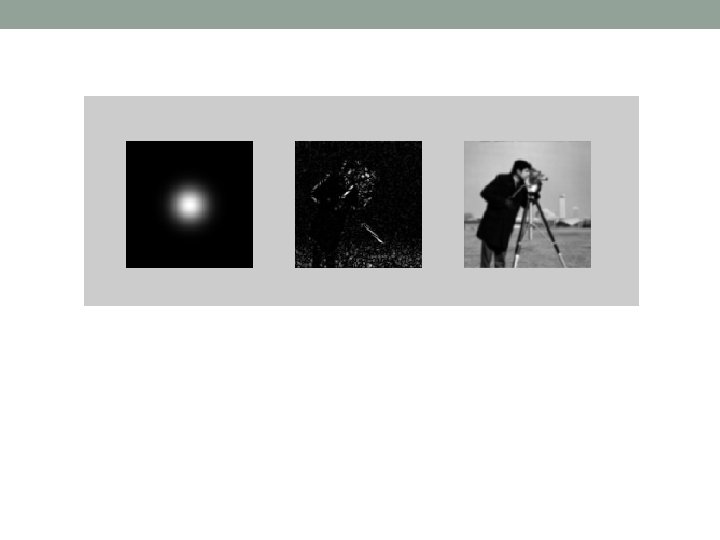

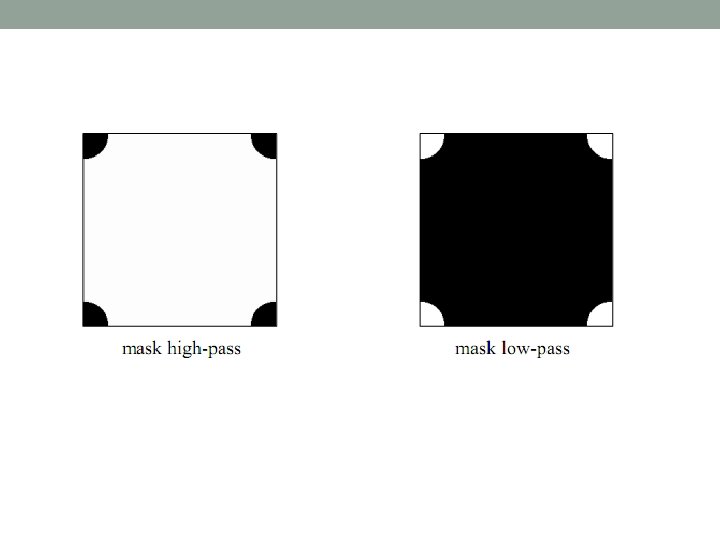

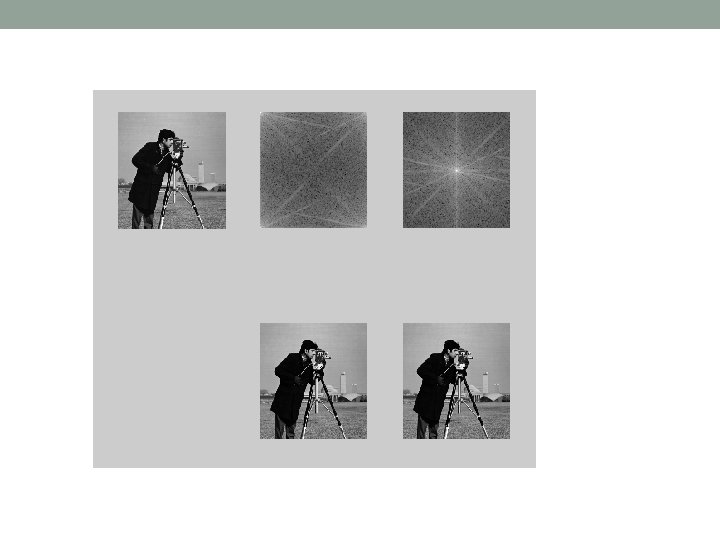

• Pada contoh program tersebut, proses filtering dilakukan melalui masking terhadap komponen frekuensi yang ditentukan. • Agar tercipta karakteristik high-pass filter, maka komponen frekuensi rendah (koefisien frekuensi yang berada pada bagian pojok dari citra hasil FFT) di-masking menggunakan nilai 0. • Demikian pula sebaliknya untuk memunculkan sifat lowpass filter, komponen frekuensi tinggi (koefisien frekuensi yang berada pada bagian tengah dari citra hasil FFT) dibuat menjadi 0 melalui perkalian dengan mask low-pass.

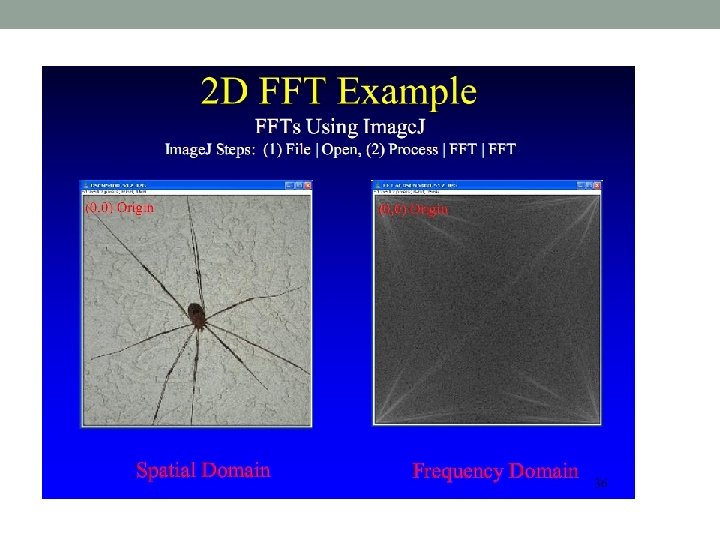

Fast Fourier Transform • Peningkatan kualitas citra berbasis frekuensi. • Satu cara mengurangi waktu komputasi adalah mentransformasi citra dan kernel ke dalam ranah frekuensi dengan menggunakan Transformasi Fourier. • Proses perubahan fungsi dari ranah spasial ke ranah frekuensi dilakukan melalui Transformasi Fourier. • Sedangkan perubahan fungsi dari ranah frekuensi ke ranah spasial dilakukan melalui Transformasi Fourier Balikan (invers).

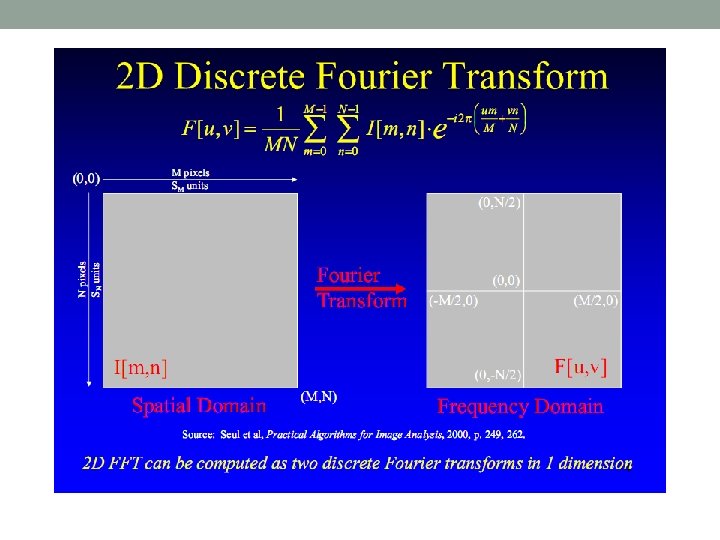

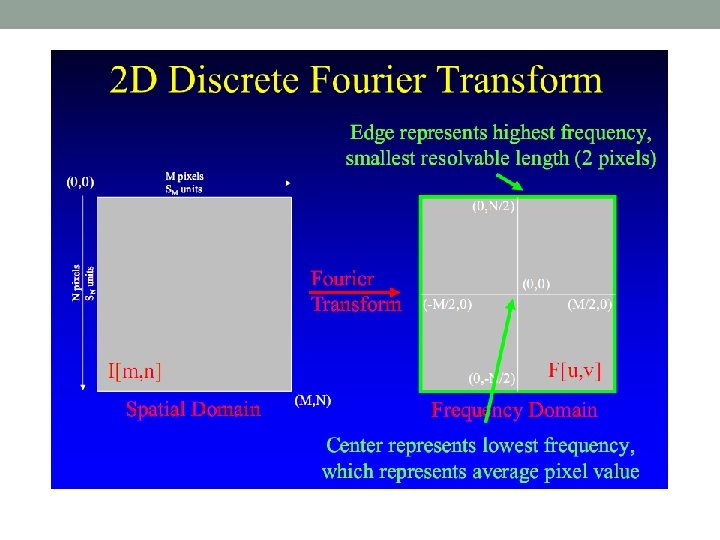

The centred discrete Fourier transform
