Found Four Co. , Ltd. 기초 교육 자료 Found Four Co. , Ltd.

순 1 서 ROBOT vs MANUAL 구성 & 제원 3 2 납 SETTING &

4. TIP SETTING & 부위 명칭 TEFLON TUBE solder nozzle 에서 이송 된 실납이

8 -1. PROGRAM 작성법 TIP 위치 Enter 작업 위치 STEP 1 : INP 1

8 -2. AUTO TEMP. CHECK TIP 위치 Enter STEP 1 : INP 1 1

10. ERROR MESSAGE 요약 Found Four Co. , Ltd.

Found Four Co. , Ltd. 분해 조립법 Found Four Co. , Ltd.

목차 1 SOLDERING ROBOT 납땜 조건의 이해 2 Pb-FREE SOLDERING시 문제점과 원인 Found Four

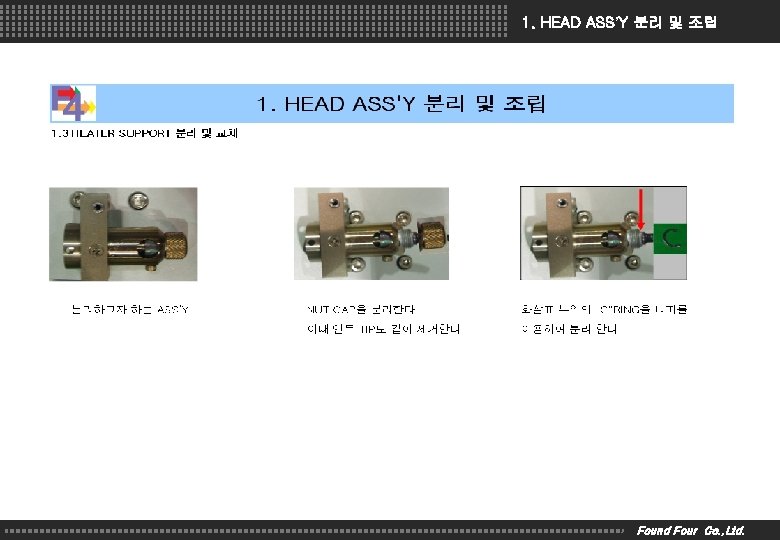

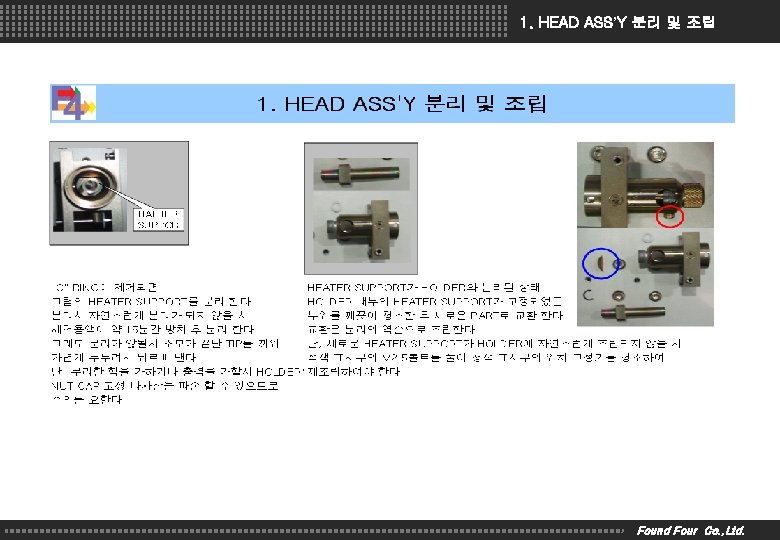

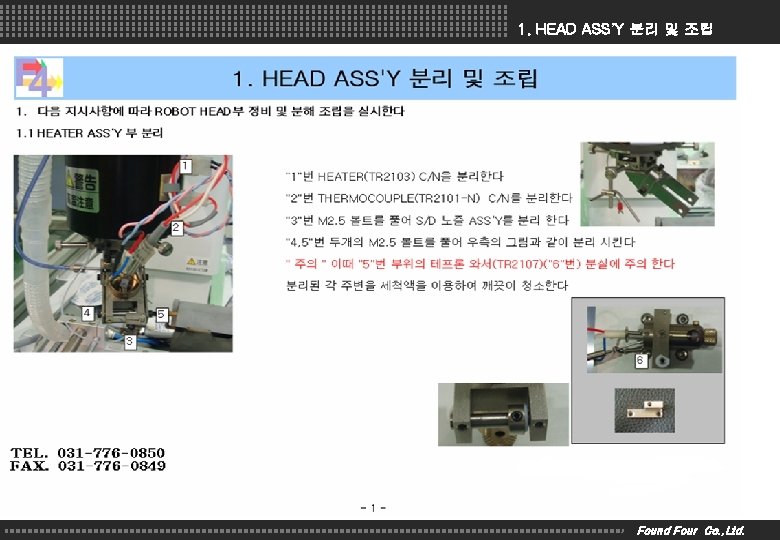

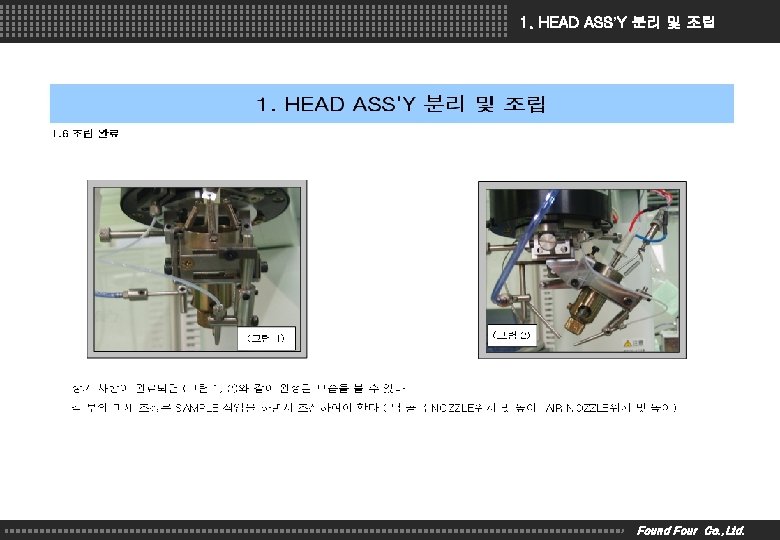

1. HEAD ASS’Y 분리 및 조립 Found Four Co. , Ltd.

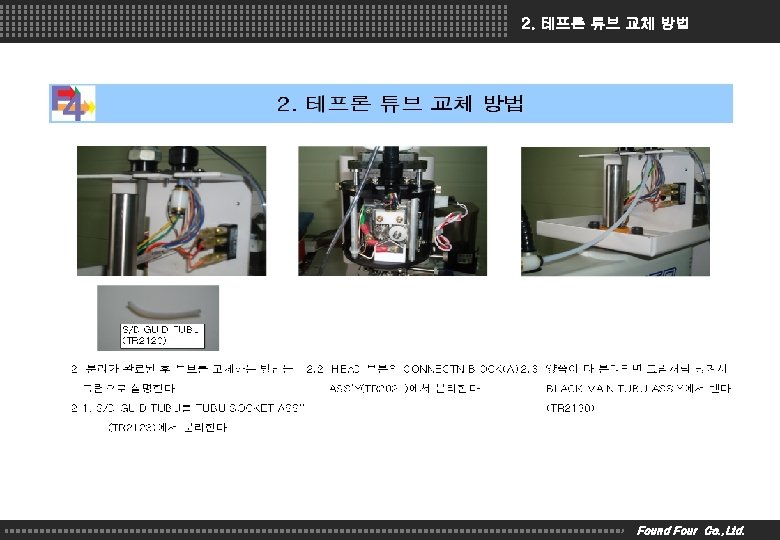

Found Four Co. , Ltd. 감사합니다. Found Four Co. , Ltd.

Slides: 36

Download presentation

Found Four Co. , Ltd. 기초 교육 자료 Found Four Co. , Ltd.

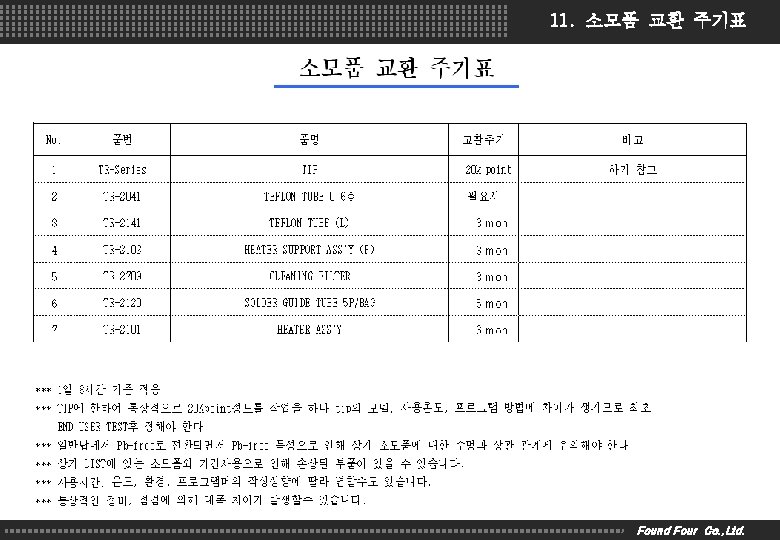

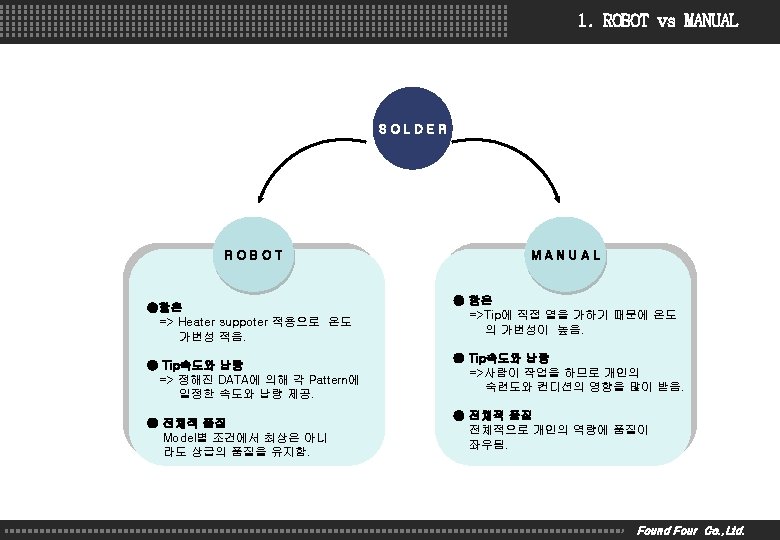

순 1 서 ROBOT vs MANUAL 구성 & 제원 3 2 납 SETTING & 각부 명칭 TIP SETTING & 부위 명칭 5 7 9 11 4 TIP 교체법 TEACHING BOX 설명 6 PROGRAM 작성법 8 ERROR MESSAGE 요약 10 CONTROLL BOX 설명 장비 정기 점검표 소모품 교환 주기표 각종 테이블 값 12 Found Four Co. , Ltd.

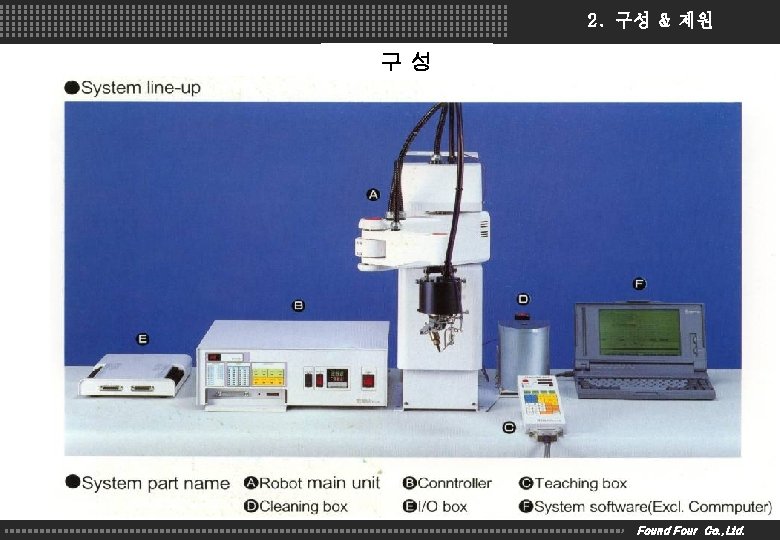

2. 구성 & 제원 구성 Found Four Co. , Ltd.

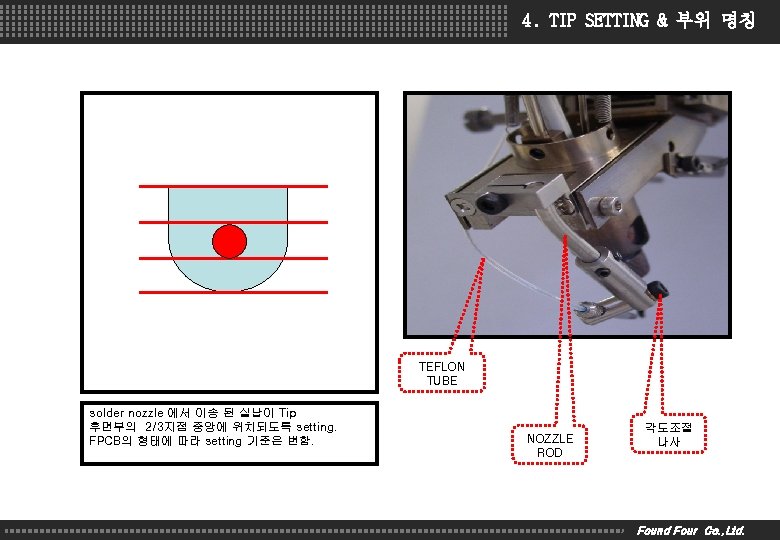

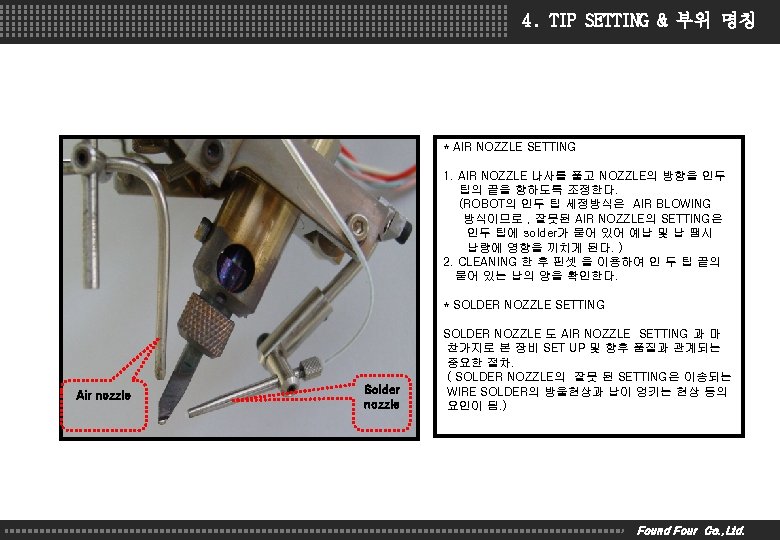

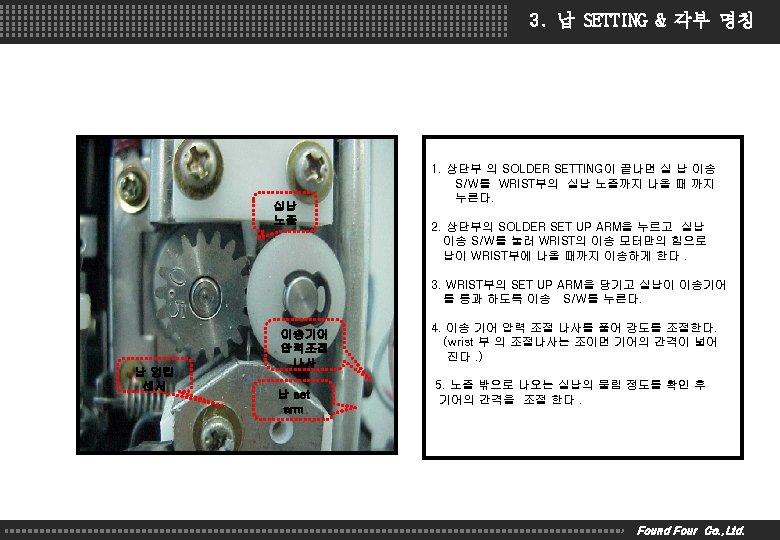

4. TIP SETTING & 부위 명칭 TEFLON TUBE solder nozzle 에서 이송 된 실납이 Tip 후면부의 2/3지점 중앙에 위치되도록 setting. FPCB의 형태에 따라 setting 기준은 변함. NOZZLE ROD 각도조절 나사 Found Four Co. , Ltd.

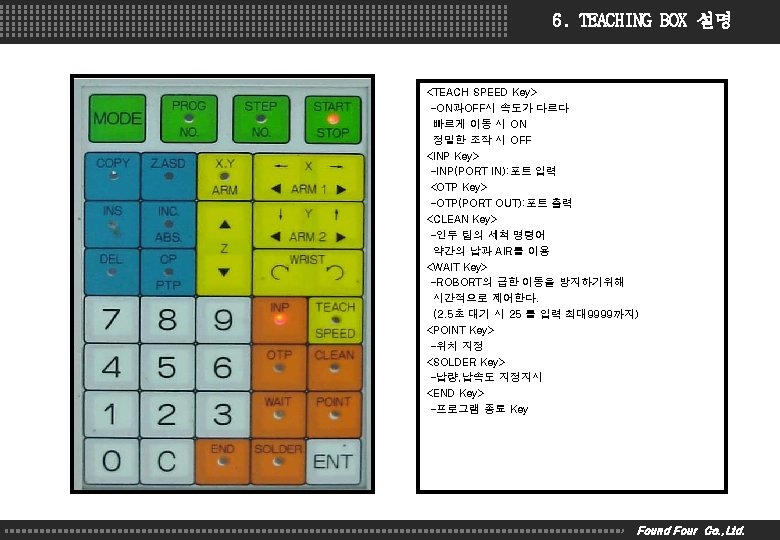

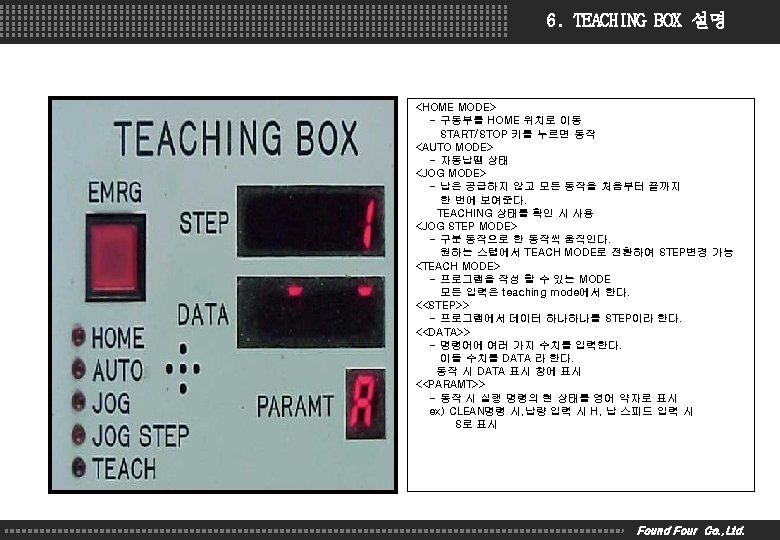

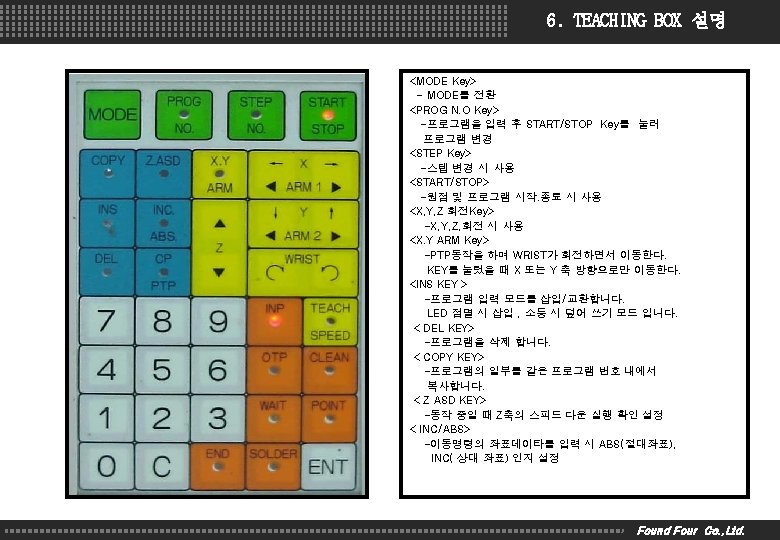

8 -1. PROGRAM 작성법 TIP 위치 Enter 작업 위치 STEP 1 : INP 1 1 STEP 2 : CLEAN 250 STEP 3 : POINT 29 STEP 4 : INP 2 1 STEP 3 : POINT 29 STEP 4 : INP 3 1 왼쪽 jig일떄 오른쪽 jig일떄 STEP STEP 15 17 18 19 20 21 : : : POINT 29 OTP 1 1 WAIT 2 OTP 1 0 END 왼쪽 jig일떄 STEP 5 : POINT 25 STEP 6 : SOLDER 50 15 0 0 STEP 7 : POINT 10 STEP 8 : SOLDER 30 15 0 0 ( CP ON ) STEP 10 : POINT 20 STEP 9 : POINT , SOLDER 30 15 ( CP OFF ) STEP 11 : POINT 25 STEP 12 : SOLDER 50 15 0 0 STEP 13 : POINT 10 STEP 14 : SOLDER 30 15 0 0 ( CP ON ) STEP STEP 17 18 19 20 21 : : : POINT 29 OTP 2 1 WAIT 2 OTP 2 0 END 오른쪽 jig일떄 STEP 16 : POINT 20 STEP 15 : POINT , SOLDER 30 15 ( CP OFF ) Found Four Co. , Ltd.

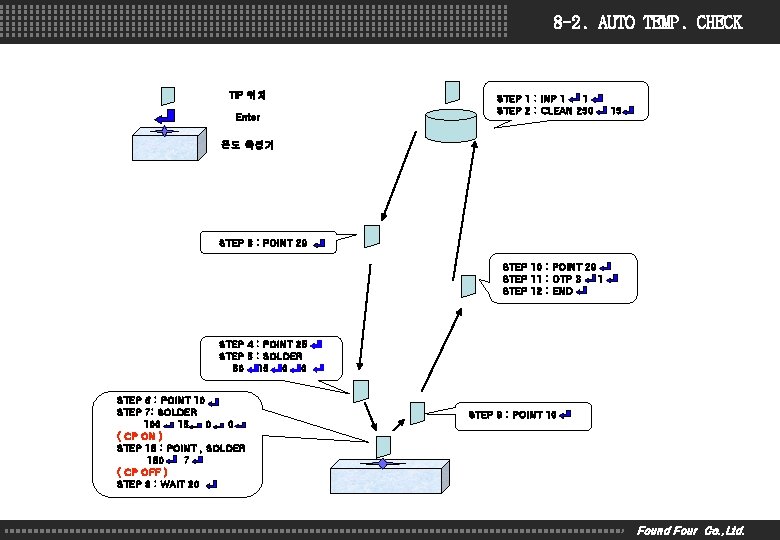

8 -2. AUTO TEMP. CHECK TIP 위치 Enter STEP 1 : INP 1 1 STEP 2 : CLEAN 250 15 온도 측정기 STEP 3 : POINT 29 STEP 10 : POINT 29 STEP 11 : OTP 3 1 STEP 12 : END STEP 4 : POINT 25 STEP 5 : SOLDER 50 15 0 0 STEP 6 : POINT 10 STEP 7: SOLDER 100 15 0 0 ( CP ON ) STEP 15 : POINT , SOLDER 150 7 ( CP OFF ) STEP 8 : WAIT 20 STEP 9 : POINT 10 Found Four Co. , Ltd.
