FOTOVOLTAIKA - PRO A PROTI Požární ochrana Fotovoltaické elektrárny plk. Ing. Zdeněk Hošek Ministerstvo vnitra - generální ředitelství Hasičského záchranného sboru ČR
Obnovitelné zdroje FOTOVOLTAIKA - PRO A PROTI Legislativní rámec OSN a EU 1. Kjótský protokol (ratifikace listopad 2004) o snížení emisí skleníkových plynů o 8% v roce 2008 až 2012 (v porovnání s rokem 1990) 2. Bílá kniha o energetické politice EU COM (95) 682 o OZ jako nástroj ke snížení energetické závislosti EU o OZ jako prostředek ke zvýšení ochrany ŽP 3. Směrnice EP a R 2009/28/ES, o podpoře využívání energie z obnovitelných zdrojů a o změně a následném zrušení směrnic 2001/77/ES a 2003/30/ES o stanoví společný rámec pro podporu energie z OZ o stanoví závazné národní podíly výroby energie z OZ o stanoví cíl EU v podílu výroby elektřiny z OZ v roce 2020 na 20 % (Česká republika má stanovenou kvótu na 13 %) plk. Ing. Zdeněk Hošek
Obnovitelné zdroje energie FOTOVOLTAIKA - PRO A PROTI Legislativní rámec ČR OZ EZ SZ PO • Zákon č. 180/2005 Sb. • Zákon č. 458/2000 Sb. • Zákon č. 183/2006 Sb. • Zákon č. 133/1985 Sb. plk. Ing. Zdeněk Hošek
Obnovitelné zdroje energie FOTOVOLTAIKA - PRO A PROTI Legislativní rámec ČR z oblasti PO 6. Zákon č. 133/1985 Sb. , o požární ochraně, ve znění pozdějších předpisů o § 31 odst. 1 písm. b) a c) - výkon SPD - dotčené orgány o § 32 - § 35 - vymezení výkonu SPD - dotčenost 7. Vyhláška č. 23/2008 Sb. , o technických podmínkách požární ochrany staveb o § 12 a Příloha 3 bod 5. - stavba a nástupní plocha pro požární techniku se navrhuje 4 m od hranice ochranného pásma takovým způsobem, který umožňuje příjezd a provedení zásahu mimo ochranné pásmo plk. Ing. Zdeněk Hošek
FOTOVOLTAIKA - PRO A PROTI Fotovoltaické systémy v ČR plk. Ing. Zdeněk Hošek
FOTOVOLTAIKA - PRO A PROTI Fotovoltaické systémy v ČR Mapa velkých fotovoltaických systémů instalovaných na území České republiky do konce září 2008 plk. Ing. Zdeněk Hošek

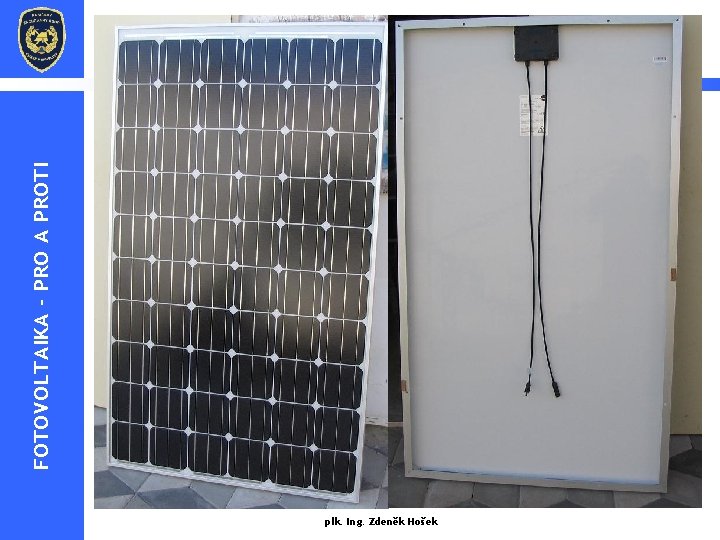

FOTOVOLTAIKA - PRO A PROTI Fotovoltaické panely se skládají ze základních jednotek - solárních článků (velkoplošných diod alespoň s jedním PN přechodem) o rozměru obvykle 12 x 12 cm, jejichž napětí činí cca 0, 5 V= Standardně jsou používány sestavy pro jmenovité provozní napětí 12 V, 24 V, 48 V či 60 V = Takto vytvořené sestavy článků v sériovém nebo sériovo-paralelním řazení jsou hermeticky uzavřeny ve struktuře krycích materiálů výsledného solárního EVA-ethylen vinyl acetát panelu Tedlar (PVF)-polyvinylfluorid plk. Ing. Zdeněk Hošek
Fotovoltaické panely FOTOVOLTAIKA - PRO A PROTI Monokrystalické (Si) Polykrystalické (Si) Ploché amorfní Minimální požární zatížení p plk. Ing. Zdeněk Hošek
Zapojení střídače (měniče) napětí FOTOVOLTAIKA - PRO A PROTI Centralizované – pro velké instalace od 10 k. Wp plk. Ing. Zdeněk Hošek
Zapojení střídače (měniče) napětí FOTOVOLTAIKA - PRO A PROTI Decentralizované – pro malé výkony od 1 k. Wp plk. Ing. Zdeněk Hošek
Druhy fotovoltaických systémů FOTOVOLTAIKA - PRO A PROTI 1. Drobné aplikace 2. Síťové systémy (grid-on) 3. Ostrovní systémy (grid-off) a) s přímým napájením b) systémy s akumulací elektrické energie c) hybridní systémy (kombinace OZ) 4. BIPV - systémy integrované do budov (Building Integrated Photovoltaics) plk. Ing. Zdeněk Hošek
FOTOVOLTAIKA - PRO A PROTI Drobné aplikace Tvoří nejmenší, avšak nezanedbatelný podíl na fotovoltaickém trhu. Jedná se o fotovoltaické články v kalkulačkách nebo také solární nabíječky akumulátorů (mobilní telefony, notebooky, fotoaparáty, MP 3 přehrávače apod. ) plk. Ing. Zdeněk Hošek
FOTOVOLTAIKA - PRO A PROTI Síťové systémy (grid-on) Jsou nejvíce uplatňovány v oblastech s hustou sítí elektrických rozvodů. Jedná se o solární systémy připojené na rozvodnou síť Špičkový výkon síťových systémů připojených k rozvodné síti je v rozmezí jednotek k. Wp až MWp Tyto systémy je možné využívat ve dvou režimech: a) energie pro vlastní spotřebu s možností prodeje přebytků b) energie výlučně na prodej plk. Ing. Zdeněk Hošek
Fotovoltaické systémy síťové 2. nosná konstrukce 5. Elektroměr FOTOVOLTAIKA - PRO A PROTI 1. Solární panel 4. měnič (střídač) plk. Ing. Zdeněk Hošek 3. DC odpojovač 6. monitorovací zařízení

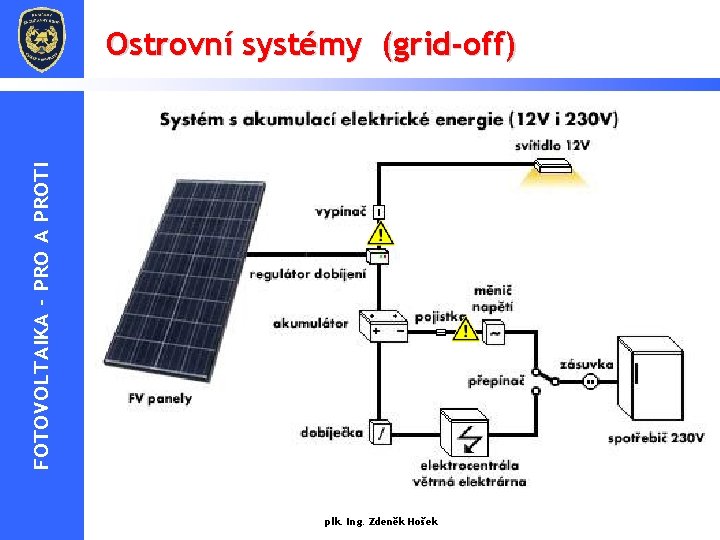

FOTOVOLTAIKA - PRO A PROTI Ostrovní systémy (grid-off) Jedná se o systémy sloužící pro výrobu elektrické energie pro účely zásobování staveb, u kterých není vybudována anebo není možné vybudovat elektrickou přípojku. Ostrovní systémy se dělí na: a) systémy s přímým napájením b) systémy s akumulací elektrické energie 12 V / 24 V / 48 V / 60 V= anebo 230 V~ c) hybridní systémy (s celoročním provozem) plk. Ing. Zdeněk Hošek
BIPV - systémy integrované do budov FOTOVOLTAIKA - PRO A PROTI Jedná se o aplikace fotovoltaiky v obvodových pláštích, stropech či střechách budov (v ČR např. nová scéna ND) plk. Ing. Zdeněk Hošek
Bezpečnost fotovoltaických systémů FOTOVOLTAIKA - PRO A PROTI Nařízení vlády č. 17/2003 Sb. , kterým se stanoví technické požadavky na elektrická zařízení nízkého napětí ČSN 33 2000 -7 -712 Elektrické instalace budov – Část 7 -712: Zařízení jednoúčelová a ve zvláštních objektech – Solární fotovoltaické (PV) napájecí systémy ČSN IEC 755 Všeobecné požadavky proudové chrániče ČSN EN 61215 Fotovoltaické (PV) moduly z krystalického křemíku pro pozemní použití - Posouzení způsobilosti konstrukce a schválení typu ČSN EN 60439 – 1 ed. 2 + Z 1 Rozváděče nn – Část 1: Typově zkoušené a částečně typově zkoušené rozváděče plk. Ing. Zdeněk Hošek

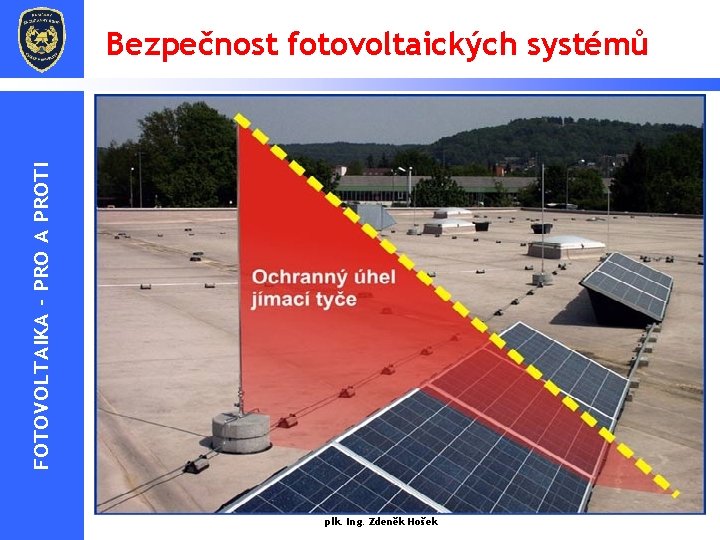

FOTOVOLTAIKA - PRO A PROTI Bezpečnost fotovoltaických systémů § Fotovoltaické zařízení (PV) na straně DC musí být považováno za činné vždy, i když je odpojeno od strany AC § Pro ochranu PV modulů musí být dodrženy pokyny výrobce § PV napájecí vodič musí mít na straně AC hlavního přívodu přístroje pro ochranu proti proudovému přetížení a zkratu § Ochrana proti elektromagnetickému rušení (EMI) v budovách musí být provedena tak, aby plochy smyček vedení byly co nejmenší a minimalizovala se tak napětí indukovaná při úderu blesku plk. Ing. Zdeněk Hošek
FOTOVOLTAIKA - PRO A PROTI Bezpečnost fotovoltaických systémů § PV moduly musí být instalovány tak, aby byl zajištěn odvod tepla při maximálním slunečním osvitu v daném místě. Postup instalace stanovuje výrobce § U PV měniče musí být na straně DC odpojovač § Všechny rozváděče (PV zdroje, PV pole a kompenzační jednotky) musí být označeny štítkem oznamujícím, že části uvnitř rozváděčů mohou být živé ještě po odpojení PV měniče § Pozor - ČSN 73 0848 se nevztahuje na výrobny elektřiny a tepla, přenosové soustavy a distribuční soustavy s licencí (TOTAL STOP a CENTRAL STOP…) plk. Ing. Zdeněk Hošek
FOTOVOLTAIKA - PRO A PROTI Problematika zákona č. 458/2000 Sb. Může být elektrická stanice součástí výrobny elektřiny ? ? ? 20 m OP plk. Ing. Zdeněk Hošek

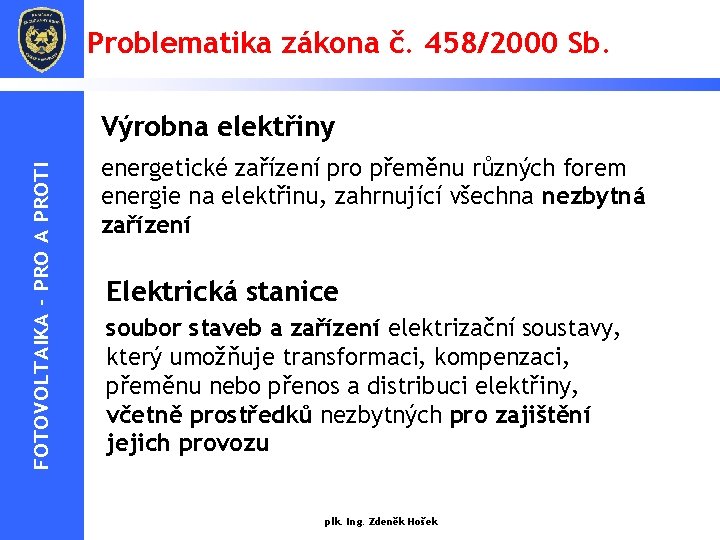

Problematika zákona č. 458/2000 Sb. FOTOVOLTAIKA - PRO A PROTI Výrobna elektřiny energetické zařízení pro přeměnu různých forem energie na elektřinu, zahrnující všechna nezbytná zařízení Elektrická stanice soubor staveb a zařízení elektrizační soustavy, který umožňuje transformaci, kompenzaci, přeměnu nebo přenos a distribuci elektřiny, včetně prostředků nezbytných pro zajištění jejich provozu plk. Ing. Zdeněk Hošek
FOTOVOLTAIKA - PRO A PROTI Problematika zák. č. 183/2006 Sb. , zák. č. 458/2000 Sb. a zák. č. 133/1985 Sb. Podle EZ se jedná o výrobnu elektřiny s ochranným pásmem Menší fotovoltaické systémy jsou považovány podle SZ za technické zařízení stavby bez ohlášení, SP a ÚS 20 m OP 4 m od OP nová stavba plk. Ing. Zdeněk Hošek
Problematika zákona č. 183/2006 Sb. a zákona č. 458/2000 Sb. FOTOVOLTAIKA - PRO A PROTI Technická zařízení stavby (SZ) Menší fotovoltaické systémy na stavbě připojené na síť a rovněž systémy sloužící pro výrobu elektrické energie k zásobování staveb, u kterých není vybudována elektrická přípojka se ve smyslu SZ posuzují jako technická zařízení stavby Ochranné pásmo výrobny elektřiny (EZ) Je vymezeno svislými rovinami vedenými ve vodorovné vzdálenosti 20 m kolmo na oplocení nebo od vnějšího líce obvodového pláště výrobny elektřiny plk. Ing. Zdeněk Hošek
Problematika zákona č. 183/2006 Sb. a zákona č. 458/2000 Sb. FOTOVOLTAIKA - PRO A PROTI Doplnění součásti stavby (stavební zákon) Současné pojetí § 103 odst. 1) písm. b) bod 4. SZ v kontextu s požadavky § 92 (§ 96) umožňuje doplnit stavbu (v tomto případě „energetickou soustavu“ – její část - elektrizační soustavu) o prvek, který je její součástí či příslušenstvím Z hlediska stavebního zákona musí být takové doplnění v souladu s podmínkami rozhodnutí o umístění stavby, případně s územním souhlasem plk. Ing. Zdeněk Hošek
Problematika zákona č. 183/2006 Sb. a zákona č. 458/2000 Sb. FOTOVOLTAIKA - PRO A PROTI Změna dokončené stavby (stavební zákon) Pokud je fotovoltaický systém instalován na stavbu popř. do stavby, jedná se o změnu dokončené stavby – o stavební úpravy dokončené stavby Podle § 81 odst. 3 písm. a) stavebního zákona nevyžadují stavební úpravy rozhodnutí o změně stavby ani územní souhlas plk. Ing. Zdeněk Hošek
Menší fotovoltaické systémy grid-on a gridoff na zastavěném stavebním pozemku FOTOVOLTAIKA - PRO A PROTI Umístění Na pozemcích staveb pro bydlení, lze umístit FVE jako technické zařízení stavby na základě územního rozhodnutí, které lze nahradit územním souhlasem (§ 96 SZ) nebo veřejnoprávní smlouvou Na pozemku stavby rodinné rekreace je možné umístění FVE pouze na základě výjimky z ustanovení § 21 odst. 7 vyhlášky č. 501/2006 Sb. a na základě územního rozhodnutí (nejedná se o technické zařízení stavby) Na pozemku jiné stavby lze FVE umístit jako technické zařízení stavby umístit. Při umisťování se postupuje podle § 76 a násl. stavebního zákona. Územní rozhodnutí je možné nahradit územním souhlasem nebo veřejnoprávní smlouvou plk. Ing. Zdeněk Hošek
Menší fotovoltaické systémy grid-on a gridoff instalované na stavbě FOTOVOLTAIKA - PRO A PROTI Užívání Pokud byl FVS proveden podle § 103 SZ, nevyžaduje jeho užívání oznámení stavebnímu úřadu ani kolaudační souhlas Pokud byl FVS realizován na základě ohlášení stavebnímu úřadu podle § 104 odst. 2 písm. a) SZ popř. na základě stavebního povolení nebo veřejnoprávní smlouvy anebo certifikátu autorizovaného inspektora, vyžaduje jeho užívání oznámení stavebnímu úřadu nebo kolaudační souhlas Podle § 122 odst. 1 stavebního zákona vyžaduje kolaudační souhlas stavba, jejíž vlastnosti nemohou budoucí uživatelé ovlivnit plk. Ing. Zdeněk Hošek
FOTOVOLTAIKA - PRO A PROTI Ambivalentní vlivy FVE plk. Ing. Zdeněk Hošek
plk. Ing. Zdeněk Hošek FOTOVOLTAIKA - PRO A PROTI
