Fototermiczne próżniowe kolektory słoneczne Projprzem-Eko Sp. z o. o. Prezentacja: Wojciech Wójcik Osiedlowa 1; 89 -203 Zamość k/Bydgoszczy Tel. : 052 3840025 Fax. : 052 3840026 Email: peko@projprzemeko. pl www. projprzemeko. pl

l Stała słoneczna l Promieniowanie całkowite w ciągu roku w obszarze Polski: od 900 k. Wh/m 2 do 1200 k. Wh/m 2 średnio przyjmuje się 1000 k. Wh/m 2 (1 MWh/m 2) Projprzem-Eko Sp. z o. o. 1, 368 k. W/m 2 www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Historia rozwoju pozyskania energii słonecznej Bezpośrednie wykorzystywanie energii słonecznej: Ø Suszenie ubrań po praniu; Ø Suszenie zbiorów (trawy, zboża, grzyby itd. . ); Pośrednie wykorzystanie energii słonecznej: Ø Beczka z wodą deszczową na działce; Ø Kolektory płaskie z obiegami wodnymi; Ø Kolektory płaskie z obiegami glikolowymi (o niższej niż woda temperaturze zamarzania); Ø Kolektory próżniowe z rurami jednościanowymi; Ø Kolektory próżniowe z rurami typu termos w technologii „Heat pipe” Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

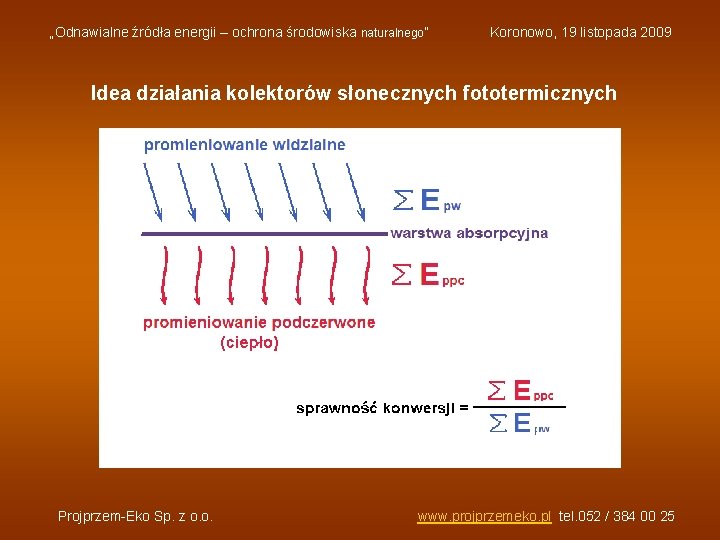

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Idea działania kolektorów słonecznych fototermicznych Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Budowa i działanie kolektora płaskiego Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Budowa i działanie kolektora próżniowego typu „heat pipe” z rurami typu termos Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Efektywność energetyczna Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

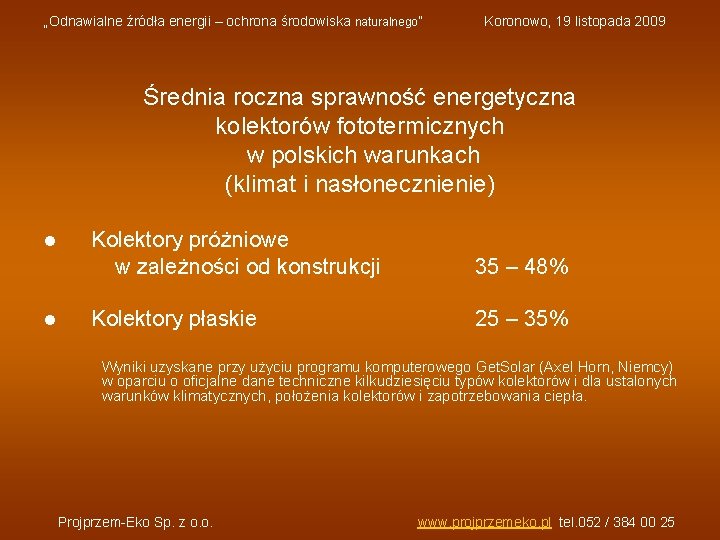

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Średnia roczna sprawność energetyczna kolektorów fototermicznych w polskich warunkach (klimat i nasłonecznienie) l l Kolektory próżniowe w zależności od konstrukcji 35 – 48% Kolektory płaskie 25 – 35% Wyniki uzyskane przy użyciu programu komputerowego Get. Solar (Axel Horn, Niemcy) w oparciu o oficjalne dane techniczne kilkudziesięciu typów kolektorów i dla ustalonych warunków klimatycznych, położenia kolektorów i zapotrzebowania ciepła. Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Różnica w uzyskach cieplnych skumulowanych pomiędzy kolektorami próżniowymi i płaskimi Kolektor próżniowy firmy Thermomax Kolektor płaski firmy Thermodynamic MJ / m 2 styczeń 53 13 4, 08 luty 123 54 2, 28 marzec 223 116 1, 92 kwiecień 310 180 1, 72 maj 387 232 1, 67 czerwiec 393 243 1, 62 lipiec 437 267 1, 64 sierpień 357 223 1, 60 wrzesień 240 143 1, 68 październik 163 84 1, 94 listopad 67 23 2, 91 grudzień 47 10 4, 70 rok 2800 1588 1, 76 Miesiąc Stosunek przekazanej energii: próżniowy / płaski Źródło: Power Smart Technical Services and Research, Canada 1994 Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Efektywność ekonomiczna Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Koszty zainstalowania 1 k. W mocy cieplnej • Kolektory płaskie polskiej produkcji ok. 6, 0 tys. PLN • Kolektory próżniowe Projrzem-Eko ok. 6, 8 tys. PLN • Kolektory próżniowe f. Viessmann Projprzem-Eko Sp. z o. o. ok. 11, 0 tys. PLN www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Czasy zwrotu inwestycji w kolektory słoneczne fototermiczne kolektory próżniowe - 6 do 8 lat przy wspomaganiu przygotowania cwu i w odniesieniu do paliw drogich (energia elektryczna, LPG, gaz ziemny, olej opałowy) kolektory próżniowe - 8 do 10 lat przy wspomaganiu przygotowania cwu i w odniesieniu do paliw tanich (paliwa stałe jak węgiel, drewno opałowe, pelety itp. ) kolektory płaskie - 10 do 13 lat przy wspomaganiu przygotowania cwu w odniesieniu do paliw drogich kolektory płaskie - 13 do 16 lat przy wspomaganiu przygotowania cwu w odniesieniu do paliw tanich Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Oszczędności w paliwie podstawowym przy zastosowaniu kolektorów próżniowych w średnim gospodarstwie domowym W odniesieniu do paliwa przeznaczonego w roku do podgrzewu ciepłej wody użytkowej: Min 60% w całorocznym bilansie Min 90% w okresie letnim W odniesieniu do paliwa przeznaczonego w ciągu roku do podgrzewu cwu i centralnego ogrzewania Min 30% w całorocznym bilansie tylko przy wspomaganiu cwu Min 40% w całorocznym bilansie przy wspomaganiu cwu i dodatkowo centralnego ogrzewania niskotemperaturowego Min 50% przy jednoczesnym wspomaganiu cwu, co niskotemperaturowego i ogrzewania basenowego Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Powody dla których warto stosować kolektory słoneczne l l l Globalne ocieplenie Wyczerpywanie się tradycyjnych źródeł energii Wzrost cen tradycyjnych źródeł energii Ochrona środowiska Najszybciej amortyzujące się źródło gratisowej energii odnawialnej Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Możliwość posadowienia oraz montażu próżniowych kolektorów słonecznych Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Możliwość posadowienia oraz montażu próżniowych kolektorów słonecznych Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Możliwość posadowienia oraz montażu próżniowych kolektorów słonecznych Projprzem-Eko Sp. z o. o. www. projprzemeko. pl tel. 052 / 384 00 25

„Odnawialne źródła energii – ochrona środowiska naturalnego” Koronowo, 19 listopada 2009 Zakład Badań i Wdrożeń Projprzem-Eko Sp. z o. o. mgr inż. Lech Zabłocki dr Teresa Rauckyte (także Wydział Technologii i Inżynierii Chemicznej Uniwersytetu Technologiczno. Przyrodniczego w Bydgoszczy) dr inż. Sławomir Żak (także Wydział Technologii i Inżynierii Chemicznej Uniwersytetu Technologiczno. Przyrodniczego w Bydgoszczy) mgr Miłosz Zabłocki mgr inż. Wojciech Wójcik Projprzem-Eko Sp. z o. o. Ul. Osiedlowa 1 89 -203 Zamość k/Bydgoszczy tel. : 052 / 384 00 25, fax. : 052 / 384 00 26 e-mail: peko@projprzemeko. pl www. projprzemeko. pl
