Forza controelettromotrice e correnti di Foucault Forza controelettromotrice

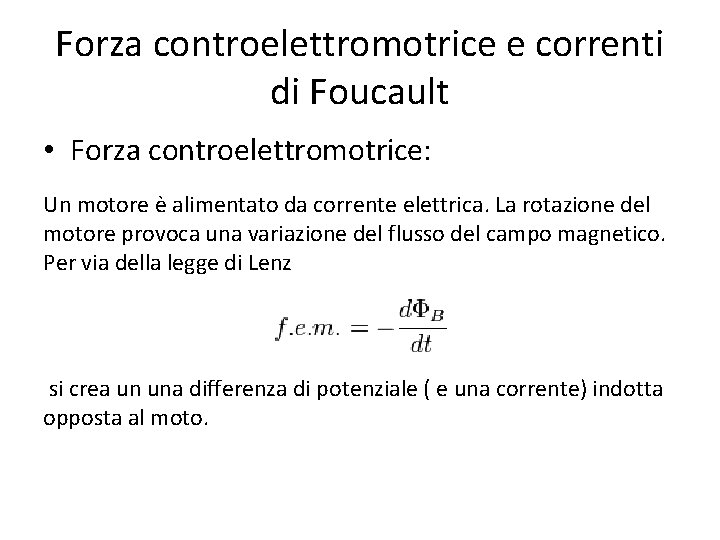

Forza controelettromotrice e correnti di Foucault • Forza controelettromotrice: Un motore è alimentato da corrente elettrica. La rotazione del motore provoca una variazione del flusso del campo magnetico. Per via della legge di Lenz si crea un una differenza di potenziale ( e una corrente) indotta opposta al moto.

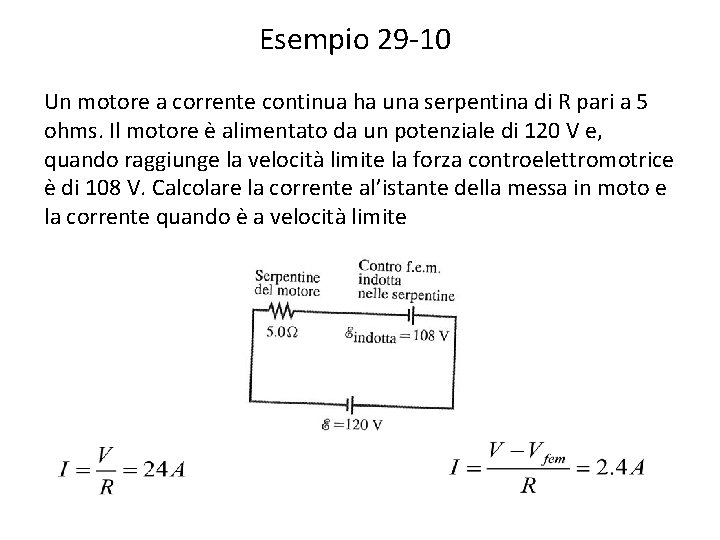

Esempio 29 -10 Un motore a corrente continua ha una serpentina di R pari a 5 ohms. Il motore è alimentato da un potenziale di 120 V e, quando raggiunge la velocità limite la forza controelettromotrice è di 108 V. Calcolare la corrente al’istante della messa in moto e la corrente quando è a velocità limite

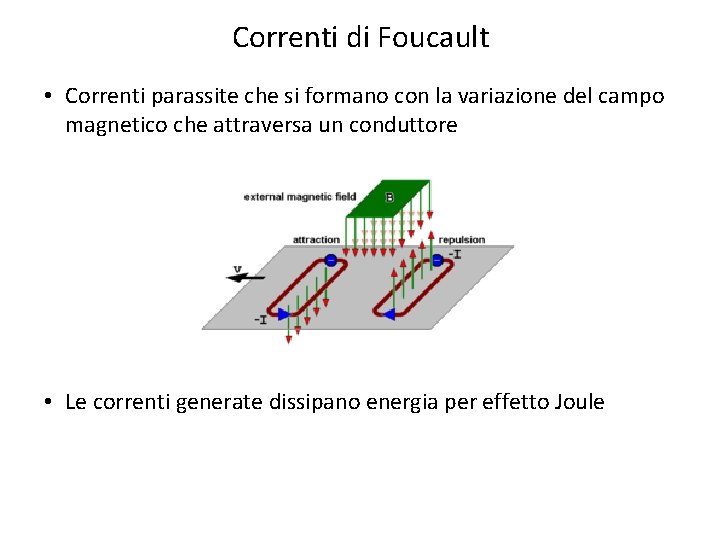

Correnti di Foucault • Correnti parassite che si formano con la variazione del campo magnetico che attraversa un conduttore • Le correnti generate dissipano energia per effetto Joule

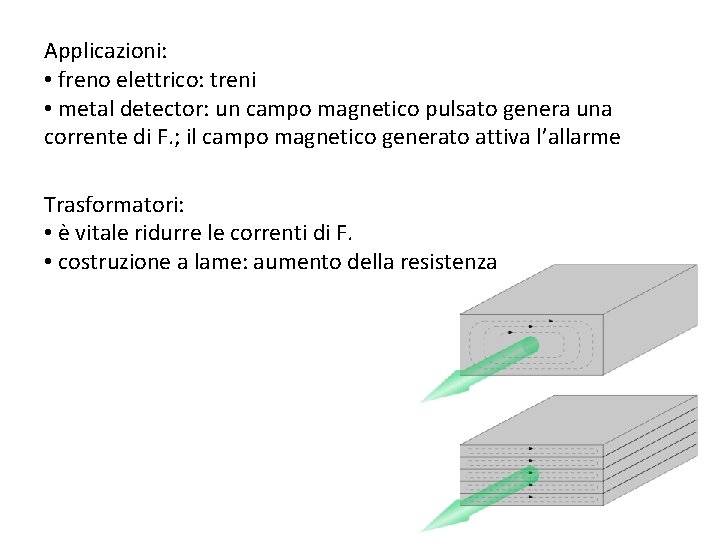

Applicazioni: • freno elettrico: treni • metal detector: un campo magnetico pulsato genera una corrente di F. ; il campo magnetico generato attiva l’allarme Trasformatori: • è vitale ridurre le correnti di F. • costruzione a lame: aumento della resistenza

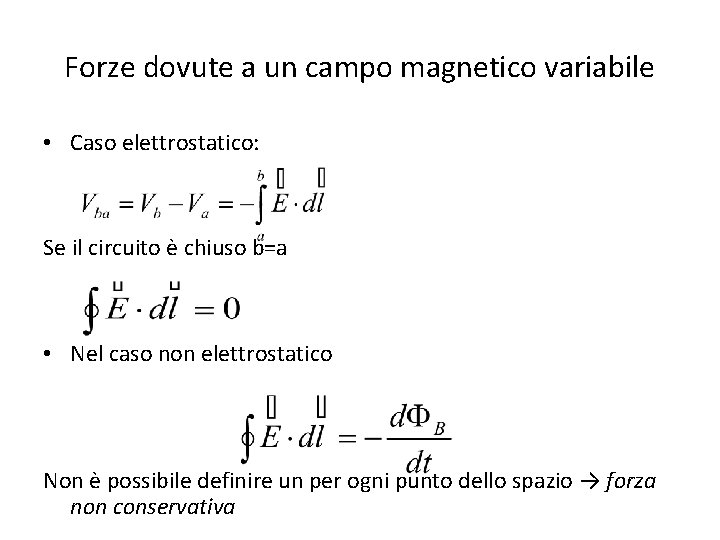

Forze dovute a un campo magnetico variabile • Caso elettrostatico: Se il circuito è chiuso b=a • Nel caso non elettrostatico Non è possibile definire un per ogni punto dello spazio → forza non conservativa

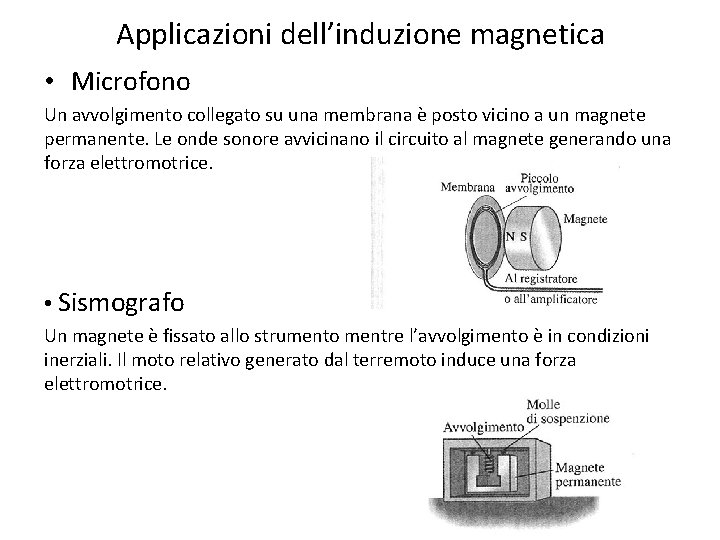

Applicazioni dell’induzione magnetica • Microfono Un avvolgimento collegato su una membrana è posto vicino a un magnete permanente. Le onde sonore avvicinano il circuito al magnete generando una forza elettromotrice. • Sismografo Un magnete è fissato allo strumento mentre l’avvolgimento è in condizioni inerziali. Il moto relativo generato dal terremoto induce una forza elettromotrice.

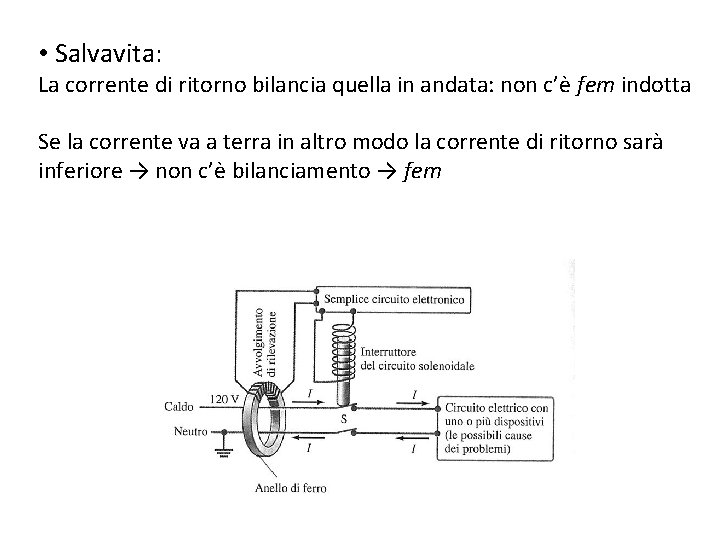

• Salvavita: La corrente di ritorno bilancia quella in andata: non c’è fem indotta Se la corrente va a terra in altro modo la corrente di ritorno sarà inferiore → non c’è bilanciamento → fem

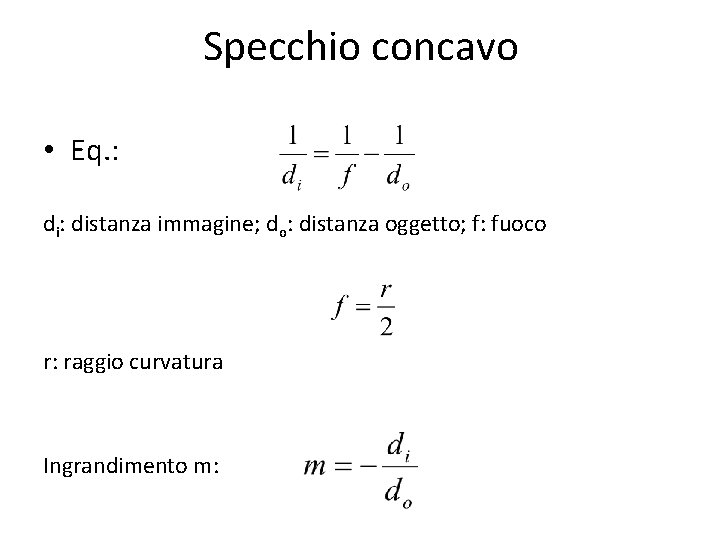

Specchio concavo • Eq. : distanza immagine; do: distanza oggetto; f: fuoco r: raggio curvatura Ingrandimento m:

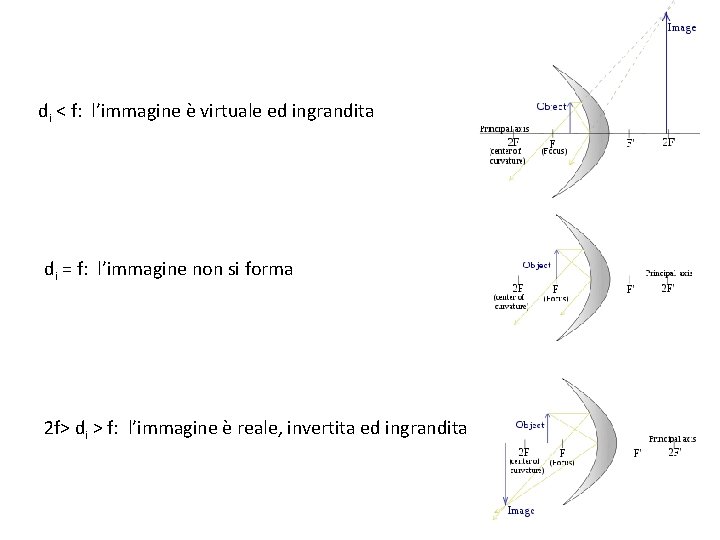

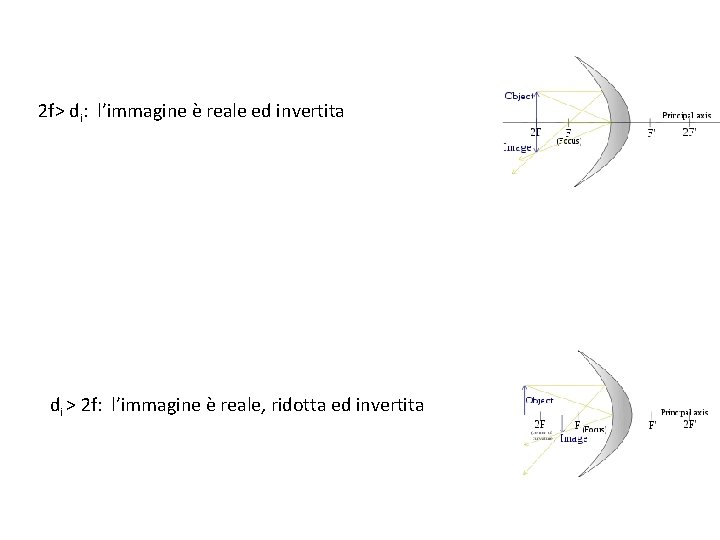

di < f: l’immagine è virtuale ed ingrandita di = f: l’immagine non si forma 2 f> di > f: l’immagine è reale, invertita ed ingrandita

2 f> di: l’immagine è reale ed invertita di > 2 f: l’immagine è reale, ridotta ed invertita

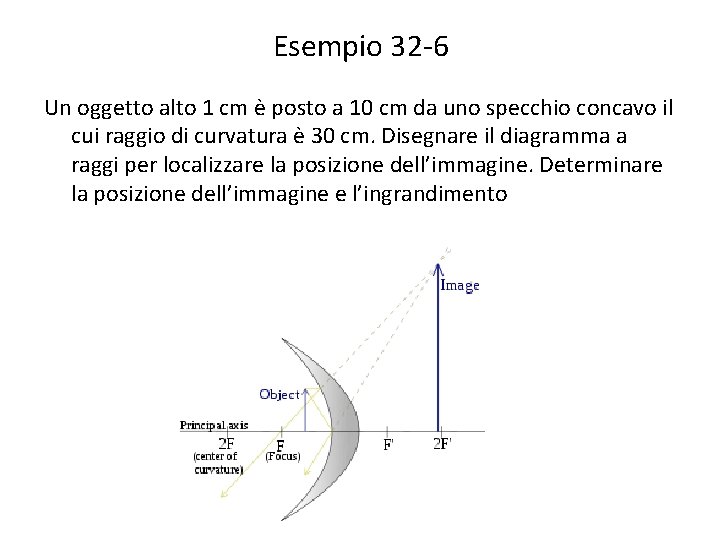

Esempio 32 -6 Un oggetto alto 1 cm è posto a 10 cm da uno specchio concavo il cui raggio di curvatura è 30 cm. Disegnare il diagramma a raggi per localizzare la posizione dell’immagine. Determinare la posizione dell’immagine e l’ingrandimento

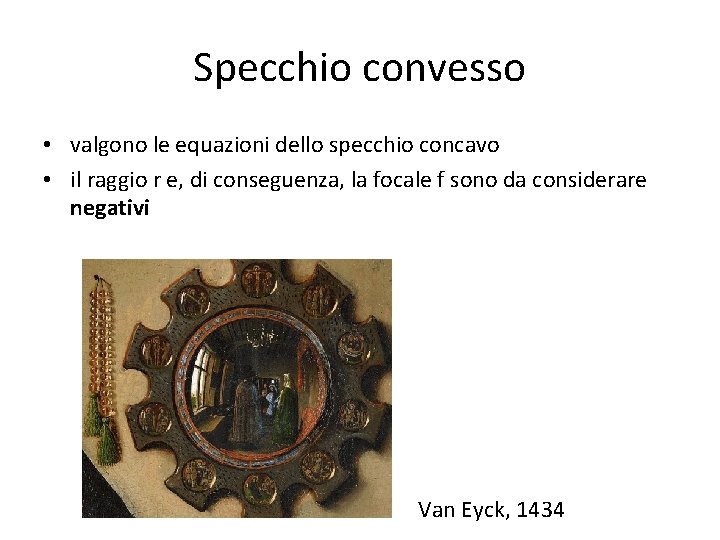

Specchio convesso • valgono le equazioni dello specchio concavo • il raggio r e, di conseguenza, la focale f sono da considerare negativi Van Eyck, 1434

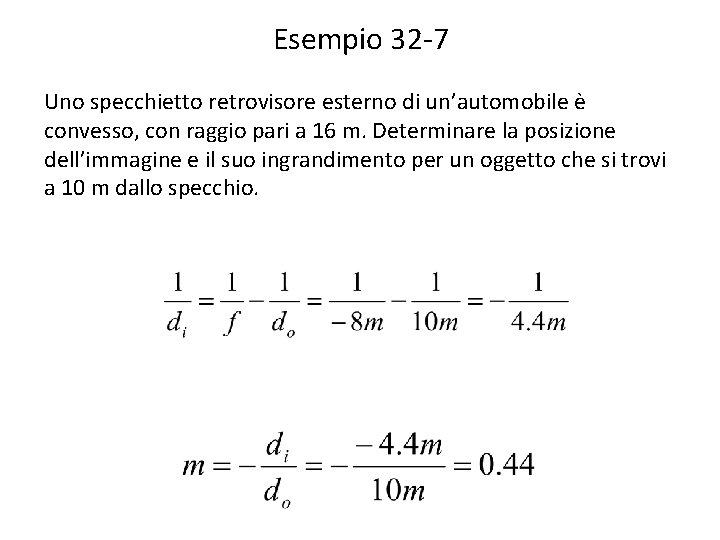

Esempio 32 -7 Uno specchietto retrovisore esterno di un’automobile è convesso, con raggio pari a 16 m. Determinare la posizione dell’immagine e il suo ingrandimento per un oggetto che si trovi a 10 m dallo specchio.

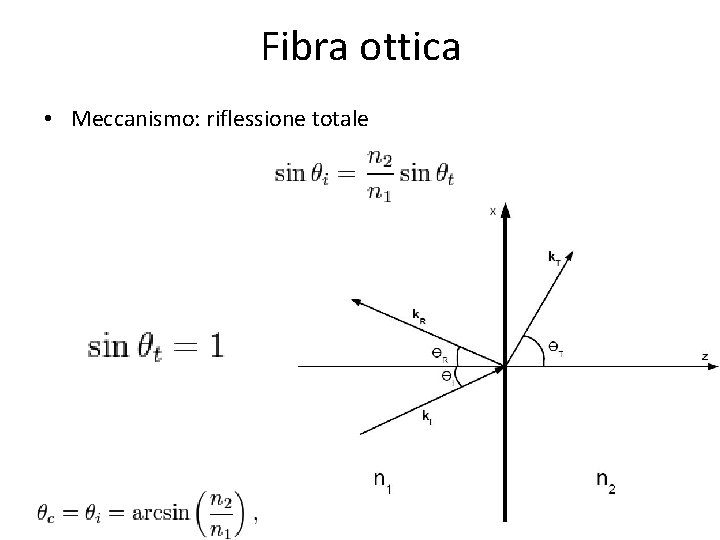

Fibra ottica • Meccanismo: riflessione totale

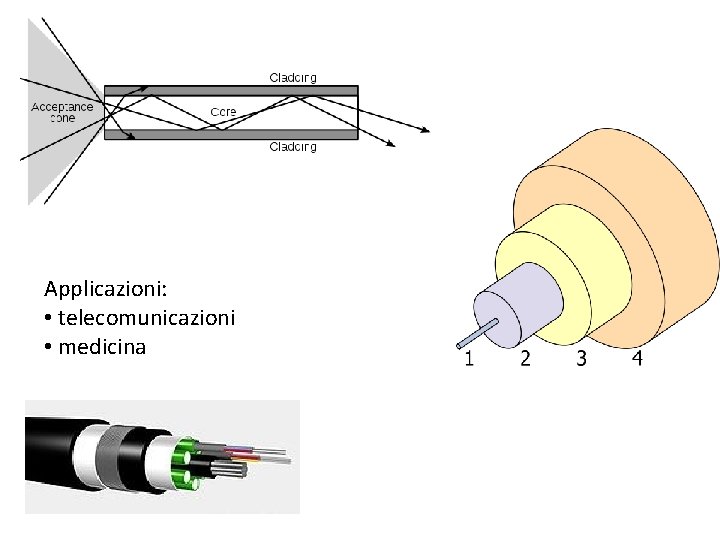

Applicazioni: • telecomunicazioni • medicina
