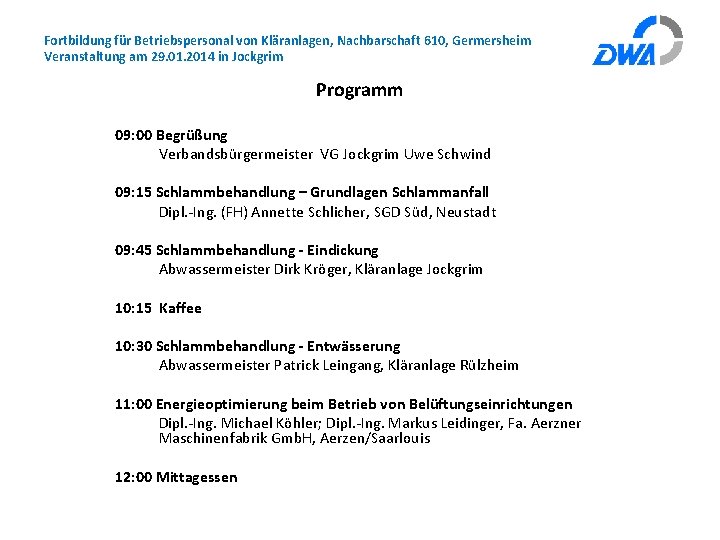

Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim Programm 09: 00 Begrüßung Verbandsbürgermeister VG Jockgrim Uwe Schwind 09: 15 Schlammbehandlung – Grundlagen Schlammanfall Dipl. -Ing. (FH) Annette Schlicher, SGD Süd, Neustadt 09: 45 Schlammbehandlung - Eindickung Abwassermeister Dirk Kröger, Kläranlage Jockgrim 10: 15 Kaffee 10: 30 Schlammbehandlung - Entwässerung Abwassermeister Patrick Leingang, Kläranlage Rülzheim 11: 00 Energieoptimierung beim Betrieb von Belüftungseinrichtungen Dipl. -Ing. Michael Köhler; Dipl. -Ing. Markus Leidinger, Fa. Aerzner Maschinenfabrik Gmb. H, Aerzen/Saarlouis 12: 00 Mittagessen
Schlammbehandlung – von der Eindickung über die Entwässerung zur Trocknung September 2013/Januar 2014 Dipl. -Ing. Annette Schlicher, 2
Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. ? ? Evtl. nächste VA? ? Block 5 Trocknung Block 4 Entwässerung Block 3 Eindickung Block 2 Block 1 Klärschlammentsorgung Grundlagen Schlammanfall Schlammbehandlung Dr. -Ing. Schreff Aufbau Fortbildungsmodul Schlamm Leingang Kröger Schlicher 3
Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Lernziele Grundlagen Schlammanfall (Block 1): 4 Typische Fachbegriffe kennen. 4 Welche Schlammarten gibt es? 4 Was unterscheidet die Schlammarten? 4 Welche Schlammmengen fallen an? 4 Welche Verfahren zur Volumenreduzierung gibt es und wie unterscheiden sie sich? 4 Welche Rolle spielt die Art der Schlammstabilisierung? Schlammbehandlung Dr. -Ing. Schreff Lernziele Grundlagen Schlammanfall 4
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim • Schlammarten? ? ?
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim Schlammart Beschreibung Primärschlamm Schlamm aus der Vorklärung Sekundär-/Überschussschlamm Aus biol. Reinigung entfernter Schlamm; Tertiärschlamm Schlamm aus Fällung, fällt i. d. R. (fällt i. d. R. zusammen mit dem ÜS an, z. B. Simultanfällung) Faulschlamm Schlamm aus dem Faulturm Blähschlamm Übermäßig großes Volumen, schlechte Absetzeigenschaften Schwimmschlamm Aufschwimmende Feststoffe Belebtschlamm Schlamm in Biologie und Nachklärung 6/23
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim Folie aus Praxisseminar „Betriebliche Optimierung der Schlammbehandlung auf Kläranlagen“; Dr. -Ing. habil. Holger Scheer, Emscher Gesellschaft für Wassertechnik mbh Essen
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim • Schlammzusammensetzung? • Woraus besteht Schlamm ? • Wie wird das gemessen?
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim TS/TR Folie aus Praxisseminar „Betriebliche Optimierung der Schlammbehandlung auf Kläranlagen“; Dr. -Ing. habil. Holger Scheer, Emscher Gesellschaft für Wassertechnik mbh Essen
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim • Umrechnung Trockensubstanz auf Trockenrückstand • z. B: Belebung gängiger Wert • 3 g. TS/L • Sind wie viel TR in % • ? ?
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim • Umrechnung Trockensubstanz auf Trockenrückstand • Belebtschlamm z. B: • 3 g. TS/L • Sind wie viel TR in % • 3 g /1000 g 0, 3 g /100 g 0, 3 %
Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Simultane, aerobe Schlammstabilisierung Zulauf Belebtschlamm TS? TR? Belebungsbecken Nachklärbecken Ablauf Überschussschlamm TR ca. ? ? ? % GV = ? ? ? % Schlammspeicherung (mit statischer Eindickung) Schlammentwässerung Klärschlamm Trübwasser Schlammbehandlung Dr. -Ing. Schreff Schlammanfall auf Kläranlagen 13
Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Simultane, aerobe Schlammstabilisierung Zulauf Belebtschlamm TS 3 -4 g/l TR 0, 3 – 0, 4 % Belebungsbecken Nachklärbecken Ablauf Überschussschlamm TR ca. 0, 7 – 1, 4 % GV = 55 - 65 % Schlammspeicherung (mit statischer Eindickung) Schlammentwässerung Klärschlamm Trübwasser Schlammbehandlung Dr. -Ing. Schreff Schlammanfall auf Kläranlagen 14
Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Getrennte, anaerobe Schlammstabilisierung Zulauf Vorklärbecken Belebungsbecken Nachklärbecken Überschussschlamm TR ca. ? ? % GV = ? ? % Voreindickung Primärschlamm TR ca. ? ? % GV =? ? % Ablauf statisch oder maschinell Gas Faulung Schlammentwässerung Klärschlamm Zentrat/Filtrat Schlammbehandlung Dr. -Ing. Schreff Schlammanfall auf Kläranlagen 15

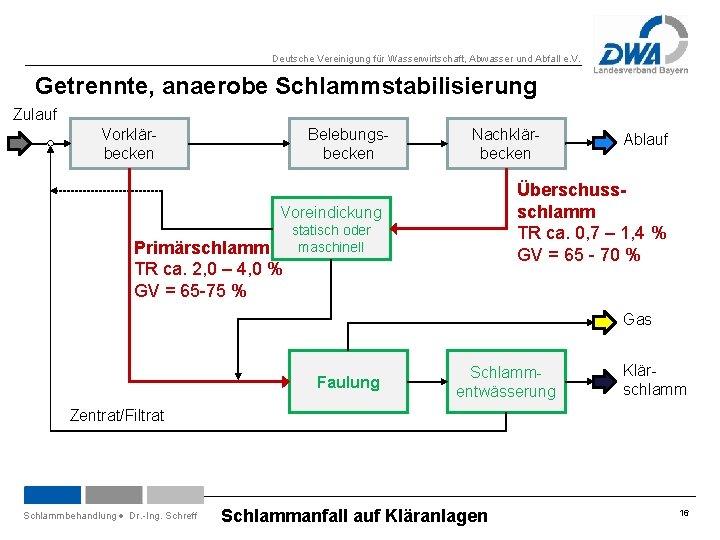

Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Getrennte, anaerobe Schlammstabilisierung Zulauf Vorklärbecken Belebungsbecken Nachklärbecken Überschussschlamm TR ca. 0, 7 – 1, 4 % GV = 65 - 70 % Voreindickung Primärschlamm TR ca. 2, 0 – 4, 0 % GV = 65 -75 % Ablauf statisch oder maschinell Gas Faulung Schlammentwässerung Klärschlamm Zentrat/Filtrat Schlammbehandlung Dr. -Ing. Schreff Schlammanfall auf Kläranlagen 16
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim • Schlammbehandlung • Faulung • Wasserentzug - Eindickung - Maschinelle Entwässerung - Trocknung 17/23

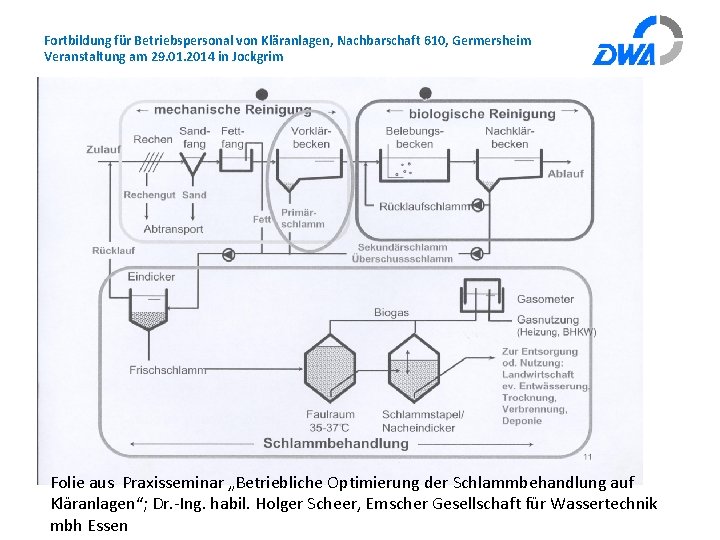

Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim Folie aus Praxisseminar „Betriebliche Optimierung der Schlammbehandlung auf Kläranlagen“; Dr. -Ing. habil. Holger Scheer, Emscher Gesellschaft für Wassertechnik mbh Essen
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim Folie aus Praxisseminar „Betriebliche Optimierung der Schlammbehandlung auf Kläranlagen“; Dr. -Ing. habil. Holger Scheer, Emscher Gesellschaft für Wassertechnik mbh Essen
Fortbildung für Betriebspersonal von Kläranlagen, Nachbarschaft 610, Germersheim Veranstaltung am 29. 01. 2014 in Jockgrim • Abwasseranfall pro EW. a? • 120 l /EW. d x 365 = 43 800 l = ca. 45 m 3 EW. a

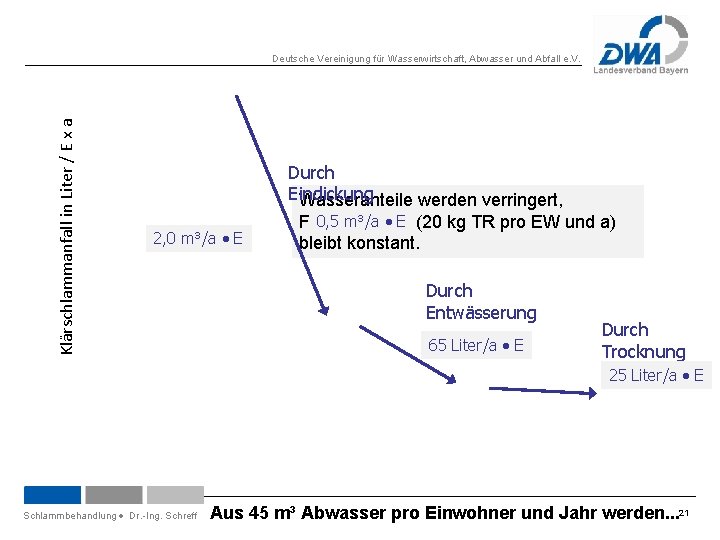

Klärschlammanfall in Liter / E x a Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Durch Eindickung Wasseranteile werden verringert, 2, 0 m³/a E 0, 5 m³/a E (20 kg TR pro EW und a) Feststoffanteil bleibt konstant. Durch Entwässerung 65 Liter/a E Durch Trocknung 25 Liter/a E Schlammbehandlung Dr. -Ing. Schreff Aus 45 m³ Abwasser pro Einwohner und Jahr werden. . . 21

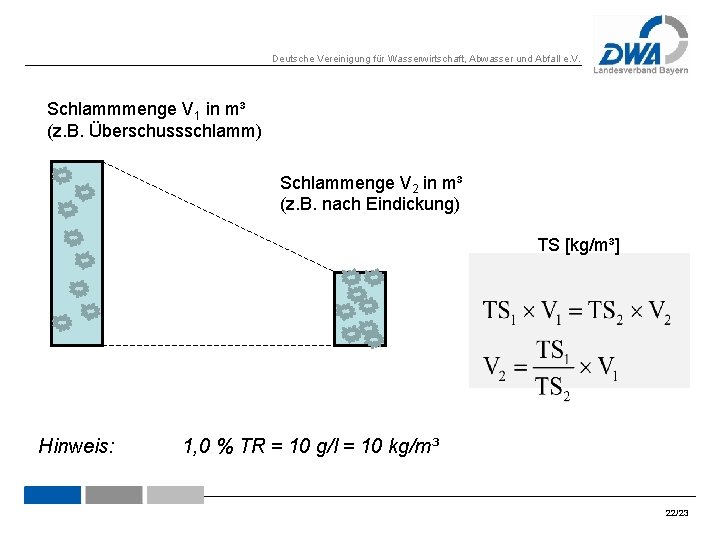

Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Schlammmenge V 1 in m³ (z. B. Überschussschlamm) Schlammenge V 2 in m³ (z. B. nach Eindickung) TS [kg/m³] Hinweis: 1, 0 % TR = 10 g/l = 10 kg/m³ 22/23
Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Ziel = Volumenverringerung durch Wasserentzug Eindickung: … mit geringem energetischen und apparativen Aufwand, erreichbarer TR: 3 bis 8 % Entwässerung: … mit erhöhtem energetischen und apparativen Aufwand, erreichbarer TR: 15 bis 40 % Trocknung: … mit thermischer Energie (Wasserverdampfung), erreichbarer TR: 60 bis 95 % Schlammbehandlung Dr. -Ing. Schreff Begriffsdefinitionen 23
Quelle: DWA-Merkblatt-M 366 "Maschinelle Schlammentwässerung" Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Sauerstoffeintrag – Dr. -Ing. D. Schreff Volumenverringerung und Schlammeigenschaften 24
Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Aufwand für Investitionskosten, Energie und Personal steigt. Schlammbehandlung Dr. -Ing. Schreff Mengen-/Massenreduzierung durch Wasserentzug 25
Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Große Kläranlagen: Eindickung Faulung Entwässerung Speicher (Mobile) Entwässerung Trocknung Mittlere Kläranlagen: Eindickung Kleine Kläranlagen: Eindickung Schlammbehandlung Dr. -Ing. Schreff Schritte der Volumenreduzierung 26

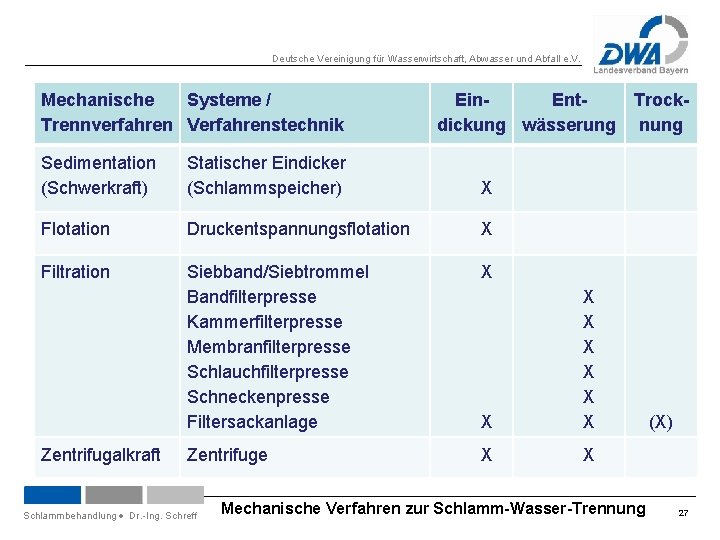

Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Mechanische Systeme / Trennverfahren Verfahrenstechnik Ein. Ent. Trockdickung wässerung nung Sedimentation (Schwerkraft) Statischer Eindicker (Schlammspeicher) X Flotation Druckentspannungsflotation X Filtration Siebband/Siebtrommel Bandfilterpresse Kammerfilterpresse Membranfilterpresse Schlauchfilterpresse Schneckenpresse Filtersackanlage X X X X Zentrifuge X X Zentrifugalkraft Schlammbehandlung Dr. -Ing. Schreff Mechanische Verfahren zur Schlamm-Wasser-Trennung (X) 27

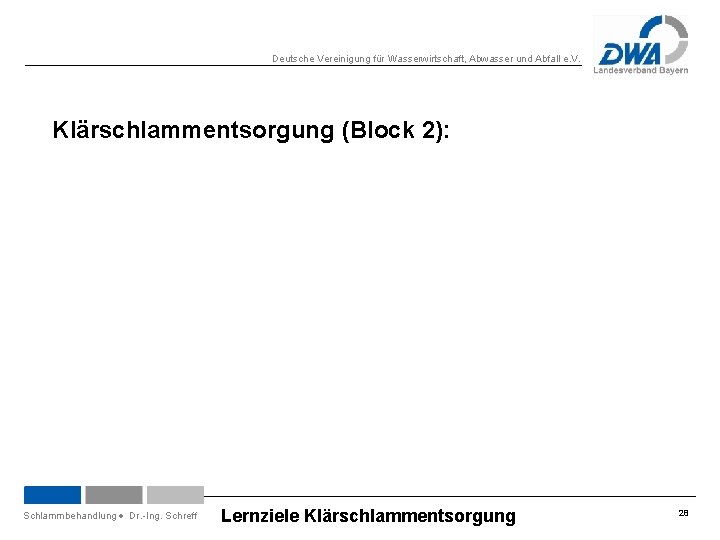

Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Klärschlammentsorgung (Block 2): Schlammbehandlung Dr. -Ing. Schreff Lernziele Klärschlammentsorgung 28
Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Abnahme der landwirtschaftlichen Verwertung Zunahme der thermischen Verwertung Quelle: Entwicklung der Klärschlammentsorgung in Bayern (Bayer. Lf. U, 2013) Schlammbehandlung Dr. -Ing. Schreff Klärschlamm - Entwicklung in Bayern (1995 - 2011) 29

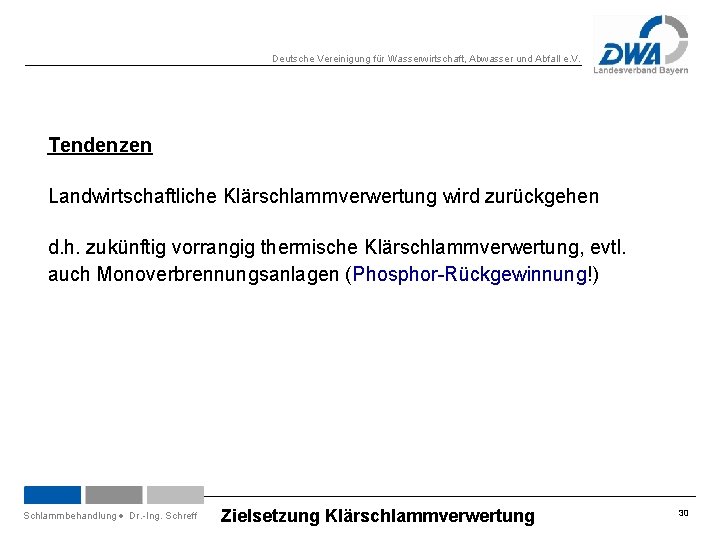

Deutsche Vereinigung für Wasserwirtschaft, Abwasser und Abfall e. V. Tendenzen Landwirtschaftliche Klärschlammverwertung wird zurückgehen d. h. zukünftig vorrangig thermische Klärschlammverwertung, evtl. auch Monoverbrennungsanlagen (Phosphor-Rückgewinnung!) Schlammbehandlung Dr. -Ing. Schreff Zielsetzung Klärschlammverwertung 30
