FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” GESTIÓN DE LAS INTERRUPCIONES DEL SUMINISTRO ELECTRICO EN ELECTROCENTRO S. A. – HUANUCO 2011 Electrocentro S. A. Una empresa del Grupo DISTRILUZ 1

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” OBJETIVOS Hacer de conocimiento al publico asistente sobre los indicadores de calidad de suministro en los Sistemas Eléctricos localizados en nuestro ámbito de responsabilidad así como los planes de acción con el objetivo de disminuir estos y garantizar la continuidad y confiabilidad del suministro de energía eléctrica en un proceso de mejora continua enmarcado en el SGC. Dar a conocer los diferentes motivos que ocasionan las interrupciones del suministro de energía eléctrica. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 2

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” BASE LEGAL • Código Nacional de Electricidad Suministro 2001 R. M. N° 366 -2001 -EM/VME • Decreto Ley N° 25844 - Ley de Concesiones Eléctricas • Reglamento de la Ley de Concesiones Eléctricas, aprobado por Decreto Supremo N° 009 -93 -EM. • Norma Técnica de Calidad de los Servicios Eléctricos, aprobado por Decreto Supremo N° 020 -97 -EM. • Base Metodológica de la Norma Técnica de Calidad del Servicio Eléctrico aprobada por la Resolución OSINERG N° 1535 -2001 -OS/CD, modificada por la Resolución OSINERG N° 083 -2003 -OS/CD. • Directiva para la Evaluación de las Solicitudes de Calificación de Fuerza Mayor para Instalaciones de Transmisión y Distribución - Resolución Osinerg N° 010 -2004 -OS/CD 26 de Enero de 2004. • Procedimiento para la Supervisión de la Operación de los Sistemas Eléctricos Resolución Osinerg Nº 074 -2004 -OS/CD 18 de Abril de 2004. (Indicadores de perfomance SAIFI , SAIDI ) Electrocentro S. A. Una empresa del Grupo DISTRILUZ 3

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” CLIENTESUSUARIOS ELECTROCENTRO S. A. OSINERGMIN Electrocentro S. A. Una empresa del Grupo DISTRILUZ 4

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Electrocentro S. A. empresa del Grupo DISTRILUZ Electrocentro S. A. Una empresa del Grupo DISTRILUZ 5

Ámbito de Influencia FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Electrocentro S. A. Una empresa del Grupo DISTRILUZ 6

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Infraestructura Eléctrica Huánuco a Junio 2011 No están consideradas las obras en curso. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 7

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Crecimiento de las Instalaciones Eléctricas Electrocentro S. A. Una empresa del Grupo DISTRILUZ 8

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” PROBLEMÁTICA anterior parcialmente superada INSTALACION ANTERIOR Electrocentro S. A. Una empresa del Grupo DISTRILUZ 9

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” ACCIONES EN CURSO Logrado la solución temporal se vuelve a presentar a futuro nueva problemáticas según : PROBLEMÁTICA A 4258 : 22. 9 KV. , ST 5 , la puesta en servicio de los SER III y IV Etapa PSE Huánuco Eje Dos de mayo esta condicionada a la Operación de la SEP la Unión PROBLEMÁTICA A 4257 : 22. 9 KV. Alimentador que suministra energía a ST 2 Dist. Pillcomarca y ST 4 Prov. Ambo , toda interrupción tiene el tratamiento de ST 2 , PROBLEMÁTICA : A 4259 Y A 4260 : Hurto de conductores tramos SEP Hco. a La Despensa así como a Malconga Doble Terna , paso a simple con el agravante que al partir la barra de 22. 9 KV. REP utilizo la Celda de la A 4259 para sus SSAA. Queda dos Alimentadores conectados a una sola celda Electrocentro S. A. Una empresa del Grupo DISTRILUZ 10

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” ACCIONES EN CURSO Para dar mayor confiabilidad al suministro de energía a las cargas rurales y urbanas de HUANUCO en 22. 9 KV y 10 KV, adjuntos diagramas unifilares de las instalaciones actuales y las del proyecto el cual cuenta con el suministro e instalación de 2 nuevas celdas en 10 KV y 2 nuevas celdas en 22. 9 KV. Las celdas nuevas deberán alimentar las salidas: A 4266 en 22. 9 KV, A 4259 en 22. 9 KV, A 4253 en 10 KV, A 4252 en 10 KV Las nuevas celdas deberán ser del tipo SF 6 o Vacio y deberá contemplarse el acoplamiento a barras en la disposición existente. Existe espacio para las nuevas celdas. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 11

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” ACCIONES EN CURSO SEP RAIN, 2 MVA, ES PARTE DEL ALIMENTADOR A 4258, MODIFICA CONEXIONADO ESTRELLA AISLADA 22. 9 k. V A ESTRELLA MULTIATERRADA 22. 9/13. 2 k. V, DE ELLA SE DERIVAN 03 ALIMENTADORES A 4263 (LA UNION), A 4264 (LLATA) Y A 4265 (JESUS) Electrocentro S. A. Una empresa del Grupo DISTRILUZ 12

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Actividades Unidad Técnica Huánuco SGC RECLAMOS, SOLICITUDES, DENUNCIAS, QUEJAS PLAN DE MANTENIMIENTO ANUAL OPERACIONES UNIDAD TECNICA HUANUCO MANTENIMIENTO PROGRAMADO CALIDAD Y FISCALIZACION PROCEDIMIENTOS OSINERGMIN ESTUDIOS, OBRAS, CONTRIBUCIONES EMERGENCIAS Electrocentro S. A. Una empresa del Grupo DISTRILUZ 13

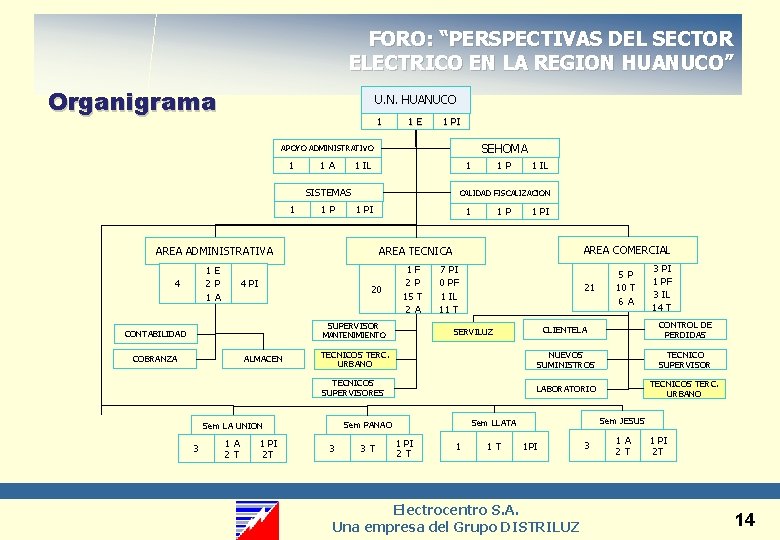

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Organigrama U. N. HUANUCO 1 1 E 1 PI SEHOMA APOYO ADMINISTRATIVO 1 1 A 1 IL 1 SISTEMAS 1 1 P 1 IL CALIDAD FISCALIZACION 1 PI 1 1 PI AREA ADMINISTRATIVA AREA TECNICA AREA COMERCIAL 1 E 2 P 1 A 1 F 2 P 15 T 2 A 5 P 10 T 6 A 4 4 PI 20 CONTROL DE PERDIDAS TECNICOS TERC. URBANO NUEVOS SUMINISTROS TECNICO SUPERVISOR TECNICOS SUPERVISORES LABORATORIO TECNICOS TERC. URBANO SERVILUZ MANTENIMIENTO ALMACEN COBRANZA 1 A 2 T 1 PI 2 T 3 3 T Sem JESUS Sem LLATA Sem PANAO Sem LA UNION 3 21 3 PI 1 PF 3 IL 14 T CLIENTELA SUPERVISOR CONTABILIDAD 7 PI 0 PF 1 IL 11 T 1 PI 2 T 1 1 T 1 PI Electrocentro S. A. Una empresa del Grupo DISTRILUZ 3 1 A 2 T 1 PI 2 T 14

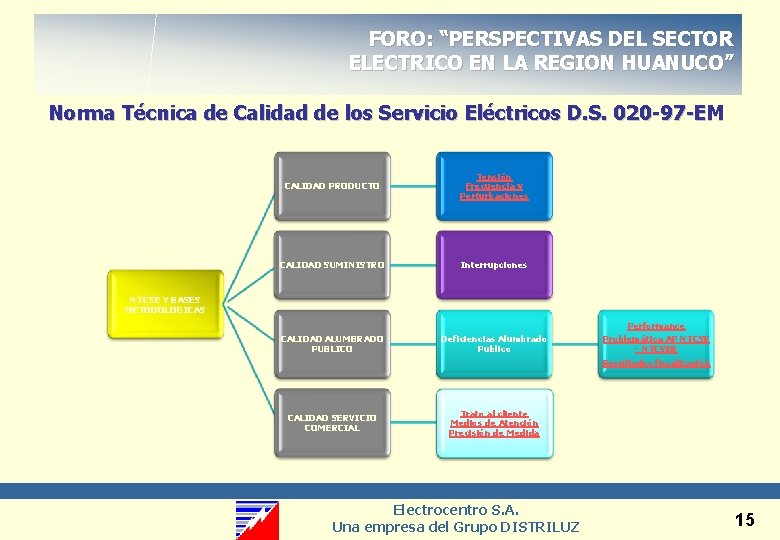

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Norma Técnica de Calidad de los Servicio Eléctricos D. S. 020 -97 -EM CALIDAD PRODUCTO Tensión Frecuencia y Perturbaciones CALIDAD SUMINISTRO Interrupciones CALIDAD ALUMBRADO PUBLICO Deficiencias Alumbrado Publico CALIDAD SERVICIO COMERCIAL Trato al cliente Medios de Atención Precisión de Medida NTCSE Y BASES METODOLOGICAS Performance Electrocentro S. A. Una empresa del Grupo DISTRILUZ Problemática AP NTCSE - NTCSER Resultados fiscalización 15

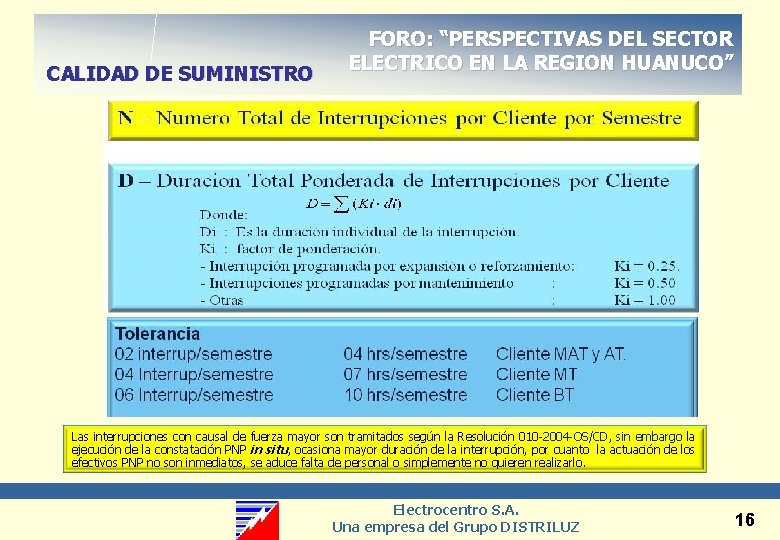

CALIDAD DE SUMINISTRO FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Las interrupciones con causal de fuerza mayor son tramitados según la Resolución 010 -2004 -OS/CD, sin embargo la ejecución de la constatación PNP in situ, ocasiona mayor duración de la interrupción, por cuanto la actuación de los efectivos PNP no son inmediatos, se aduce falta de personal o simplemente no quieren realizarlo. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 16

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” SAIFI – SAIDI Res Nº 074 -2004 -OS/CD 18. 04. 2004. Indicadores de Performance Electrocentro S. A. Una empresa del Grupo DISTRILUZ 17

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Evolución Interrupciones 2011 Nótese la proyección 2011 referenciado al ejecutado en el 2010, que no es lo más recomendable por cuanto los comportamientos del sistema difieren por la variedad de causales. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 18

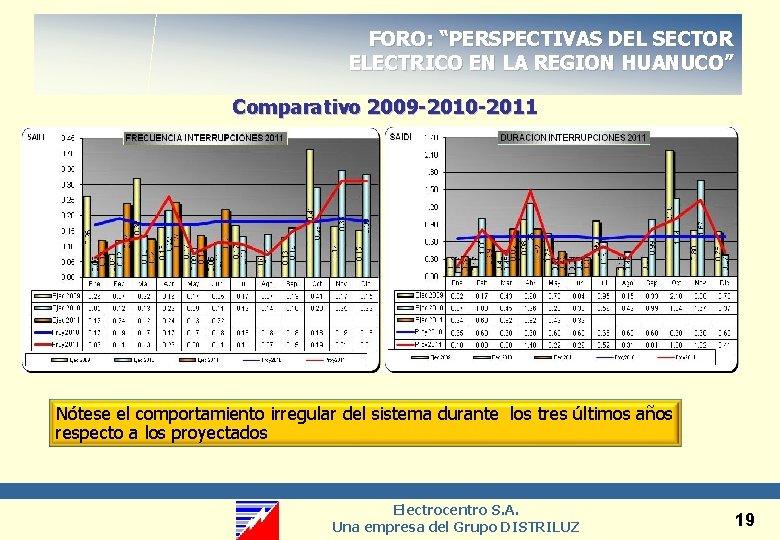

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Comparativo 2009 -2010 -2011 Nótese el comportamiento irregular del sistema durante los tres últimos años respecto a los proyectados Electrocentro S. A. Una empresa del Grupo DISTRILUZ 19

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Motivos de Interrupciones 2011 De los análisis efectuados en el año 2011 a los datos reportados mediante el sistema Optimus de Electrocentro para la Unidad de Negocio Huánuco, la mayor incidencia en la desviación del indicador SAIFI son los motivos 10 (Falla) que representa el 41. 11% y 15 Otros y Terceros que representa el 27. 42 %. De forma similar que para el SAIFI, el indicador SAIDI en el 2011 también sufre desviación debido los motivos 15 (Otros y Terceros) con un 38 % de incidencia y 10 (Falla) con un 19%. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 20

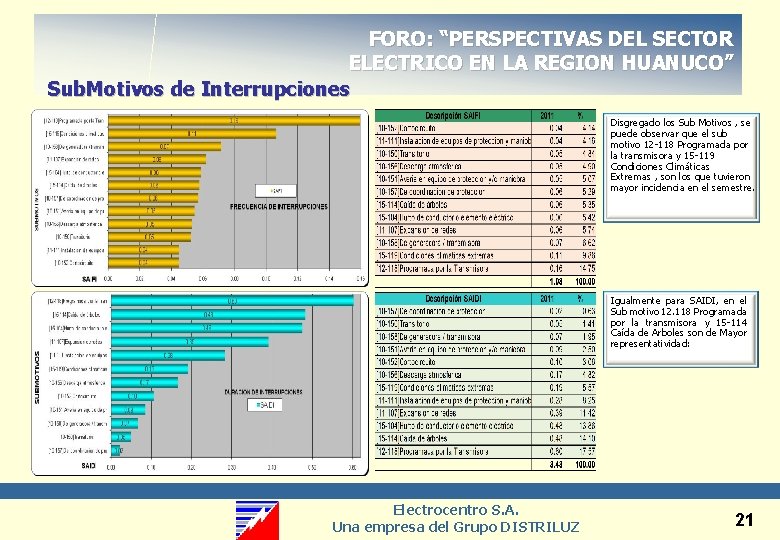

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Sub. Motivos de Interrupciones Disgregado los Sub Motivos , se puede observar que el sub motivo 12 -118 Programada por la transmisora y 15 -119 Condiciones Climáticas Extremas , son los que tuvieron mayor incidencia en el semestre. Igualmente para SAIDI, en el Sub motivo 12. 118 Programada por la transmisora y 15 -114 Caída de Arboles son de Mayor representatividad: Electrocentro S. A. Una empresa del Grupo DISTRILUZ 21

Alimentadores FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Nótese comportamiento por alimentadores, durante el 1 er semestre 2011 para SAIFI los más afectados fueron los alimentadores A 4257, A 4260 y A 4264, Ídem para el SAIDI. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 22

Interrupciones por causas internas del cliente FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Un porcentaje considerable de la interrupción del suministro eléctrico es ocasionado por la deficiencia e incumplimientos de las condiciones de las instalaciones internas del cliente, entre ella tenemos. • Falla en el tablero general del predio (falla interna). • Apertura del interruptor termomagnético (limitador de corriente) por exceso de potencia demandada. • Instalaciones eléctricas internas deterioradas. • Cortocircuito. • Medidor quemado. Empresas Distribuidoras de Electricidad Norte – Centro del Perú 23

Interrupciones por causas internas del cliente FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” v. Cuando el cliente solicita el suministro de energía eléctrica, tiene la potestad de elegir la potencia contratada, la que se suscribe en un contrato con la Empresa Eléctrica por la máxima carga admisible de la conexión asignada al suministro. El cliente no podrá utilizar una demanda mayor a la contratada, si superara su limite estará sujeto a la suspensión del servicio y al pago de las multas que fije el reglamento, en caso de reincidencia deberá abonar las contribuciones reembolsables por el respectivo incremento de potencia (Articulo 89 LCE, Articulo 174 Reglamento). Lo cual muchas veces esta condición no se cumple ya que algunos clientes incrementan su carga sin aviso a la concesionaria y muchas veces este es un causal para la interrupción del servicio. v. Sobre cargas: son los niveles de voltajes superiores a los previstos y producen sobrecalentamiento excesivo en los conductores. v. Cortocircuitos: Esto sucede cuando se llega a fundir algún punto de los conductores, el cual producirá calor, chispas e incluso flamas. v. Fallas de aislamiento: ocasionado por conductores envejecidos, uniones o artefactos eléctricos en mal estado poniendo en peligro la vida humana. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 24

Algunas Recomendaciones FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” v. Tener las instalaciones internas adecuadamente considerando la protección del cableado eléctrico, tomacorrientes, interruptores, socket, regletas, entre otros. v. Mantener en buen estado los aparatos electrodomésticos y usarlos adecuadamente, esto contribuye al ahorro de energía y la reducción de gastos, para ello se debe de: § Apague los aparatos eléctricos y desconecte los que no tienen interruptor cuando no s se estén utilizando. Esto incluye los reguladores de voltaje. §Apague los aparatos que producen calor antes de terminar de usarlos --plancha, tubos o pinzas para el cabello, parrillas, ollas eléctricas, calefactores, para aprovechar el calor acumulado. §Revise cuidadosamente los aparatos que al conectarse producen chispas o calientan el cable. §Desconecte los aparatos eléctricos desde la clavija, nunca jale el cable. Es importante mantener en buen estado tanto la clavija como el enchufe. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 25

Compensaciones por Ley FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Análisis de las Compensaciones por DL 25844 Ley de Concesiones Eléctricas 1 er. Semestre 2011 Electrocentro S. A. Una empresa del Grupo DISTRILUZ Compensación por Sectores Típicos 26

Compensaciones NTCSE 1 er Semestre 2011 FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” El gráfico muestra las compensaciones por NTCSE 1 er. Semestre 2011 disgregado por Alimentadores, causales A 4255 –Hurto de conductores redes BT ( San Luis , Paucarbamba ) , A 4257 Hurtos en BT y MT ( Las Pampas –Conchamarca , Andabamba ) , MT : A 4252 y A 4253 , Salidas el La I 408254 Jr. Bolivar Electrocentro S. A. Una empresa del Grupo DISTRILUZ 27

ACCIONES EN CURSO FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Problemática Caída de Arboles La caída de arboles es una problemática que requiere apoyo de las autoridades en zonas de abundancia forestal por donde el MEM debe considerar indemnizaciones faja servidumbre previa a la Recepción y Operación Comercial. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 28

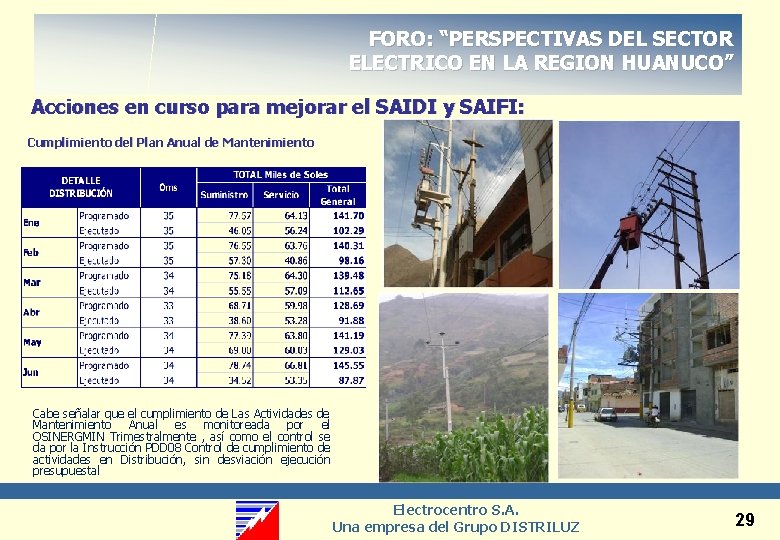

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Acciones en curso para mejorar el SAIDI y SAIFI: Cumplimiento del Plan Anual de Mantenimiento Cabe señalar que el cumplimiento de Las Actividades de Mantenimiento Anual es monitoreada por el OSINERGMIN Trimestralmente , así como el control se da por la Instrucción PDD 08 Control de cumplimiento de actividades en Distribución, sin desviación ejecución presupuestal Electrocentro S. A. Una empresa del Grupo DISTRILUZ 29

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Acciones en curso para mejorar el SAIDI y SAIFI: Se a implementado 09 Recloser y 08 seccionalizadores así como 01 seccionalizador bajo carga en los Alimentadores A 4258, A 4263 , A 4264 y A 4265 pertenecientes al Sistema Huánuco Rural 2 , A fin de mejorar la selectividad ante fallas en estos alimentadores considerando por ahora hasta cuando entre en servicio la nueva SEP La Unión estos equipos cumplen la función de protección y seccionamiento ya que se selectiviso la misma bajo un estudio de Coordinación de la Protección. Este proyecto se complemento con limpieza de vías de todos los alimentadores e inclusive se considero transacción extrajudiciales para los arboles ubicados fuera de la faja de servidumbre pero que por su altura y por cierto grado de inclinación estos podrían caer en las líneas En las mismas condiciones y a fin de mejorar los indicadores de calidad de suministro se dan en los Alimentadores A 42560( 59 ) donde se esta implementando Recloser y seccionalizadores en numero de 04 unidades. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 30

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Acciones en curso para mejorar el SAIDI y SAIFI: • Se realizo el cambio de Crucetas en estado crítico y el Mantenimiento de Puestas a tierra de seccionamientos y de Sub Estación de Distribución de los Sistemas Eléctricos Críticos. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 31

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Acciones en curso para mejorar el SAIDI y SAIFI: Sistema Huánuco Rural 1. -Alimentador A 4257 Critico actualmente , Los frecuentes hurtos desde el 2006 y que siguen dándose este año a desmejorado la infraestructura por lo mismo ante condiciones climáticas extremas esta línea se interrumpe, Api para su rehabilitación para el 2012 , una de las actividades que disminuyo los hurtos en MT es el reemplazado de los conductores originales de Cu desnudo 35 mm 2 por Aa de 50 mm 2. , en los tramos accesibles o vulnerables a los hurtos. Con apoyo de GTC se logro que REP cambiara los Ajustes del relé MCGG 82, según lo indicado por H, estudio integral de la coordinación del Alimentador , siendo actualmente : -I pick up ( Amperios primarios ) - 80 -TMS (seg. ) - 03 -Curva - VI (IEC) Esta actividad a superado las salidas por sobrecorriente desde la barra de 22. 9 KV: Electrocentro S. A. Una empresa del Grupo DISTRILUZ 32

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Acciones en curso para mejorar el SAIDI y SAIFI: Sistema Huánuco Urbano. —El principal problema se presentaba en las SEDS en caseta que son en numero de 26 , debido al ingreso de roedores ratas o felinos gatos alas SEDs donde cortocircuitan los trafos o equipos de protección al hacer contacto con partes vivas de la infraestructura y originar interrupciones . esto se viene superando con la implementación en las SEDS con equipos de ultrasonido caseros fabricados en la UN. , otro problema superado era que frecuentemente se presentaba cortocircuito por contacto de bandadas de palomas que se posaban en las redes aéreas y al momento de alzar vuelo estas contactaban con las redes energizadas y producían cortos y la consiguiente interrupción del servicio. se supero con alejamientos entre fases en los puntos críticos. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 33

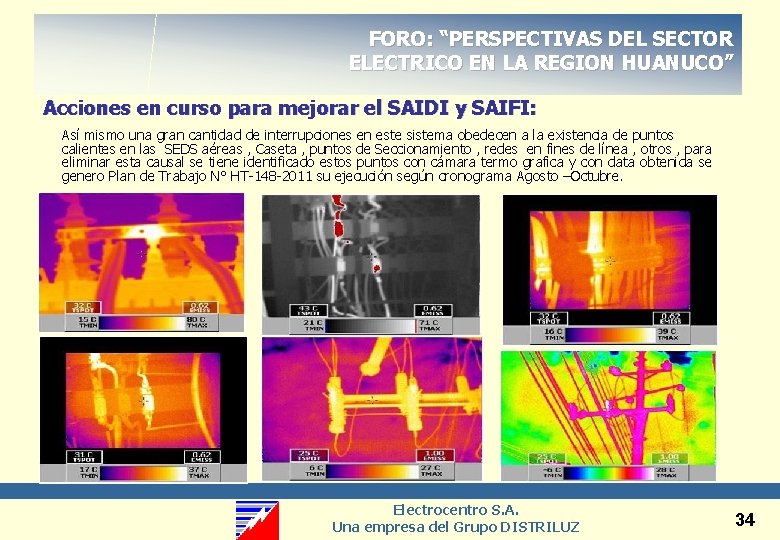

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” Acciones en curso para mejorar el SAIDI y SAIFI: Así mismo una gran cantidad de interrupciones en este sistema obedecen a la existencia de puntos calientes en las SEDS aéreas , Caseta , puntos de Seccionamiento , redes en fines de línea , otros , para eliminar esta causal se tiene identificado estos puntos con cámara termo grafica y con data obtenida se genero Plan de Trabajo N° HT-148 -2011 su ejecución según cronograma Agosto –Octubre. Electrocentro S. A. Una empresa del Grupo DISTRILUZ 34

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” ACCIONES REALIZADAS • Instalación de Alarmas Antihurto • Instalación de Abrazaderas Antihurto • Instalación de Alambre de Púas y engrasado de Postes • Instalación de Separadores de Línea de red de BT Electrocentro S. A. Una empresa del Grupo DISTRILUZ 35

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” ACCIONES EN CURSO • La Línea de transmisión Huallanca –La Unión 60 KV. Y Subestaciones la misma que permitirá la Operación de la III y IV Etapa PSE Huánuco Eje Dos de Mayo así como compartir la Demanda con el actual Punto de Entrega SEP Huánuco logrando reducir las longitudes de la Líneas Primarias principal problema que impide garantizar la continuidad y confiabilidad del sistema Huánuco Rural 2. Asimismo posibilita utilizar la infraestructura existente del sistema eléctrico Eje Dos de Mayo I, III y IV etapa y las nuevas obras que a estas líneas se conectarán. • • LINEAS DE TRANSMISION Sistema: Trifásico Tensión: 60 k. V Longitud de Línea 22 km Nº de Ternas: 1 (una) Conductor y CG: AAAC 120 m²/AºGº EHS 38 mm² Estructuras: Torres Metálicas Disposición de Conductores Horizontal y Vertical Aisladores: Porcelana tipo Suspensión 6 x 52 -3 Equipos de Protección Sistema de Puesta a Tierra Electrocentro S. A. Una empresa del Grupo DISTRILUZ 36

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” ACCIONES EN CURSO • • S. E. HUALLANCA NUEVA: Potencia: Tensión: 60 k. V Tipo de Instalación Exterior Altitud: 3600 msnm Equipos de Protección: Interruptor de Potencia 60 k. V S. E. LA UNION: Potencia: 7 - 9 MVA Tensión: 60 k. V Tipo de Instalación Exterior Altitud: 3600 msnm Equipos de Protección: Interruptor de Potencia 60 k. V Electrocentro S. A. Una empresa del Grupo DISTRILUZ 37

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” SISTEMA DE GESTION DE LA CALIDAD SGC – ISO 9001 -2008 Procesos – Instrucciones – Lineamientos - Registros Pilares del SGC: - Círculos de Calidad - 5 S – En Mantenimiento -SGC – Gestión Basado en Procesos Electrocentro S. A. Una empresa del Grupo DISTRILUZ 38

BABEL – Control de Indicadores FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” SISTEMA DE GESTION DE LA CALIDAD Cuadro de Mando Integral Electrocentro S. A. Una empresa del Grupo DISTRILUZ 39

Electrocentro S. A. Una empresa del Grupo DISTRILUZ 40

FORO: “PERSPECTIVAS DEL SECTOR ELECTRICO EN LA REGION HUANUCO” GRACIAS Electrocentro S. A. Una empresa del Grupo DISTRILUZ 41
