Fornybar energi Kurt Nilssen NHO Vestfold Egil Olsen
Fornybar energi Kurt Nilssen NHO Vestfold Egil Olsen Naturfagsenteret
VINDENERGI motstandsmøller - vindmøller
VINDENERGI Åland Mykonos Utnyttet dårlig energien i vinden Hadde lavt omdreiningstall i fht vindhastighet

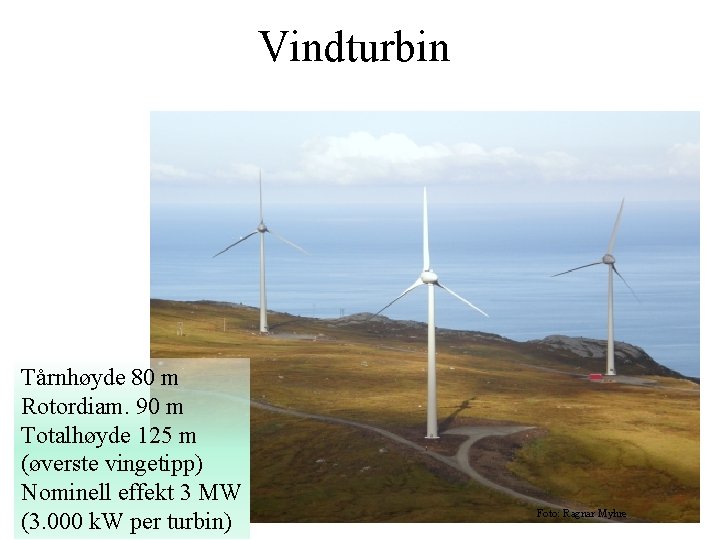

Vindturbin Tårnhøyde 80 m Rotordiam. 90 m Totalhøyde 125 m (øverste vingetipp) Nominell effekt 3 MW (3. 000 k. W per turbin) Foto: Ragnar Myhre
VINDENERGI Illustrasjon av aerodynamiske krefter L D

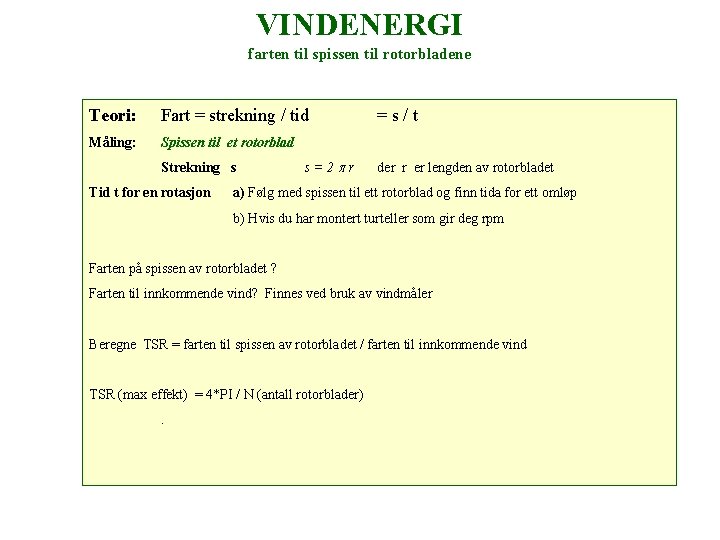

VINDENERGI farten til spissen til rotorbladene Teori: Fart = strekning / tid Måling: Spissen til et rotorblad Strekning s Tid t for en rotasjon s = 2 r = s / t der r er lengden av rotorbladet a) Følg med spissen til ett rotorblad og finn tida for ett omløp b) Hvis du har montert turteller som gir deg rpm Farten på spissen av rotorbladet ? Farten til innkommende vind? Finnes ved bruk av vindmåler Beregne TSR = farten til spissen av rotorbladet / farten til innkommende vind TSR (max effekt) = 4*PI / N (antall rotorblader).
VINDENERGI Innkommende vind u v u’ c - farten til vinden på syklisten u’ - farten til sykkelen (som syklisten forårsakar) u - motvind (farten til lufta på syklisten) v - resultantvinden på syklisten Φ
VINDENERGI Optimal angrepsvinkel Se ”Foilsim”
VINDENERGI α avhenger av Φ
Energiuttak Endring i bevegelsesenergi: ½ mvinn^2 - ½ mvut^2 m= r. Av inn • Optimale betingelser (Betz lov): – reduksjon av vindfarten slik at – vut = 1/3 vinn Da vil turbinen kunne ta ut ca 60% Mer om dette finner du på http: //www. marin. ntnu. no/havromste knologi/Oppgaver/Vindmolle/
Vindturbin
Vertikalakslede turbiner The Savonius rotor is composed of two half-cylinders off axis This machine was invented by the Finnish engineer Sigurd Savonius in 1924 and was patented in 192 She is composed of a minimum of two half-cylinders off axis. Advantages : Compact Easily integrated into buildings Starts at low wind speed unlike the darrieus vertical axis wind turbine Low-noise system Works with any wind direction Disadvantages : Low efficiency

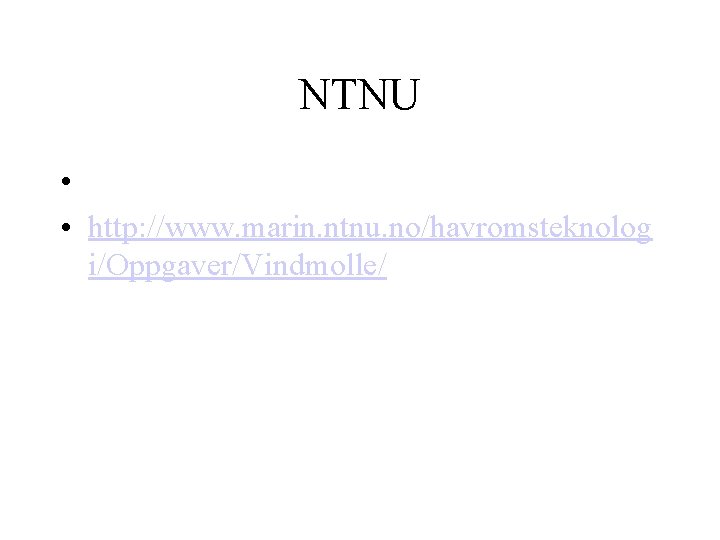

NTNU • • http: //www. marin. ntnu. no/havromsteknolog i/Oppgaver/Vindmolle/
