Formtum jegyzknyv 1 A 4 mret lap alul

Formátum: jegyzőkönyv 1. A 4 méretű lap, alul és felül, valamint a jobb oldalon 5 mm keret, bal oldalon 10 mm keret 2. A címlap tartalmazza a feladat címét, a tárgy nevét, a készítő nevét, Neptun-kódját és tankörét, valamint a készítés helyét és dátumát. 3. A jegyzőkönyv készíthető számítógéppel, ill. kézzel is. Folyóírás a címlapon nem, a szövegben használható. Ha a szöveg ábrára hivatkozik, az ábrát be kell szerkeszteni a jegyzőkönyvbe. Ha táblázatra, szabványra vagy egyéb adatra hivatkozik, elegendő megadni a forrást (pl. Segédlet a Gépelemek I. -II. kötetéhez, 4. 1 táblázat) 4. A számítások eredményeit ki kell emelni, erre használható félkövér betűtípus vagy aláhúzás. 5. A jegyzőkönyv végén összegezni kell az eredményeket és irodalomjegyzéket kell készíteni a felhasznált irodalmi forrásokról. Megadható webcím is, ha a készítéshez webes katalógust használ.

Formátum: rajz • A rajz 1: 1 méretarányú, a szükséges mennyiségű nézettel és metszettel. Tetszőlegesen használható kitörés, metszet és kiemelt nézet vagy metszet, ha az a rajz érthetőségét javítja. • A rajz elkészíthető számítógéppel, de ebben az esetben minden részletet jól kivehetően kidolgozva, a géprajz szabályainak megfelelő kivitelben 1: 1 méretarányú szabadkézi vázlatot kell bemutatni a gyakorlatvezetőnek, a számítógépes szerkesztés csak akkor kezdhető meg, ha a vázlatot a gyakorlatvezető jóváhagyta. Ha az elkészült rajz eltér a vázlattól, a jegy automatikusan elégtelen. A vázlaton használhatók a géprajz szabályainak megfelelő egyszerűsítések, a rajzon ki kell dolgozni minden egyes elemet. A beadandó rajzon a vonalvastagságokat úgy kell beállítani, hogy nyomtatáskor a vonalak ne folyhassanak egybe. Az egybefolyt vonalak hibának minősülnek.

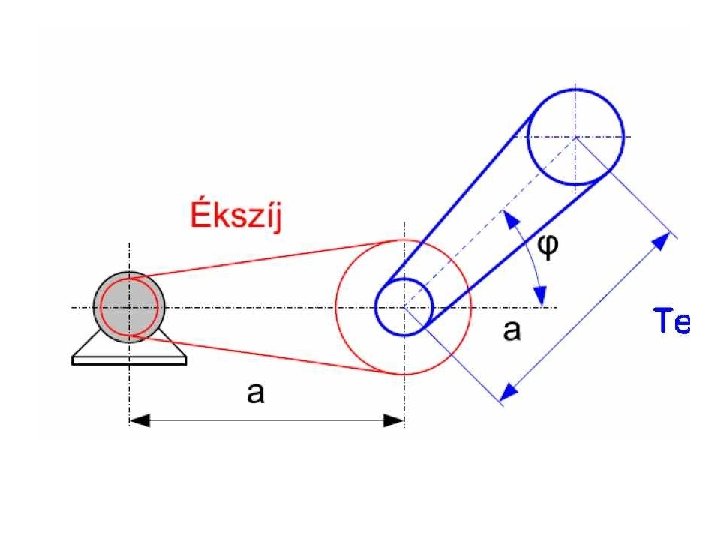

Alapadatok • Ékszíjhajtás • Lánc- vagy laposszíjhajtás • P m= k. W • • • n= 1/min i 1 xi 2= 1. ábra: a hajtás vázlata φ= ° A dilatáló csapágyazás külső gyűrűje mozdulhat el!

Az ékszíjhajtás méretezése 1. A tárcsaátmérők meghatározása: Vopt=18… 22 m/s érték választható A hajtó ékszíjtárcsa átmérője (dp 1): Mivel

Az ékszíjhajtás méretezése • A dp 1 átmérő szabványos, ezért a számítotthoz közeli szabványos értéket kell választani a 4. 1 táblázatból (segédl. 149. o. ). Ügyelni kell rá, hogy a szíj sebessége benne maradjon az optimális tartományban. • dp 1 sz = [mm] • dp 2= dp 1 sz * i

Az ékszíjhajtás mértezése dp 2 ekkor lehet, hogy nem szabványos, ezt ellenőrizni kell és szabványosra választani. A 4. 1 táblázat alapján: dp 2 sz Mivel így az áttétel változhat, ki kell számítani a valós áttátelt is:

Az ékszíjhajtás méretezése Az ékszíjszelvény kiválasztása A 4. 2 táblázat (segédl. 150. o. ) alapján választható a sebességhez tartozó ékszíjszelvény. A 4. 4 táblázat (segédl. 151. o. ) alapján ellenőrizni kell, hogy a dp 1 min kritérium teljesül-e.

Az ékszíjhajtás méretezése A tengelytáv megválasztása: 0, 7(dp 1 + dp 2) < a < 2(dp 1 + dp 2) a= [mm] Az eddigi adatok alapján számítható a szíj hossza.

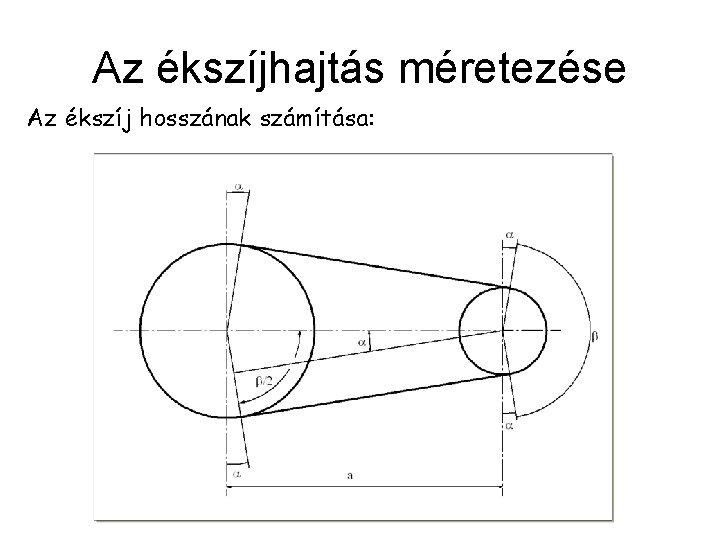

Az ékszíjhajtás méretezése Az ékszíj hosszának számítása:

Az ékszíjhajtás méretezése L p= [mm]

Az ékszíjhajtás méretezése Lp-t szabványosra kell választani, pl. a segédlet 4. 5 táblázata alapján (használható ékszíjkatalógus is, de azt jelölni kell a jegyzőkönyvben). Lpsz= [mm] Ez azt jelenti, hogy megváltozik a tengelytáv az előzetesen választotthoz képest!

Az ékszíjhajtás mértezése A szabványos tengelytávolság: asz = [mm]
